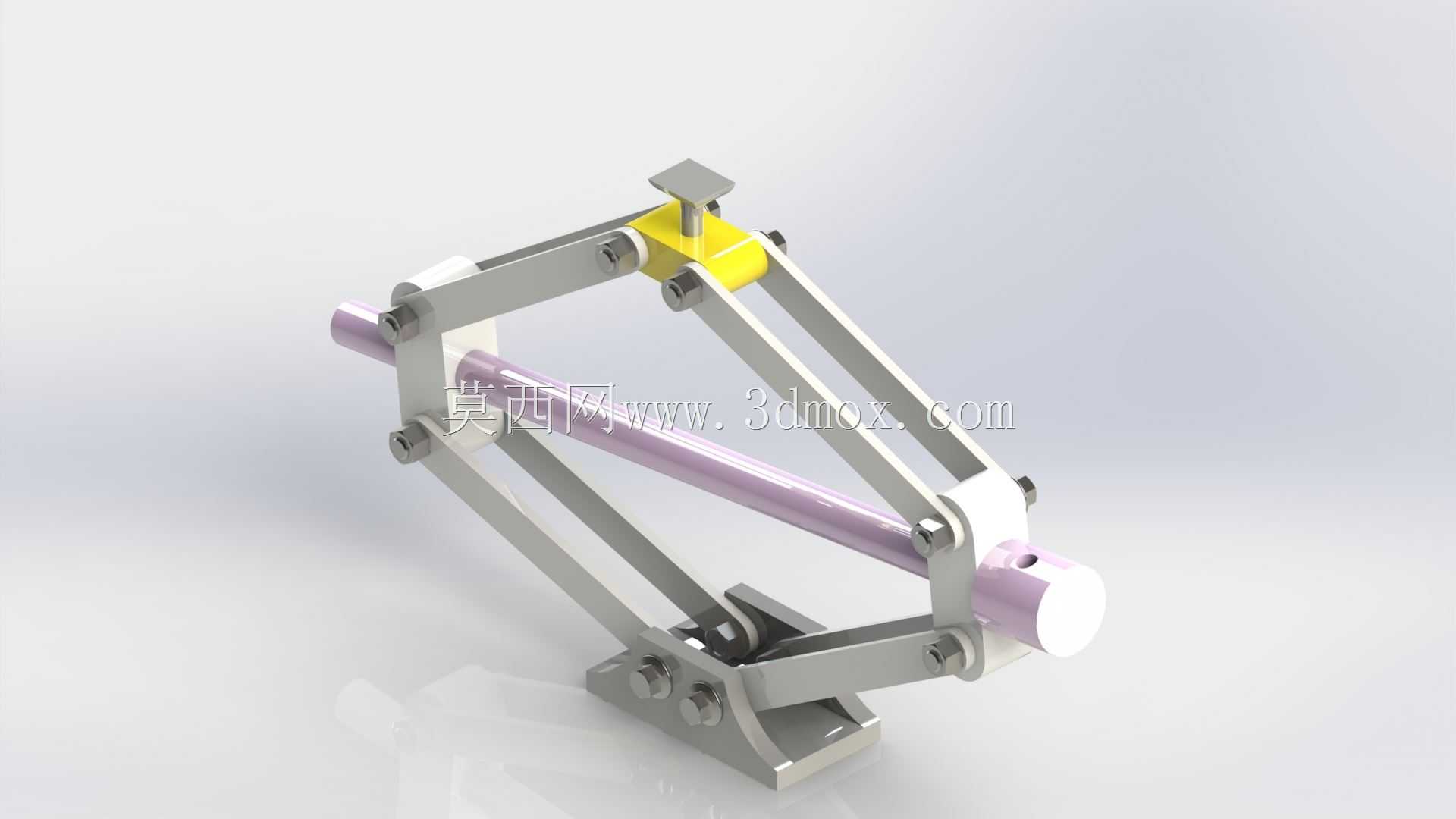

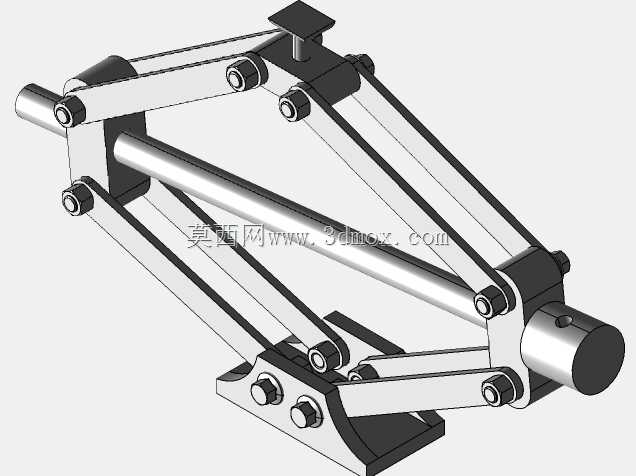

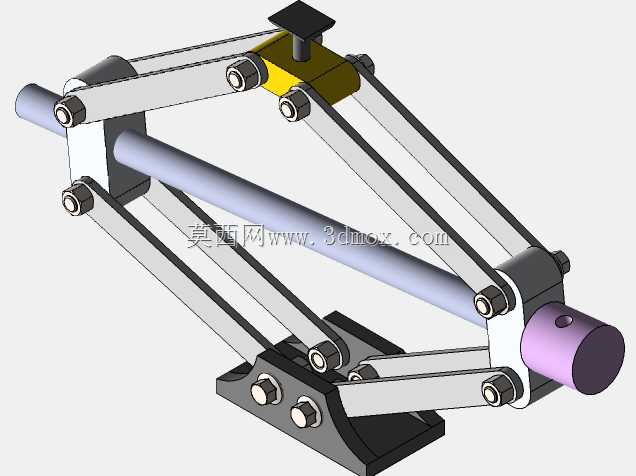

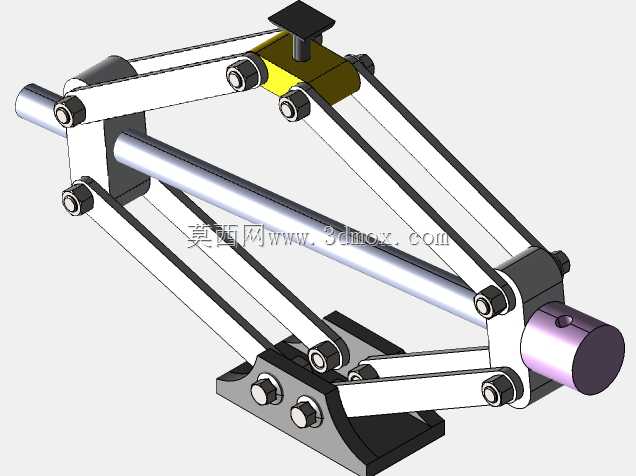

日常汽修场景里,更换轮胎、底盘检修时的临时顶升作业,是这类剪式顶升结构最常见的应用场景,和传统立式液压顶升设备不同,这类剪式结构收拢后整体厚度薄,能轻松塞入乘用车底盘下方的预留支撑位,不需要过大的操作空间,适配多数家用轿车、小型SUV的底盘离地间隙。从结构原理来看,这套机构依靠多组铰接的金属连杆形成剪叉形变单元,中间穿设的传动螺杆作为动力输入部件,转动螺杆时会带动两组剪叉臂的铰接点沿螺杆轴向相对移动,从而改变剪叉单元的开合角度,实现顶部支撑面的垂直升降,整个传动过程没有复杂的液压管路,不存在密封件老化漏油的失效风险,日常存放不需要特殊的养护条件,放在车辆后备箱的工具槽内,随用随取不会出现长期放置后无法正常工作的问题。

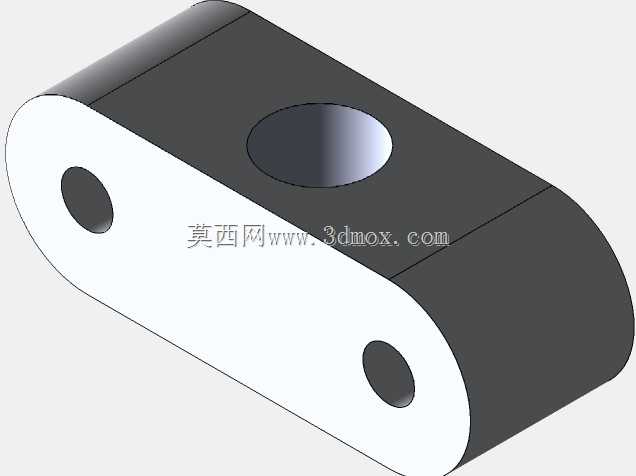

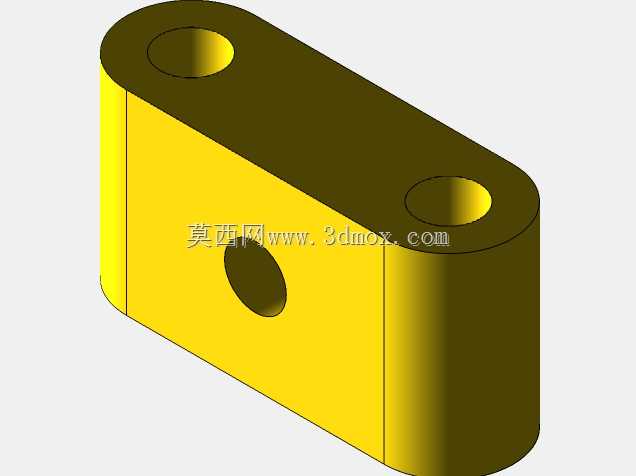

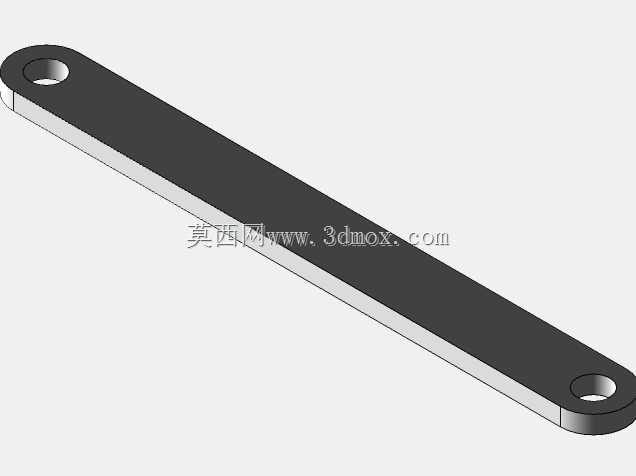

设计这套结构的时候,首先要考虑的是底部支撑座的接地面积,底部支座采用加宽的平板结构,接触地面时能分散整体载荷,避免在松软的沥青路面或者非硬化地面作业时出现支座下陷的问题,同时底部的铰接孔位做了同轴度公差约束,保证两组剪叉臂在升降过程中不会出现侧向卡滞,每一组剪叉臂的板材厚度都经过载荷校核,铰接位置采用销轴连接,销轴和臂身的孔位之间预留了合理的配合间隙,既保证转动灵活,又不会因为间隙过大导致升降过程中出现支撑面晃动。顶部的支撑托块做了防滑的凹槽结构,作业时可以卡在车辆底盘的指定支撑筋位上,避免顶升过程中托块滑移引发安全隐患,托块和最上端的剪叉臂之间采用铰接连接,能够在小角度范围内自适应调整支撑角度,即使地面存在轻微坡度,
也能保证托块和底盘支撑面完全贴合,不会出现点接触导致的应力集中。传动螺杆采用梯形螺纹设计,本身具备自锁特性,当停止转动螺杆施加顶升力时,螺纹副的自锁摩擦力可以牢牢锁定当前的升降高度,不需要额外加装锁止机构,就能保证作业过程中支撑高度不会自行回落,螺杆的一端延伸出结构本体,预留了和配套摇把配合的连接头,不需要额外工具,用随车配套的摇把就能手动输入扭矩完成升降操作,操作力经过螺纹副的力放大后,普通人不需要太大的手劲就能完成车辆单侧的顶升作业。从安装边界来看,这套结构完全收拢时的整体高度控制在100毫米以内,能够适配绝大多数家用乘用车的底盘最小离地间隙,不需要额外垫高就能塞入底盘下方的支撑位置,
完全展开后的最大顶升高度可以达到350毫米以上,足够将车辆轮胎抬离地面100毫米以上,满足更换轮胎的作业空间需求,整体结构的宽度控制在150毫米左右,长度在收拢状态下不超过400毫米,占用的储物空间和普通随车工具箱相当,不会过度占用后备箱的储物容积。在结构细节处理上,所有臂身的棱边都做了倒钝处理,避免操作过程中划伤手部或者车辆底盘的防腐涂层,所有铰接销轴的端部都做了防脱限位,防止多次使用后销轴窜出导致结构散架,螺杆的外露螺纹部分在日常存放时可以涂抹少量润滑脂,降低转动时的摩擦阻力,延长整体结构的使用寿命。和液压类顶升设备相比,这类纯机械结构的顶升部件故障率更低,在低温环境下也不会因为液压油粘度变化导致操作力骤增,哪怕是北方冬季的户外环境,也能正常操作使用,不存在液压油凝固无法顶升的问题,整体结构没有易损的密封元件,只要铰接位置没有严重的锈蚀变形,就能长期稳定工作,非常适合作为车载应急维修的配套工具使用。在建模过程中,所有铰接位置的配合关系都按照实际装配约束进行设置,螺杆和剪叉臂上的螺母座之间采用螺旋配合,可以直观模拟转动螺杆时整个剪叉结构的升降过程,能够清晰展示各部件在不同升降高度下的相对位置,方便后续进行运动干涉检查,验证在最大开合角度下各臂身之间不会出现碰撞卡滞,在最小收拢位置时各部件能够完全贴合,不会出现凸起干涉导致无法完全收拢的问题。
