斜销式塑胶注塑模具结构设计

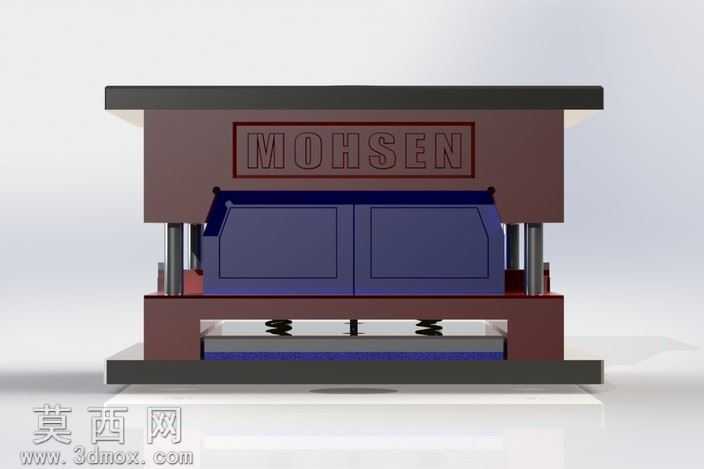

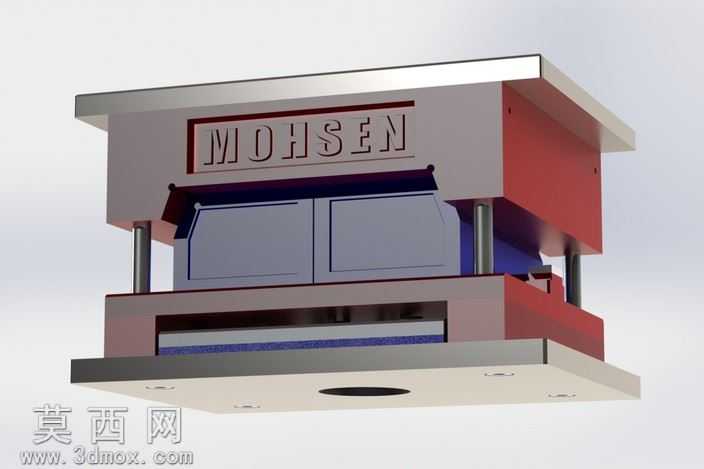

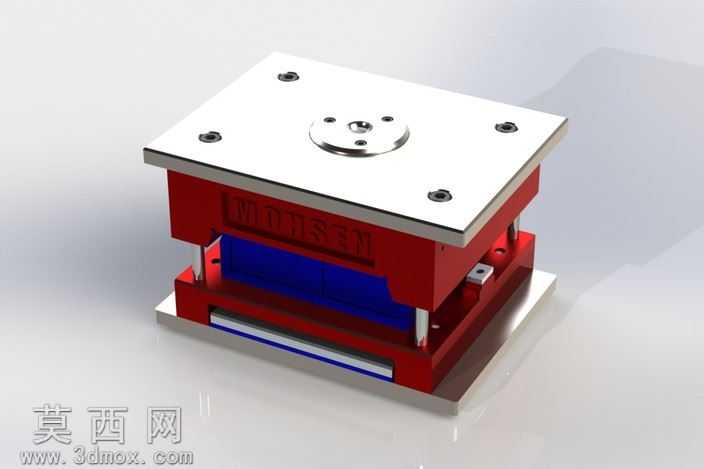

本套塑胶注塑模具采用注射成型工艺搭配倾斜斜销结构完成整体设计，建模阶段严格遵循注塑模具设计规范，对模架、型腔型芯、导向机构、顶出复位机构、斜销抽芯机构进行了全参数化建模，完整还原了模具开合模、抽芯、顶出制品的全流程动作逻辑。建模过程中对各零部件的装配公差进行了合理预留，导向导柱与导套的配合间隙、斜销与滑块的滑动间隙、复位弹簧的预压行程均按照注塑模具行业通用设计标准设定，确保模具虚拟装配无干涉，各运动机构动作顺畅无卡滞。渲染阶段针对模具不同部件赋予了差异化材质表现，上下模座采用调质钢材的哑光金属质感，型腔型芯区域采用高抛光模具钢的亮面金属效果，斜销、导柱等运动部件做了金属倒角反光处理，弹簧部件还原了弹簧钢的深色金属质感，模架表面的标识字样做了蚀刻凹陷效果，整体渲染效果清晰区分各功能部件，直观展现模具的分层结构与装配关系。设计思路上，针对带内侧倒扣的塑胶制品，采用倾斜斜销结构完成内侧抽芯动作，在开模过程中斜销随动模后退同时完成横向抽芯，无需额外设置复杂的滑块抽芯机构，有效简化了模具整体结构，降低了模具加工制造成本；浇注系统采用侧浇口进料设计，保证塑胶熔体填充型腔时流动平稳，减少制品出现熔接痕、缺胶等成型缺陷；冷却系统沿型腔周边均匀布置冷却水道，保证模具成型过程中温度均匀，缩短制品冷却周期，提升注塑生产效率；顶出机构采用顶针板配合复位弹簧的结构，顶出动作平稳，复位精准可靠，可有效避免顶出过程中制品出现变形、顶白等质量问题。整套模型完整还原了斜销式注塑模具的核心结构特点，各零部件结构完整，装配关系清晰，可作为同类塑胶制品注塑模具设计的参考案例，帮助设计人员理解斜销抽芯机构的动作原理与设计要点。
