塑料注塑模具结构设计三维作品

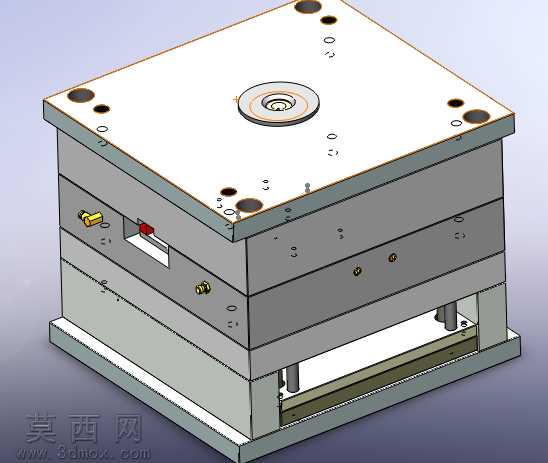

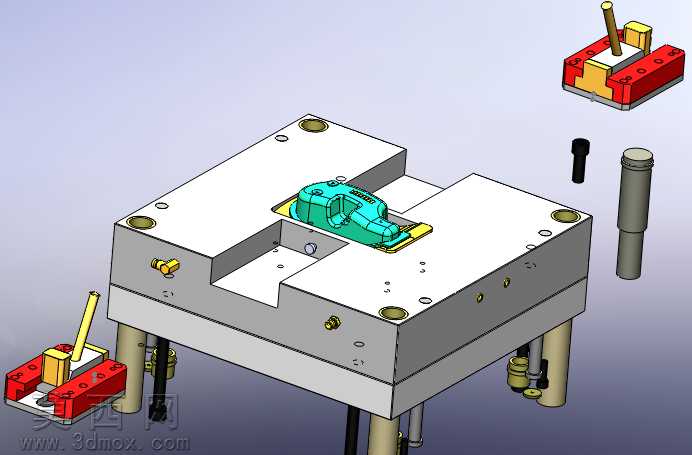

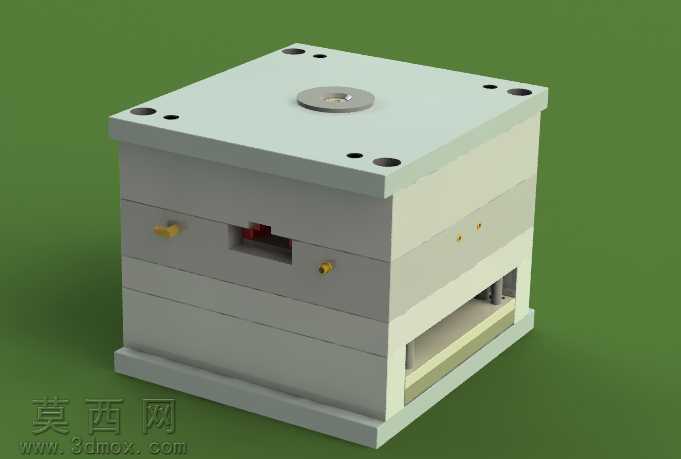

本作品为塑料注塑模具的三维设计成果，整体采用模架叠层式结构布局，建模过程严格遵循注塑模具的设计规范，从定模座板、定模板、动模板、动模座板的基础模架搭建开始，逐步完成浇注系统、导向机构、侧抽芯结构、顶出机构的细节建模，完整还原了标准两板模带侧抽芯的典型注塑模结构。建模阶段对各板件的安装孔位、定位销孔、紧固螺丝孔都做了精准的参数化绘制，保证各零部件的装配间隙符合实际生产的公差要求，侧抽芯部位的滑块、斜导柱、锁紧块的配合关系做了严谨的装配约束，可直观演示抽芯动作的运动逻辑。渲染阶段采用工业级写实材质设置，模架各板件赋予磨砂钢材材质，表面做了细腻的金属哑光质感处理，导柱、紧固螺丝等标准件赋予亮面金属材质，浇注口套、定位圈做了对应的材质区分，侧抽芯的黄铜导向件单独赋予铜质金属材质，不同材质的质感差异清晰，能够直观区分模具的不同功能部件。场景采用纯色背景搭配柔和的工业渲染光照，多角度呈现模具的整体外观与局部结构细节，可清晰观察到模具的分型面位置、顶出杆排布、冷却水路接口、侧抽芯滑块的安装位置。设计过程中充分考虑了注塑生产的实际需求，模架顶部的定位圈与注塑机定位孔匹配，浇口套的进料口尺寸适配常规注塑机喷嘴，动模侧的顶出板预留足够的顶出行程，侧抽芯结构的行程设计满足塑料件侧凹特征的脱模需求，各模板的冷却水路排布均匀，能够保证注塑过程中模温的均衡控制，避免塑件出现翘曲、缺胶等成型缺陷。整体模型结构完整，装配关系准确，既可以作为注塑模具设计的学习参考案例，也可用于模具结构教学演示、注塑生产前期的结构验证，帮助设计人员快速理解带侧抽芯注塑模具的工作原理与结构组成，梳理注塑模具从分型设计到机构排布的完整设计思路。
