树莓派Zero2W单板计算机结构三维建模

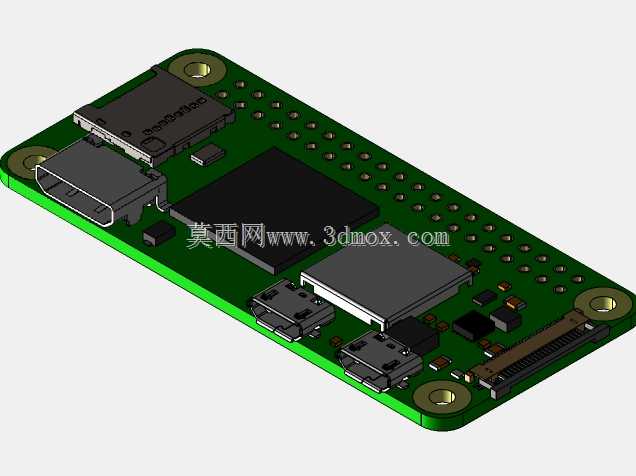

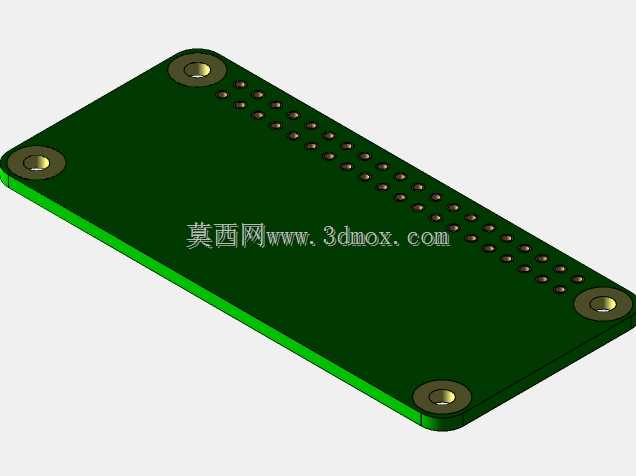

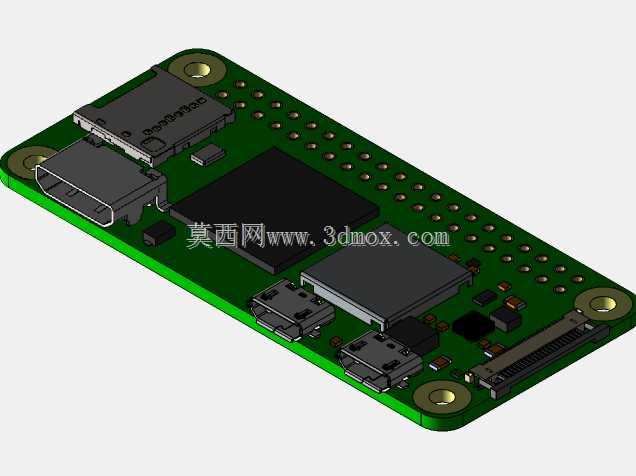

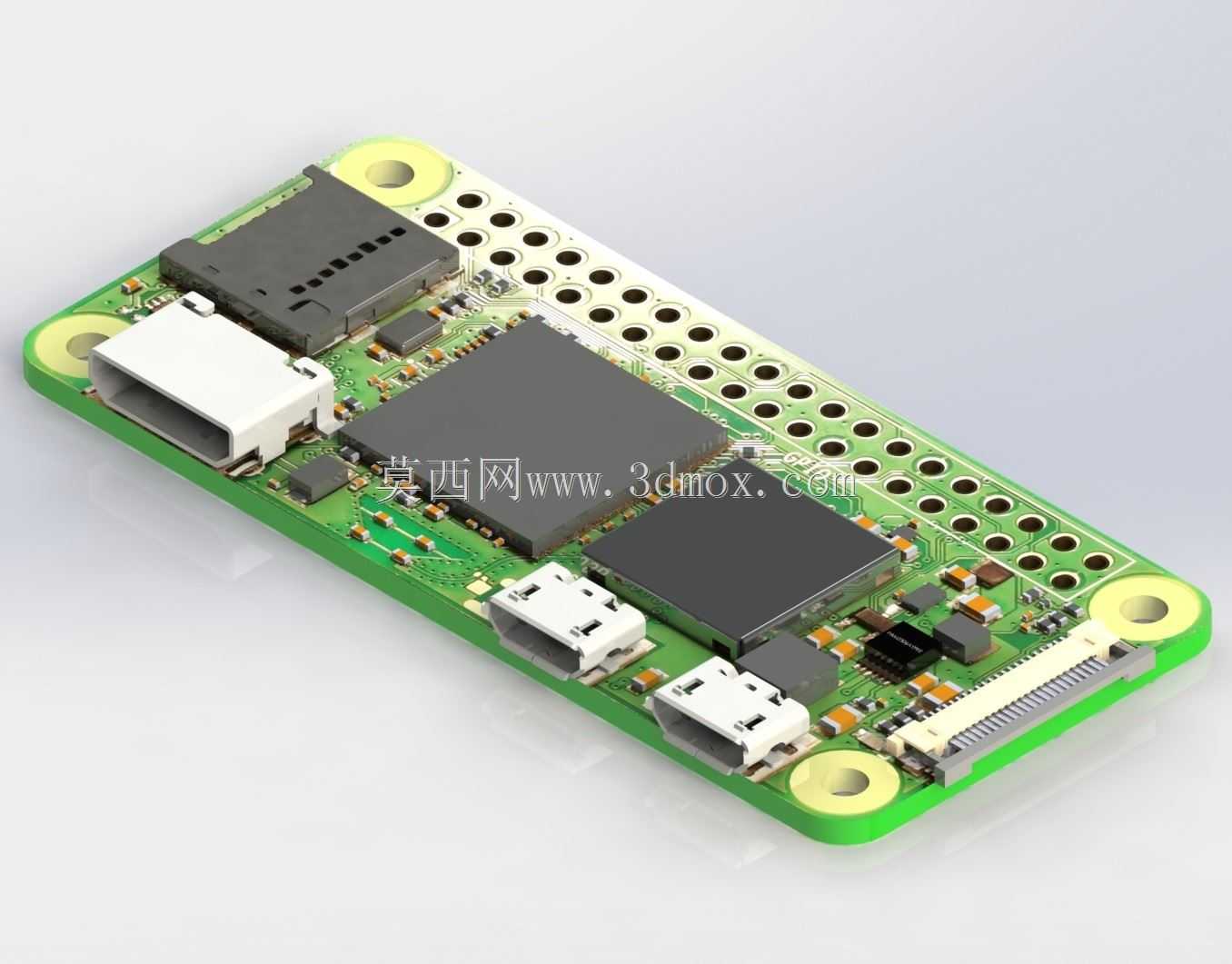

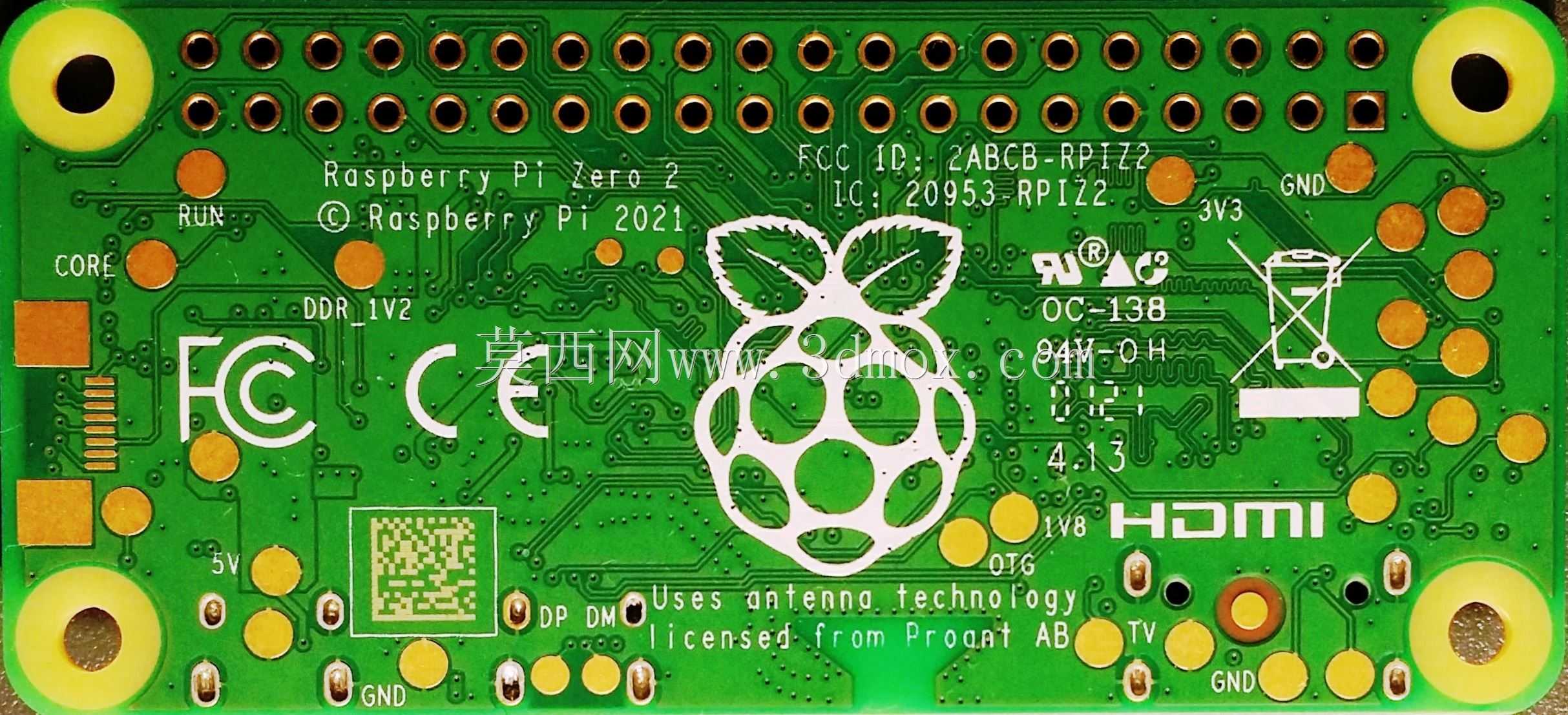

　　做嵌入式项目的结构适配时，最先要啃的硬骨头往往是核心板的安装边界，这次还原树莓派Zero2W的三维结构，最先要卡准的就是板体的整体外轮廓——这块板走的是极致紧凑的设计路线，整体长宽尺寸控制在65mm×30mm区间，板厚采用标准1.6mm环氧玻纤板厚度，四个角做了R2的圆角过渡，四个安装孔位精准分布在板体四角，孔内径2.5mm适配M2.5铜柱或螺丝，孔中心距板边的距离统一为3.5mm，这个尺寸是做外壳、载板适配时绝对不能错的基准，一旦孔位偏了0.2mm，装配时就会出现板件翘曲、螺丝滑牙的问题。

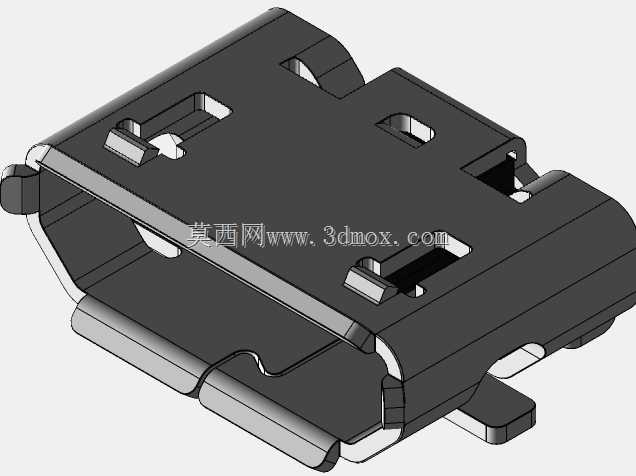

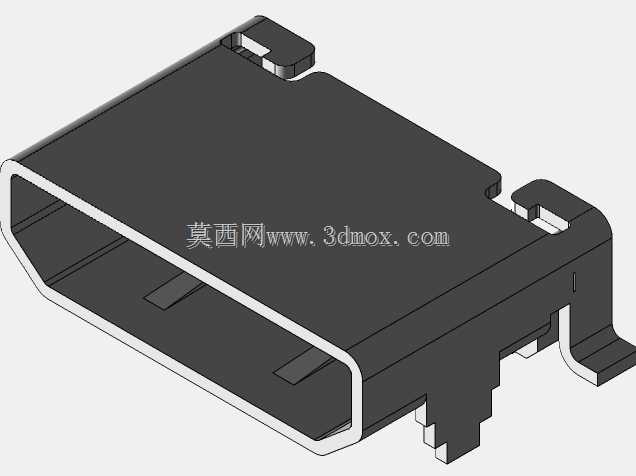

　　接口布局是这块板结构设计的核心逻辑，顺着板体长边从左到右排布的接口，每一个的突出高度、插拔空间都要在建模时留足余量：最左侧的mini HDMI接口，接口本体突出板体表面的高度是4.2mm，接口外侧要预留至少8mm的插拔操作空间，不然HDMI线插进去之后会和外壳侧壁干涉；紧挨着的是USB Type-C供电接口，这个接口和Pi4上的C口规格一致，接口突出板高3.8mm，建模时要注意接口内部的弹片避让空间，不能在做外壳限位时压到接口的金属屏蔽壳，不然长期使用会出现接口虚接、供电不稳的问题；板体右侧排布的是两个Micro USB接口，分别用于数据传输和OTG扩展，这两个接口的中心间距是12mm，突出板高和C口一致，做外壳开口时要注意两个开口之间的隔筋宽度不能小于1.5mm，不然注塑时会出现缺胶的问题。

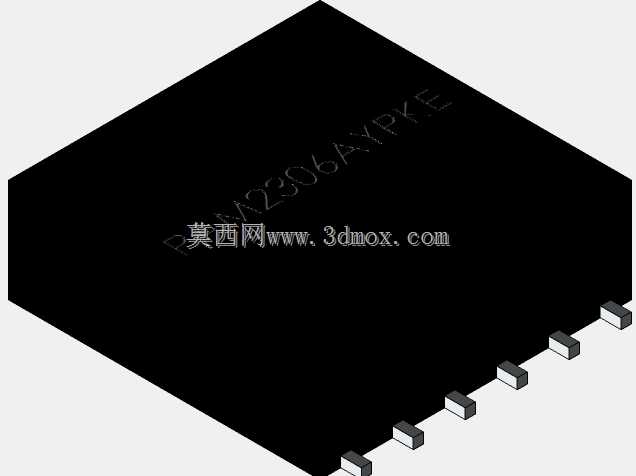

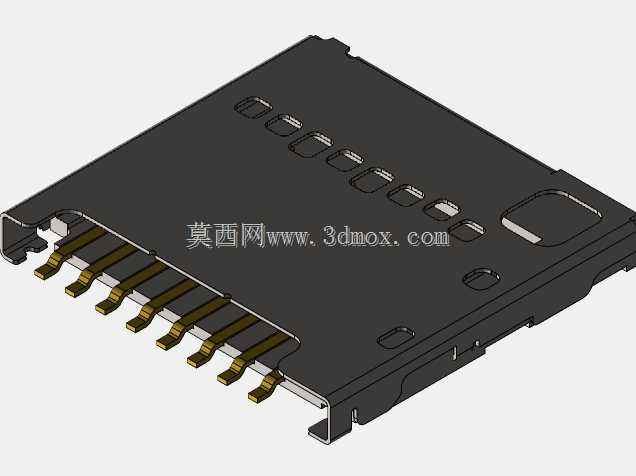

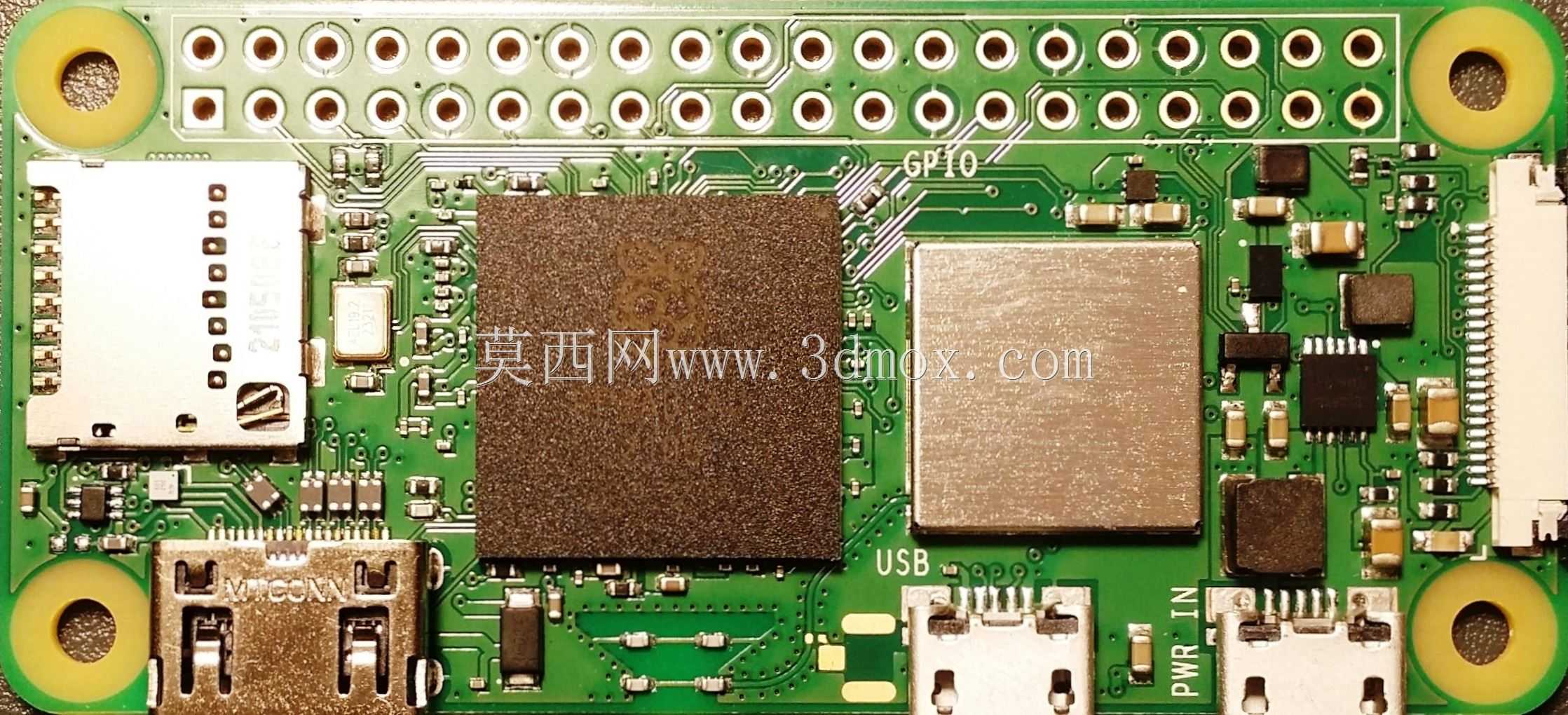

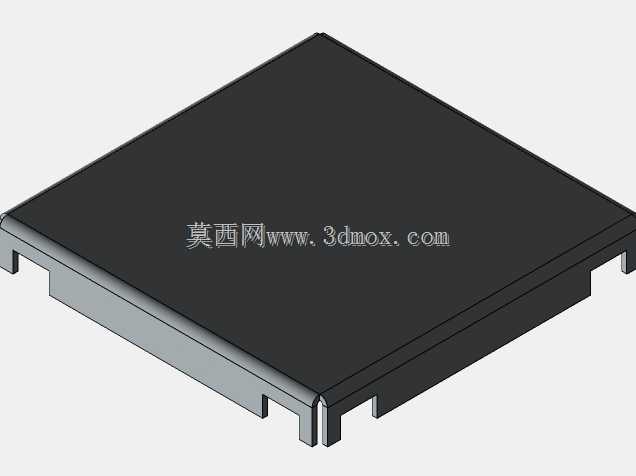

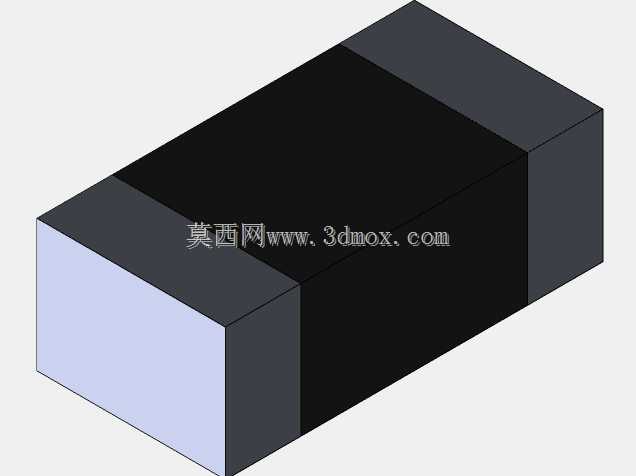

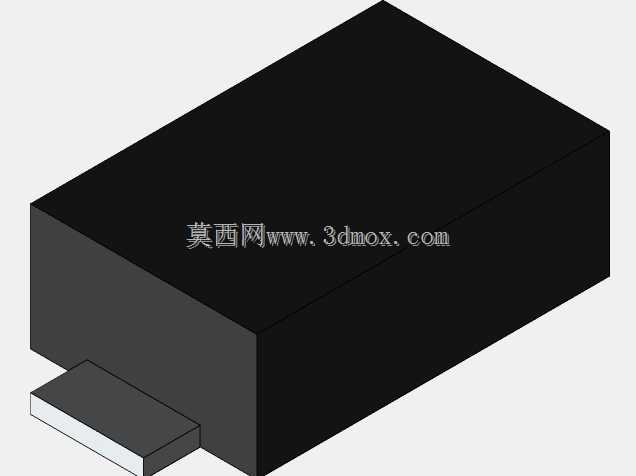

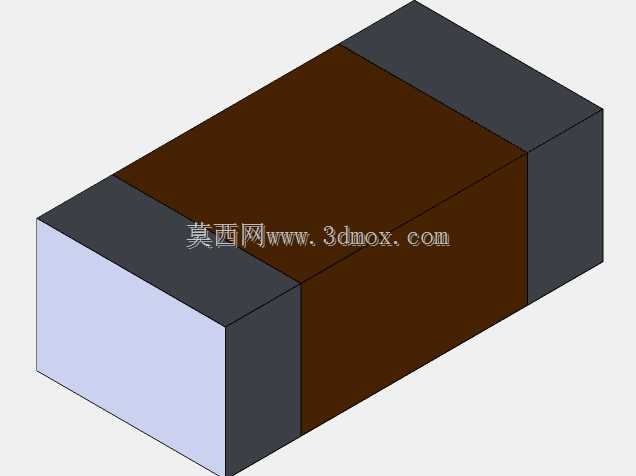

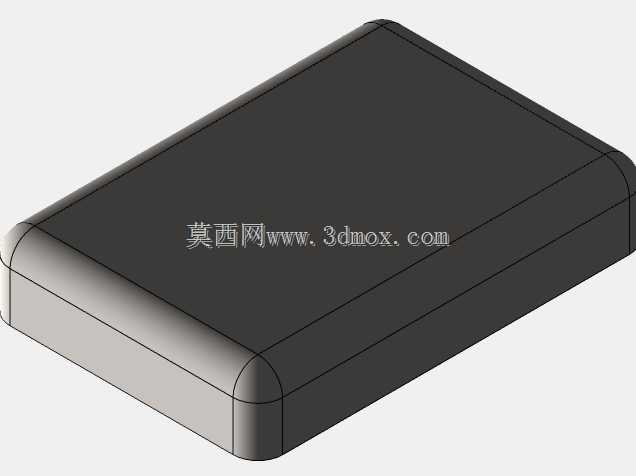

　　板体上的元件排布也完全贴合紧凑设计的思路，核心处理器芯片位于板体中上部，芯片表面覆盖的散热焊盘区域尺寸是14mm×14mm，这个位置是做散热片适配的关键区域，建模时要预留0.2mm的导热硅脂填充间隙，不能让散热片直接硬压芯片表面，不然长期热胀冷缩会导致芯片引脚虚焊；位于板体左上角的Micro SD卡插槽是侧插式设计，插槽开口朝向板体左侧短边，插槽的插拔行程是12mm，做外壳时要在对应位置留出足够的插卡开口，不能挡住SD卡的插拔路径，很多新手做外壳时容易忽略这个位置，最后装好外壳发现没法换系统卡；板体下部长边排布的是40Pin GPIO排针，排针的引脚间距是标准2.54mm，排针整体突出板体背面的高度是8.5mm，如果是用排母焊接的版本，突出高度是5mm，这个尺寸要根据实际焊接的接插件版本调整，做载板对接时要注意排针周围3mm范围内不能布置过高的元件，不然会出现接插件对插干涉。

　　从实际应用场景来看，这块板的三维模型主要用于三类项目的结构开发：第一类是便携嵌入式设备的外壳设计，比如掌机、便携传感器、小型物联网终端，这类项目对设备体积要求极高，必须精准卡准每一个接口的位置和突出高度，才能把设备整体体积压到最小；第二类是工业载板的适配设计，很多工业场景会把Zero2W作为核心控制模块焊接在定制载板上，这时候就需要精准的板体元件高度模型，避免载板上的元件和核心板背面的元件出现贴装干涉；第三类是3D打印配件的设计，比如散热外壳、壁挂支架、集群堆叠支架，这类配件对安装孔位、接口避让的精度要求很高，差1mm就会装不上。

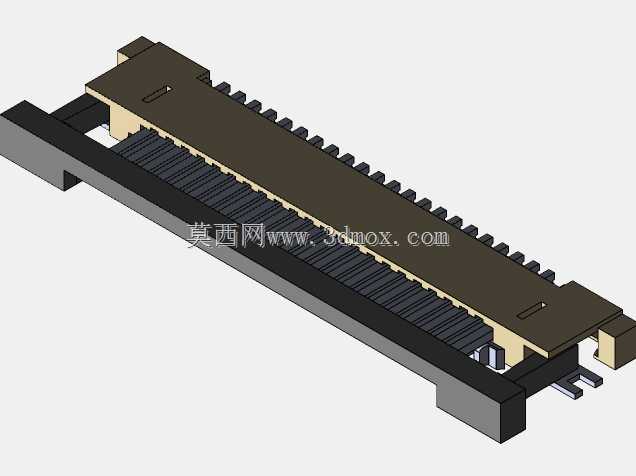

　　建模过程中还要注意板体表面的工艺细节，比如板边的V-Cut工艺痕迹、焊盘的厚度、接口金属壳的倒角，这些细节虽然不影响装配尺寸，但在做产品渲染、结构验证时能大幅提升模型的真实感；另外板体上的固定孔是金属化过孔，孔壁有铜层，建模时不用刻意还原铜层结构，但要标注清楚孔的导通属性，避免做绝缘设计时出现短路风险。还有一个容易被忽略的细节是板体上的摄像头和显示排线接口，这两个FPC座位于板体右侧，接口的翻盖高度是2mm，做结构设计时要在接口上方预留至少3mm的排线弯折空间，不然排线插好之后翻盖没法完全扣合，会出现接触不良的问题。
