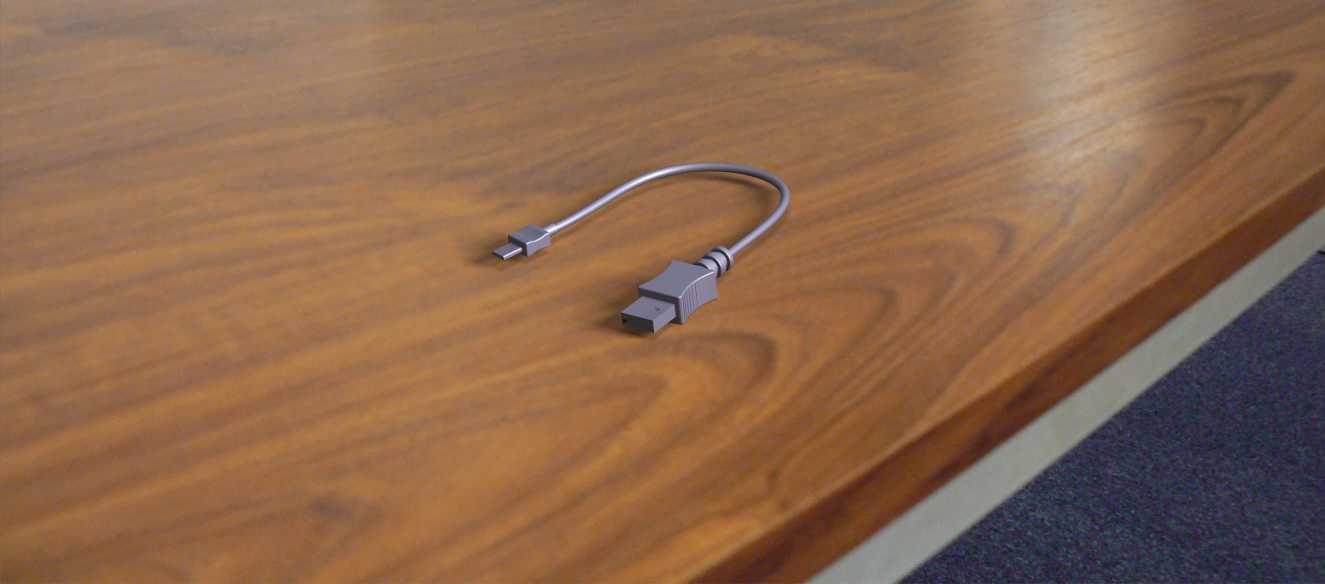

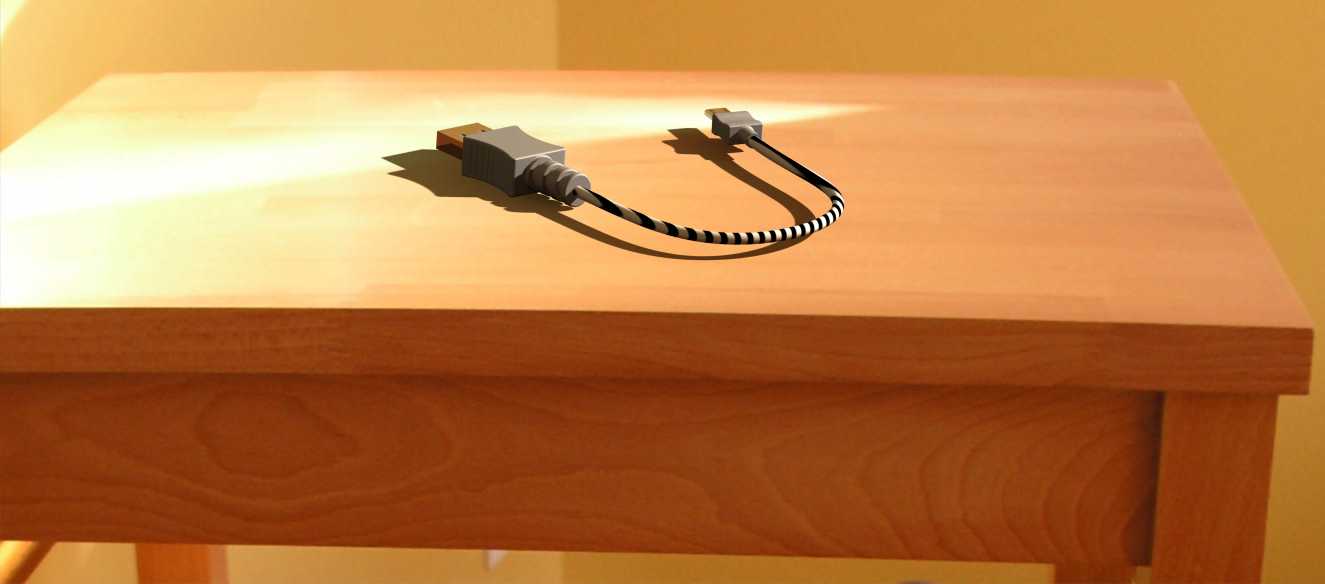

日常做设备布线、工控外设连接的时候,USB线缆是最常接触的连接部件之一,很多刚入行的结构工程师做外设接口适配时,容易忽略线缆本身的结构细节,要么预留的走线空间不足,要么没考虑线缆弯折后的应力集中问题,最后装机时才发现线缆拉扯接口、弯折半径过小导致信号传输不稳定。这款带编织屏蔽层的USB连接线,建模时完整还原了公头金属外壳的包胶结构、线身的编织屏蔽层纹理、尾部的应力释放缓冲段,还有两端接头的尺寸公差配合细节,完全可以直接套用到各类工控设备、消费电子外设的装配场景里做干涉检查。
从实际应用场景来看,这类带编织层的USB线多用于工业现场的工控机与数据采集模块连接、桌面办公设备的外设扩展、测试工位的仪器数据传输,相比普通PVC外皮的USB线,编织屏蔽层一方面可以阻隔工业现场的电磁干扰,避免传感器传输数据时出现丢包、误码的情况,另一方面也能提升线身的耐磨性能,在设备频繁移动、线缆反复拖拽的场景下,外皮不容易出现破损开裂的问题。做结构设计时要注意,这类线缆的最小弯折半径不能小于线身直径的6倍,尤其是接头尾部的缓冲段位置,布线时不能强行折成直角,否则内部的芯线容易出现断芯,屏蔽层的金属编织网也容易出现断裂,失去抗干扰的作用。
建模过程中,接头部分的尺寸是严格按照USB Type-A公头的通用规范做的,金属外壳的厚度、插接口的倒角、内部胶芯的定位凸台都做了1:1还原,在做设备面板的USB接口开孔设计时,可以直接把这个接头模型装配进去,检查开孔的避让尺寸是否足够,接头插入后会不会和周边的结构件出现干涉,尤其是很多设备的USB接口旁边会布置电源开关、其他类型的通讯接口,这时候就要考虑线缆插入后,插头尾部的线身会不会和旁边的部件产生挤压,预留的插拔空间能不能满足手指操作的需求。线身部分做了柔性体的参数化设置,可以根据实际布线的走向调整弯曲形态,模拟不同走线长度下的线缆垂度、弯折角度,检查设备内部走线时,线缆会不会和运动部件产生刮擦,会不会在设备合盖时被壳体挤压。
很多工程师做整机布线仿真时,容易忽略线缆自身的重量带来的拉扯力,这款线缆的模型里也还原了内部芯线、屏蔽层、外皮的分层结构,重量参数是按照实际线缆的线规设置的,在做接口的受力分析时,可以模拟线缆自然下垂时对USB母座产生的拉力,验证母座的焊接固定强度是否满足要求,避免长期使用后母座出现虚焊、脱落的问题。另外线身的编织纹理也做了细节还原,做产品渲染、装配说明书制作的时候,可以直接调用这个模型,不需要再额外做纹理贴图,展示效果更贴近实物状态。
在做设备的安装边界设计时,要注意线缆两端接头的插入深度,通常USB公头插入母座的有效深度是12mm左右,加上尾部缓冲段的长度,接口位置距离设备内壁至少要预留25mm的空间,才能保证接头可以完全插到位,不会出现插不到位导致的接触不良问题。如果是需要经常插拔的场景,比如测试工位的设备接口,还要预留足够的手指操作空间,接头周边至少要留15mm的操作间隙,方便插拔时用力。另外如果设备是在震动环境下使用,还要考虑线缆的固定方式,在距离接头30-50mm的位置设置线卡,把线缆固定在设备壳体上,避免震动传递到接头位置,导致接口松动。
从功能特性上来说,这款线缆的屏蔽层是两端和接头金属外壳连通的,建模时也还原了这个导通结构,在做电磁兼容仿真的时候,可以直接用这个模型分析屏蔽层的接地效果,验证设备的EMC性能是否满足工业现场的使用要求。尾部的应力释放缓冲段是用软胶材质做的,硬度在邵氏60A左右,建模时也做了不同硬度下的形变参数设置,可以模拟反复弯折时缓冲段的形变情况,验证缓冲段的结构设计能不能有效分散弯折应力,提升线缆的使用寿命。
