MOTOG2双腔弧面手机保护套结构设计

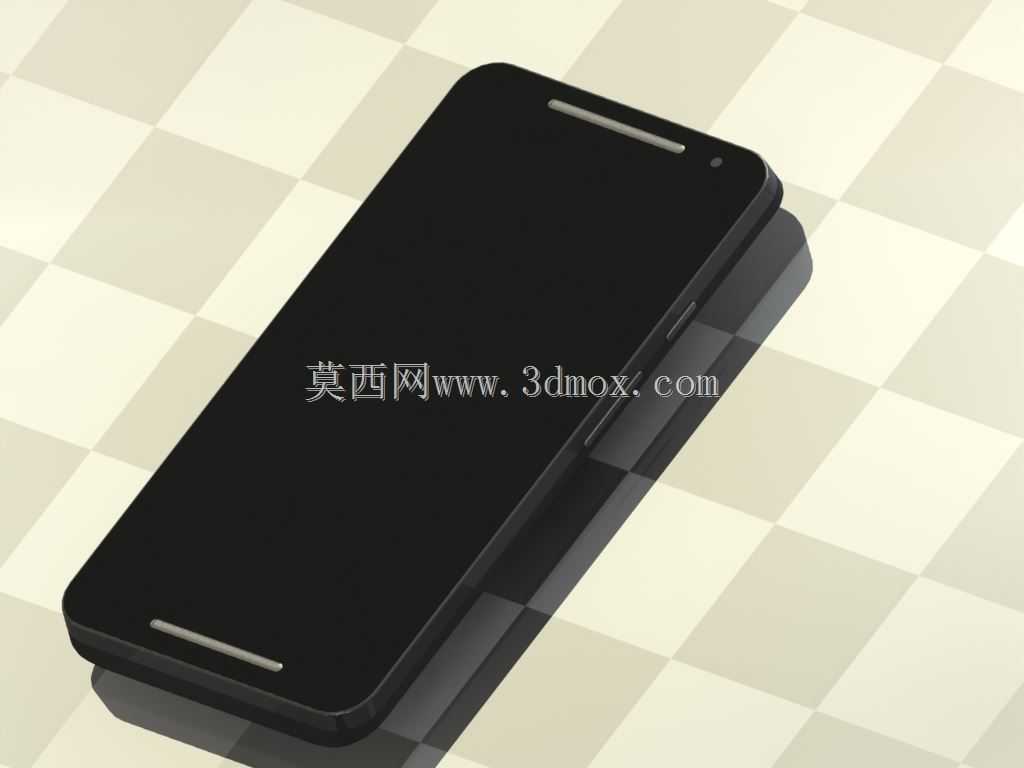

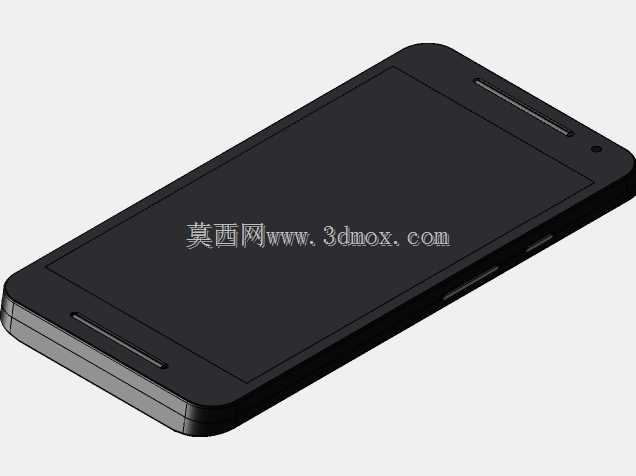

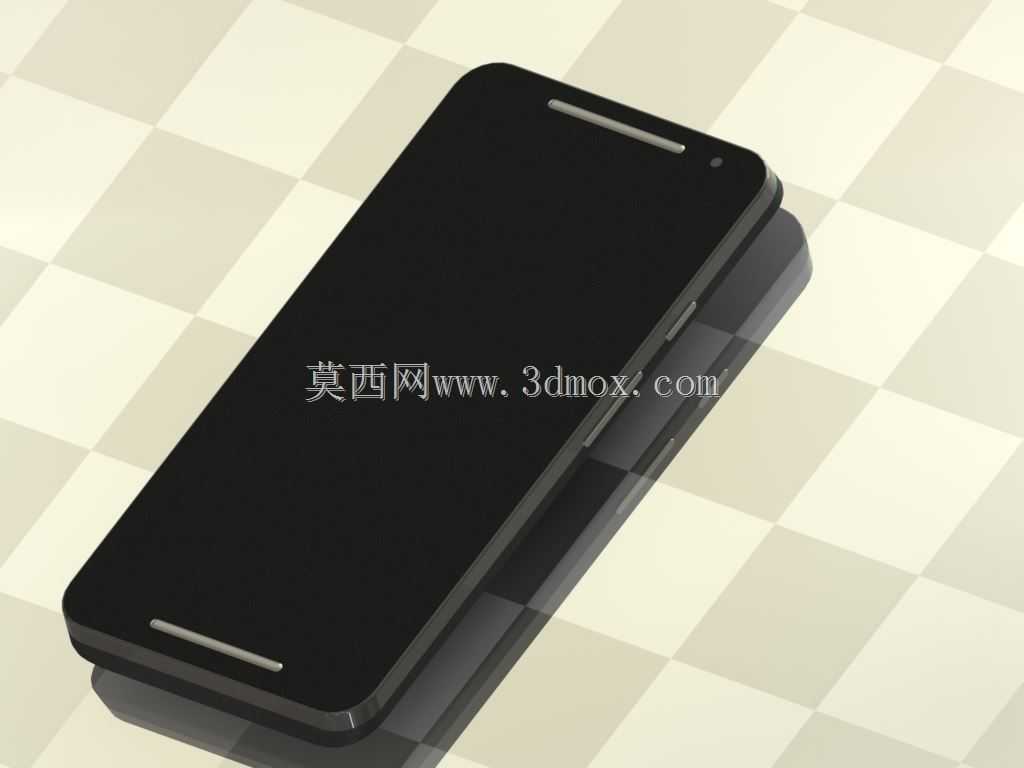

　　日常消费电子配件的结构设计里，手机保护套的适配精度直接决定用户实际使用体验，这款针对MOTO G2机型开发的双腔弧面保护结构，核心是解决直板智能手机日常使用中的边角磕碰、背面刮擦问题，同时兼顾握持手感与安装拆卸的便利性。从实际应用场景来看，这类保护结构主要面向日常手持使用场景，覆盖用户单手握持操作、放置于硬质桌面、随身放入包袋与钥匙等硬物接触的全使用周期，避免手机中框、后盖在日常使用中出现掉漆、凹陷、碎裂等问题。设计过程中首先要匹配目标机型的完整外轮廓边界，先通过逆向扫描获取MOTO G2的整机外曲面数据，包括机身侧边的按键凸起位置、底部的出声孔开槽位置、顶部的耳机孔与开机键的相对坐标，确保保护套安装后不会出现按键卡滞、

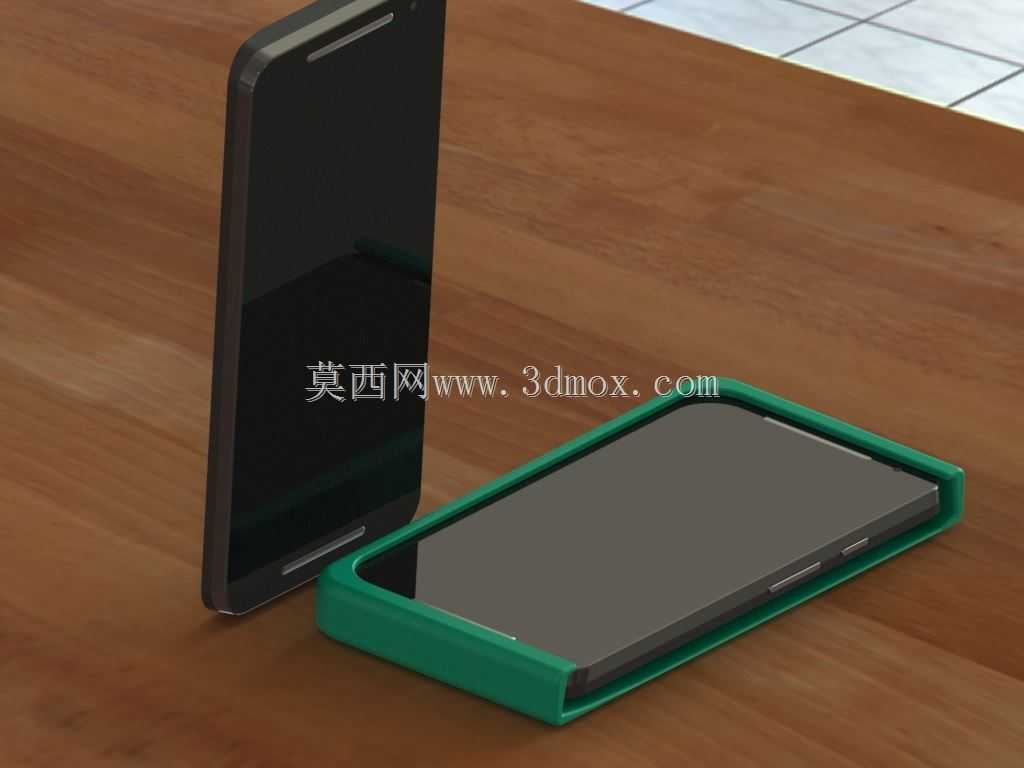

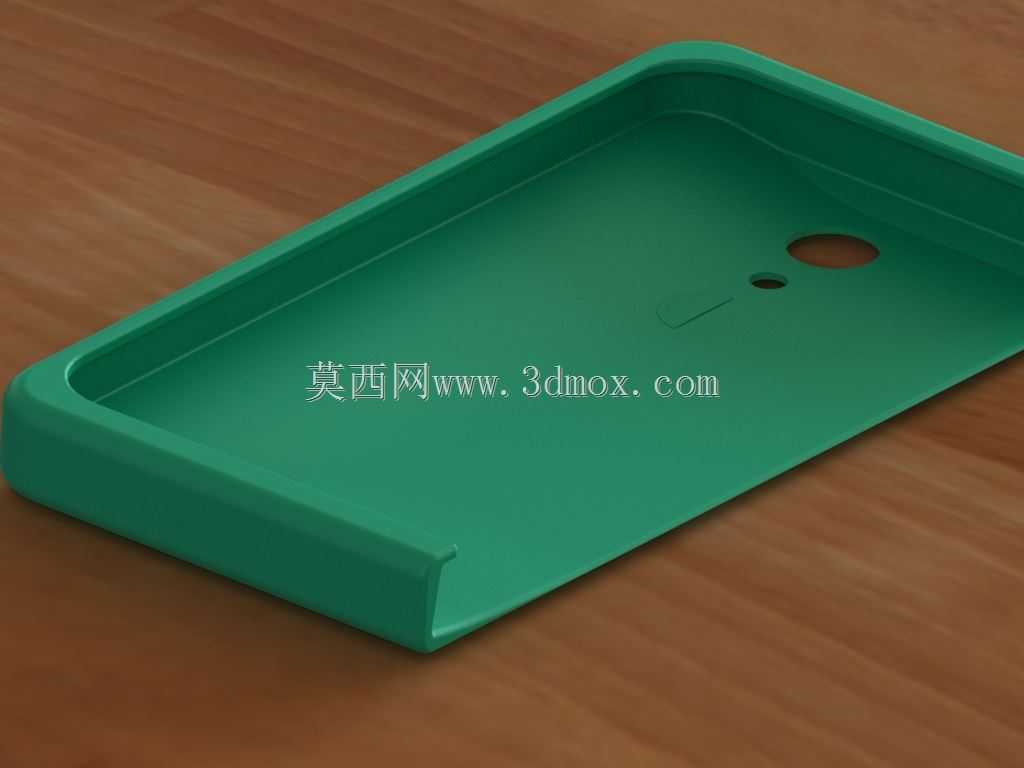

　　开孔对位偏移的问题。双腔结构的设计思路，是将保护套的容纳空间分为两个独立的腔体区域，主腔体完全包裹手机主体部分，边缘做高出屏幕0.8mm的凸起挡边，当手机屏幕朝下放置在平面上时，挡边会先接触支撑面，避免屏幕玻璃直接与硬质平面摩擦；侧边的副腔体做局部减薄处理，对应手机侧边的音量键、电源键位置，保留按键的按压反馈力度，不会因为套体包裹导致按键手感发闷。弧面处理部分，保护套的外边缘全部做R2.5的圆角过渡，贴合手掌握持时的自然曲面，减少长时间握持产生的硌手感，同时套体内壁做0.1mm的微凸点设计，在套体与手机后盖之间留出微小的空气流通间隙，避免长时间使用后水汽闷在套体内导致手机后盖出现水印。安装边界的尺寸控制上，

　　保护套的内轮廓尺寸比手机实际外轮廓大0.15mm，既保证安装时可以顺畅套入，不会因为尺寸过紧导致安装时刮伤手机中框，也不会因为尺寸过松出现使用过程中保护套与手机错位滑脱的问题；套体的壁厚控制在1.2mm，边角位置局部加厚到1.8mm，在跌落冲击时可以通过自身的弹性形变吸收大部分冲击力，同时不会因为壁厚过大导致整机握持尺寸过度增加，影响便携性。结构细节上，保护套的四个边角做了隐形的缓冲气腔设计，从外观上看是平滑的弧面过渡，内部在边角位置做了中空的微结构，当边角受到跌落冲击时，中空结构可以先发生溃缩形变，抵消冲击能量，避免冲击力直接传递到手机机身上。套体的边缘做了微卷边处理，安装后卷边刚好贴合手机中框与屏幕、后盖的衔接位置，

　　不会出现边缘割手的问题，同时也能避免灰尘从套体边缘缝隙进入内部。针对日常使用中容易出现的套体发黄、老化问题，结构设计时也考虑了材料的成型流动性，壁厚均匀过渡，没有出现壁厚突变的位置，避免注塑成型时出现缩痕、应力集中的问题，提升产品的长期使用耐久性。从实际装配验证的角度，这款保护结构在设计完成后经过了多次实机装配测试，反复调整按键位置的开槽深度与宽度，确保按压按键时的行程与裸机状态下的行程差控制在0.2mm以内，不会出现按键按不动或者误触的问题；底部的出声孔开槽做了45度的导角处理，不会遮挡出声路径，避免安装保护套后出现外放音量变小、声音发闷的问题。
