编码器配套滚轮橡胶轮安装支架结构

　　这套滚轮橡胶轮安装组件，是工业现场接触式位移、计数检测场景里的常用配套结构，很多做自动化线体改造、单机设备检测加装的工程师都接触过类似结构，核心作用是给增量型旋转编码器提供可靠的接触传动，把被测面的直线位移精准转化为编码器的角位移输入，避免编码器直接硬接触被测件带来的轴系磨损、打滑丢步问题。

　　从实际应用场景来看，这类组件常装在输送带线体的侧边、卷材收放卷工位、板材送料机构上，用来实时反馈输送长度、送料进给量、工件计数，比如包装线上的包装袋走料长度检测、钣金送料机的进给量闭环、印刷设备的走纸长度校验，甚至一些小型分拣线的工件到位计数，都能看到这类接触式滚轮检测结构的身影，相比非接触式的光电、激光测距，接触式滚轮结构成本更低，抗现场粉尘、光线干扰的能力更强，在中低速、被测面平整连续的工况下稳定性表现很突出。

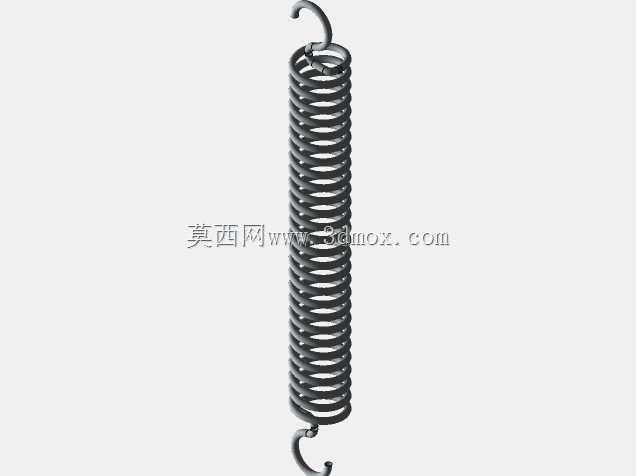

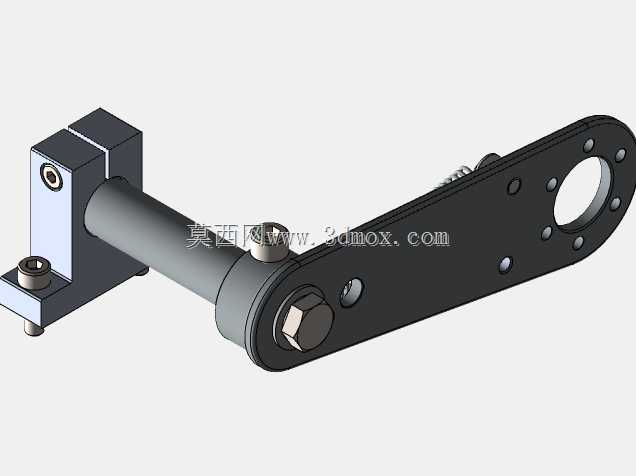

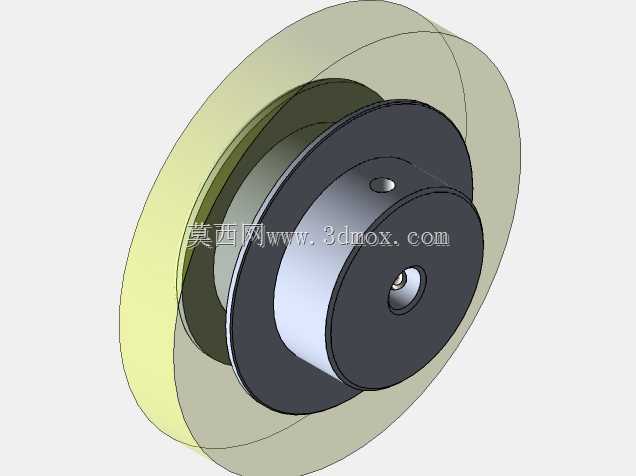

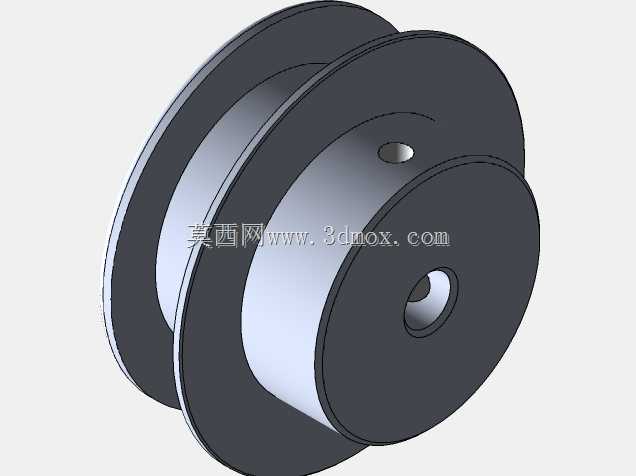

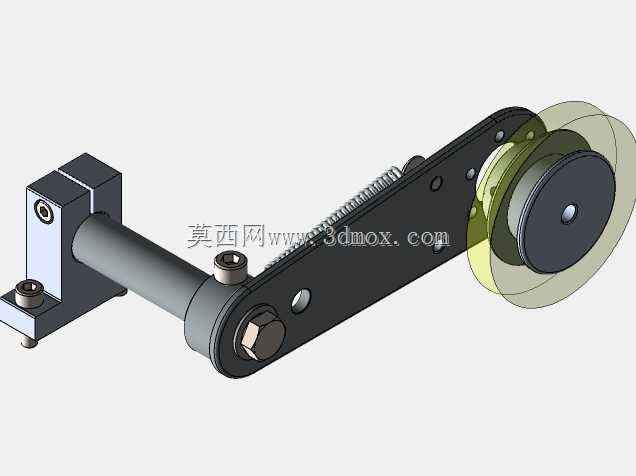

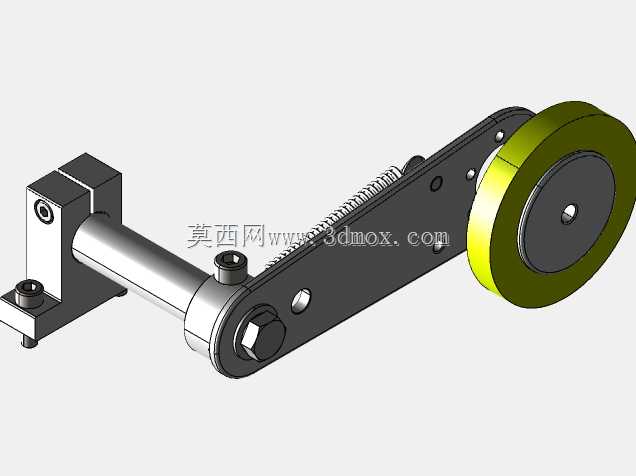

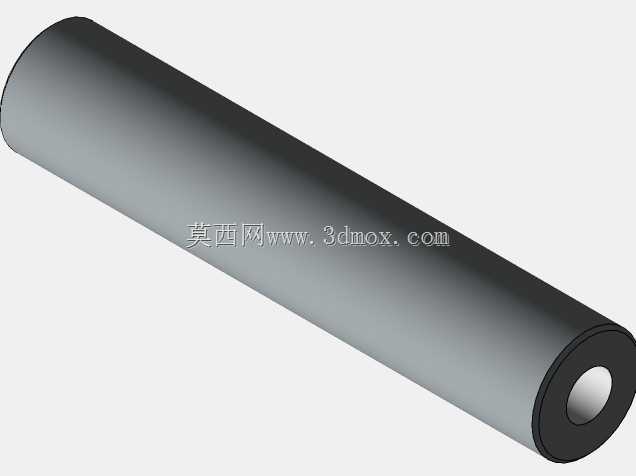

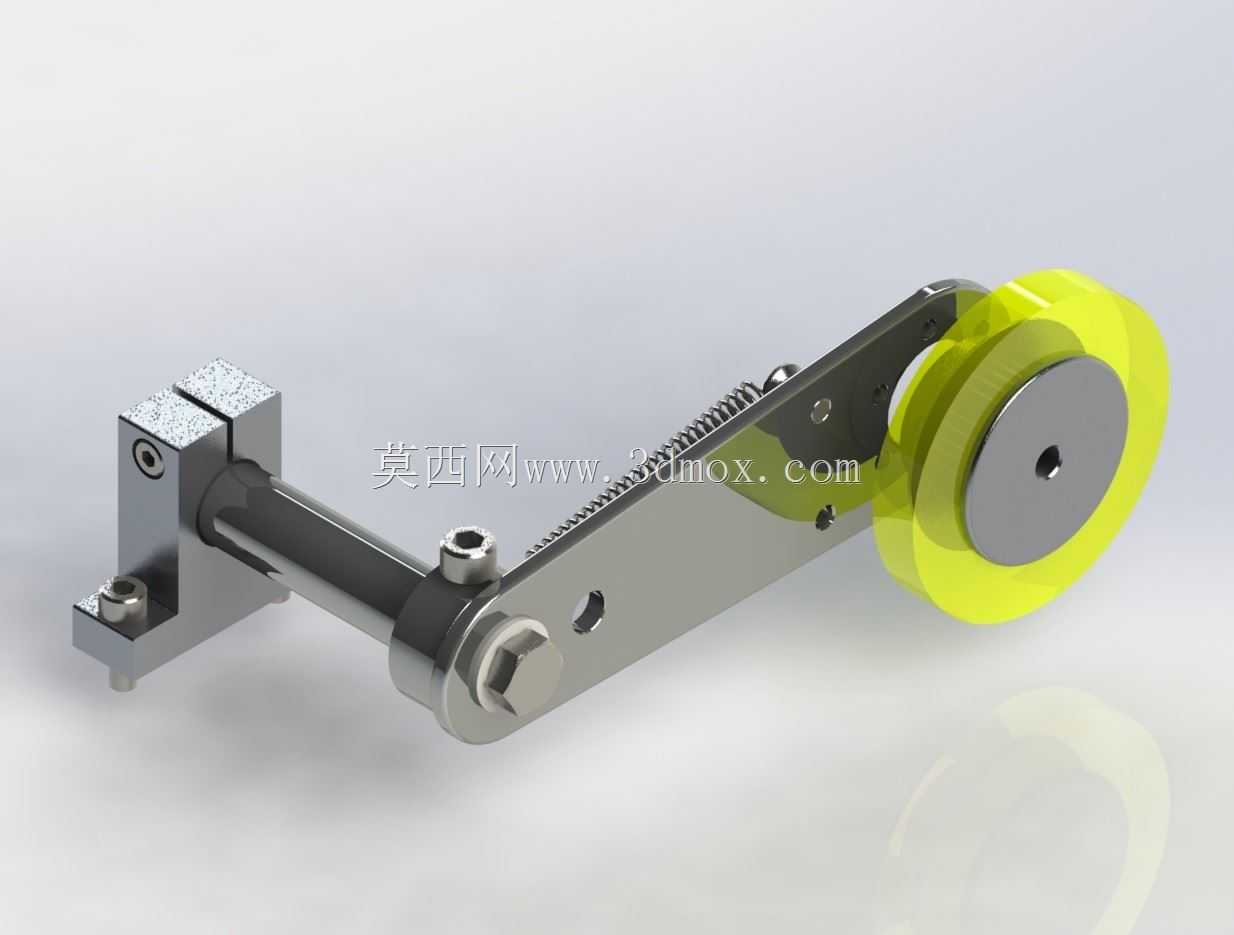

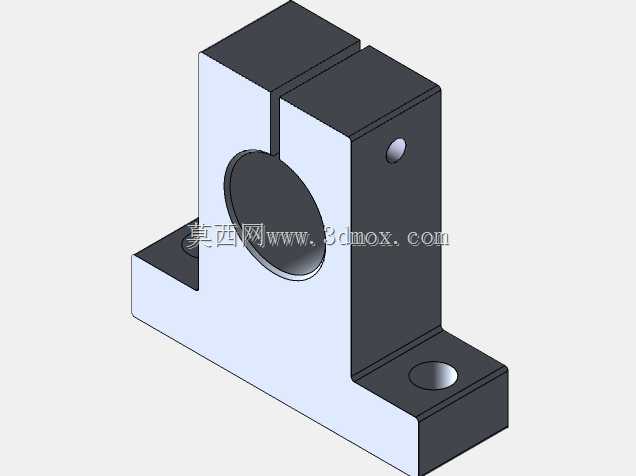

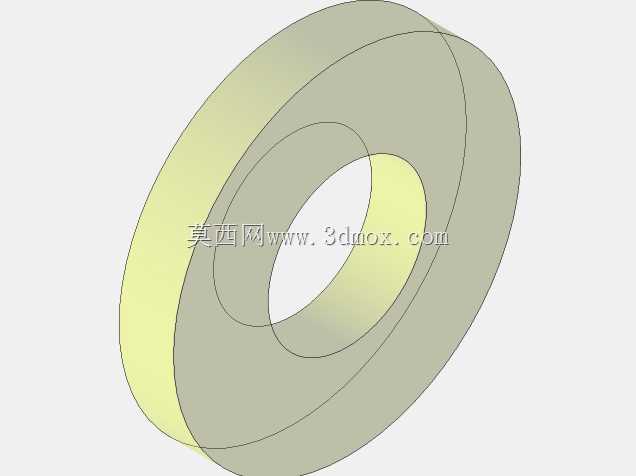

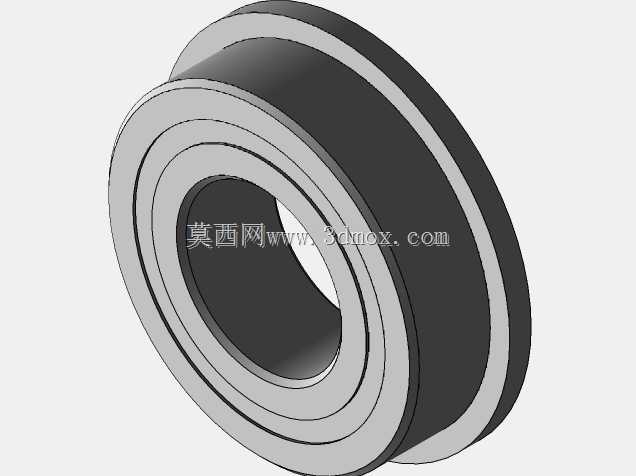

　　结构设计上，这套组件做了摆臂式的浮动安装设计，固定座部分采用L型的安装基准面，预留了两个螺栓锁紧孔，可以直接固定在设备的型材机架或者安装立板上，固定座伸出的光轴作为摆臂的旋转支点，摆臂和固定座之间加装了扭转弹簧，始终给摆臂提供朝向被测面的下压力，保证前端的橡胶滚轮能够以恒定的压力贴在被测移动面上，不会因为被测面的轻微跳动、装配间隙出现滚轮悬空打滑的问题。前端的滚轮采用外圈聚氨酯橡胶包胶、内圈金属轮毂的结构，橡胶外圈的邵氏硬度选在60-70度区间，既能够保证和被测面接触时有足够的摩擦力，避免硬接触刮伤工件表面，也能减少长期接触磨损带来的直径误差，金属轮毂中心预留了标准的编码器安装轴孔，编码器可以直接锁附在摆臂前端的安装位上，滚轮转动时直接带动编码器轴同步旋转，没有额外的传动间隙，检测精度更有保障。

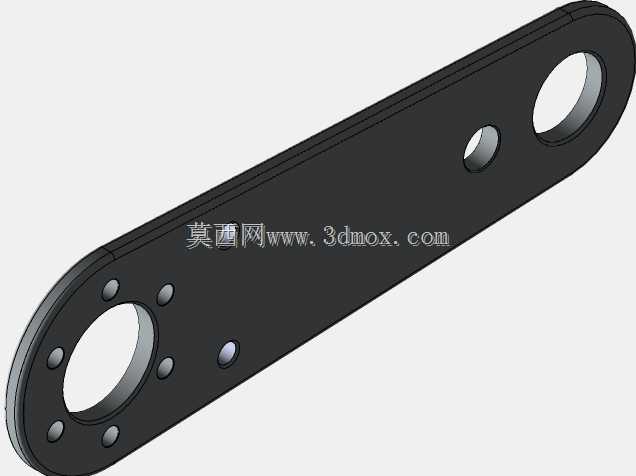

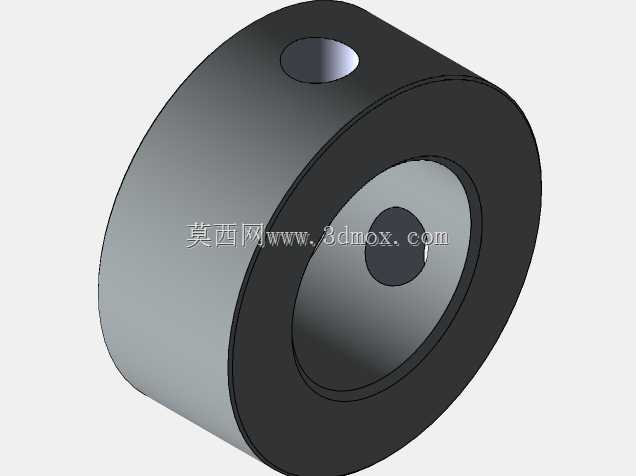

　　尺寸边界上，这套组件的安装固定座到滚轮最外端的伸出长度适配HB961系列编码器的安装尺寸，滚轮外径为38mm，配套的编码器轴径为6mm，这个尺寸选型是经过实际工况验证的：38mm的滚轮周长约119.38mm，搭配常见的1000线增量编码器，单脉冲对应的直线位移量可以做到0.12mm左右，完全能满足大部分工业现场长度检测、计数的精度要求；6mm的轴径是小型旋转编码器的标准输出轴尺寸，不需要额外做轴套转接，装配时直接锁紧顶丝就能完成固定，减少了装配加工的工作量。摆臂上预留的长条形调节孔，可以根据实际安装位置调整弹簧的预紧力，适配不同厚度、不同运行速度的被测面，比如测高速运行的薄型卷材时，可以适当调小弹簧预紧力，减少滚轮对卷材的压力避免材料变形；测厚重的钣金板材或者重型输送带时，可以调大弹簧预紧力，保证高速运行下滚轮不会跳脱丢转。

　　实际选型装配时需要注意几个细节：首先是固定座的安装面要和被测面的运行方向平行，保证滚轮的端面和被测面移动方向垂直，避免滚轮出现偏磨、转动卡滞的问题；其次是橡胶滚轮的包胶面要避免长时间接触油污、切削液，不然橡胶会出现溶胀变硬，摩擦力下降导致打滑丢脉冲，在有切削液的机加工送料场景使用时，最好在组件上方加装简单的挡屑挡液板；另外弹簧预紧力的调整要适中，压力过大会加速橡胶轮的磨损，还会给编码器轴带来额外的径向载荷，长期运行会缩短编码器轴承的使用寿命，压力太小则会出现接触不实打滑，检测数据不准的问题，一般调整到滚轮贴紧被测面后，用手能轻松转动滚轮，且运行时没有明显跳动就达到合适的预紧状态。

　　这套结构的设计没有多余的复杂零件，所有机加工件都是常规的铣削、车削工艺就能加工，弹簧也是标准的扭转弹簧件，后期维护更换成本很低，橡胶轮属于易损件，长期使用磨损后只需要松开轮毂顶丝就能快速更换，不需要拆解整个安装支架，对于设备后期运维来说十分友好，这也是这类结构在工业现场被广泛应用的重要原因。很多工程师在做设备改造时，往往会忽略这类检测组件的安装细节，随便做个固定支架把编码器硬顶在被测面上，用不了多久就出现编码器轴弯、磨损打滑、检测不准的问题，这套带浮动摆臂、包胶滚轮的安装结构，刚好解决了这些实际使用中的痛点，在保证检测精度的同时，也兼顾了装配便利性和长期运行的可靠性。
