HB961长度位置计数测量仪表结构

　　这款嵌入式安装的工业测量仪表，主要面向工业生产线的位移监测、工件长度统计、工位位置定位场景设计，常见应用于卷材加工设备的走料长度计数、自动化装配线的工位到位检测、包装机械的送料定长切断、机床加工的进给位置反馈等工况，可直接对接增量式脉冲信号输出的传感器，将采集到的脉冲信号转换为直观的长度数值、位置坐标或计数结果，通过前置数显窗口实时展示给现场操作人员，同时支持参数阈值设置，在数值达到设定区间时输出开关量信号触发后续执行机构动作，替代传统的机械计数器与人工读数方式，大幅降低现场计数与位置检测的人为误差。

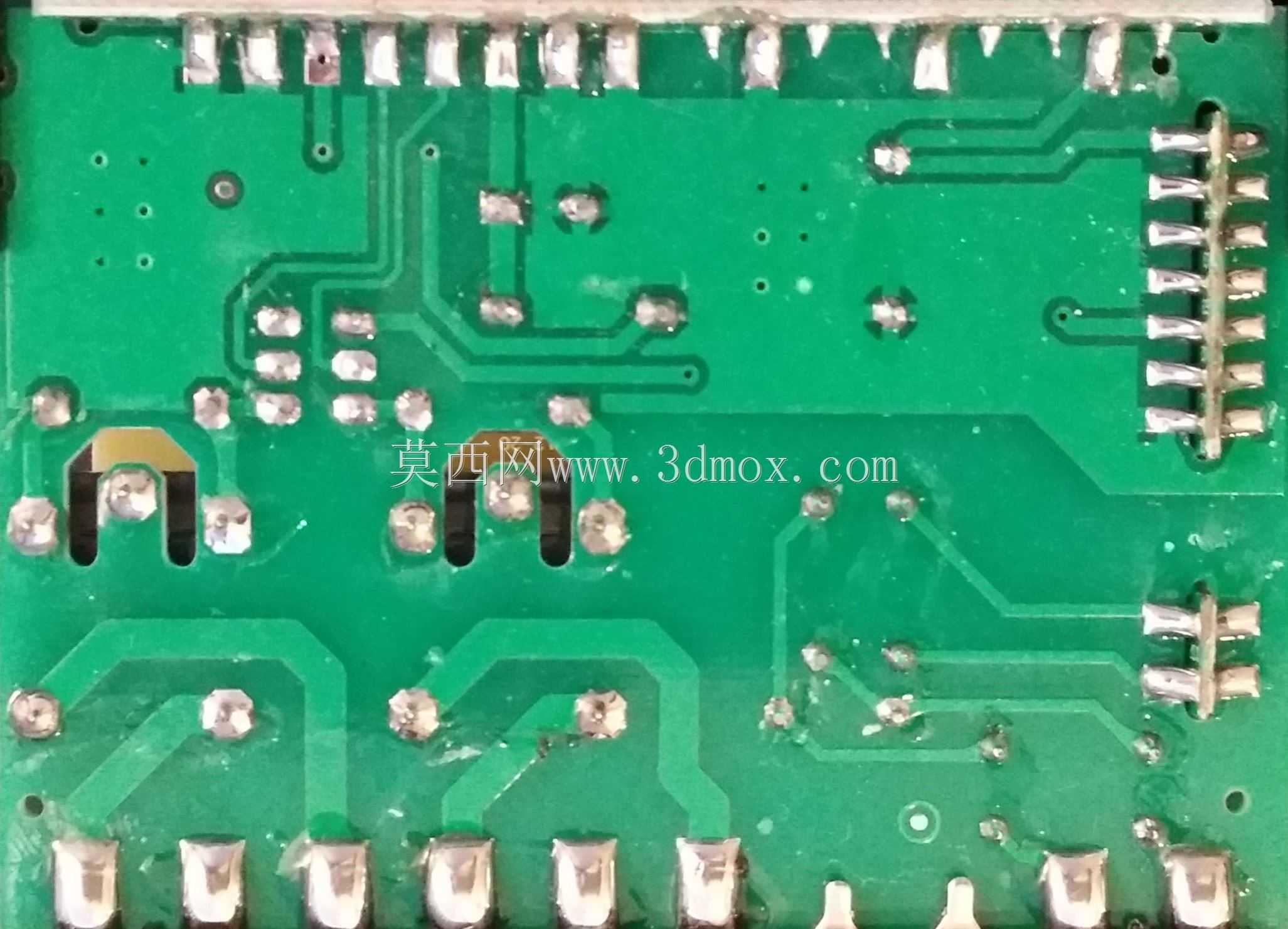

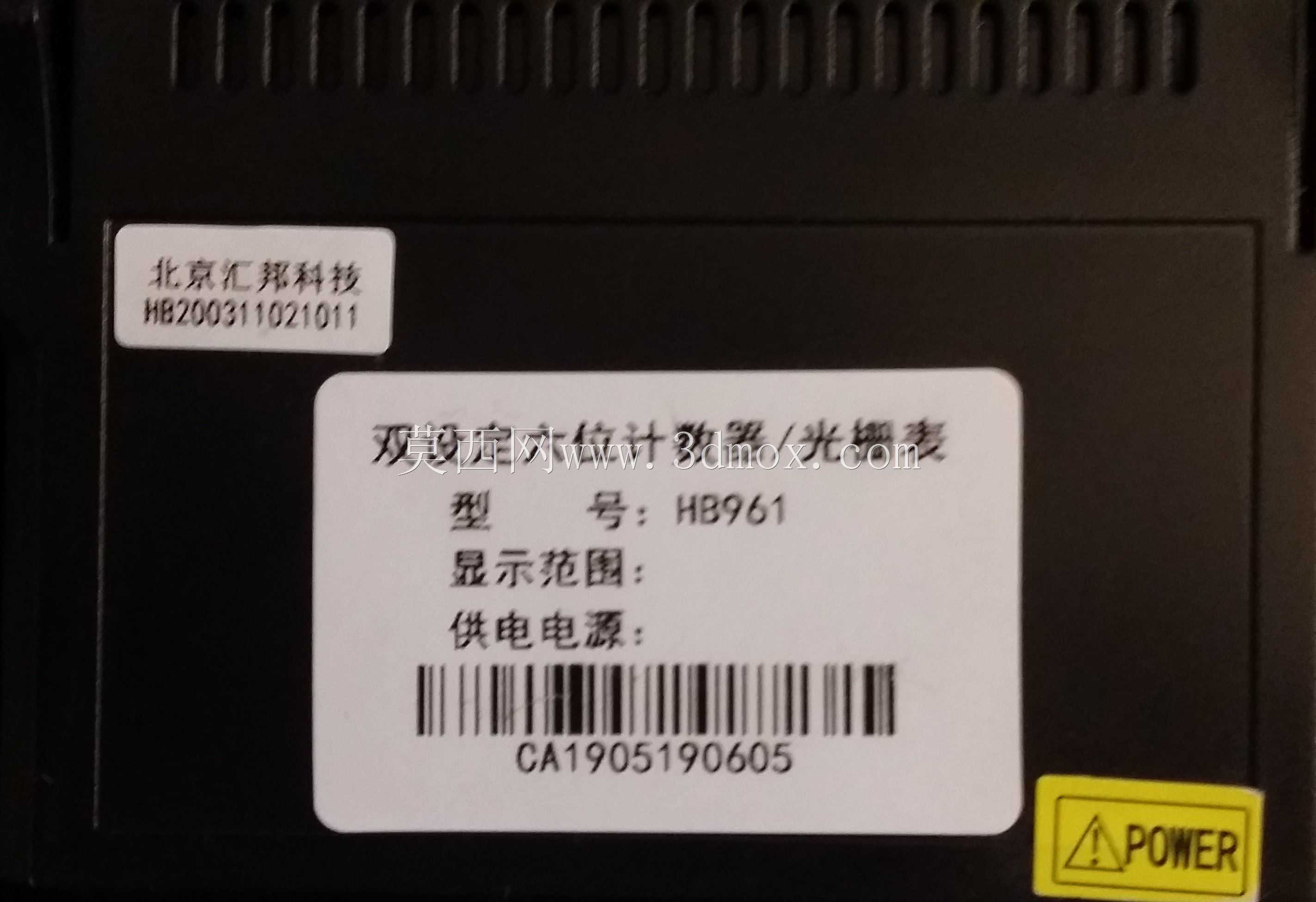

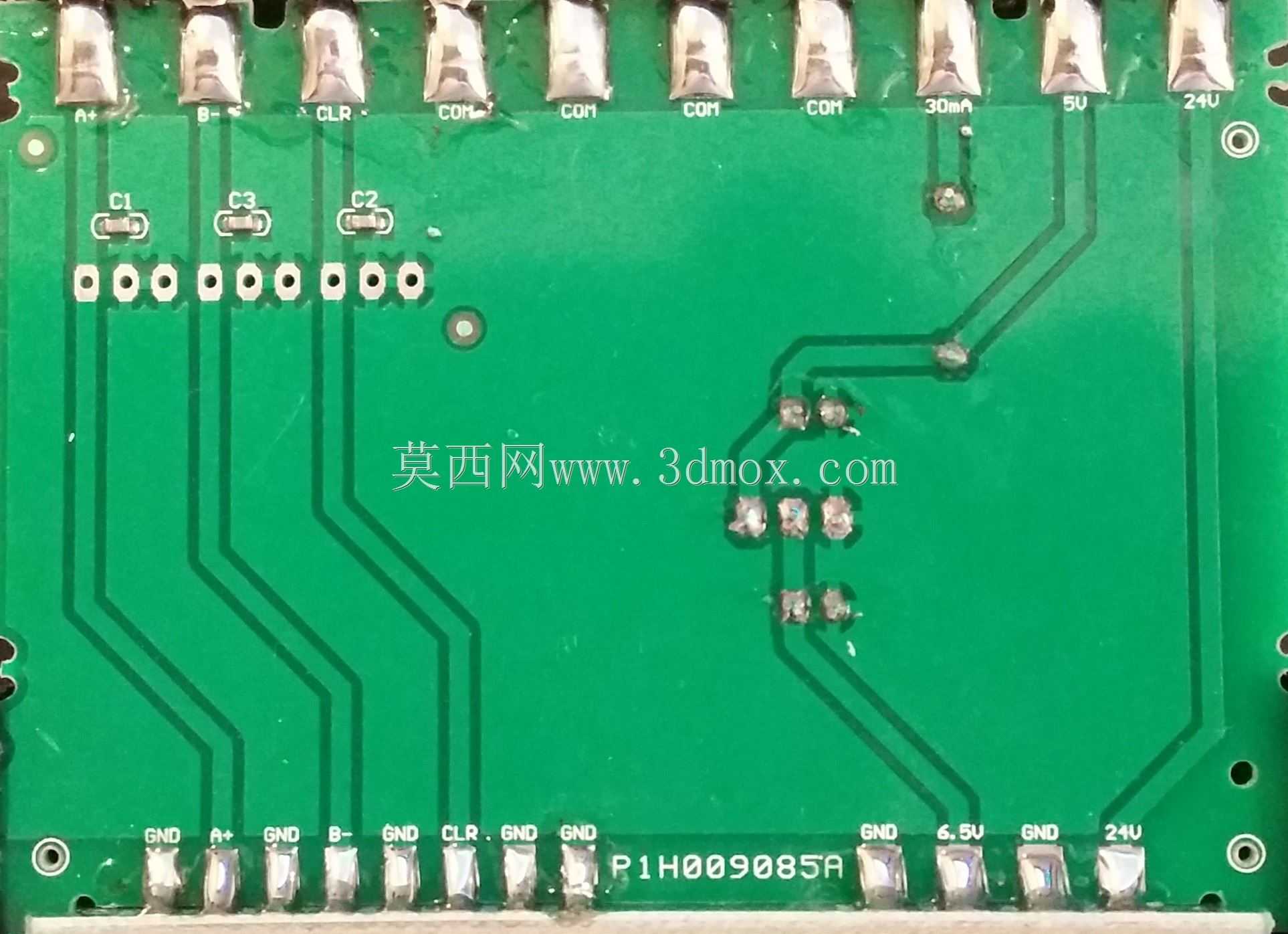

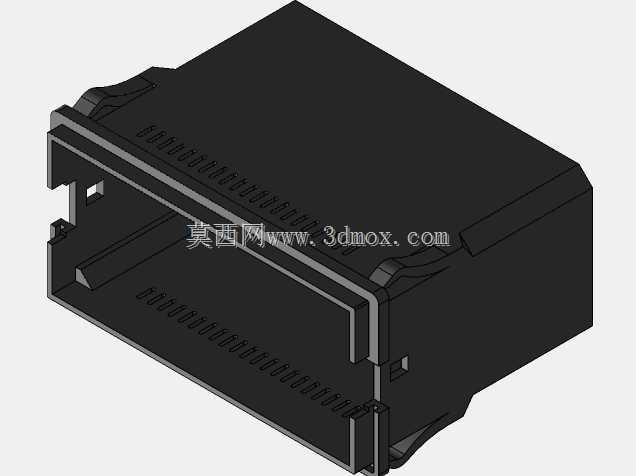

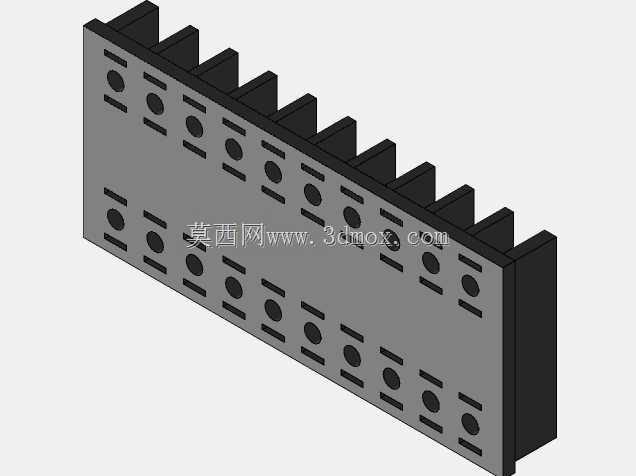

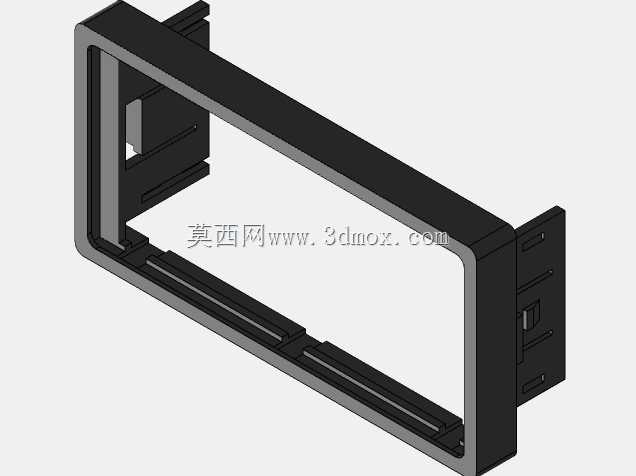

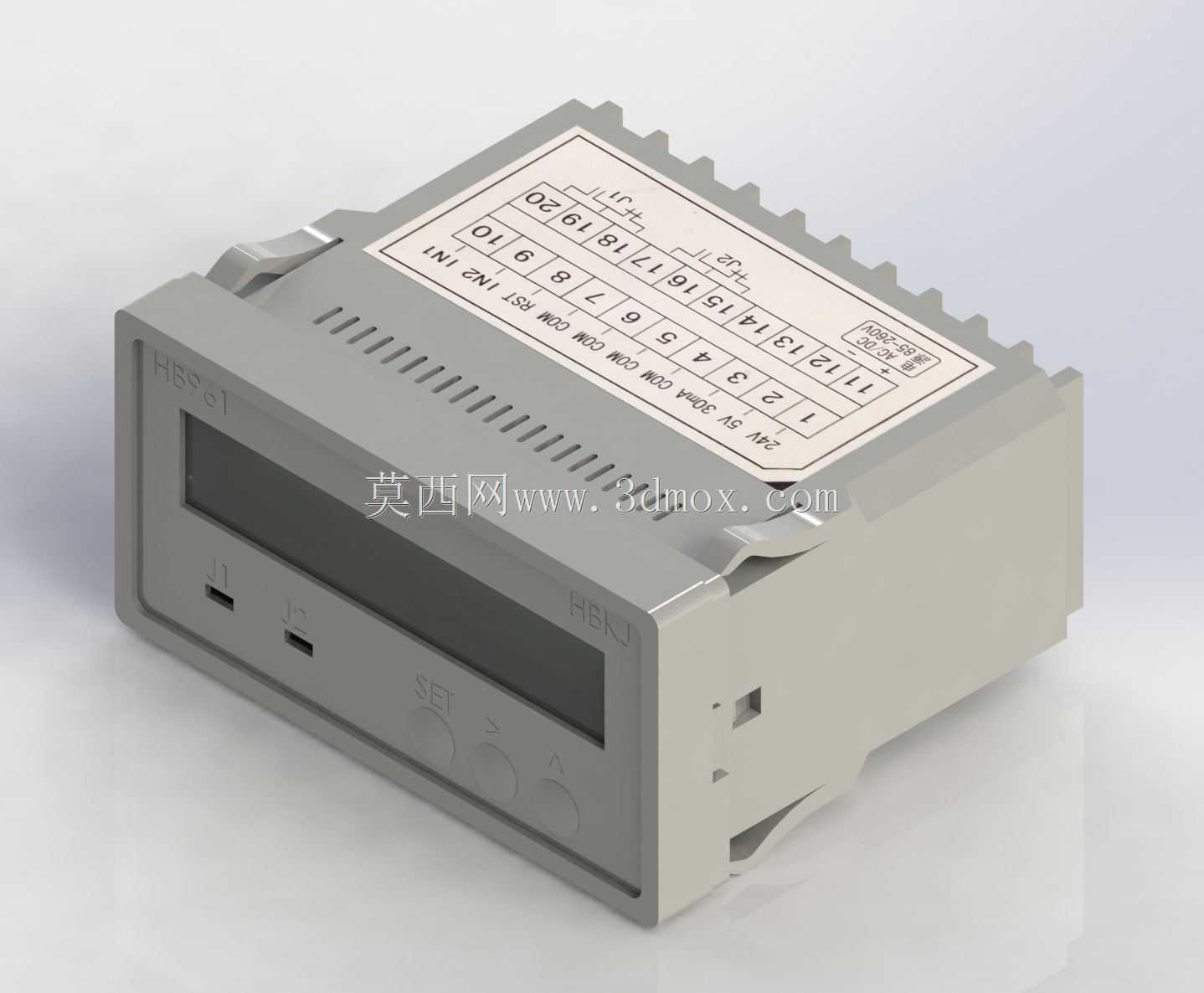

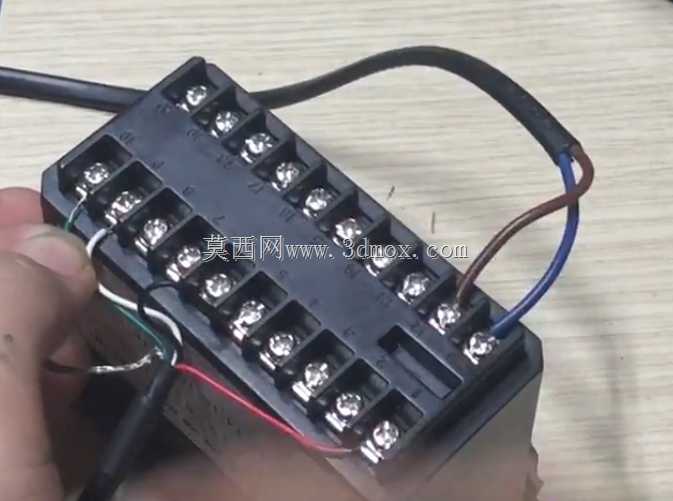

　　从结构设计层面来看，整体采用标准96型面板安装尺寸，壳体为阻燃ABS工程塑料注塑成型，侧边设计有弹性卡扣结构，安装时仅需在设备面板上开出对应尺寸的方孔，将仪表从面板正面推入即可通过侧边卡扣自动卡紧固定，无需额外螺丝紧固，适配1.5-4mm厚度的各类设备面板，安装维护效率较高。壳体侧面预留有接线端子的避让槽与散热格栅，背部接线区域采用分区设计，强电供电端子与信号输入端子物理隔离，减少现场布线时的信号干扰问题，同时壳体背部设计有标准导轨安装卡槽，也可适配DIN标准导轨安装场景，满足不同设备的安装需求。

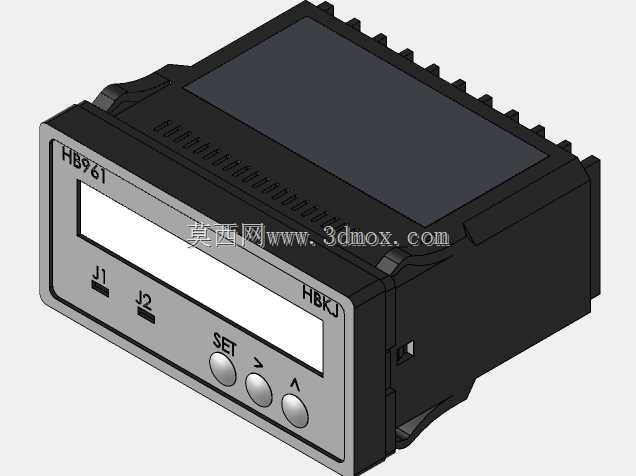

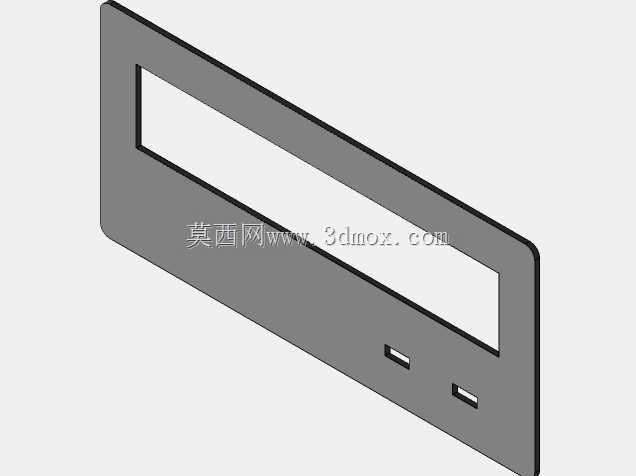

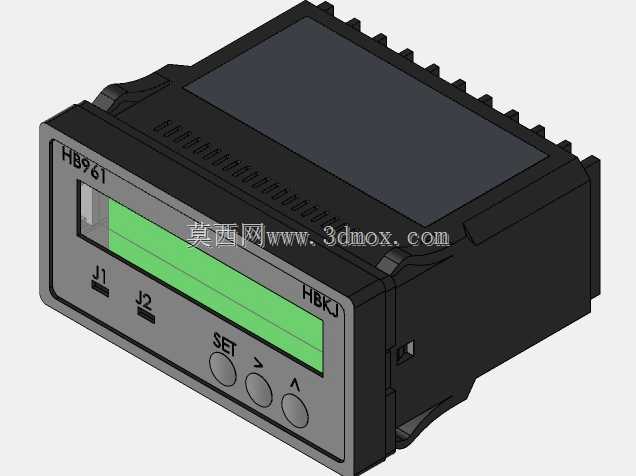

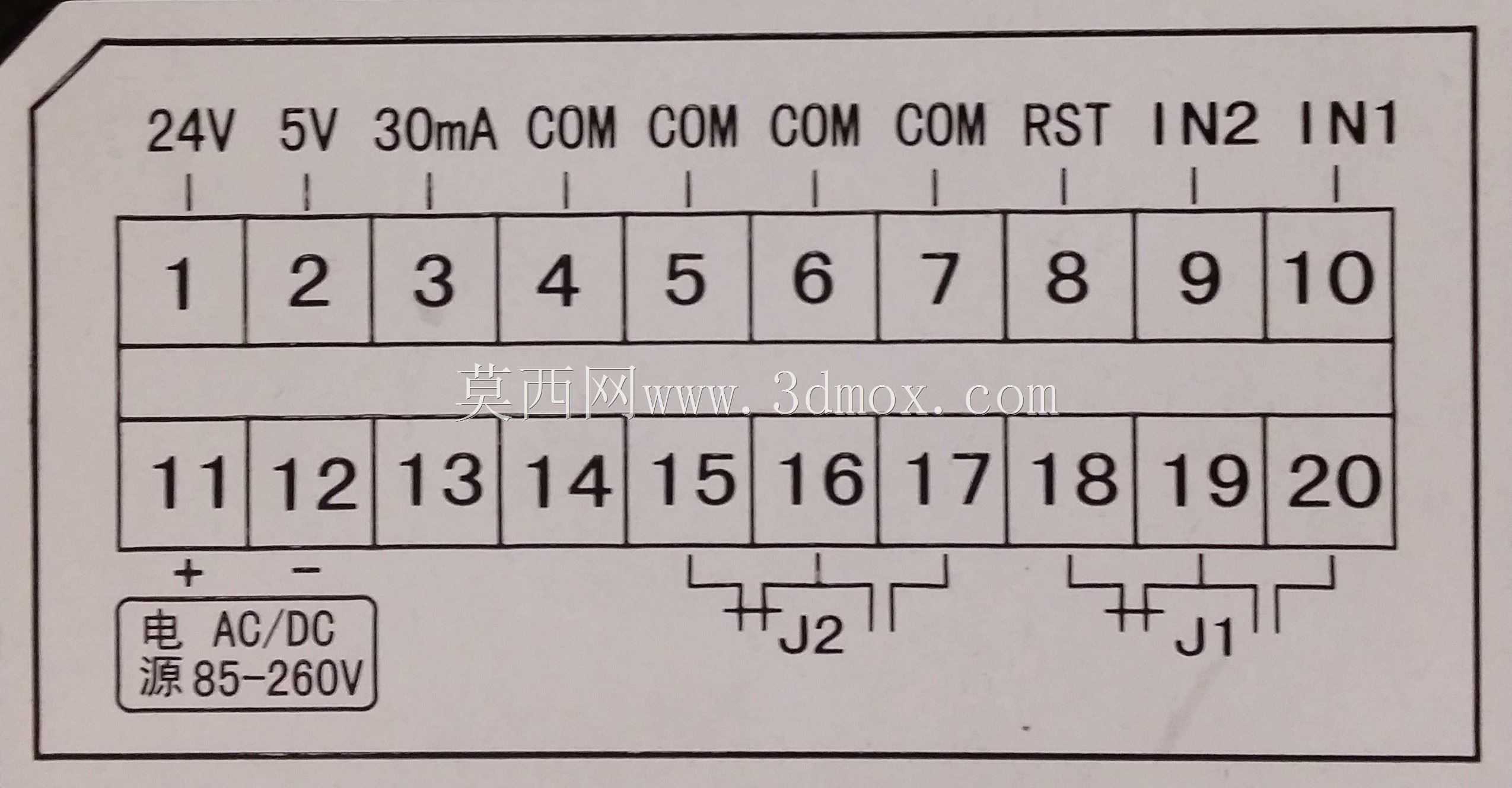

　　前面板区域做了轻微的斜面倒角处理，数显窗口采用高透光的防刮亚克力材质，窗口下方设置三个实体操作按键，分别对应参数设置、数值移位、数值调整功能，按键采用硅胶材质，触感清晰且具备IP65级别的防护能力，可阻挡现场的粉尘、水渍溅入仪表内部，适配多粉尘、有少量切削液飞溅的加工车间环境。面板顶部的端子标识区域采用激光蚀刻工艺，清晰标注每个接线端子的功能定义，避免现场接线时出现错接问题，壳体两侧的散热格栅采用错位开孔设计，在保证内部电路空气流通散热的同时，避免外部的金属碎屑、粉尘直接落入壳体内部造成电路短路。

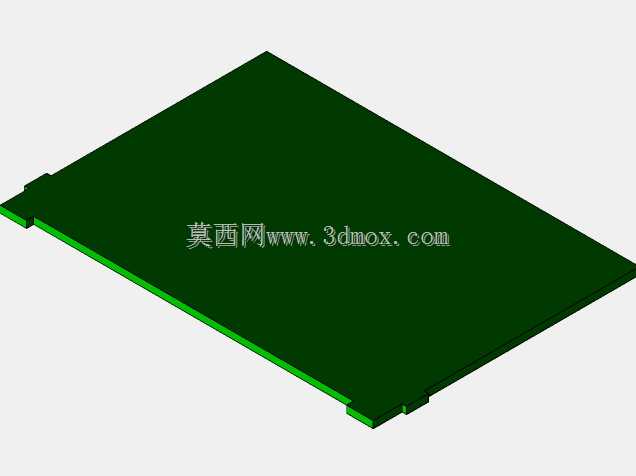

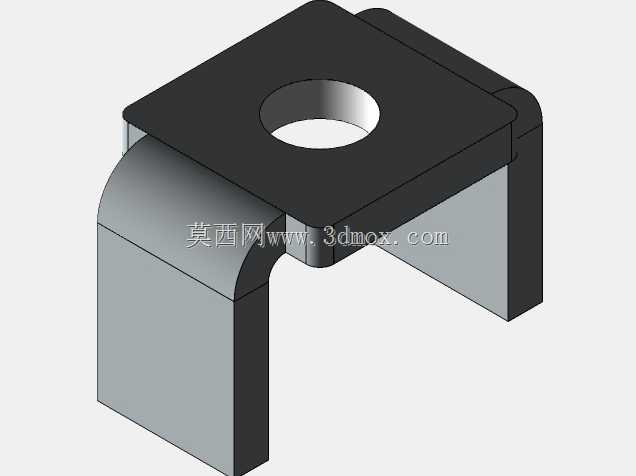

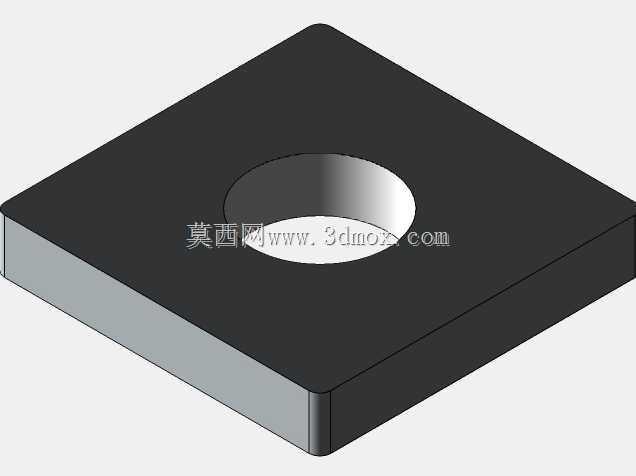

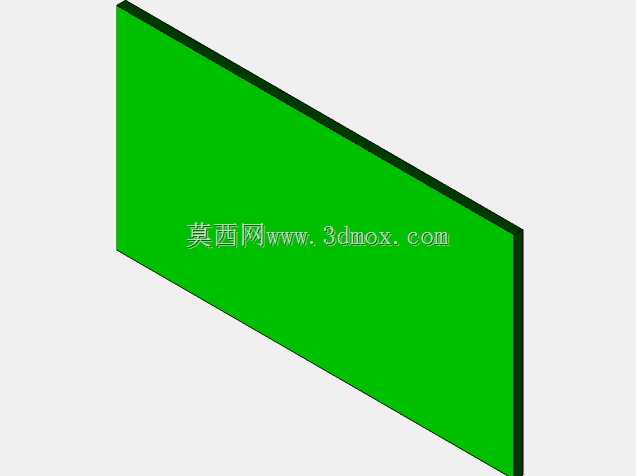

　　在建模细节处理上，还原了壳体表面的细微脱模斜度、卡扣的弹性形变预留间隙、按键与面板之间的装配缝隙、数显窗口的安装台阶等实际生产中的工艺细节，所有安装配合尺寸均按照实际工业仪表的通用公差标准设定，面板安装孔的适配尺寸、壳体进深尺寸、接线端子的伸出长度都符合工控仪表的通用安装规范，可直接用于设备面板的开孔设计模拟、工控柜的布局干涉检查、设备操作界面的人机工程验证。设计过程中充分考虑了现场使用的维护需求，壳体采用上下扣合的装配结构，无外露螺丝，后期检修时可直接通过卡扣拆开壳体更换内部电路板，无需将整个仪表从设备面板上拆下，减少设备停机维护时间。同时前面板的显示区域做了仰角微调设计，当仪表安装在操作人员腰部高度的设备面板上时，操作人员站立状态下可清晰读取显示数值，无需刻意俯身或仰头查看，符合工业现场的人机交互设计要求。
