小功率太阳能电池板焊接固定夹具及防护外壳

　　这套结构针对小功率离网光伏取电场景设计，主要服务于户外低功耗传感节点、小型便携储能装置、野外监测设备的太阳能取电模块组装与防护需求，解决多片小规格太阳能电池板拼接焊接时对位偏移、焊后组件无适配防护、与储能模块匹配性差的实际工程问题。

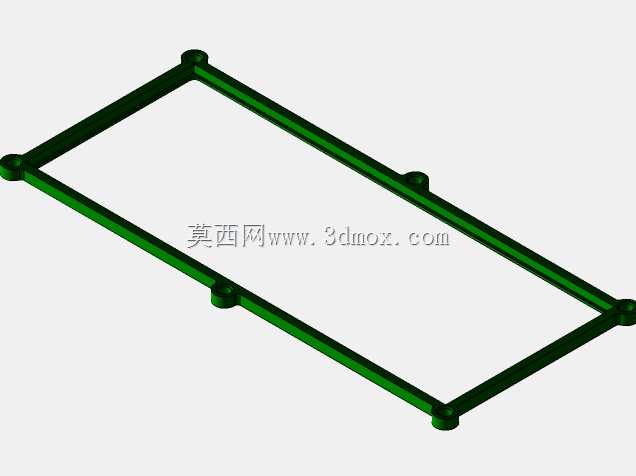

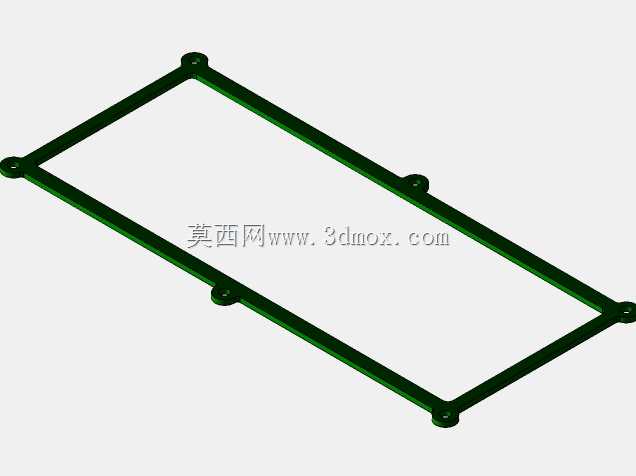

　　从实际组装流程来看，焊接夹具部分承担电池板拼接定位功能，适配3片2.5V、200mA规格的多晶硅太阳能电池板拼接作业，每片电池板放置位设置有限位凸台，拼接时无需额外测量划线即可保证板件间隙均匀，避免焊接受热过程中板件移位导致的焊带虚接、片间短路问题。夹具上预留的M3螺钉安装位对应外壳的固定柱，焊接完成后无需反复拆卸调整电池板位置，可直接将焊好的电池板组件对准外壳定位柱放置，通过黄铜嵌件与M3螺钉锁紧，减少二次装夹带来的组件损伤风险。

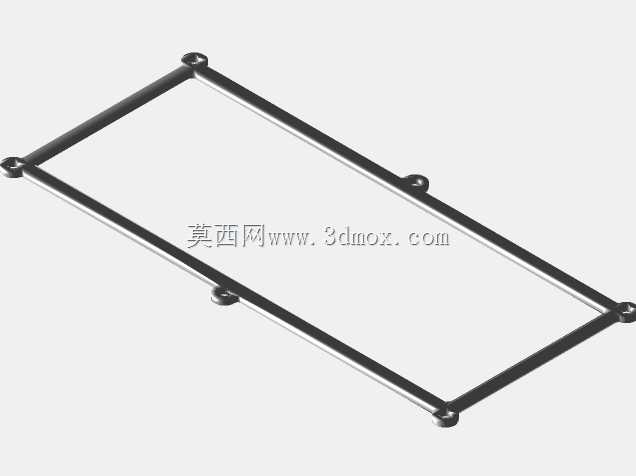

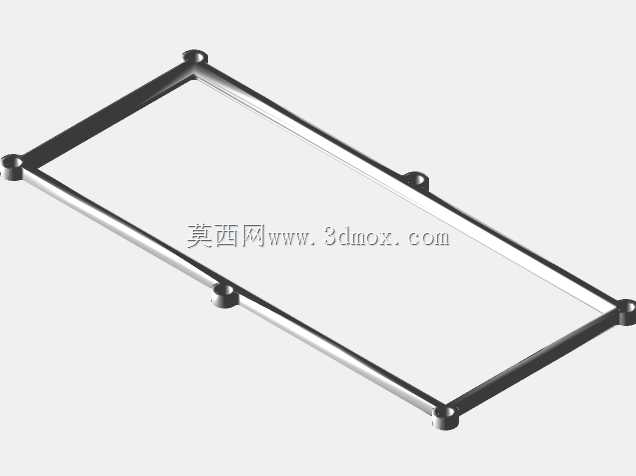

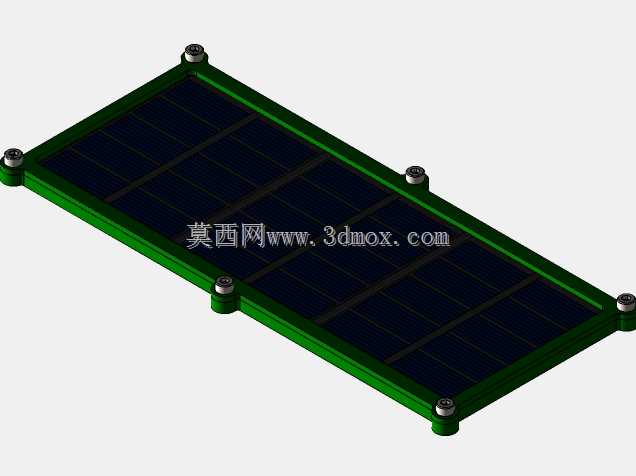

　　外壳结构设计充分考虑户外使用的实际工况，边框采用全包覆结构，边缘做圆角过渡处理，既可以避免安装过程中划手，也能减少外力磕碰对电池板边缘的冲击，降低电池板隐裂的概率。外壳内部预留的空间可容纳旁路二极管、接线端子等元件，配套的智能旁路二极管可在组件处于阴暗遮挡环境、单块电池板失配时，阻断超级电容器向电池板的反向电流泄漏，避免电池板过热损坏，同时减少暗态下的电流损耗，保证充电效率。

　　在电气匹配设计上，这套结构适配开路电压3.03-3.06V的电池板组件，输出参数匹配2.5V、600mA的供电需求，可直接为3V级超级电容器充电，不会出现过压损坏储能元件的问题，无需额外加装调压电路即可满足小型低功耗设备的供电要求。外壳顶部可根据使用需求做着色处理，调整透光区域的边缘遮挡范围，微调组件的输出电压，使其稳定维持在3V左右或略低于3V，将电流传输损失降到最低。

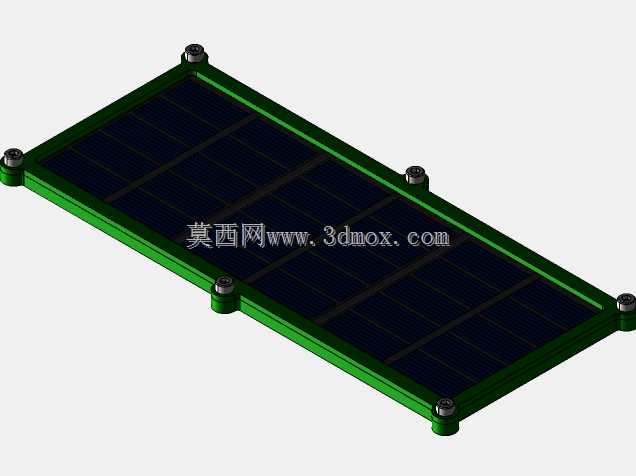

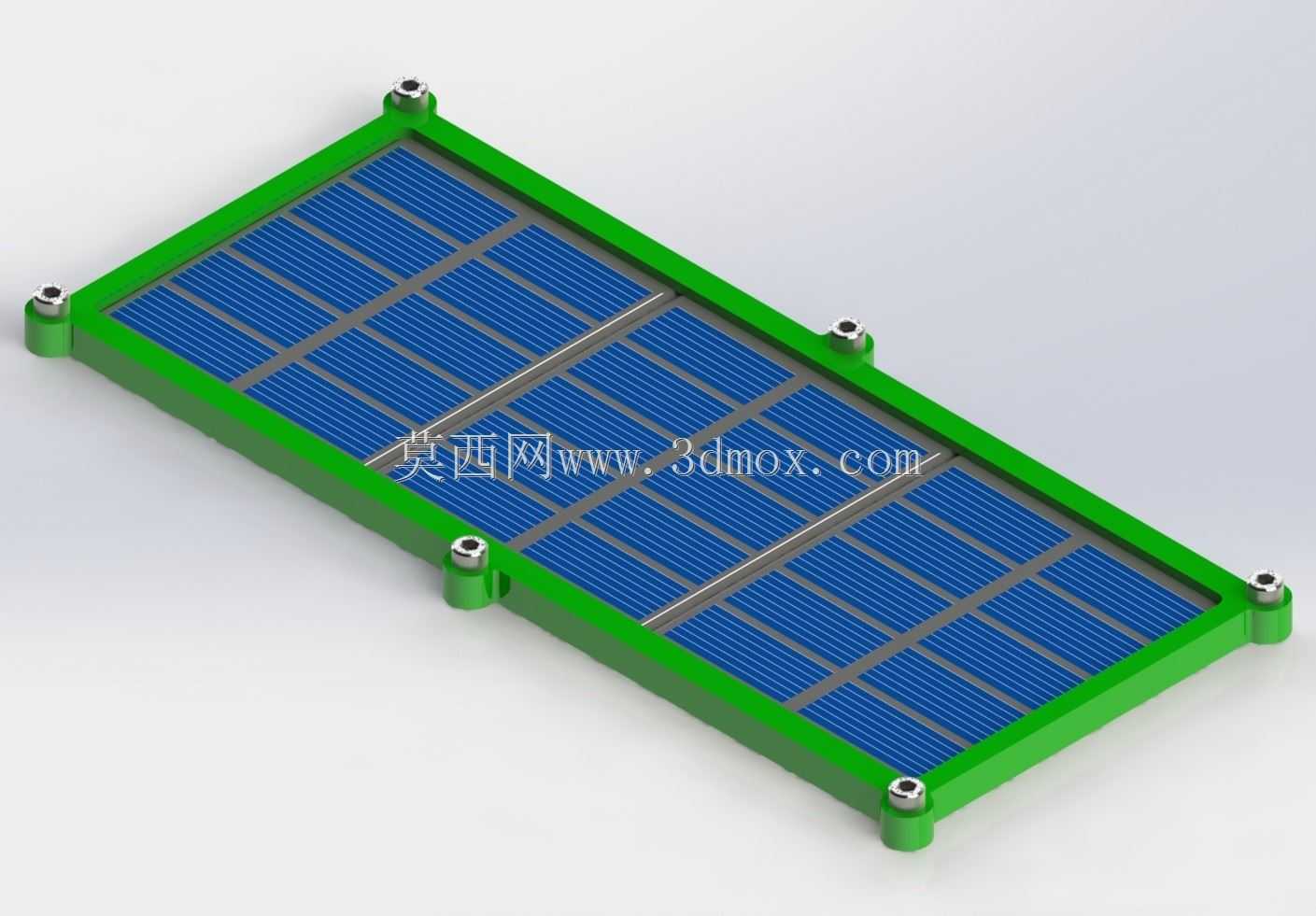

　　安装边界方面，外壳四角设置有带安装孔的固定支脚，支脚高度统一，可通过螺钉直接固定在设备外壳、安装支架或者户外载体表面，安装孔位适配常规M3规格紧固件，无需额外加工转接件即可完成装配。外壳内部的电池板放置槽深度与常规2mm厚度的小规格太阳能电池板匹配，放置后电池板表面与外壳边框顶面齐平，既可以保证受光面无遮挡，也能在加装透明盖板时保证密封贴合，减少灰尘、水汽进入壳体内部的概率。

　　从组装工艺角度考虑，夹具的定位面做了防滑处理，焊接时焊带可自然贴合在电池板的电极位置，无需额外按压固定，单人即可完成多片电池板的拼接焊接作业，相比无夹具自由焊接的方式，可将单组组件的焊接组装时间缩短40%左右，同时大幅降低焊后组件的对位偏差率。外壳的壁厚设计兼顾结构强度与轻量化需求，常规户外使用场景下可承受一定的外力冲击，不会出现轻易变形压损电池板的问题，整体重量控制合理，适配便携设备的轻量化安装要求。

　　在实际应用中，这套结构可直接配套小功率太阳能充电模块使用，无需单独设计电池板固定结构与焊接工装，对于小批量试制的低功耗光伏供电设备而言，可直接套用该结构完成取电模块的组装，缩短研发打样周期，同时保证组件的组装一致性与户外使用可靠性。
