Pololu3.3V小尺寸升压稳压模块

　　在低功耗便携电子设备、小型太阳能采集节点、超级电容储能供电这类场景里，供电端电压往往波动范围大，甚至远低于后级电路的额定工作电压，这时候就需要这类小体积升压稳压模块来完成电压匹配，给后级传感器、主控芯片提供稳定的3.3V工作电源。做这类小功率电源模块的结构设计时，首先要卡准安装边界，这款模块整体外形尺寸控制在12×15×3mm，也就是英制0.45×0.6×0.1英寸，这个尺寸是特意匹配小型穿戴设备、微型传感节点的安装空间做的，板边预留的6个半孔焊盘，既可以做贴片焊接直接集成在母板上，也可以穿焊排针做成插接式模块，适配不同的组装工艺需求。

　　从电路功能实现的角度看，这款模块的输入电压覆盖0.5V到5.5V区间，这个范围刚好覆盖了单节低压太阳能电池板的输出区间、超级电容放电的低压段，还有单节镍氢、碱性电池的放电全程，哪怕输入电压跌到0.5V也能正常起振升压，不会因为供电端电压跌落导致后级电路掉电复位。输出端固定稳压在3.3V，输出电压精度控制在4%以内，这个精度足够满足绝大多数低功耗MCU、模拟传感器的供电要求，不需要额外再加二级稳压电路。模块带有关断控制引脚，当关断引脚接低电平时，模块进入静态休眠状态，典型静态电流不到1μA，对于电池供电的长续航设备来说，这个关断电流参数直接决定了待机状态下的电池损耗，能大幅延长设备的待机时长。轻载工况下模块能提供最高1.2A的输出电流，足够驱动小型无线通信模块、低功耗显示屏这类瞬时电流较大的负载，同时内部集成了过温关断保护，当芯片结温超过阈值时会自动切断输出，避免因为长时间过载、散热不足导致的器件烧毁。

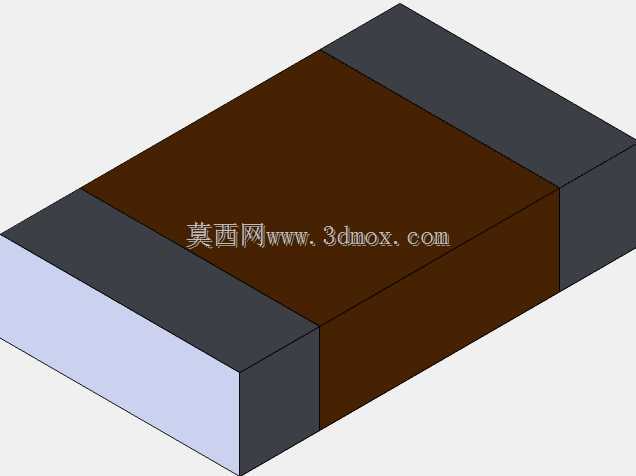

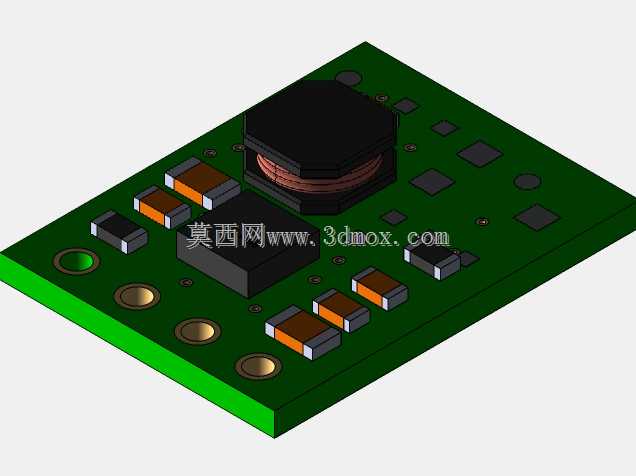

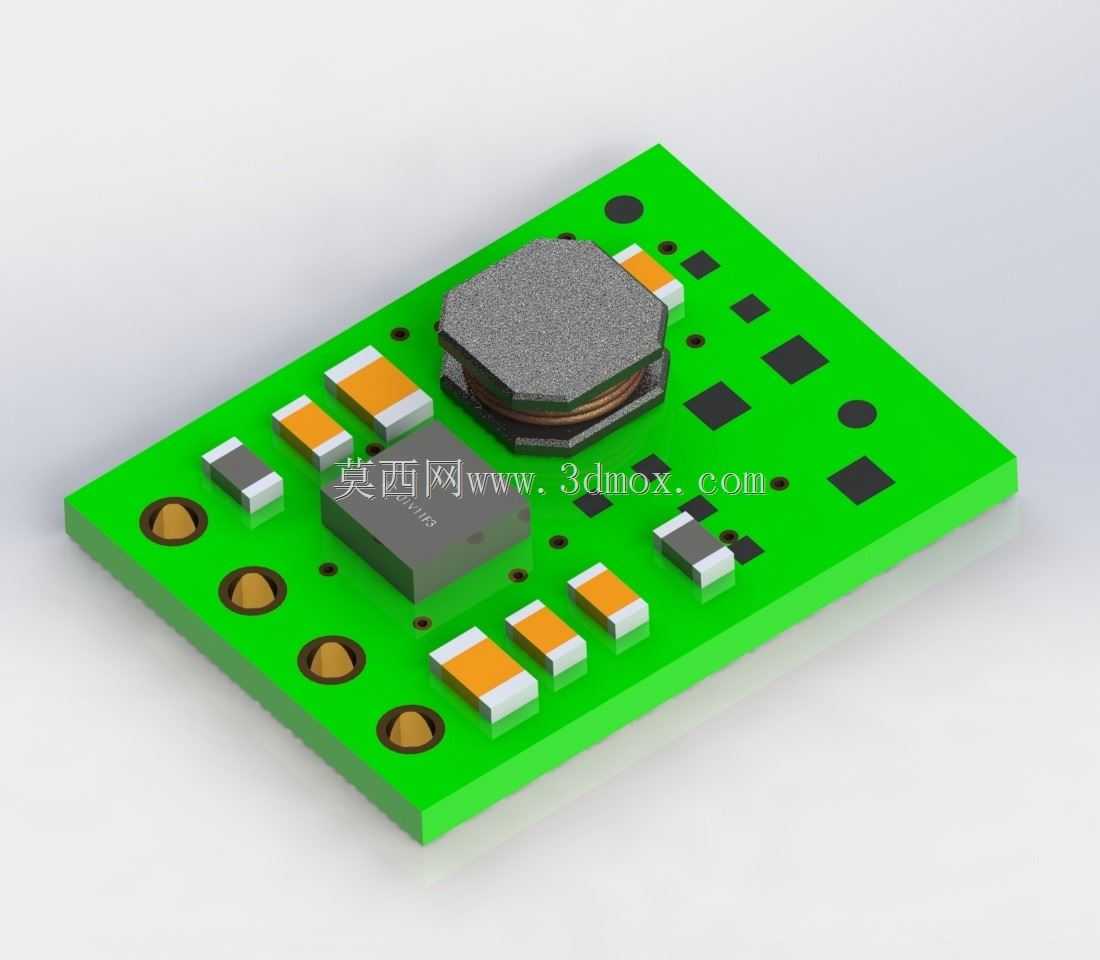

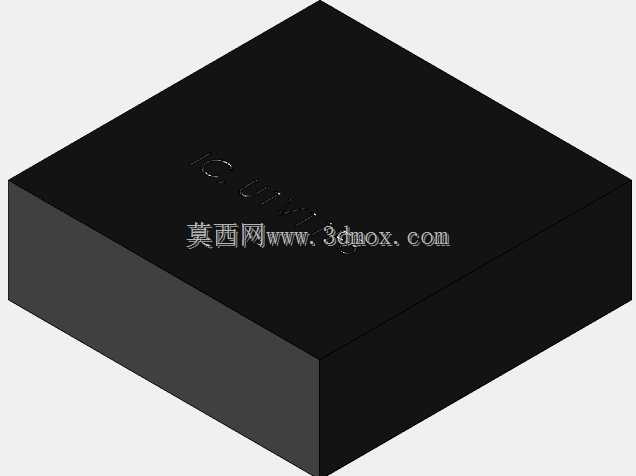

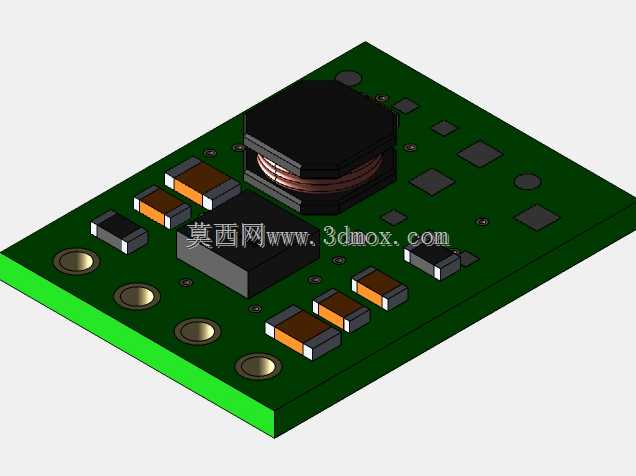

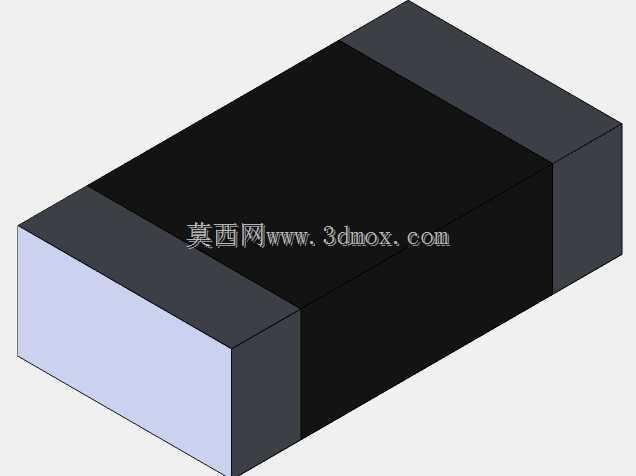

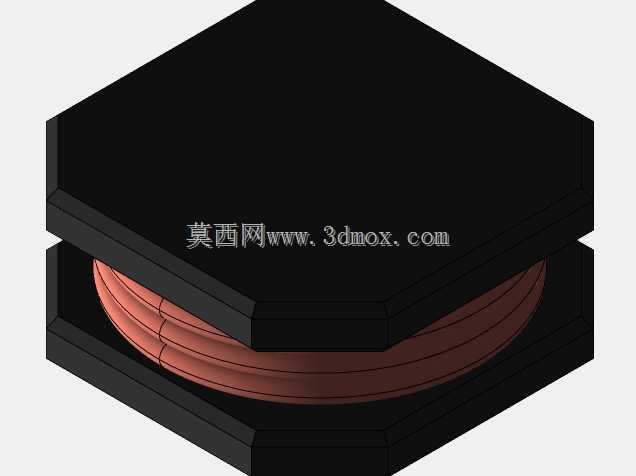

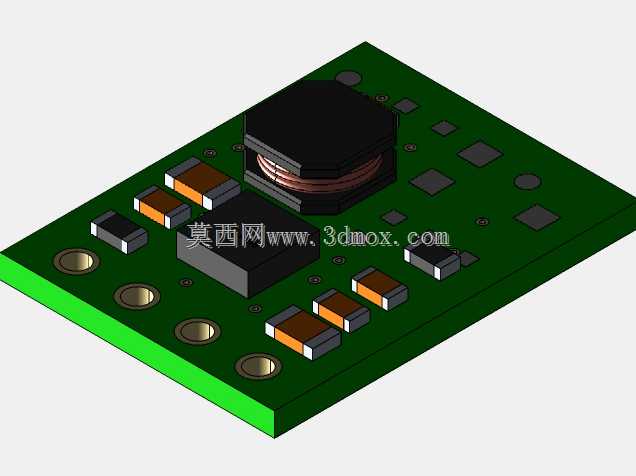

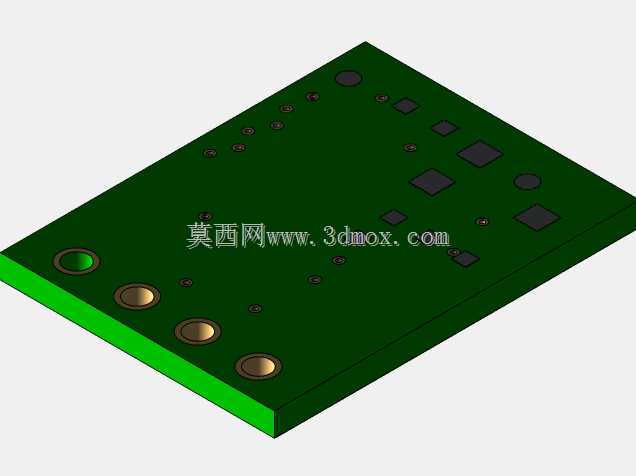

　　做三维建模的时候，要重点还原板上元件的实际高度差，功率电感是整个模块上最高的元件，建模时要准确还原电感的外形和高度，避免在结构装配时和外壳、其他板上元件发生干涉；板上的贴片电容、电阻的排布也要和实际PCB一致，焊盘的位置、半孔的尺寸要完全匹配实际焊接需求，不能出现建模尺寸和实物偏差导致的装配问题。PCB本身的厚度、板边的安装孔位也要准确还原，方便结构工程师在做整机布局时直接调用模型做干涉检查，不需要反复核对实物尺寸。这类小电源模块在实际选型时，很多工程师容易忽略输入电压低于输出电压时的工作特性，这款模块在输入电压高于3.3V时也能正常工作，会自动切换到线性降压模式，不会因为输入电压超过输出值导致输出过压，这个特性让它可以适配更宽的供电场景，不管是低压电池输入还是稍高电压的辅助供电输入，都能稳定输出3.3V，不需要额外加输入电压选择电路。在布局布线对应的三维模型里，功率电感下方的PCB区域要预留出净空，不要布置其他走线或者元件，建模时也要体现出这个布局特点，还原实际PCB的元件排布逻辑，让模型不仅有外形参考价值，也能体现实际的电路布局约束。
