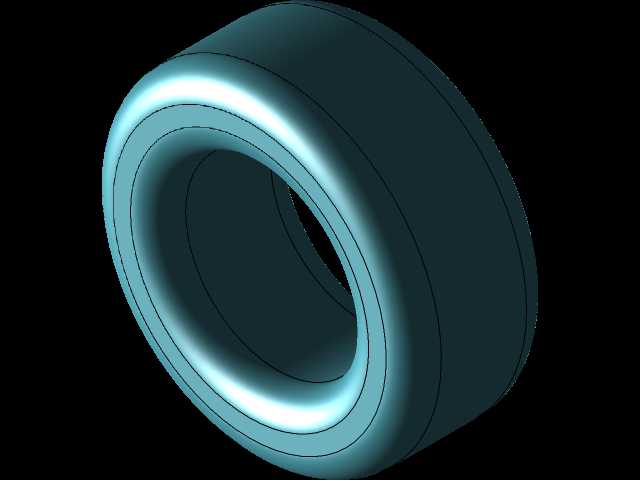

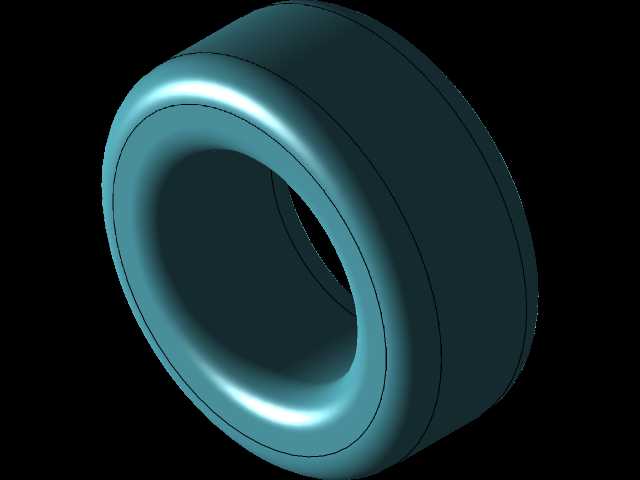

标准圆柱环形铁氧体磁芯结构设计

　　在开关电源、EMI滤波电路、高频信号传输回路的设计过程中，磁芯作为电感器、共模扼流圈、脉冲变压器的核心导磁构件，其结构合理性直接决定了整个磁路的工作效率与抗干扰表现。这款标准圆柱形环形铁氧体磁芯，是针对中小功率电源、车载电子滤波、工业控制板卡信号降噪场景开发的通用型磁路构件，在实际选型应用中，需要结合绕组线径、匝数需求、工作频段、饱和磁通密度要求匹配对应磁导率的材质，而精准的三维结构模型能够帮助结构工程师在PCB布局阶段就完成磁元件的空间预留、绕组排布校核，避免后期打样出现安装干涉、绕组余量不足的问题。

　　从结构设计逻辑来看，这款环形磁芯采用等截面圆柱环结构，内外径与高度的比例经过多轮工程验证，既保证了磁路闭合无气隙带来的低磁阻优势，又兼顾了环形绕组绕制的操作便利性——光滑无毛刺的内外圆弧过渡，能够避免绕制漆包线时划伤绝缘层，降低绕组匝间短路的风险。磁芯的上下端面保持严格的平行度公差，在需要加装固定底座、灌封固定或者叠片使用的场景中，能够保证贴合面无间隙，减少装配应力带来的磁导率偏移问题。不同于异形磁芯需要匹配特定骨架的设计，这种标准圆柱环结构不需要额外配套塑料骨架，既可以采用机器自动绕线，也支持手工绕制多组绕组，在小批量样机试制阶段能够大幅缩短物料准备周期，适配共模电感、差模电感、电流互感器、脉冲信号变压器等多种磁元件的制作需求。

　　在实际设备应用场景中，这类磁芯的使用覆盖了从消费类电源适配器到工业伺服驱动器的宽范围领域：在交流输入端口，穿绕两组匝数相同、绕向相反的绕组即可构成共模扼流圈，利用铁氧体材料在高频段的高磁导率特性，抑制线路上的共模电磁干扰，避免设备自身的开关噪声传导到电网，同时阻挡电网中的尖峰脉冲进入设备内部电路；在DC-DC变换回路中，单组绕组绕制的环形电感能够作为储能电感使用，闭合磁路的结构让漏磁远低于开气隙的EI型磁芯，减少对周边敏感器件如霍尔传感器、高精度运放电路的磁场干扰；在电流采样回路中，单匝或多匝穿绕的磁芯可以构成高频电流互感器，实现主功率回路与控制回路的电气隔离，同时精准传递高频电流信号供控制环路做过流保护、电流环闭环控制使用。

　　从安装边界与尺寸适配角度，这款磁芯的圆柱形外轮廓没有突出的安装脚或者定位结构，实际装配时可以根据PCB空间选择多种固定方式：空间充裕的场景可以采用尼龙扎带穿过磁芯内孔直接绑定在PCB对应的固定孔位上，这种固定方式操作简单，不会给磁芯施加额外的夹持应力，避免应力导致的磁性能劣化；对于有抗振动要求的车载、工业设备场景，可以采用耐高温环氧树脂将磁芯底部粘接在PCB的丝印定位区域，或者采用适配内径的塑料卡扣卡入磁芯内孔完成固定，卡扣的定位柱可以直接插入PCB的安装孔做波峰焊或者压接固定，保证在宽温度范围、强振动工况下磁芯不会出现位移。在三维建模阶段，模型严格还原了磁芯的实际轮廓公差，工程师在做PCB布局时可以直接调用模型，核对磁芯与周边电容、功率管、散热片的安全间距，尤其是高压场景下，需要保证磁芯绕组与周边带电导体的爬电距离满足安规要求，精准的模型能够提前规避安规距离不足的问题，减少后期改版的次数。

　　设计这类通用磁芯结构时，需要重点考量的是不同绕线方式下的空间余量：磁芯内孔的有效绕线面积直接决定了可容纳的漆包线总截面积，模型中预留的内孔空间能够适配常规线径的多股绞合线或者三层绝缘线，满足安规绝缘的绕组厚度需求；磁芯的外壁到周边器件的距离，需要考虑绕线后绕组的外层绝缘胶带厚度，避免装配时绝缘层被周边尖锐结构划破。不同于开气隙的功率磁芯，这款无气隙环形磁芯的磁路连续均匀，在小信号滤波、共模抑制场景下的性能表现更稳定，不会因为气隙边缘效应导致的局部磁通饱和问题，同时环形结构的散热面积均匀分布在整个磁芯的内外表面，自然对流条件下的散热效果优于同体积的方块型磁芯，在长时间额定功率工作时，磁芯的温升能够控制在材料居里温度允许的范围内，避免高温下磁导率不可逆下降的问题。

　　在做整机EMC整改的场景中，这类标准磁芯的模型也能帮助工程师快速评估整改方案的可行性：比如在输入输出线上加装磁环时，可以直接调用模型核对线缆的直径是否能够穿过磁芯内孔，磁环的外径是否会和设备外壳的出线口结构产生干涉，提前预判整改方案的结构适配性，不需要等到拿到实物样品才发现安装空间不足的问题。对于磁元件生产商来说，精准的三维模型也能够作为绕线夹具设计、检测工装设计的基础参考，保证绕线过程中磁芯的定位准确，减少绕线时的磁芯破损率。
