小功率太阳能电池板焊接定位夹具与封装外壳

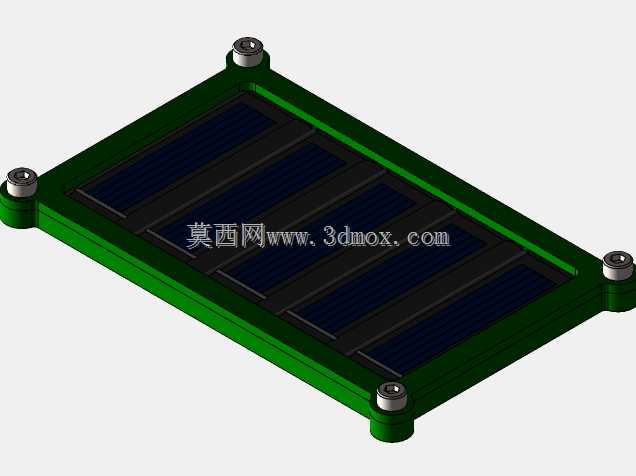

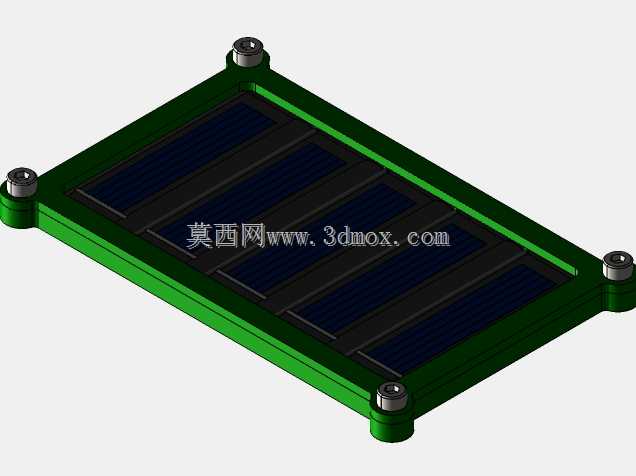

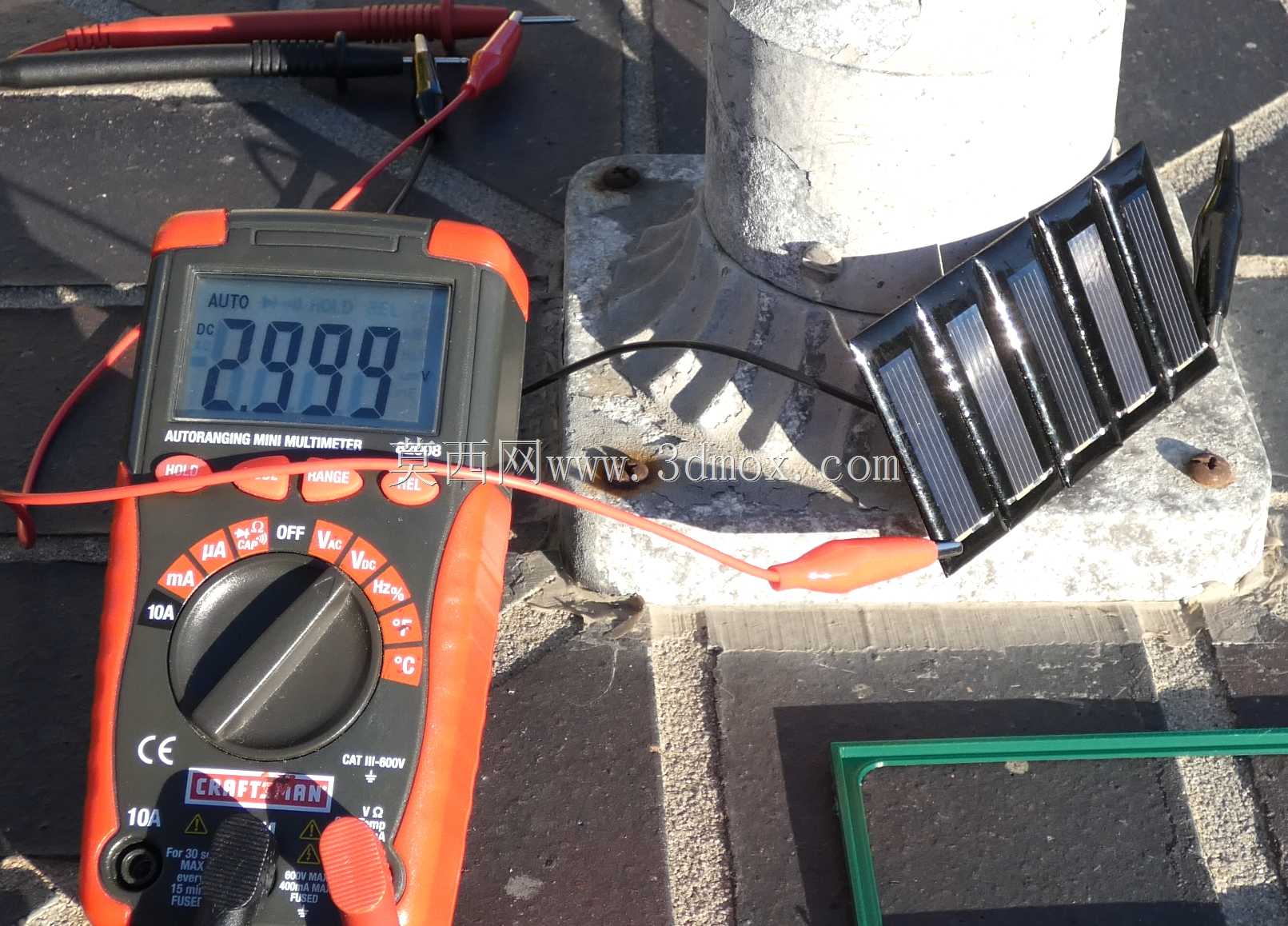

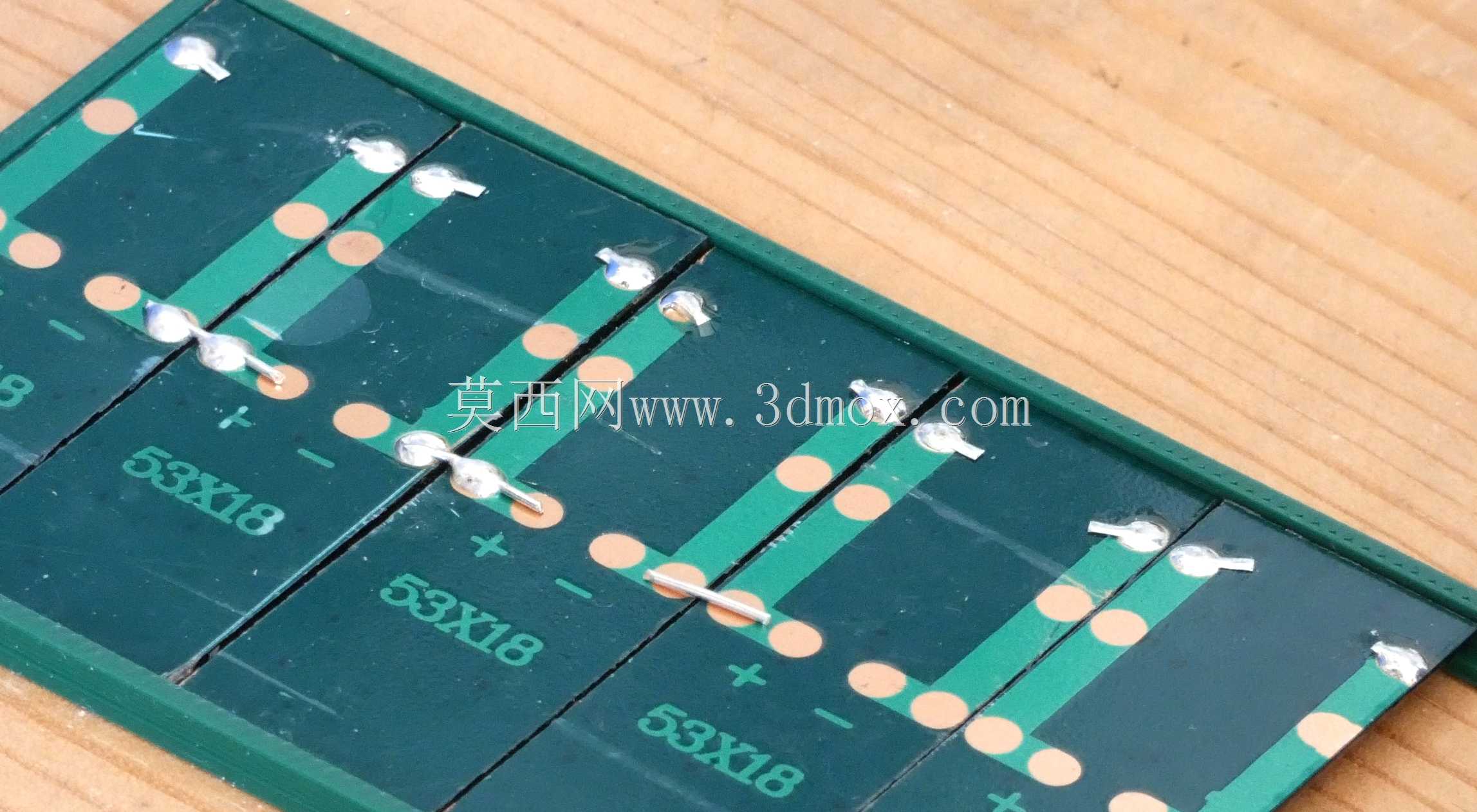

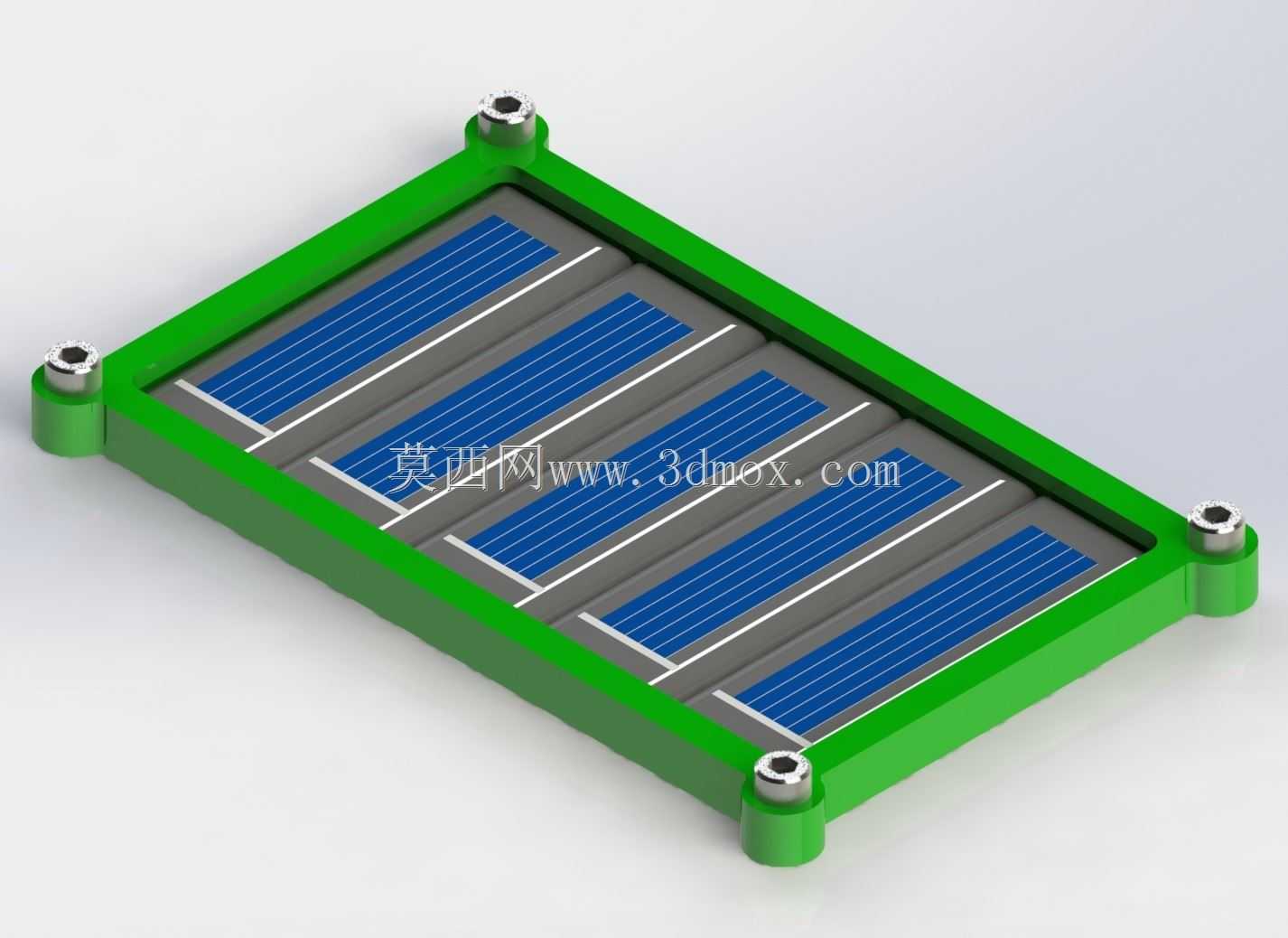

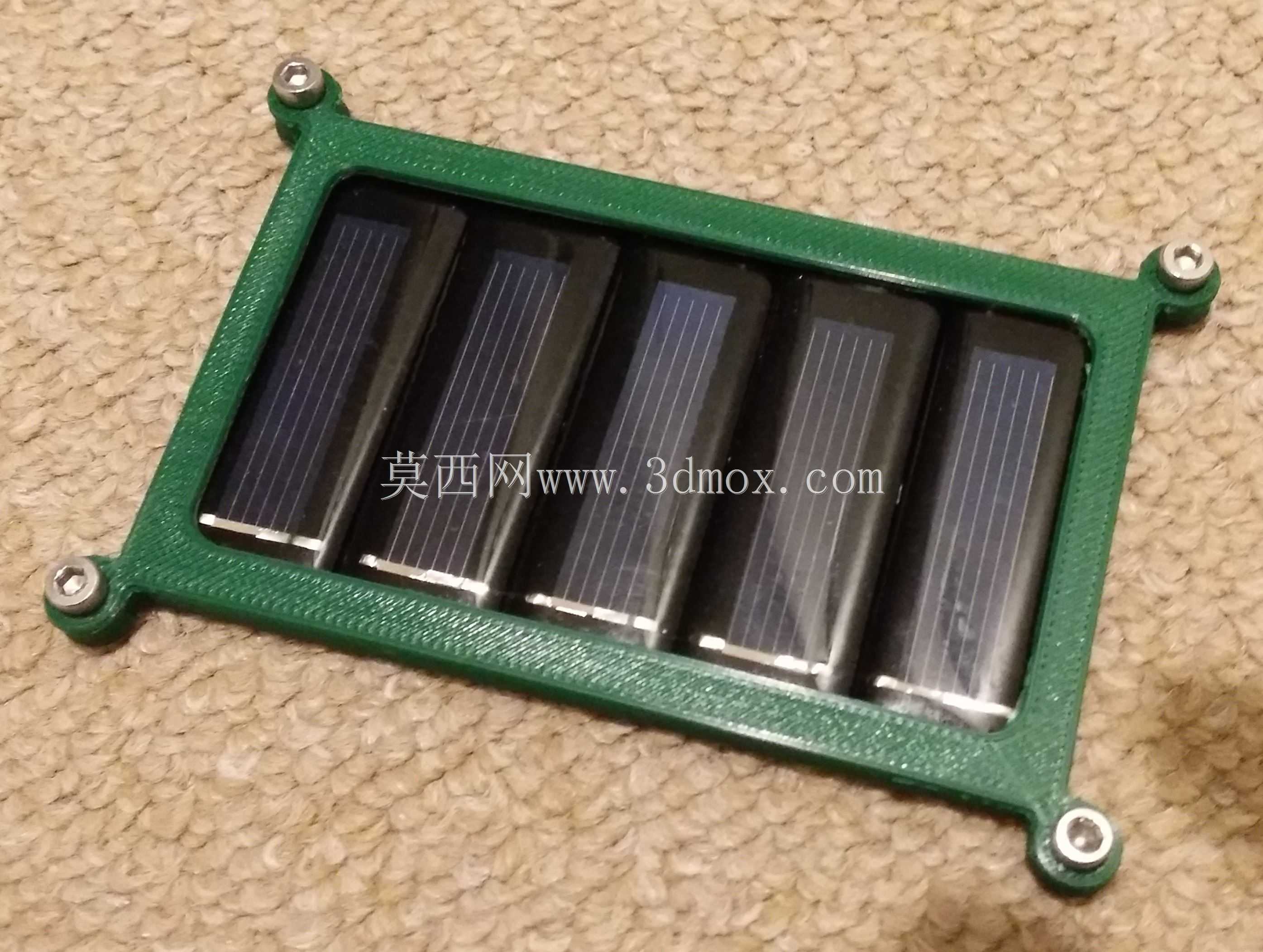

　　在小型离网光伏储能组件的试制与小批量生产环节，0.5V规格100mA输出的太阳能电池片焊接工序，长期存在片体定位偏移、焊后串接间距不均、封装后受力碎裂的痛点，这套结构同时覆盖焊接定位夹具与成品封装外壳的双重功能，适配5片串联的小功率光伏单元组装需求。整套结构的核心设计逻辑围绕焊接工序的操作便利性与成品使用的防护性展开，作为焊接夹具使用时，框架内侧的定位槽严格匹配单晶硅电池片的外形公差，每片电池片嵌入槽体后，相邻片的电极焊盘间距保持固定值，无需人工反复对位即可完成汇流带的焊接，避免手工对位带来的串接电压偏差——5片0.5V电池片串联后的开路峰值电压稳定在2.999V区间，刚好适配3V级超级电容器的充电阈值，

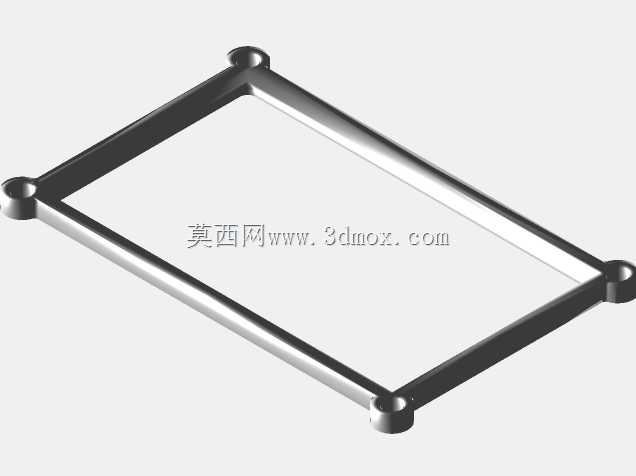

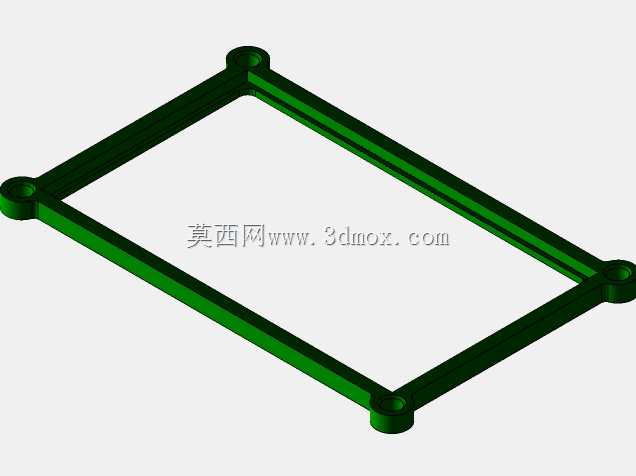

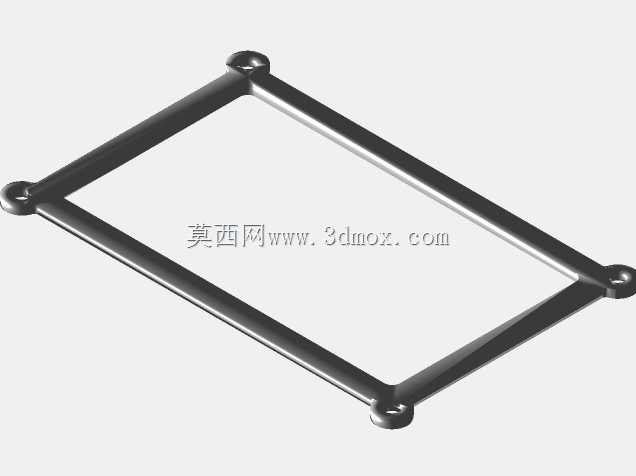

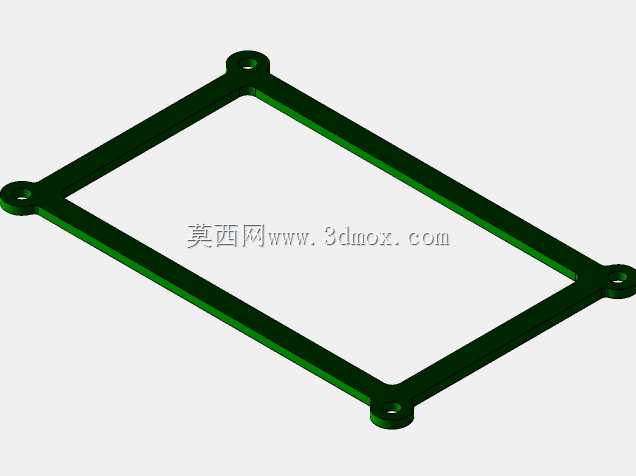

　　不会出现过压冲击损伤储能元件的问题。框架边角设置的M3黄铜嵌件是兼顾工装与成品功能的关键结构，焊接工序中，嵌件可配合快速压块将汇流带预压在电池片电极上，减少焊接时的手部扶持动作，降低焊锡偏移、虚焊的概率；焊接完成后无需拆卸电池片，直接通过M3螺钉配合端盖即可完成整体封装，省去了焊后转序的二次定位步骤，也避免转序过程中电池片受外力产生隐裂。外壳的边框采用带圆角的矩形结构，边角处的安装柱突出于边框平面，既可以作为焊接时夹具的支撑脚，让整个结构在工作台面保持稳定，也能在成品封装后作为对外安装的固定位，可直接通过螺钉固定在小型户外传感节点、微型光伏充电装置的基座上，安装边界预留了足够的螺钉操作空间，不会出现工具干涉的问题。

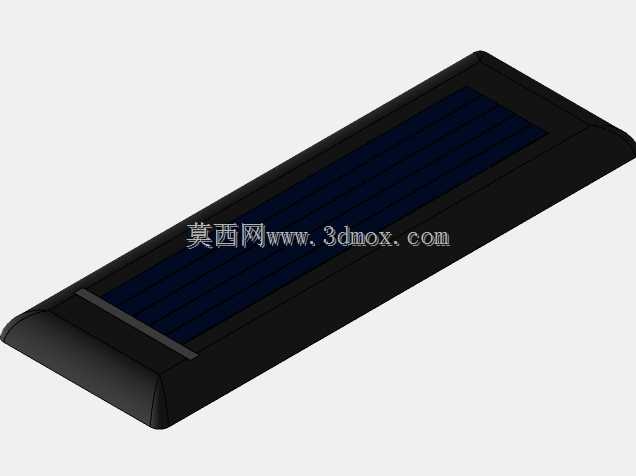

　　边框内侧的密封槽设计可配合薄型透明盖板实现封闭防护，将焊接完成的电池组完全封闭在腔体内，适配户外使用的防尘、防泼溅需求，避免水汽、灰尘附着在电池片表面影响发电效率，同时也能防止外力磕碰直接损伤易碎的硅基电池片。针对超级电容配套使用的安全需求，外壳内部预留了旁路二极管的安装位，可适配SM74611型智能旁路二极管的贴装空间，当超级电容出现极性反接、反向电流倒灌的情况时，二极管可快速导通泄放电流，避免反向电流冲击损坏太阳能电池片，也能降低电容短路带来的元件烧毁风险。这套结构同时兼容同尺寸250mA规格的太阳能电池片装夹与封装，仅需调整内侧定位槽的深度适配不同厚度的电池片即可，无需重新制作整套工装，

　　可覆盖小功率光伏组件从试制到小批量生产的多规格组装需求，在焊接工序中能将单组电池串的焊接对位时间缩短六成以上，焊后电池片的间距偏差控制在0.1mm以内，串接电压的一致性远高于纯手工焊接组装的产品，封装后的外壳可直接作为成品结构件使用，无需额外设计配套的防护壳体，大幅缩短微型光伏充电类产品的开发周期。
