小功率太阳能电池板焊接固定夹具及外壳

　　在小型离网光伏储能组件的小批量试制、教学实验场景中，多片小规格太阳能电池片的串焊定位一直是影响成品一致性的关键环节，这套结构正是针对0.5V、250mA规格多晶硅太阳能电池片的串焊作业与成品封装需求设计，同时兼顾焊接过程的定位夹持与焊后组件的防护承载功能。

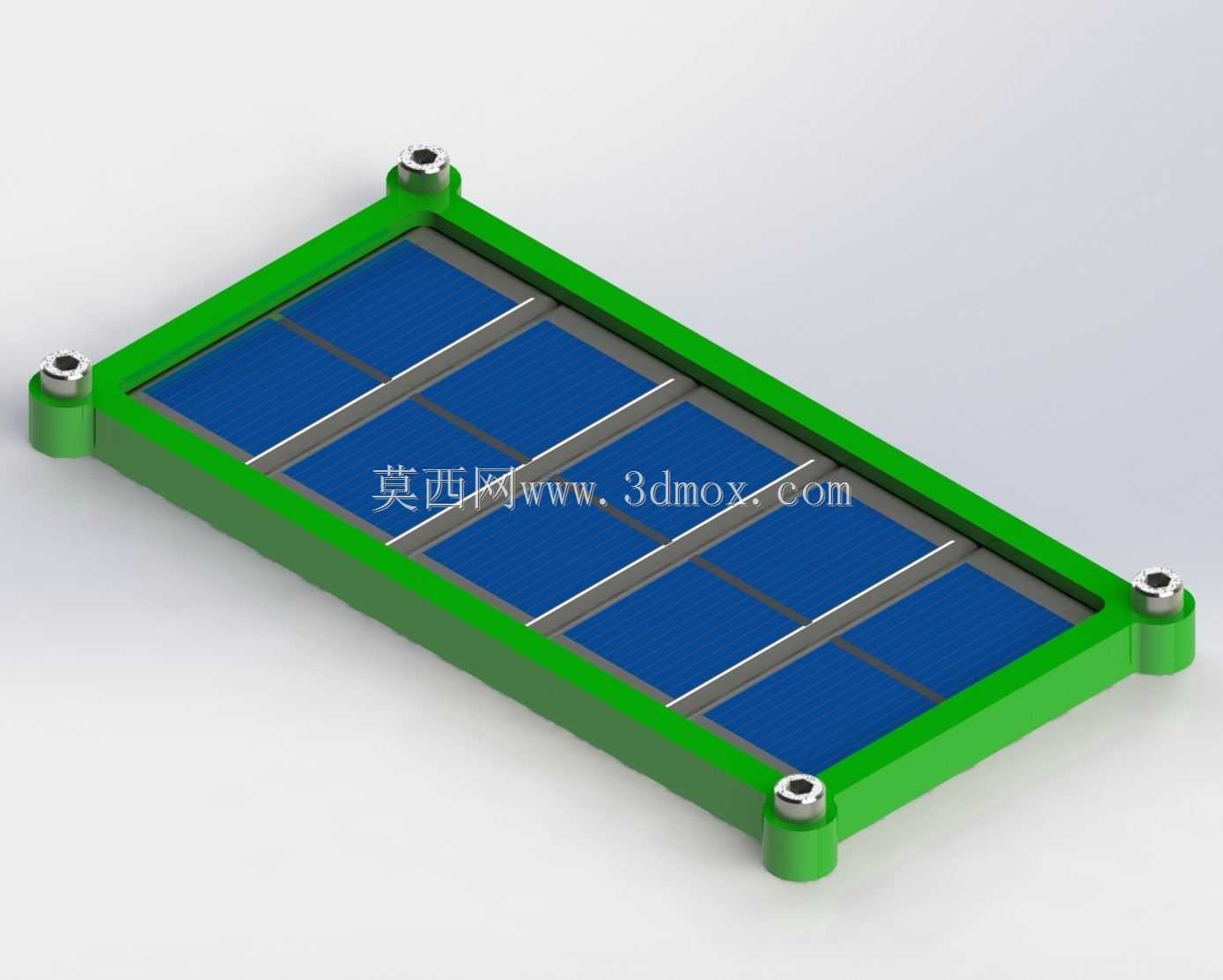

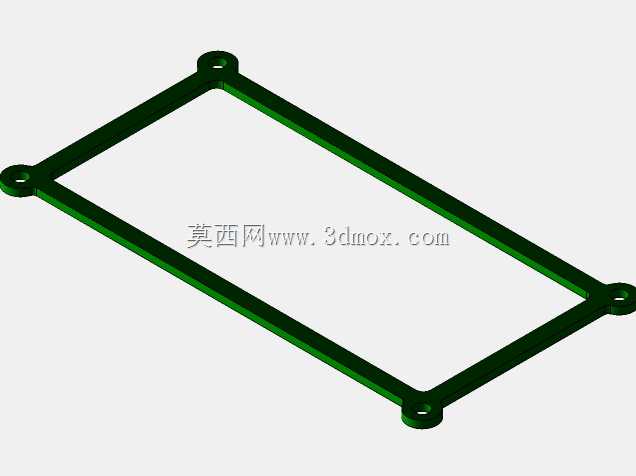

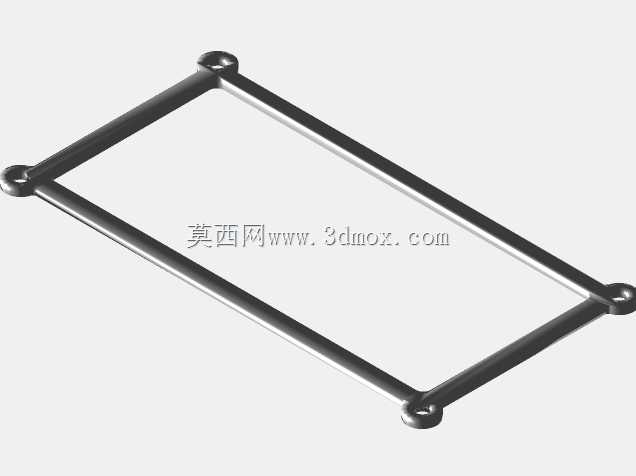

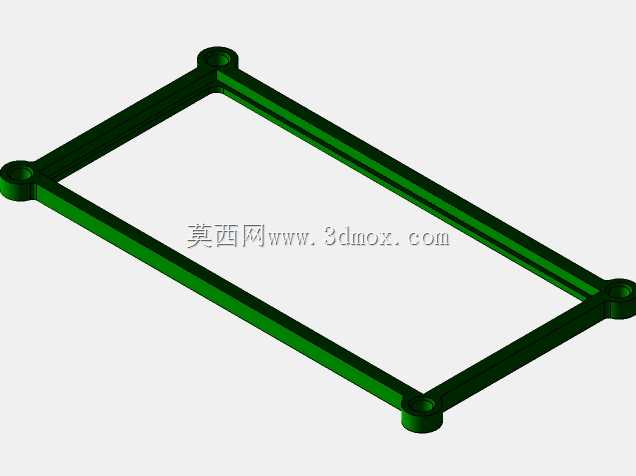

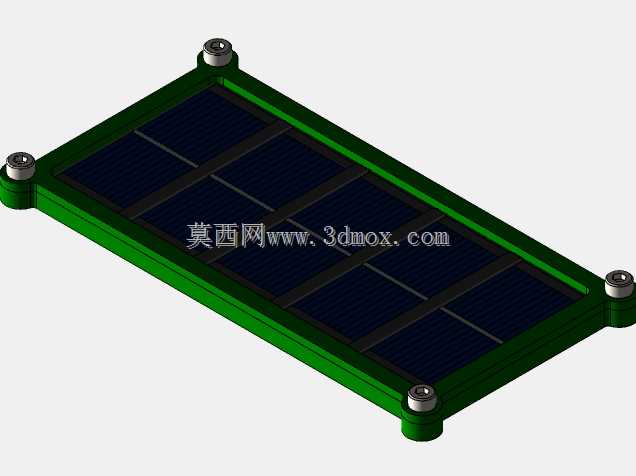

　　从实际作业逻辑来看，手工串焊小尺寸电池片时，最容易出现的问题是片间距不均、焊带偏移导致的串联电阻过大，或是焊接施压过程中电池片隐裂，这套夹具的边框采用带定位槽的框型结构，每片电池片的放置位置都预留了精准的嵌合槽位，五片电池片沿框体长度方向依次排布，相邻槽位之间预留了焊带走线的间隙，刚好匹配单片0.5V电池串联后总开路电压接近3V的输出特性，能够直接适配常见的3V级超级电容储能模块，无需额外调整串接数量。框体四角设置了带黄铜嵌件的安装柱，M3规格的紧固件可以穿过嵌件将夹具上盖与底座压紧，焊接作业时可以将排布好焊带的电池片牢牢固定在槽位内，避免手工按压导致的片体移位，压合力度通过嵌件的台阶高度控制，不会因为压力过大造成电池片边角崩裂，也不会因为压力不足导致焊带与电池片主栅线贴合不牢出现虚焊。

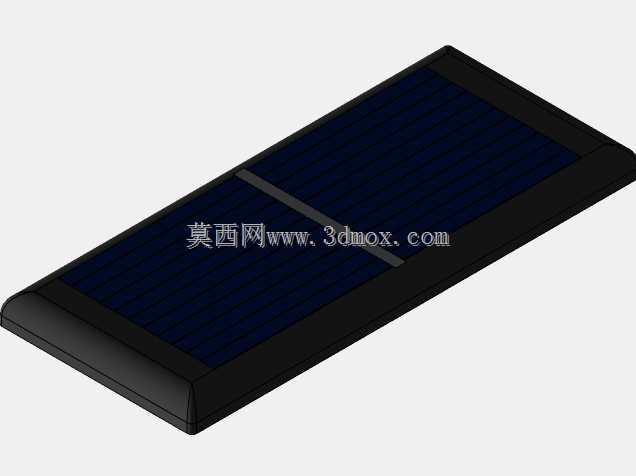

　　外壳部分与焊接夹具采用一体化适配设计，焊接完成后的电池串无需从夹具中取出，直接可以作为封装外壳的内支撑结构，框体本身采用耐候性工程塑料材质，边缘做了R角过渡处理，既能够避免组装过程中划伤操作人员，也能在户外使用时减少应力集中导致的框体开裂。四角的安装柱同时兼顾了成品安装功能，柱体中心的通孔可以直接穿入螺丝，将整个太阳能组件固定在小型实验装置、户外传感节点、便携储能小设备的安装面上，安装孔位的中心距经过匹配设计，兼容通用的小型光伏支架安装孔距标准，不需要额外制作转接件。

　　设计过程中重点考虑了焊接作业的操作便利性，框体的焊带走线槽深度刚好与电池片主栅线高度齐平，焊带放置后不会出现拱起或偏移，焊接时烙铁头可以顺利接触到焊带与主栅线的连接位置，不会被框体边缘遮挡。同时结构预留了防反充二极管的安装位置，配套的SM74611智能旁路二极管可以直接固定在框体端部的预留卡槽内，焊接时直接将二极管引脚与电池串的正负极引出端连接，就能避免超级电容反向电流倒灌损坏电池片，不需要额外在组件外部加装防护电路，大幅简化了小型光伏充电装置的组装流程。

　　从安装边界来看，整套结构的外轮廓尺寸适配五片串联的小规格电池片排布，整体厚度控制在较低范围，不会因为外壳过于厚重导致组件整体重量过大，适合便携类小型电子设备的供电场景。框体表面做了哑光处理，不会在户外使用时反射阳光影响电池片的受光效率，同时材质具备一定的抗紫外线老化性能，长期户外放置不会出现快速脆化的问题。电池片的受光面完全裸露在框体的开口区域，没有多余的遮挡结构，能够最大化利用受光面积，保证组件的输出电流达到设计的250mA额定值。

　　在实际试制场景中，这套结构既可以作为焊接工装重复使用，也可以作为成品外壳直接随组件交付，一套结构兼顾两道工序的使用需求，能够大幅降低小批量试制阶段的工装投入成本，同时减少电池片在工装与外壳之间转移过程中造成的隐裂、破损问题，特别适合学生电子竞赛、小型物联网传感节点供电、便携光伏充电小产品的原型制作场景使用。结构的所有棱角都做了倒钝处理，组装过程中不需要额外做毛边修整，3D打印或者小批量注塑加工都可以直接生产，不需要复杂的后处理工序。
