汽车产线气动装夹定位工装组件

　　这套气动装夹定位组件，核心应用场景集中在汽车零部件机加、总成装配工位的工件固定环节，区别于手动螺旋压紧夹具，整套组件依靠气动动力输出压紧力，适配直线输送、综合输送类产线的快换装夹需求，能在工件流转到工位后1秒内完成定位锁紧，加工或装配工序完成后快速松脱，匹配产线15-30秒的节拍要求，不会因为装夹环节拖慢整线流转效率。

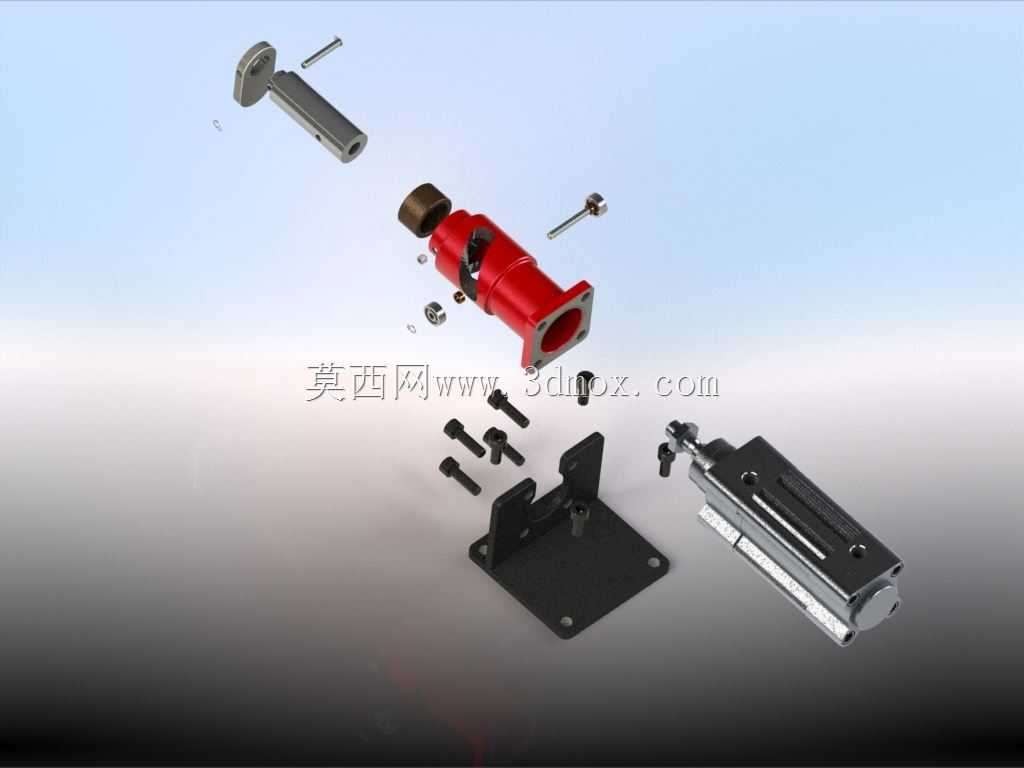

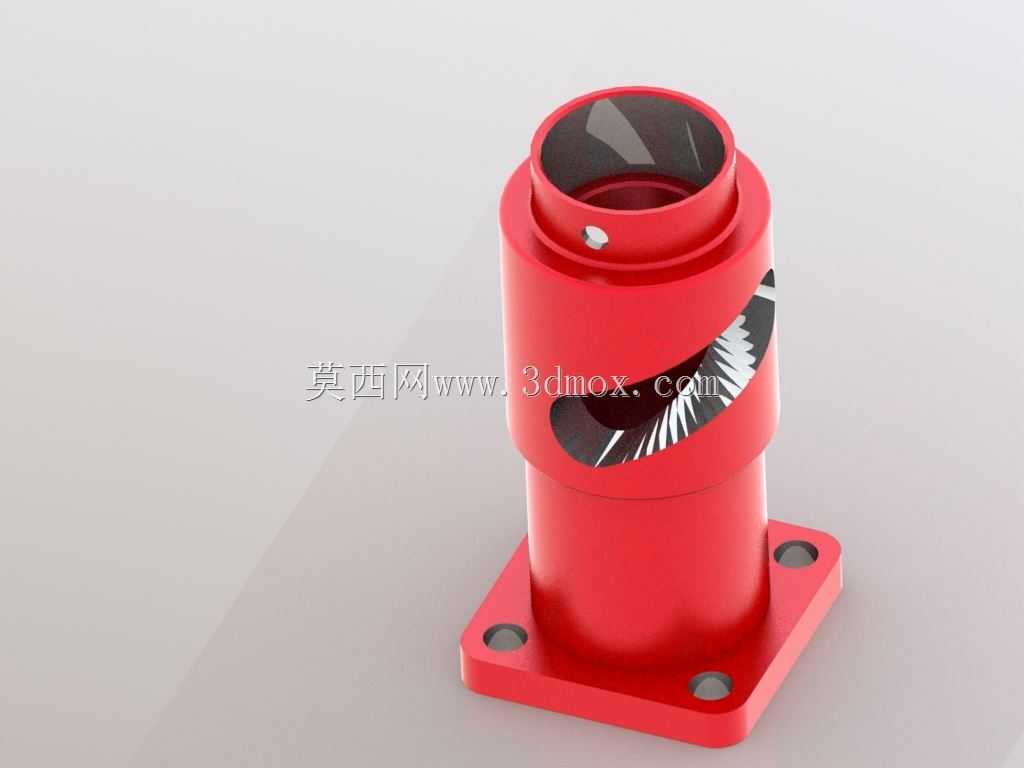

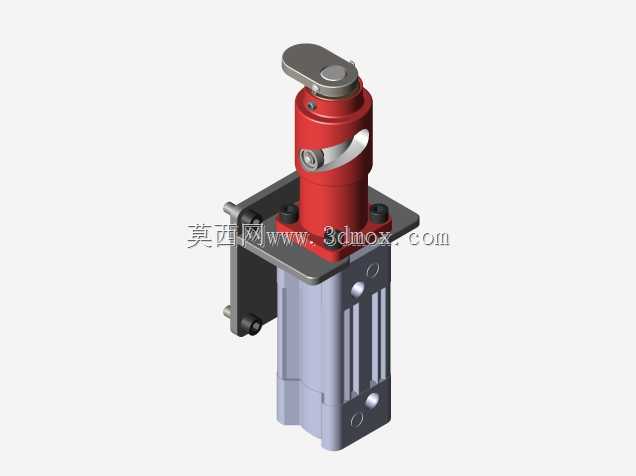

　　从实际用途来看，组件拆分后包含三个核心功能段：左侧的小型导向压头负责工件侧边的辅助顶紧，避免加工过程中工件出现侧向窜动；中间的红色气动执行主体是整套夹具的动力核心，内置活塞结构，通入0.5-0.7MPa的压缩空气后即可输出轴向压紧力，前端的棕色缓冲垫能避免硬接触刮伤工件表面的涂装或机加面；右侧的直线导轨滑台组件负责压紧端的行程导向，保证压头每次伸出、缩回的位置重复精度控制在0.02mm以内，不会出现压偏、错位的问题；底部的黑色安装底板是整套组件的承载基准，所有功能件都通过内六角螺栓固定在底板上，安装时只需将底板通过四个角的安装孔锁在工位型材架或工作台面上即可完成固定，不需要额外做复杂的调平工序。

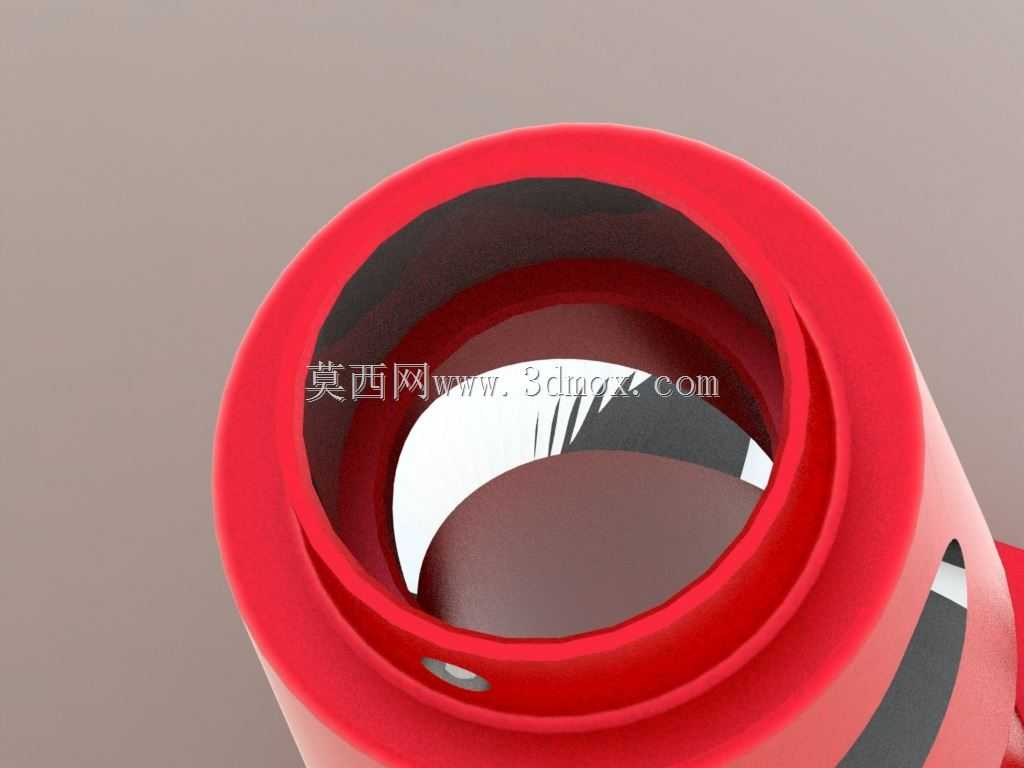

　　设计思路上，整套组件采用模块化拆分结构，所有连接螺栓都采用标准内六角圆柱头螺钉，易损件比如前端缓冲垫、活塞密封件都可以单独拆卸更换，不需要整体报废更换整套夹具，能降低产线的运维备件成本。导向部分没有采用额外的铜套衬套结构，而是直接在执行主体的缸体内壁做珩磨处理，表面粗糙度达到Ra0.8，既保证了活塞杆的滑动顺畅度，又减少了多余零件的装配累积误差。安装边界方面，整套组件组装完成后的总长度控制在280mm以内，宽度120mm，总高度110mm，不会占用过多的工位安装空间，适配多数汽车零部件产线的工位预留尺寸；安装底板的四个固定孔采用长圆孔设计，允许安装时做±5mm的位置微调，抵消工位架加工的位置误差，不需要在安装时重新配钻安装孔。

　　实际使用过程中，这套组件不需要额外搭配复杂的控制回路，只需要在气路中串联一个两位五通电磁阀，即可配合产线的PLC信号完成压紧、松脱的动作切换，气路接口采用标准G1/8螺纹，能直接对接产线通用的压缩空气管路，不需要做转接头适配。针对汽车产线常见的铝制壳体、冲压钣金件的装夹需求，压紧力可以通过进气压力调整，范围覆盖50N-300N，既不会因为压力过大压变形薄壁工件，也不会因为压力不足导致加工过程中工件移位。所有外露的金属部件都做了发黑或阳极氧化处理，能抵御产线环境中的切削液、润滑油腐蚀，延长组件的使用寿命，日常运维只需要定期在活塞杆表面涂抹少量润滑脂，即可保证长期运行无卡滞。
