小型多晶太阳能供电板结构设计

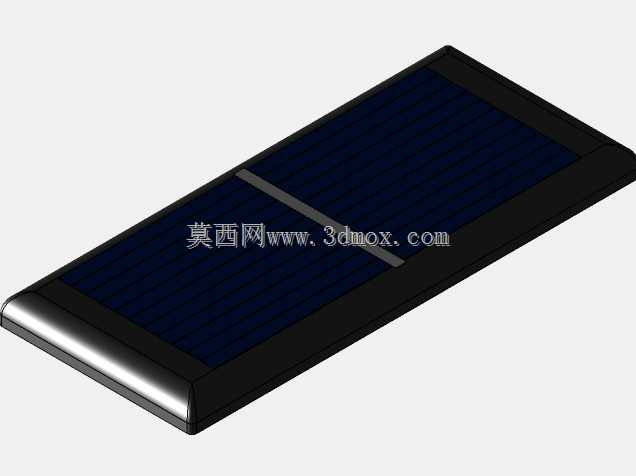

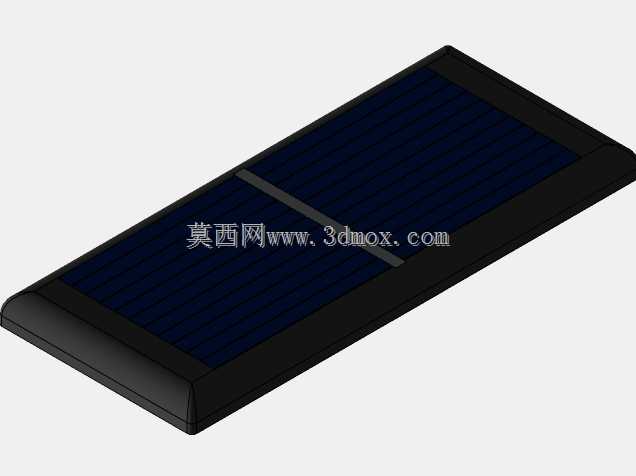

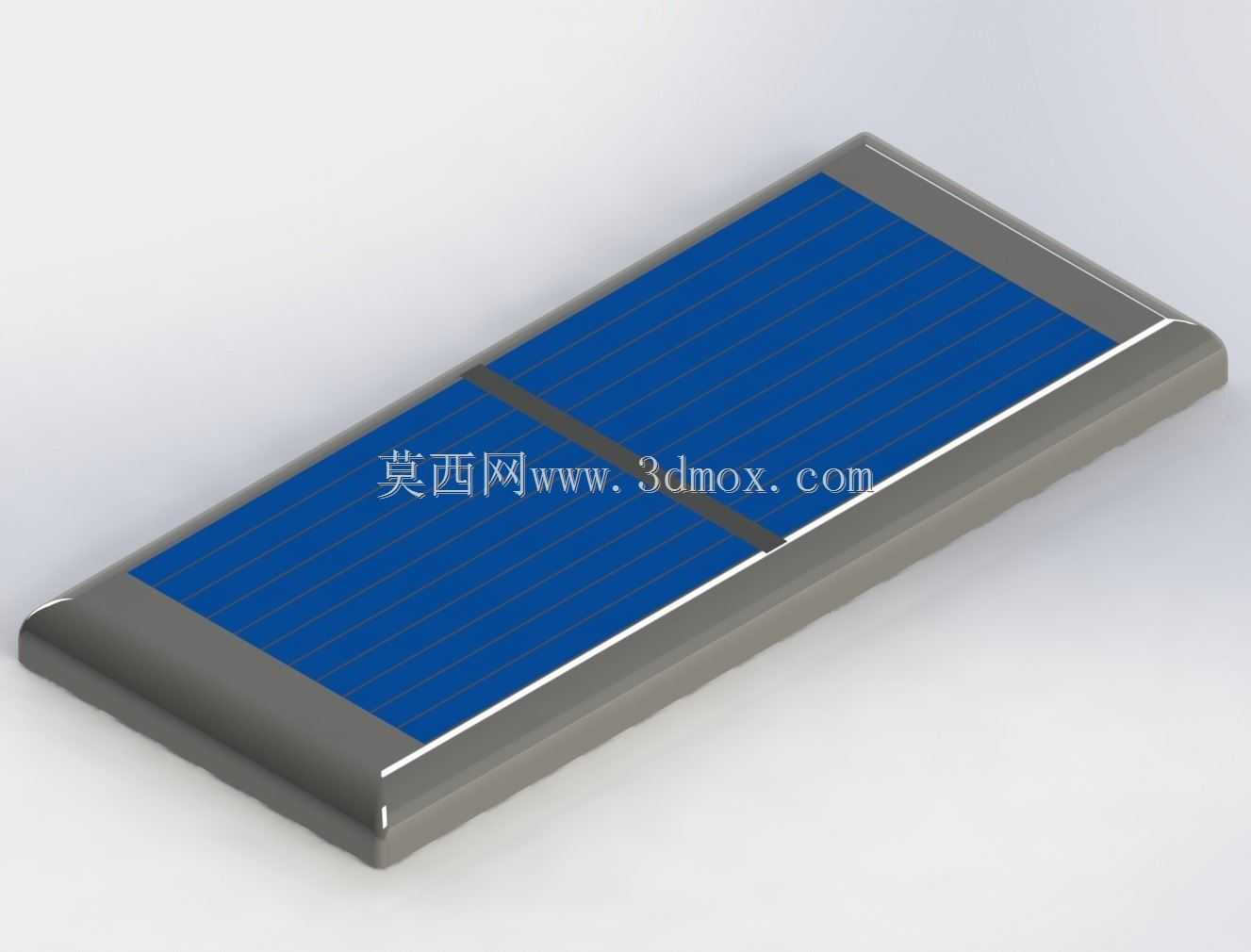

　　做小型户外传感节点、低功耗便携设备的供电方案选型时，这类小尺寸多晶太阳能板是绕不开的选项，我之前做野外温湿度采集终端的结构适配时，就反复核对过这类板件的安装边界与输出特性。先从实际应用场景说，这类0.5V规格的小板子，单块输出电流在250mA级别，单独使用没法直接给常规锂电池供电，最常见的用法是多块串联后搭配超级电容储能，给野外的低功耗物联网节点、小型光伏玩具、庭院微型照明模组供电，尤其是那种不需要持续大电流、只需要间歇工作的设备，比如土壤墒情监测的传感端，平时靠电容储能维持休眠供电，唤醒传输数据时的瞬时电流也能靠电容放电补能，完全不需要搭配复杂的充电管理电路，结构上做起来也简单。

　　从设计思路上看，这类小功率多晶板的结构没有做复杂的边框加固，整体是层压封装结构，表层是高透的钢化玻璃或者PET覆膜，底层是防水背板，边缘用环氧树脂做密封处理，我之前拆过同规格的成品板，边缘的密封层厚度大概1mm左右，做安装结构的时候要注意给边缘留出避让空间，不能让安装压块直接压在电池片的层压区域，不然长期户外冷热交替容易出现层压开裂、进水短路的问题。尺寸上我之前实测的同规格板件，长宽大概在48.6mm、21mm左右，整体厚度3mm，这个尺寸是专门适配小型便携设备的外壳内腔的，做外壳设计的时候，要在受光面留出比板件轮廓大0.2mm的安装槽，槽深控制在2.8mm，让板件的受光面刚好和外壳表面齐平，既不会突出外壳被剐蹭，也不会凹陷太多造成积灰挡光。

　　实际选型做结构适配的时候，要注意几个容易踩坑的点：首先是输出特性，晴天正午开路电压大概在0.6V左右，不同批次的电池片因为硅片纯度的差异，开路电压会有0.05V左右的波动，做串联组合的时候，尽量挑选同批次输出参数一致的板件，不然会出现木桶效应，整组的输出电流被参数最差的那块板拉低。之前做5块串联给3V超级电容充电的方案时，我特意在每块板的输出端加了低压降的肖特基二极管做防反灌，避免夜间电容电压反向加在电池片上造成漏电，结构上把二极管直接贴在板件背面的空白区域，用导热胶固定，不需要额外占安装空间。

　　安装边界上，这类小板件没有预留专门的安装孔，常规的固定方式有两种，一种是用耐高温的双面胶直接贴在外壳内壁的安装位上，适合室内或者无强振动的场景；另一种是做两个L型的塑料压块，压住板件的两个短边边缘，压块的压紧位置要选在边缘密封胶的区域，不能压到蓝色的电池片栅线位置，不然压应力会造成栅线断裂，直接导致整板输出失效。另外要注意，板件的输出引线是从背面的短边一侧引出的，引线长度一般留30mm左右，做外壳走线槽的时候要在对应位置留出2mm宽的出线缺口，避免引线被外壳压破绝缘层造成短路。

　　从功能特性来说，多晶材质的小功率板相比同尺寸的非晶板，弱光发电效率要高不少，哪怕是阴天的散射光环境下，也能输出几十微安的电流给电容补能，适合长期在户外无人值守的低功耗设备使用，而且多晶板的衰减速度比非晶板慢，正常户外使用三四年后，输出功率还能保持初始值的80%以上，做长期部署的设备时，不需要频繁更换供电部件。做三维建模的时候，要把表层电池片的栅线结构、边缘的密封圆角、背面的引线位置都还原准确，尤其是板件四个角的R角，我之前测过同规格板的R角大概是2mm，做安装槽的时候如果把角做成直角，板件放进去会出现卡滞，没法完全贴合安装位。另外要注意，板件的受光面是有0.1mm左右的凸起覆膜的，做外壳透明视窗的时候，要和受光面留出0.3mm的间隙，避免运输振动的时候视窗刮花电池板表层，影响透光率。

　　之前做过一个便携应急指示牌的项目，就是用6块这个规格的多晶板串联，搭配10F的超级电容，给高亮的LED指示灯供电，白天光照充足的时候3小时就能把电容充满，夜间可以持续点亮指示灯8小时以上，结构上把6块板并排嵌在指示牌的正面，每块板之间留1mm的间隙打密封胶，整体防水等级可以做到IP65，完全满足户外露天使用的要求。做结构验证的时候，我特意做了高低温循环测试，在-20℃到60℃的环境下放置72小时，板件的密封层没有出现开裂，输出参数也没有明显漂移，完全能满足常规户外设备的使用要求。
