楔形力学实验夹持工装结构设计

　　这套楔形夹持结构主要面向材料力学、结构动力学相关的实验教学与原理验证场景，是高校力学实验室、小型科研测试台架中用于装夹测试样件、传递法向加载力的核心执行部件，区别于常规螺纹夹持、液压夹持结构，其依靠楔面的自锁特性实现无额外动力源的夹紧动作，在低频次、小载荷的定性力学实验中有着极高的使用性价比，无需配套液压站、气源等辅助动力设施，仅依靠加载端的位移输入即可同步完成夹紧与加载动作，大幅简化实验台架的整体搭建复杂度。

　　从功能特性来看，该结构核心利用楔面的角度匹配实现力的方向转换，将竖直方向的加载力分解为垂直于样件夹持面的法向正压力，以及沿加载方向的测试拉力，当楔面角度设计在自锁角范围内时，加载力越大，夹持面产生的正压力就越高，可有效避免测试过程中样件打滑、窜动的问题，无需额外设置夹紧力调节机构。结构中两侧对称布置的弹性复位构件，可在加载力卸除后自动带动楔块复位，快速松开被夹持样件，缩短实验操作的辅助时间，适配多组样件连续测试的实验节奏。

　　设计过程中首先围绕夹持力的传递路径做了几何拓扑优化，将楔块的直段工作区作为法向力的主要计算区间，规避楔块端部圆弧过渡区的受力波动对测试数据的干扰，所有铰接位置均采用小间隙配合的销轴连接，既保证运动部件的动作灵活性，又将连接间隙控制在实验允许的误差范围内，避免空行程影响测试精度。结构中各运动部件的质量分布经过匹配设计，左右对称的翼状构件质量差控制在5%以内，降低加载过程中偏载力矩对夹持稳定性的影响，中间的连接柱采用小直径细长结构，在保证连接强度的前提下尽可能降低运动部件的整体惯量，减少动态测试过程中惯性力带来的测试误差。

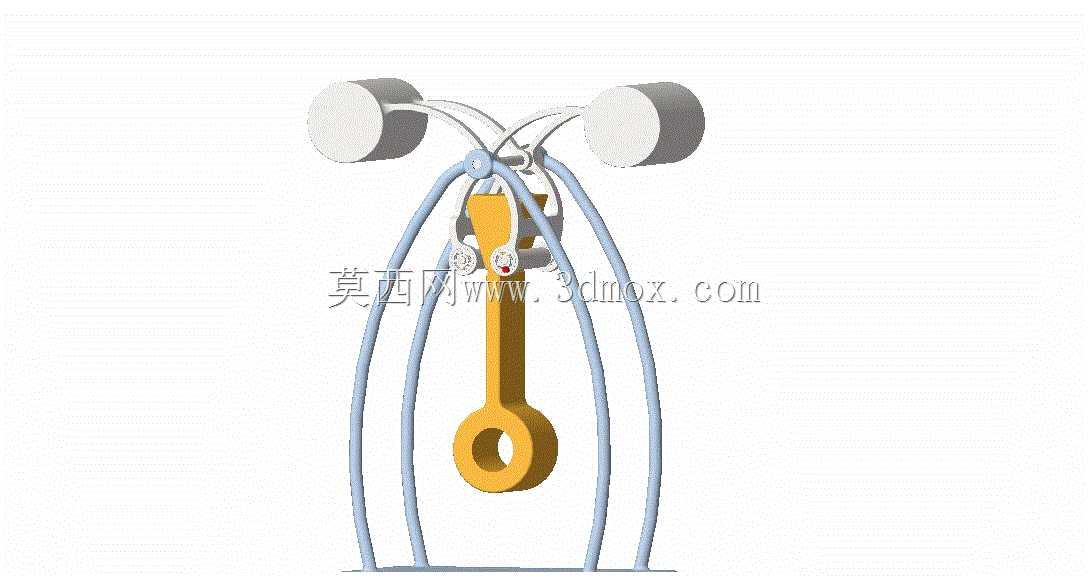

　　从安装边界来看，该夹持结构上端的两个圆形连接端可直接与实验台架的固定横梁铰接，下端的带孔吊耳结构可直接连接加载砝码或者拉力传感器，整体安装接口采用通用的销轴连接尺寸，可适配多数常规力学实验台架的安装孔位，无需额外做转接件设计。结构整体的外轮廓尺寸紧凑，两侧弹性构件的最大外伸距离控制在常规实验台架的操作空间范围内，安装时仅需保证上端两个铰接点的同轴度误差在0.1mm以内，即可保证楔块动作过程中无卡滞，夹持力均匀分布在样件两侧。

　　实际使用过程中，该结构可完成不同厚度片状样件、棒状样件的夹持测试，仅需调整楔块的初始安装位置即可适配一定尺寸范围内的样件装夹，无需更换夹持钳口等配件。在动力学模拟验证阶段，结构在无摩擦重力启用的工况下，楔块法向力的输出线性度可保持在较好水平，能够直观展示楔面传力、自锁特性的力学原理，既可以作为实验设备的功能部件使用，也可以作为机械原理教学的演示模型，帮助学习者理解斜面机构的力传递规律、运动副间隙对机构动作的影响，以及对称结构在抵消偏载、提升运动稳定性方面的设计要点。结构中所有受力构件的截面尺寸均经过强度校核，在额定实验载荷下不会出现塑性变形，铰接销轴采用耐磨材质制作，可承受长期反复铰接转动的磨损，满足实验室高频次教学使用的寿命要求。
