金属切削加工用钻磨主轴结构设计

　　在精密金属加工车间的日常生产里，钻磨复合工序一直是小尺寸内孔、端面精加工环节的核心工序，这类工序对执行端的主轴部件刚性、回转精度、装夹适配性都有极高要求，本次涉及的钻磨主轴，正是面向台式钻磨机、小型专用金属切削设备开发的核心回转执行部件，主要承担钻削、磨削两类加工动作的扭矩传递与刀具装夹功能。从实际应用场景来看，这类主轴多配套在小型台式加工设备、专用组合机床上，用于小型五金零件、模具镶件、精密轴类零件的端面磨削、内孔钻削、倒角去毛刺等工序，相比单一功能的钻削主轴或磨削主轴，这类复合结构主轴可以减少设备换刀频次，在一次装夹定位下完成多道工序加工，有效降低小型零件加工过程中的重复定位误差，提升小批量精密零件的加工效率。

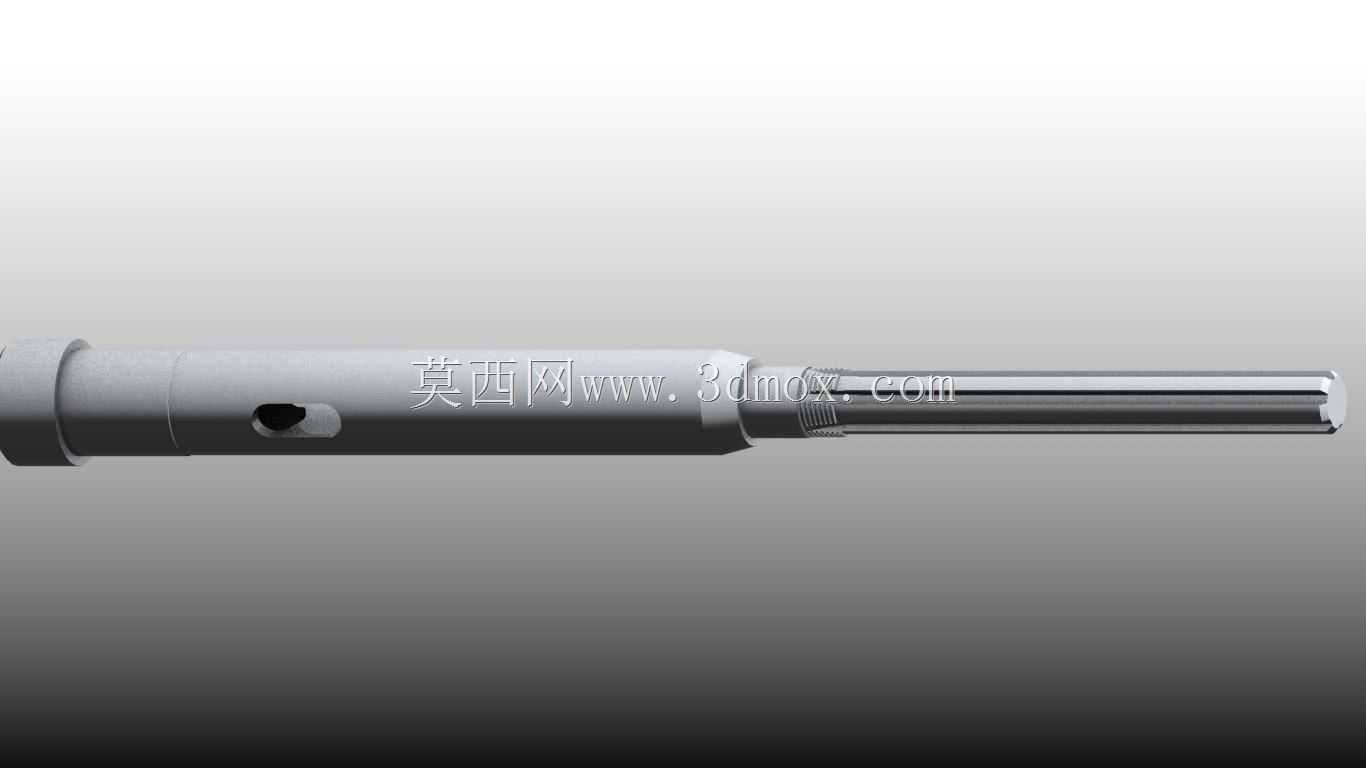

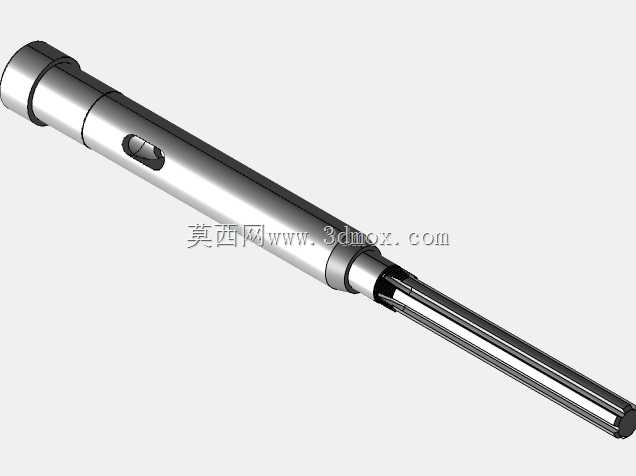

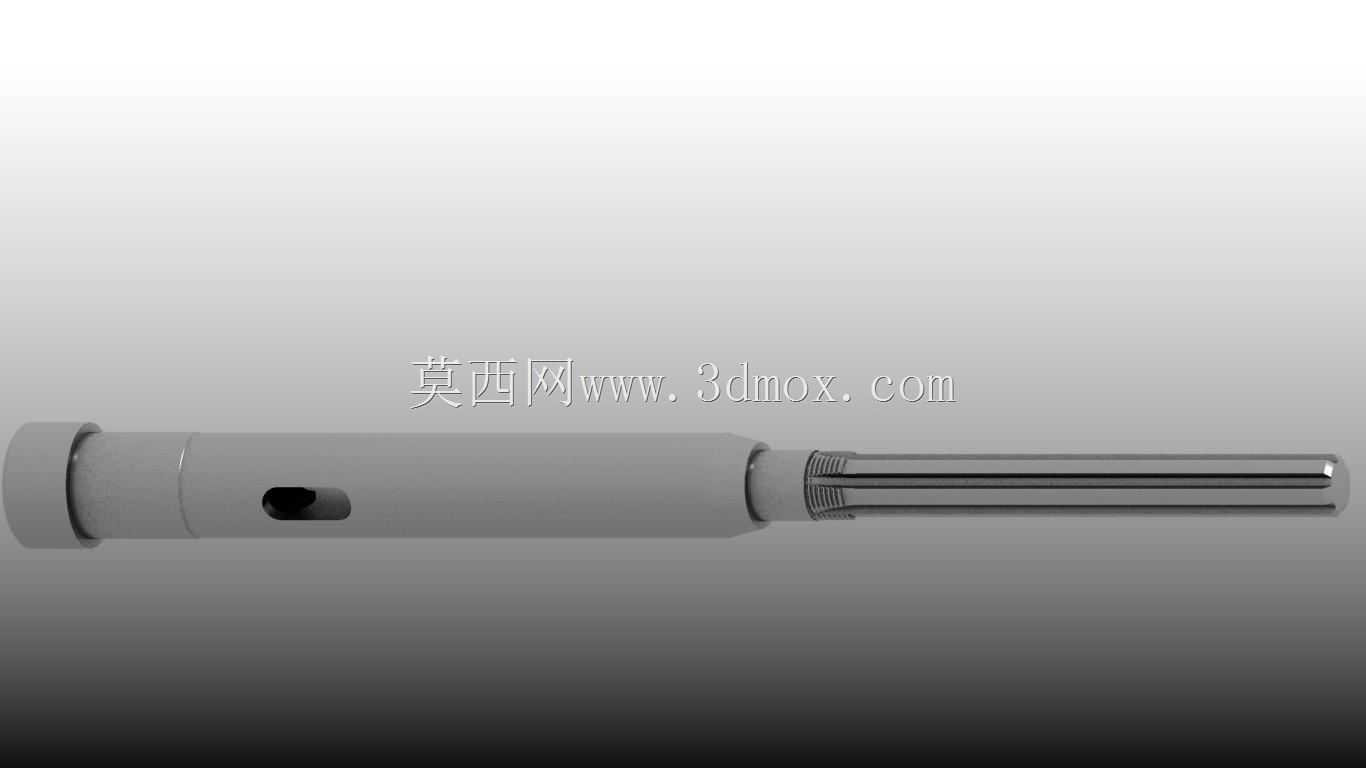

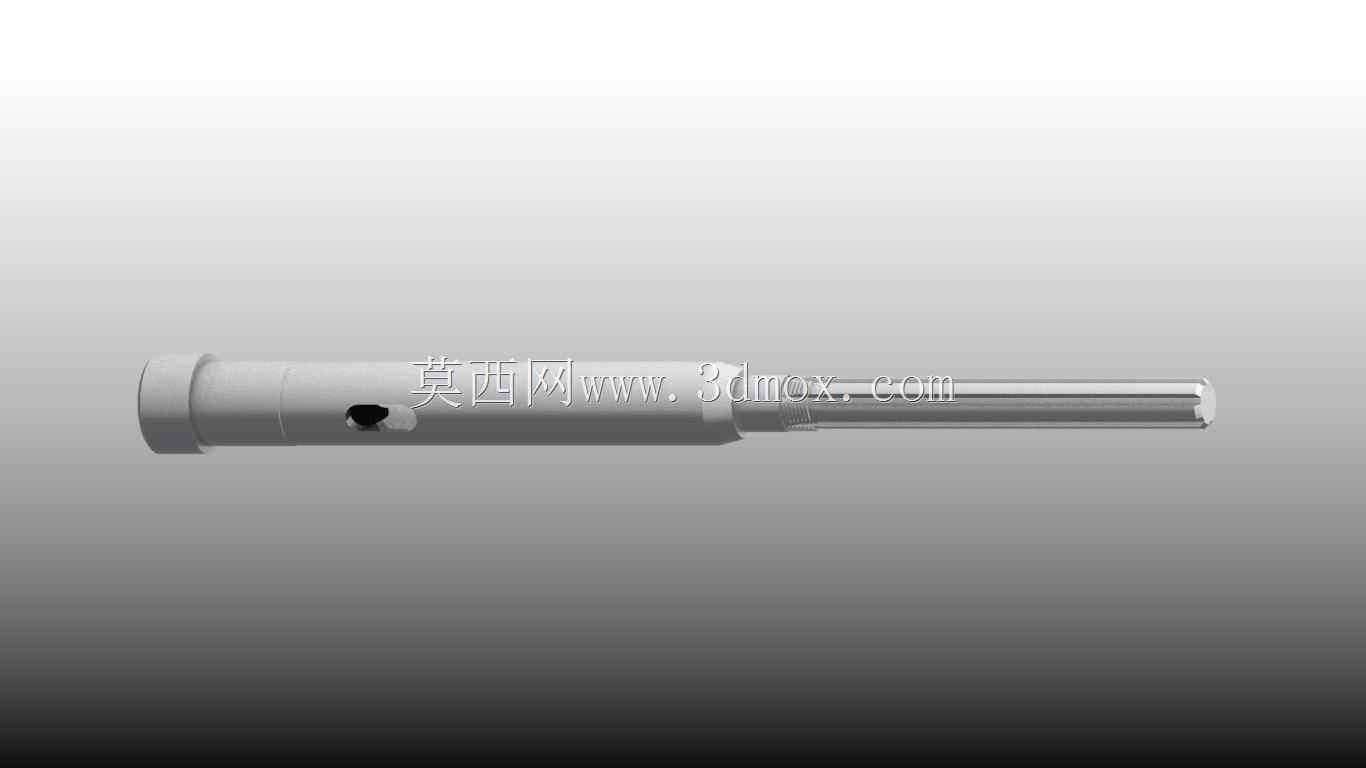

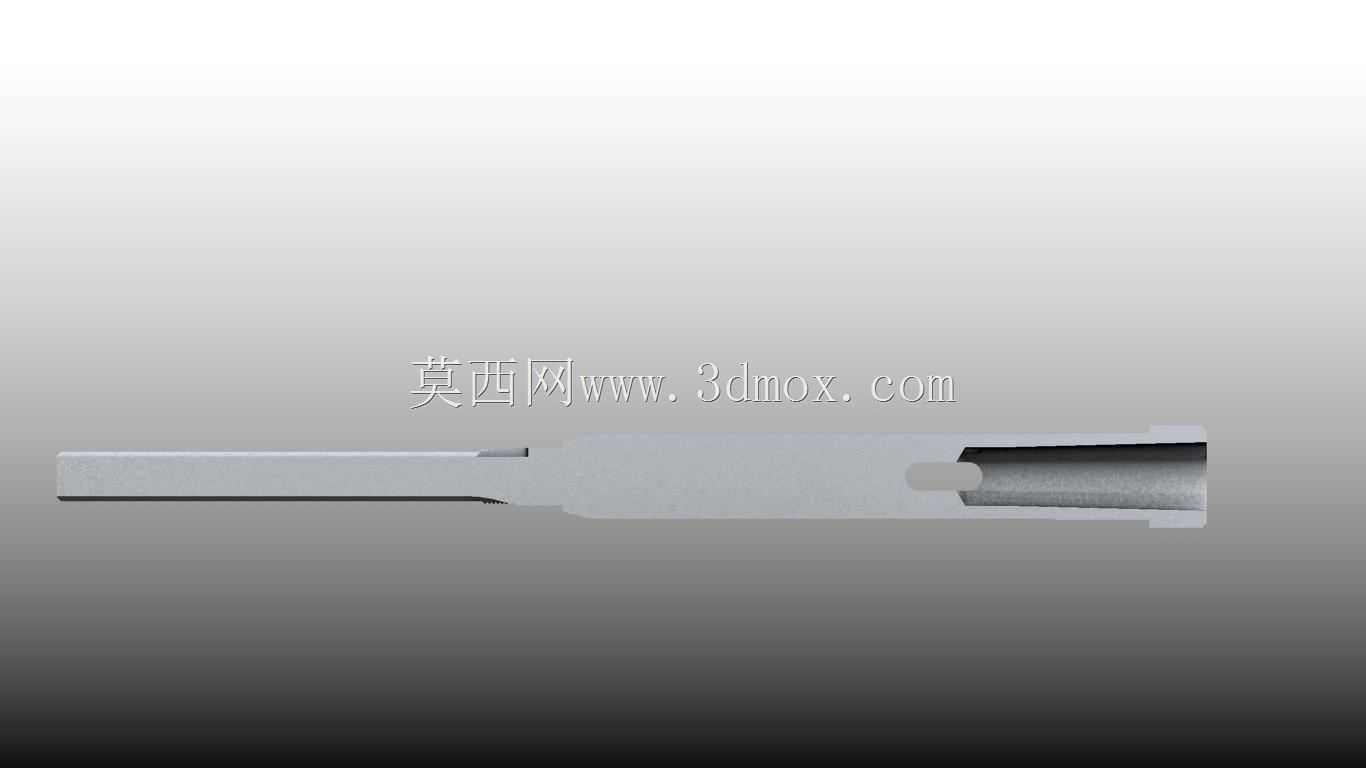

　　从结构设计思路来看，这款主轴采用了分段式阶梯轴结构，整体沿轴向分为刀具装夹段、轴承配合段、传动连接段、锁紧定位段四个功能区域，各段轴径根据受力情况做差异化设计：刀具装夹段采用弹性夹套配合锁紧螺母的结构，可适配不同柄径的钻头、磨头刀具，装夹段外圆做了高精度磨削处理，保证夹套装配后的同轴度，避免刀具高速回转时出现径向跳动；轴承配合段的轴径公差控制在IT5级精度，表面粗糙度达到Ra0.8以下，可适配深沟球轴承或角接触轴承的装配需求，两段轴承位之间预留了足够的跨距，能够平衡主轴高速回转时的径向切削力，减少加工过程中的振颤；传动连接段设计有键槽与锁紧定位孔，可通过平键连接带轮或联轴器，传递电机输出的扭矩，键槽的位置与深度经过受力校核，

　　能够承受钻削时的大扭矩冲击与磨削时的持续回转载荷；锁紧定位段设计有径向锁紧孔与轴向定位台阶，装配时可通过锁紧螺钉将主轴与轴承座、传动件做轴向固定，避免主轴高速回转时出现轴向窜动。从安装边界与尺寸适配角度来看，这款主轴的整体轴向长度控制在适配小型台式设备的安装空间范围内，最大外圆直径满足常规小型主轴箱的安装孔径要求，各段轴肩位置都做了退刀槽设计，方便轴承、隔套、密封件的装配，不会出现装配干涉问题；主轴外露的刀具装夹端设计有防尘密封结构，可阻挡磨削过程中产生的金属碎屑、磨削液进入轴承腔，延长轴承的使用寿命。在实际加工过程中，这类主轴的刚性表现直接决定加工质量，设计时通过有限元分析对主轴受力变形量做了校核，在最大钻削扭矩、

　　最大磨削径向力的工况下，主轴前端的变形量控制在0.005mm以内，能够满足IT7级精度的孔加工与表面粗糙度Ra1.6以下的磨削加工要求。不同于大型加工中心的高精度主轴，这类面向小型加工设备的钻磨主轴更侧重结构可靠性与装夹便捷性，不需要复杂的冷却润滑回路，采用脂润滑即可满足日常使用需求，维护成本更低，非常适合小型加工车间、五金维修站点、教学实训设备的配套使用。在刀具适配方面，除了标准的直柄钻头、磨头，还可以通过更换不同规格的弹性夹套，适配锥形磨头、中心钻、倒角刀等多种小型加工刀具，拓展设备的加工范围。主轴的传动端既可以适配皮带轮做减速传动，满足钻削时的大扭矩低转速需求，也可以直接连接高速电机做直连传动，满足磨削时的高转速精加工需求，不同的传动连接方式不需要对主轴结构做改动，仅需调整传动段的连接件即可实现，具备较强的通用性。从装配工艺角度来看，这款主轴的所有配合面都设计了合理的装配倒角，轴承装配位置预留了热装间隙，装配时不需要做额外的修配加工，即可完成整轴的组装，降低了生产装配的难度，适合批量加工制造。在实际使用过程中，操作人员只需要定期检查锁紧螺母的预紧力、补充轴承润滑脂，即可保证主轴长期稳定运行，不需要复杂的日常维护操作。
