带轴向排屑槽的钻磨加工专用套筒结构

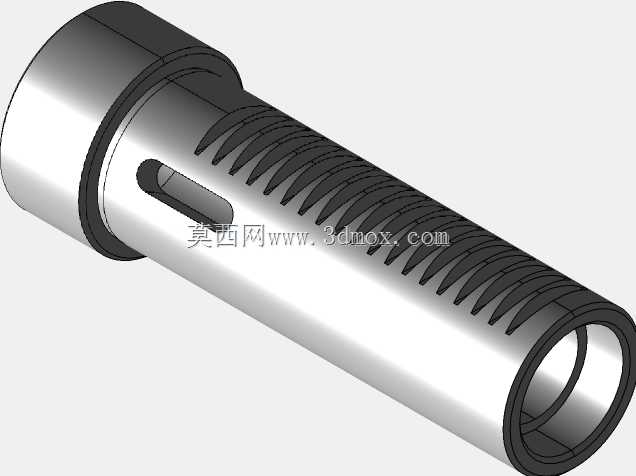

　　在精密金属切削加工场景里，这类带轴向排屑槽的套筒是钻磨复合工序里的核心配套工装，多数时候配套在台式钻床、立式磨床或是组合机床上的动力头端使用，主要承担刀具导向、工件定位、排屑导流的三重作用，和普通光面导向套不同，它的结构设计完全围绕钻磨同步加工的工况痛点做了针对性优化。从实际使用场景来看，这类套筒常应用在小直径深孔钻削、内孔珩磨、端面磨削的复合加工工位，尤其是在汽车零部件、液压阀块、精密模具配件的批量加工中，能有效避免钻磨过程中刀具偏摆、切屑堆积刮伤已加工表面的问题。它的主体采用同轴阶梯回转结构，一端带加厚法兰定位边，安装时法兰端面直接贴合设备工装的安装基准面，通过法兰上的均布沉孔完成锁紧固定，

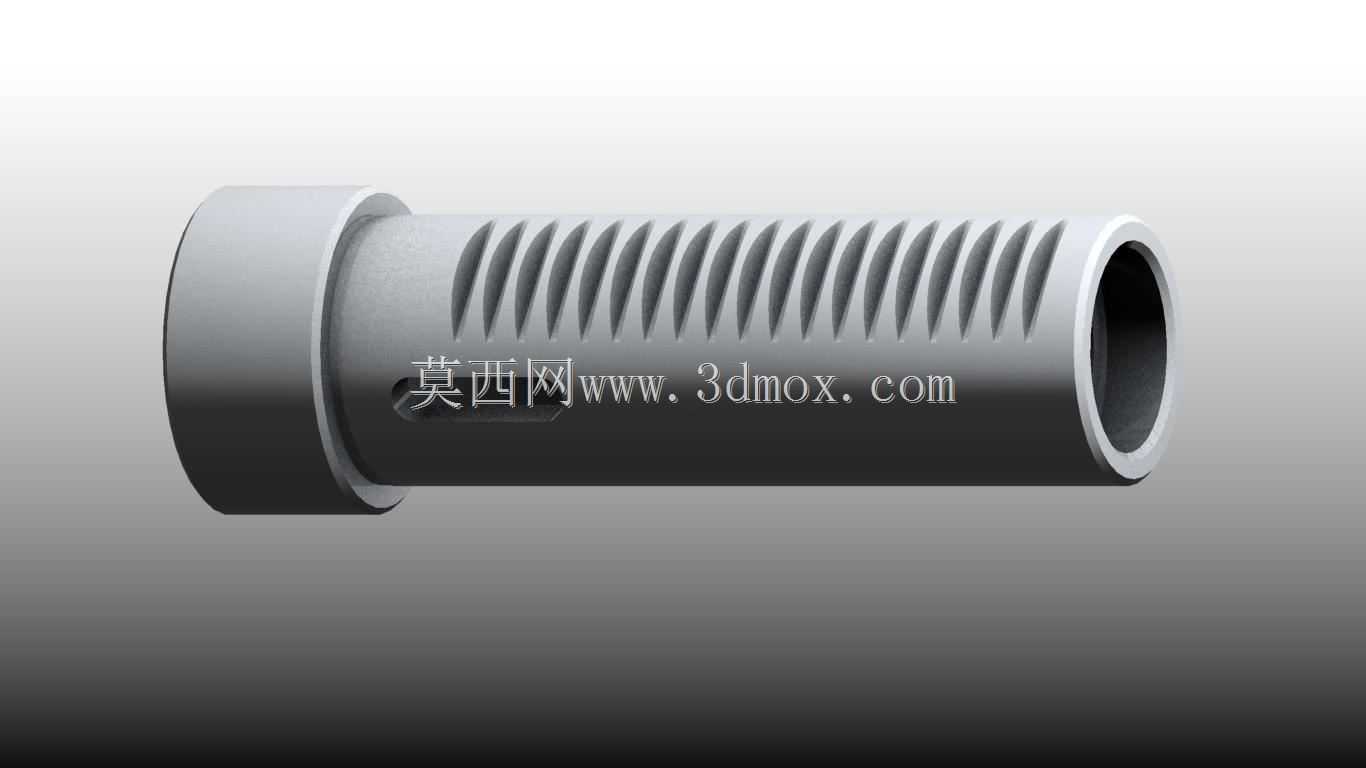

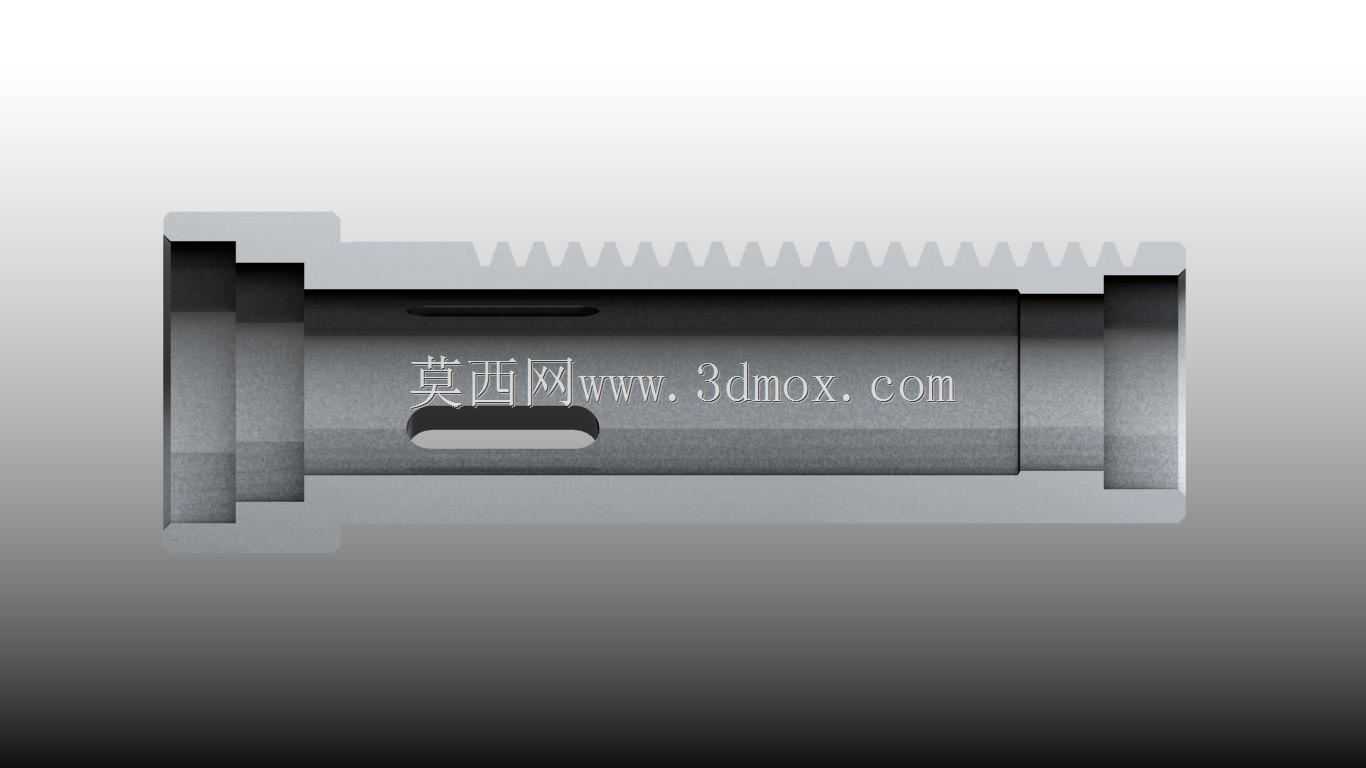

　　能保证套筒轴线和动力头主轴的同轴度控制在0.02mm以内，避免高速运转时出现偏心振颤。套筒内壁为高精度光滑导向面，加工时刀具沿内壁做轴向进给，内壁的粗糙度控制在Ra0.8以下，既能给高速旋转的钻头、磨杆提供稳定径向支撑，又能减少刀具和内壁的摩擦损耗，延长套筒使用寿命。筒身外侧均匀分布的轴向斜槽是核心功能结构，这些斜槽沿筒身轴向呈螺旋等距排布，槽深从法兰端向出料端逐渐收窄，加工过程中产生的带状切屑、磨削脱落的磨粒与切削液混合物，会顺着这些斜槽快速从加工区域导出，不会堆积在刀具和工件的加工间隙里，避免切屑挤压刮伤已加工的内孔表面，也能减少切屑缠绕刀具引发的崩刀风险。从安装边界来看，这类套筒的外径根据配套设备的工装座尺寸做了标准化设计，

　　法兰端的厚度控制在合理范围，不会和周边的进给机构、冷却管路产生干涉，筒身的有效导向长度覆盖刀具的最大进给行程，保证在整个钻磨进给过程中，刀具的切削段始终处于套筒的导向支撑范围内。设计这类结构的时候，首先要核算套筒的壁厚强度，因为高速钻磨时刀具会对套筒内壁产生持续的径向冲击力，壁厚过薄容易出现变形导致导向精度失效，壁厚过厚又会增加整体重量、挤占排屑槽的布置空间；其次排屑槽的螺旋角度要匹配加工材料的切屑形态，加工钢材这类塑性材料时槽的螺旋角偏大，方便带状切屑顺利滑出，加工铸铁这类脆性材料时槽的螺旋角可以适当减小，避免颗粒状切屑卡滞在槽内；另外内壁的导向段要做局部淬火处理，硬度达到HRC55以上，抵抗刀具高速摩擦带来的磨损，

　　而法兰端不需要过高硬度，保证安装时的贴合密封性即可。在实际选型适配的时候，要注意套筒的内孔直径和所用刀具的直径差控制在0.01-0.03mm之间，间隙过大起不到精准导向作用，间隙过小会导致刀具进给时卡滞，甚至出现刀具和套筒内壁抱死的情况；同时排屑槽的总通流面积要匹配冷却系统的流量，保证切削液能带着切屑顺畅排出，不会因为通流面积不足导致冷却不充分，让刀具和工件的加工区域温度过高，出现刀具退火、工件热变形的问题。和传统的无槽导向套相比，这种带轴向排屑槽的结构能让钻磨工序的加工效率提升30%以上，刀具的使用寿命也能延长近四成，尤其是在连续批量加工的工况下，不需要频繁停机清理堆积的切屑，也减少了因为切屑刮伤导致的工件报废率。在三维建模过程中，这类回转类零件要优先保证同轴度、圆柱度等形位公差的标注准确，排屑槽的阵列要严格保证等距等深，避免建模时出现槽位偏差导致后续加工出来的套筒排屑不畅，法兰端的安装孔位置要和设备工装的安装孔位完全匹配，减少现场安装时的适配调整工作量。
