重型机床安装用可调式楔靴杠杆结构

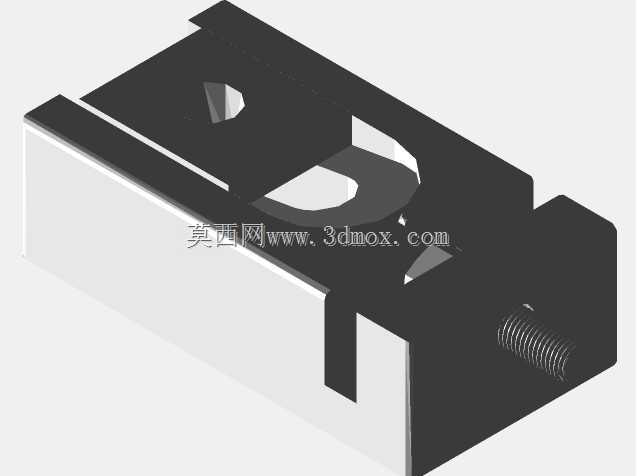

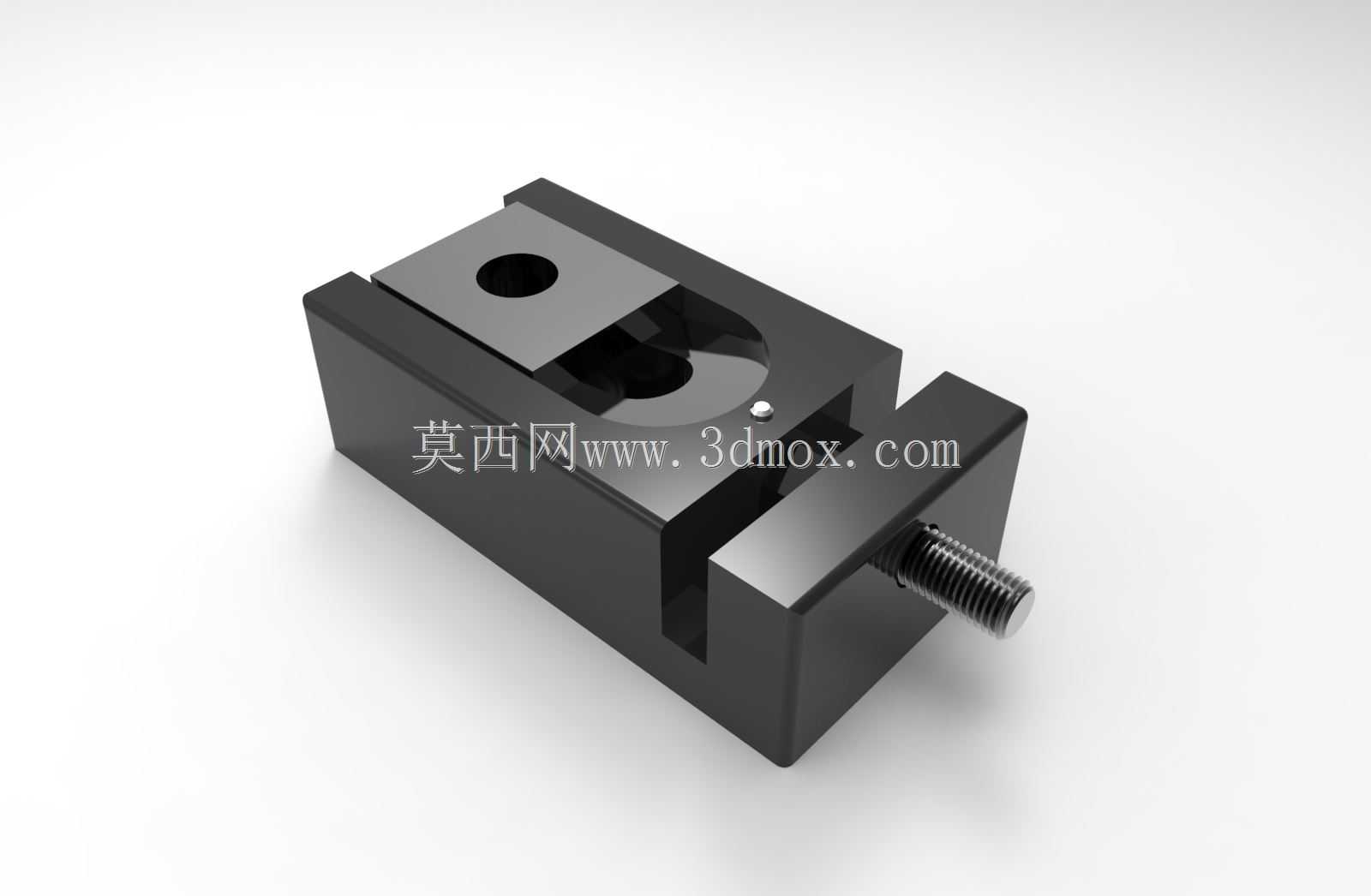

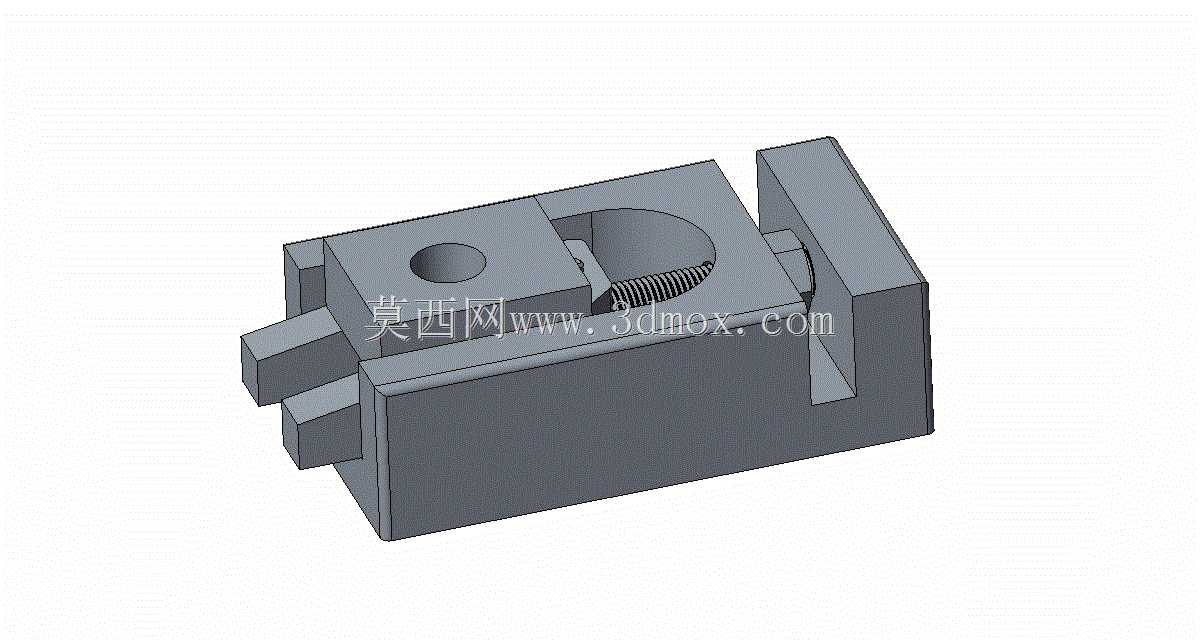

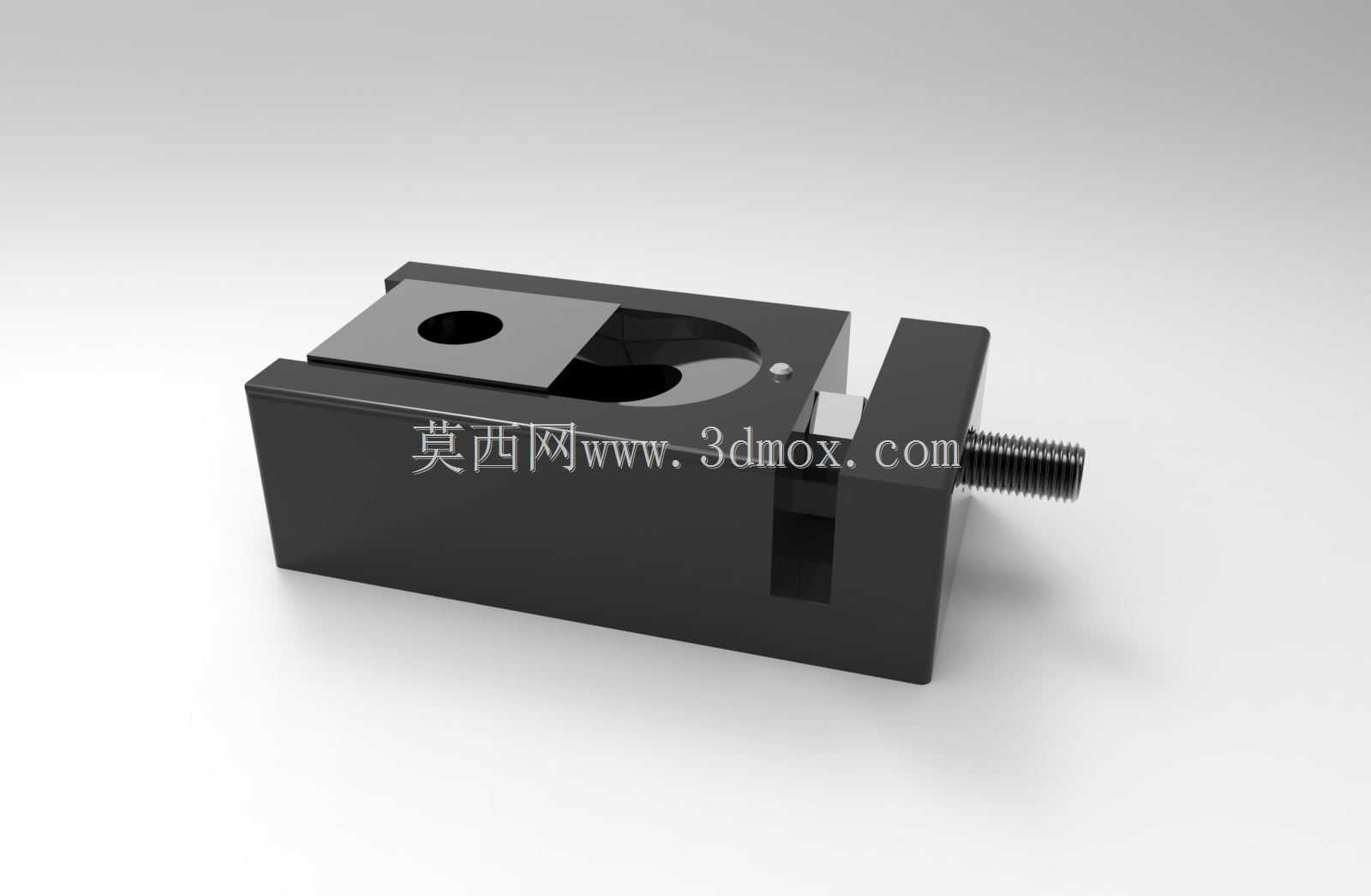

　　在重型机床的现场安装环节，设备基础的水平度调整、载荷均匀传递一直是影响整机加工精度与长期运行稳定性的核心工序，传统的垫铁组调整需要反复敲击、增减垫片，不仅作业效率低，在大吨位设备的载荷下还容易出现垫片移位、应力集中的问题，可调楔靴杠杆结构正是针对这一现场痛点开发的安装支撑部件。这类构件的核心功能是通过楔形面的相对位移实现支撑高度的无级微调，配合杠杆式的施力结构，操作人员无需使用大吨位撬起设备，仅通过端部的调节螺杆就能带动内部楔块滑动，在设备自重完全压在支撑件上的状态下完成微米级的水平度校准，大幅降低重型机床安装的作业强度与调整周期。从结构设计逻辑来看，整个构件采用箱式封闭主体作为承载基体，主体内部加工有高精度的楔形滑动轨道，

　　动楔块与静楔块的配合面经过磨削处理，表面粗糙度控制在合理区间，避免长期承载下出现蠕变滑移；端部的调节螺杆与动楔块采用铰接式连接，配合杠杆式的力放大结构，仅需要普通扳手施加较小的扭矩，就能克服楔块接触面的摩擦力与设备垂直方向的分力，实现高度的平稳调整，不会出现调整过程中设备偏移、卡顿的问题。主体上部的定位孔用于和机床底座的安装定位销配合，确保支撑件与设备底座的相对位置固定，避免设备运行过程中因振动产生支撑错位；侧面的锁紧结构在高度调整完成后可以将动楔块的位置完全锁死，防止切削振动、载荷波动导致楔块移位，长期保持设备的水平精度。在安装边界设计上，这类楔靴的底面采用大接触面积的平面设计，降低对基础混凝土的面压，

　　不需要额外制作加厚的预埋钢板就能满足大吨位机床的承载要求，主体的外形尺寸适配多数重型车床、铣床、镗床的底座安装槽空间，不需要对设备原有底座结构做二次修改就能直接替换传统垫铁使用。实际应用中，这类可调楔靴不仅用于新机床的初次安装，在设备长期使用后的基础沉降校准、车间设备移位重装环节也能重复使用，相比一次性的垫片组调整方式，能大幅减少安装耗材的浪费，同时调整精度远高于传统垫铁，能将机床的安装水平度误差控制在每米0.02毫米以内，完全满足高精度重型加工设备的安装要求。设计过程中需要重点考虑楔块的角度自锁特性，楔形面的倾斜角度设置在摩擦角范围内，即使锁紧机构出现松动，楔块也不会在设备载荷下自行回缩，从结构本身保证支撑的安全性；

　　主体材料选用高强度铸铁，经过时效处理消除内应力，避免长期承载下出现本体变形，调节螺杆采用合金钢材质，表面做硬化处理，防止反复调整过程中出现螺纹磨损、咬合的问题。在现场安装排布时，需要根据机床的重心分布确定各个支撑点的位置，在床身的载荷集中位置适当加密支撑点，每个楔靴的承载能力留有足够的安全余量，调整时按照对角顺序逐步调节各个支撑点的高度，避免床身因局部受力过大产生变形，调整完成后需要逐一确认锁紧机构处于锁死状态，再进行后续的地脚螺栓灌浆固定工序。
