Acqua供水系统用空心圆管三维设计

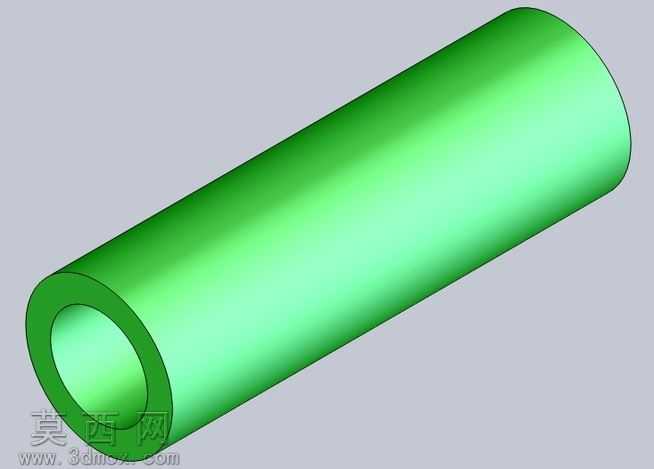

本作品为Acqua供水系统配套的输水圆管三维建模成果，建模阶段以等径空心圆柱结构为核心基础，首先通过草图绘制精准确定管道的内外径参数，保证管壁厚度均匀一致，满足输水工况下的结构强度与通流能力要求。建模过程中严格遵循同轴度设计规范，确保管道内外圆柱面的轴线完全重合，避免后续管路对接时出现偏心错位的问题。模型采用拉伸凸台的基础特征完成主体结构构建，对管道两端的端面做了平整化处理，未额外添加法兰、螺纹等连接结构，保留了基础输水圆管的原生形态，适配多种不同的管路连接方案。材质渲染阶段选用了鲜亮的半透明绿色质感，模拟工程塑料类输水管道的外观特性，渲染时调整了材质的反光度与透明度参数，既能够清晰展现管道的空心结构特征，也还原了塑料管材温润的表面质感，同时通过光影渐变效果突出圆柱面的弧面形态，让模型的立体感更加突出。结构设计上充分考虑供水系统的使用需求，均匀的管壁厚度可稳定承受常规供水压力，光滑的内壁结构可减少水流输送过程中的阻力损失，降低管路输水的能耗，平直的外圆柱面便于后续安装固定件、保温层等附属结构。设计思路围绕供水系统基础管路构件的通用化需求展开，摒弃了冗余的特殊结构，保留输水圆管最核心的通流与承压功能，可作为供水系统管路布局设计的基础单元，用于搭建完整的供水管网三维布局，也可作为管件连接、管路仿真分析的基础模型使用，能够适配不同场景下的输水系统设计验证需求，帮助设计人员快速完成管路系统的整体方案搭建与干涉检查。
