按压式皂液供给泵结构三维设计

　　这款手动按压式皂液泵，核心应用场景覆盖民用洗护容器、公共卫浴洗手台分装、商用清洁耗材配套等领域，作为小型手动流体输送部件，它不需要外接动力源，完全依靠人手按压的机械动作完成皂液抽取与定量推送，适配绝大多数粘度在0.3-0.8Pa·s区间的水基皂液、凝胶类清洁介质，相比普通敞口分装容器，能有效避免介质二次污染，同时控制单次出液量减少耗材浪费。

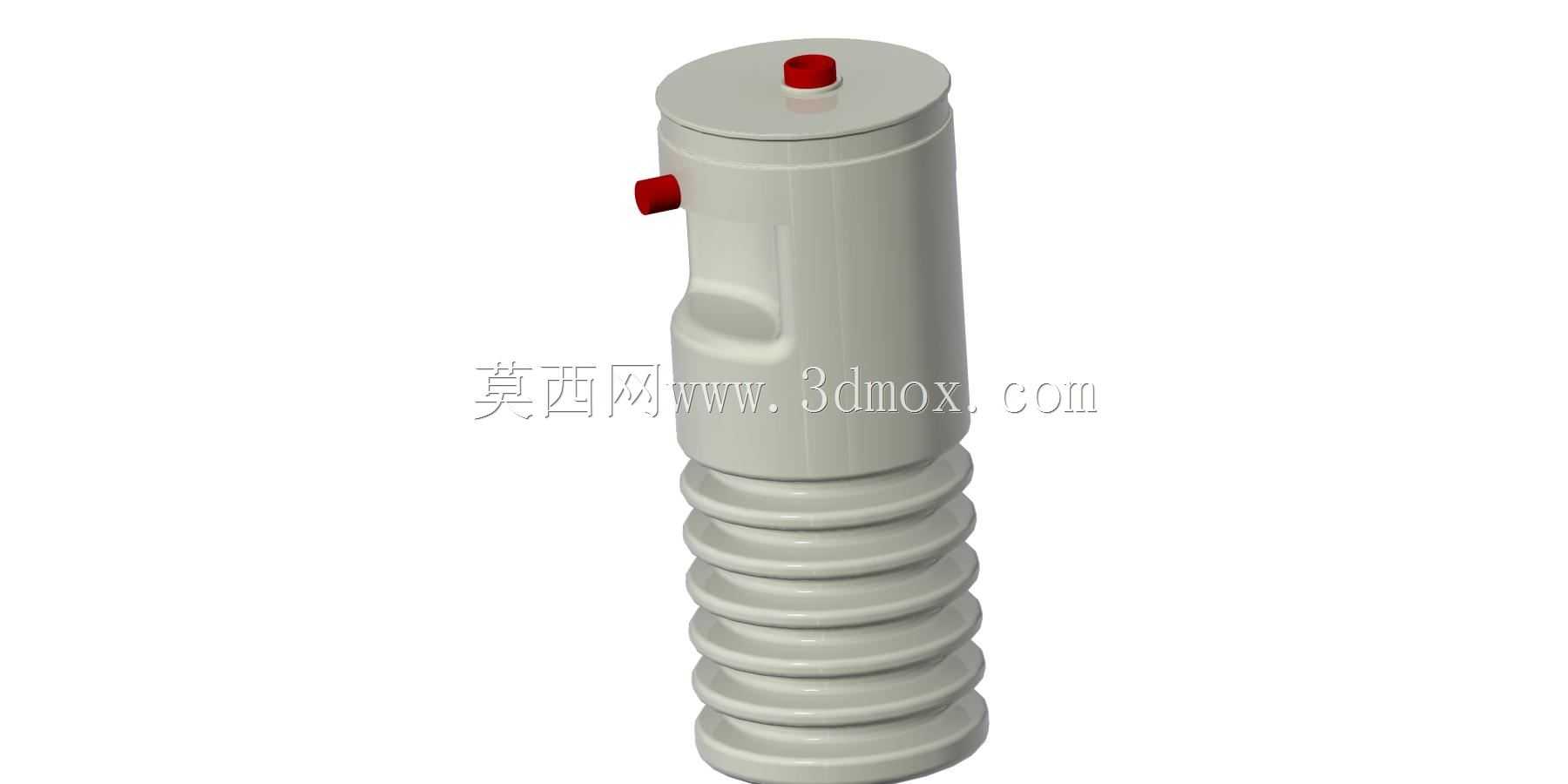

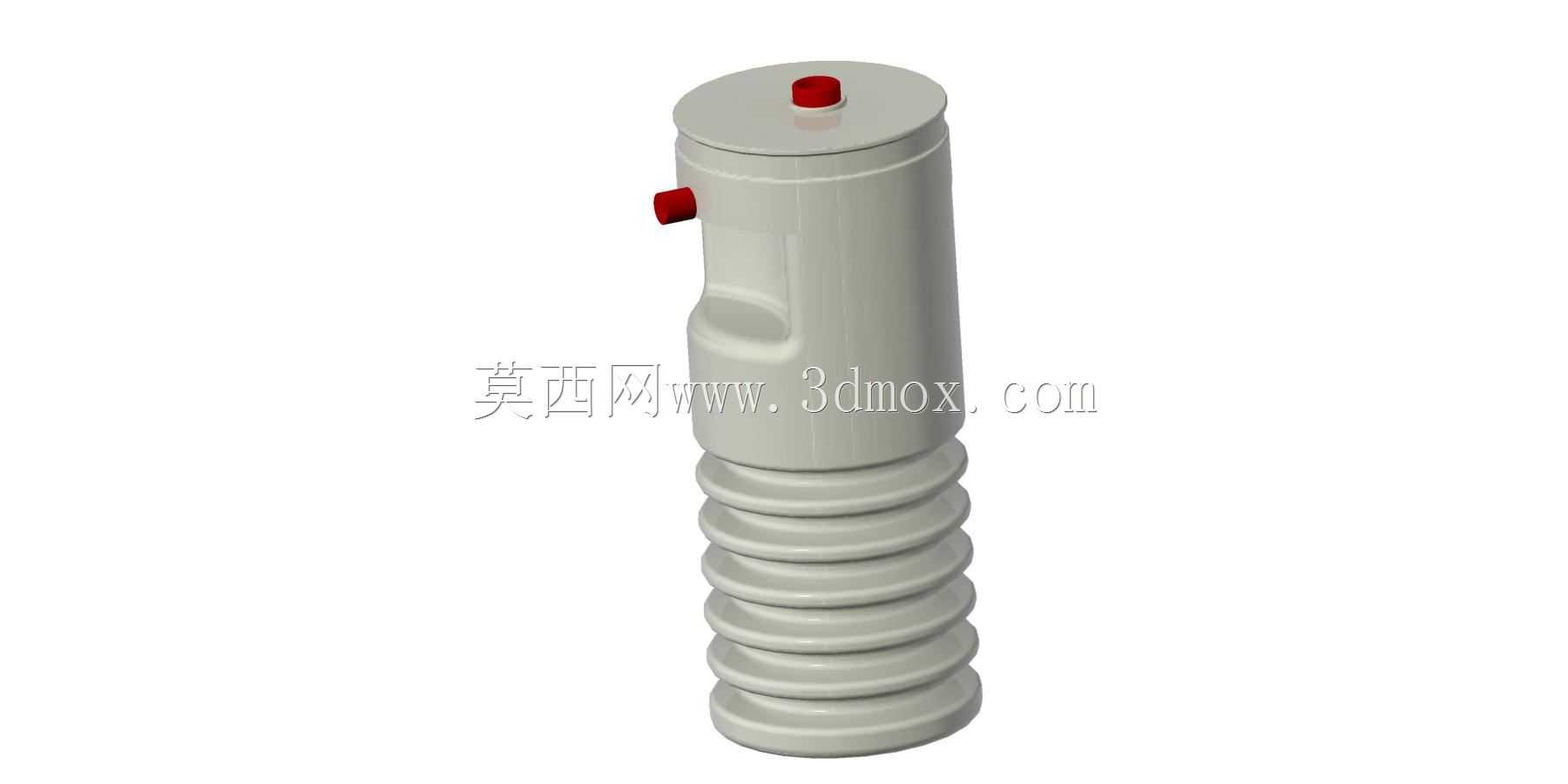

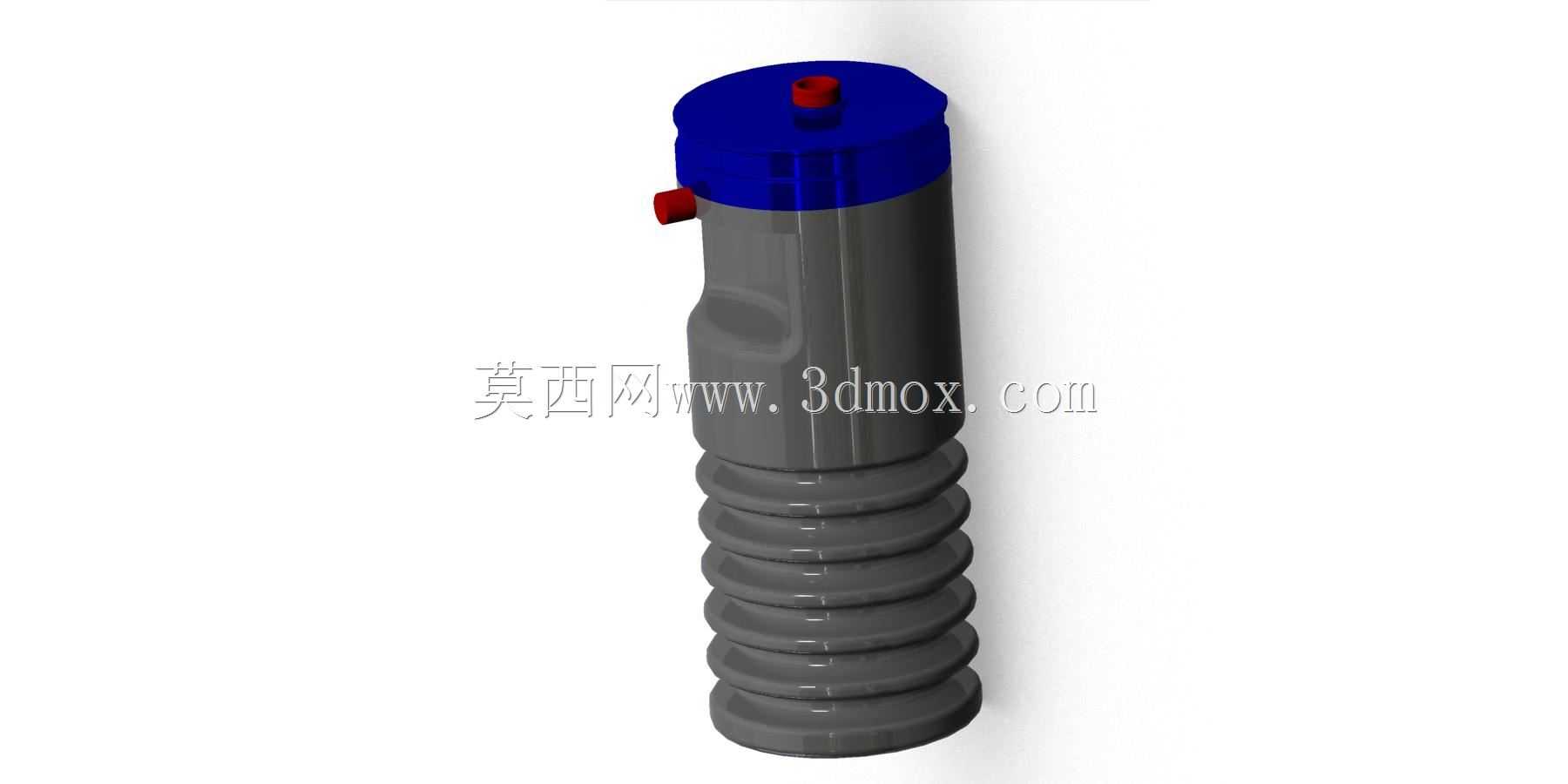

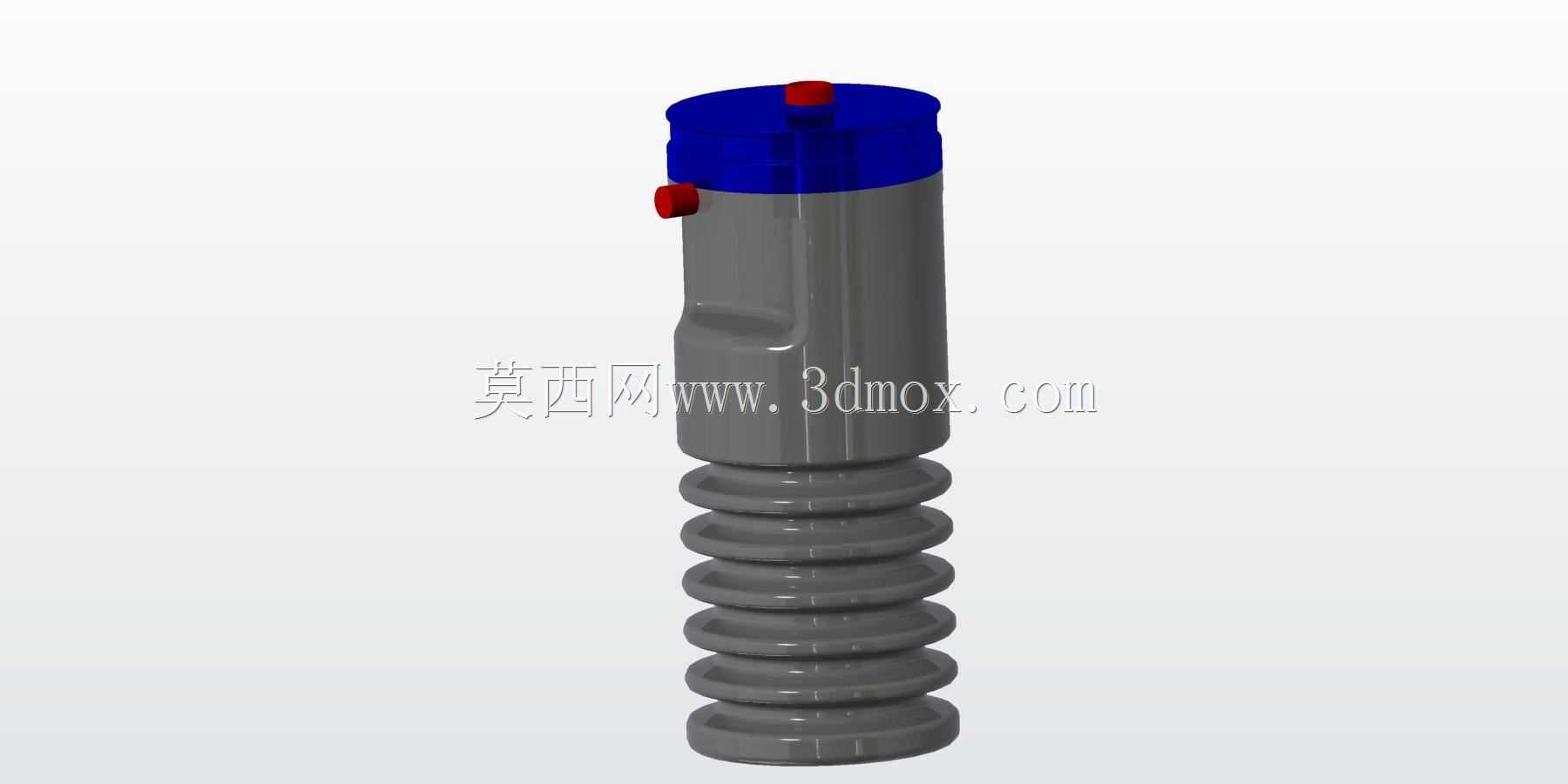

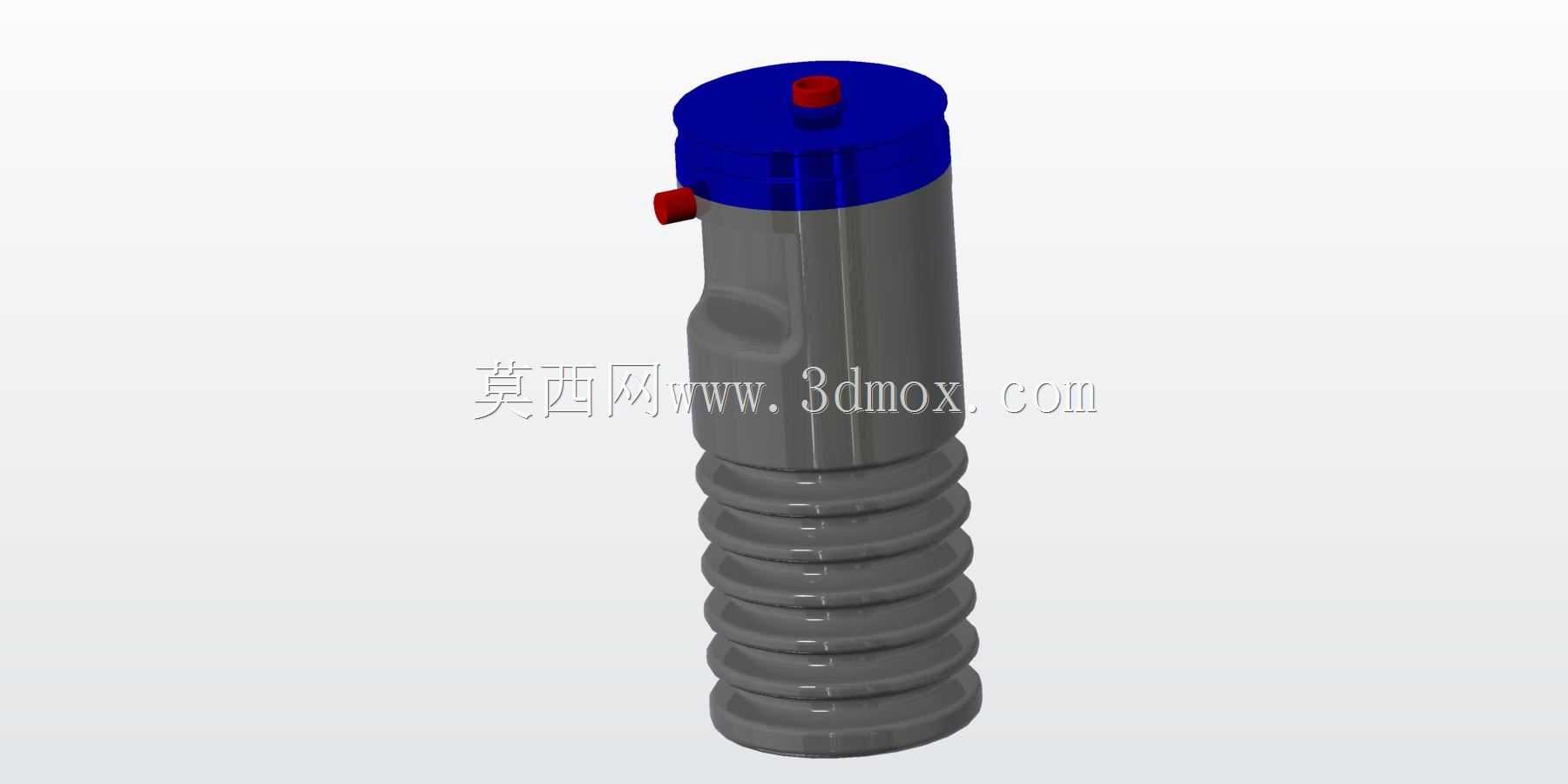

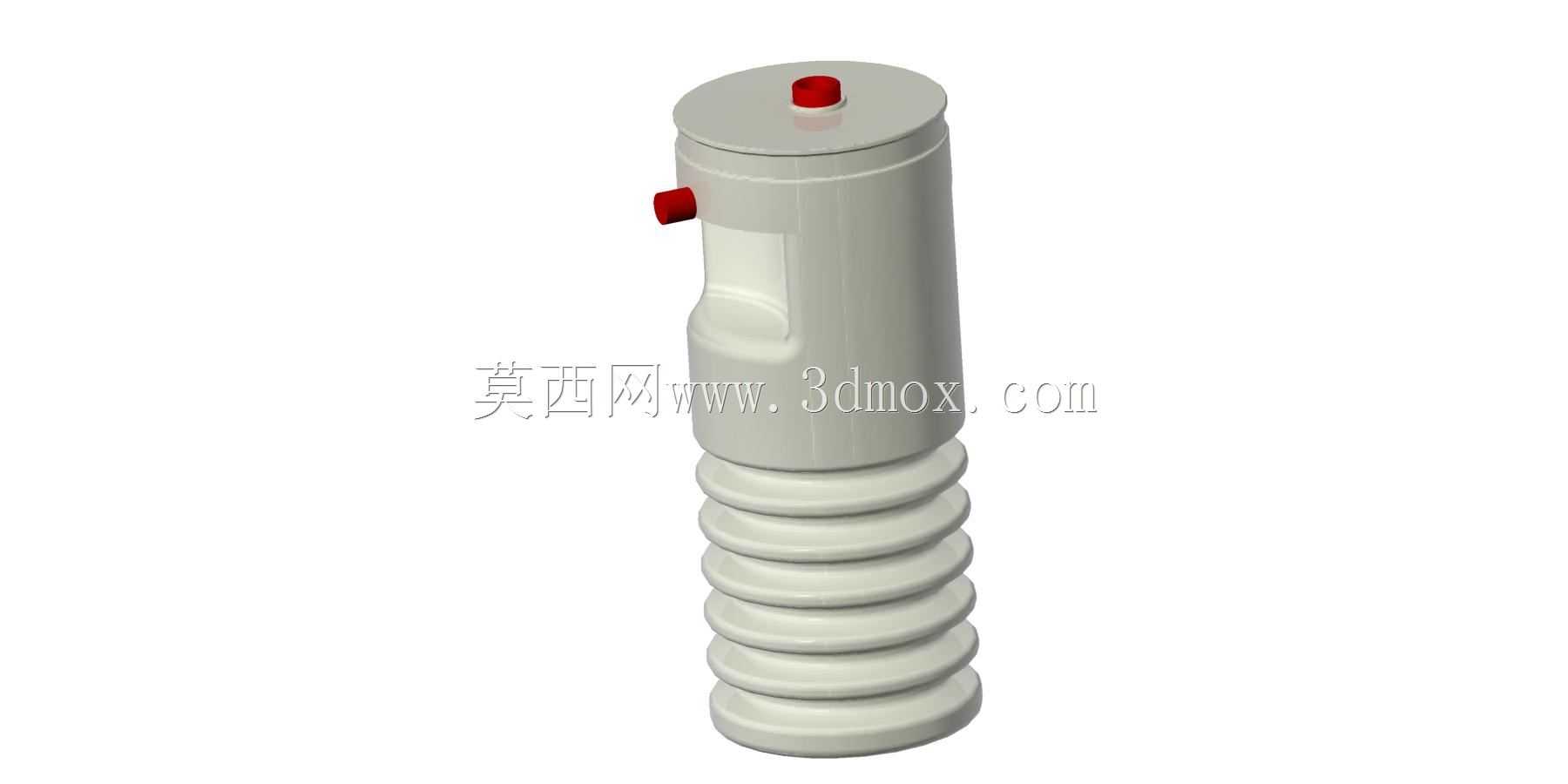

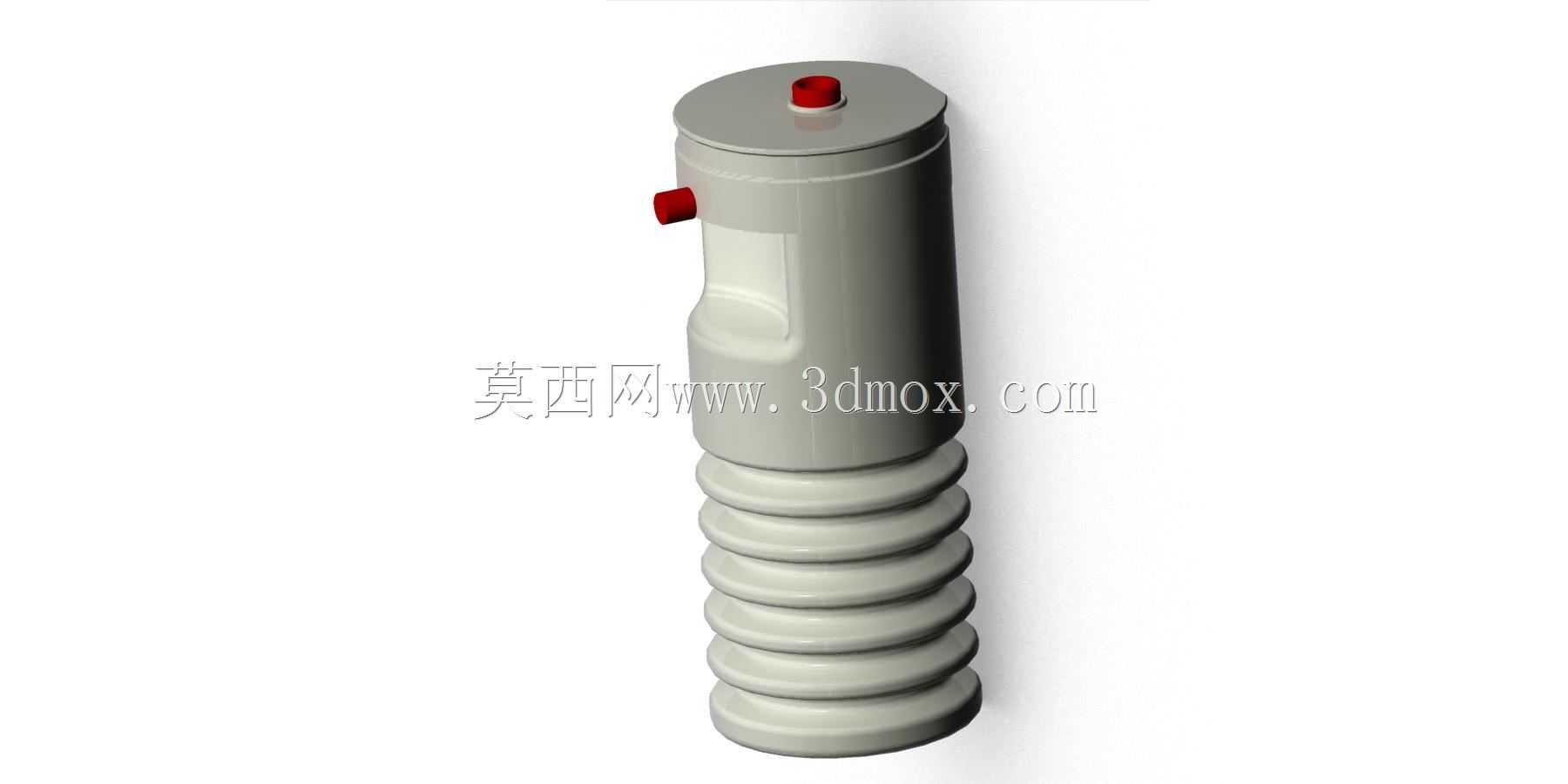

　　从结构设计逻辑来看，整个泵体采用立式同轴布局，下部为带环形褶皱的弹性容腔段，这部分采用薄壁弹性结构设计，按压时可产生可控的轴向压缩形变，松开后依靠材料自身弹性完成复位，同时在容腔内部形成稳定负压完成介质抽吸。上部为刚性阀座段，集成了两个独立的单向阀结构：顶部红色端帽为出液阀控制位，侧部红色端帽为进液阀控制位，两个阀位均采用锥面密封结构，复位状态下依靠弹性件预紧力保持密封，避免容器倾倒时皂液渗漏。

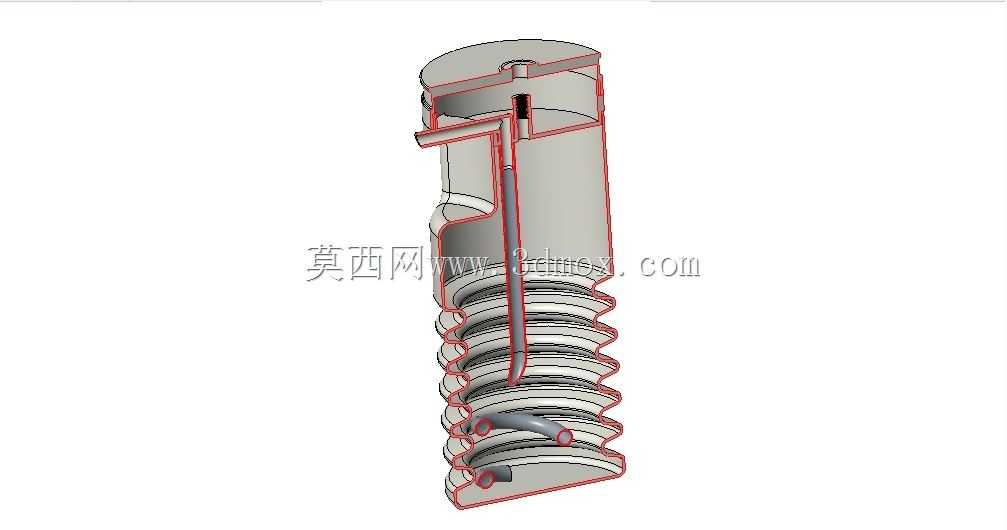

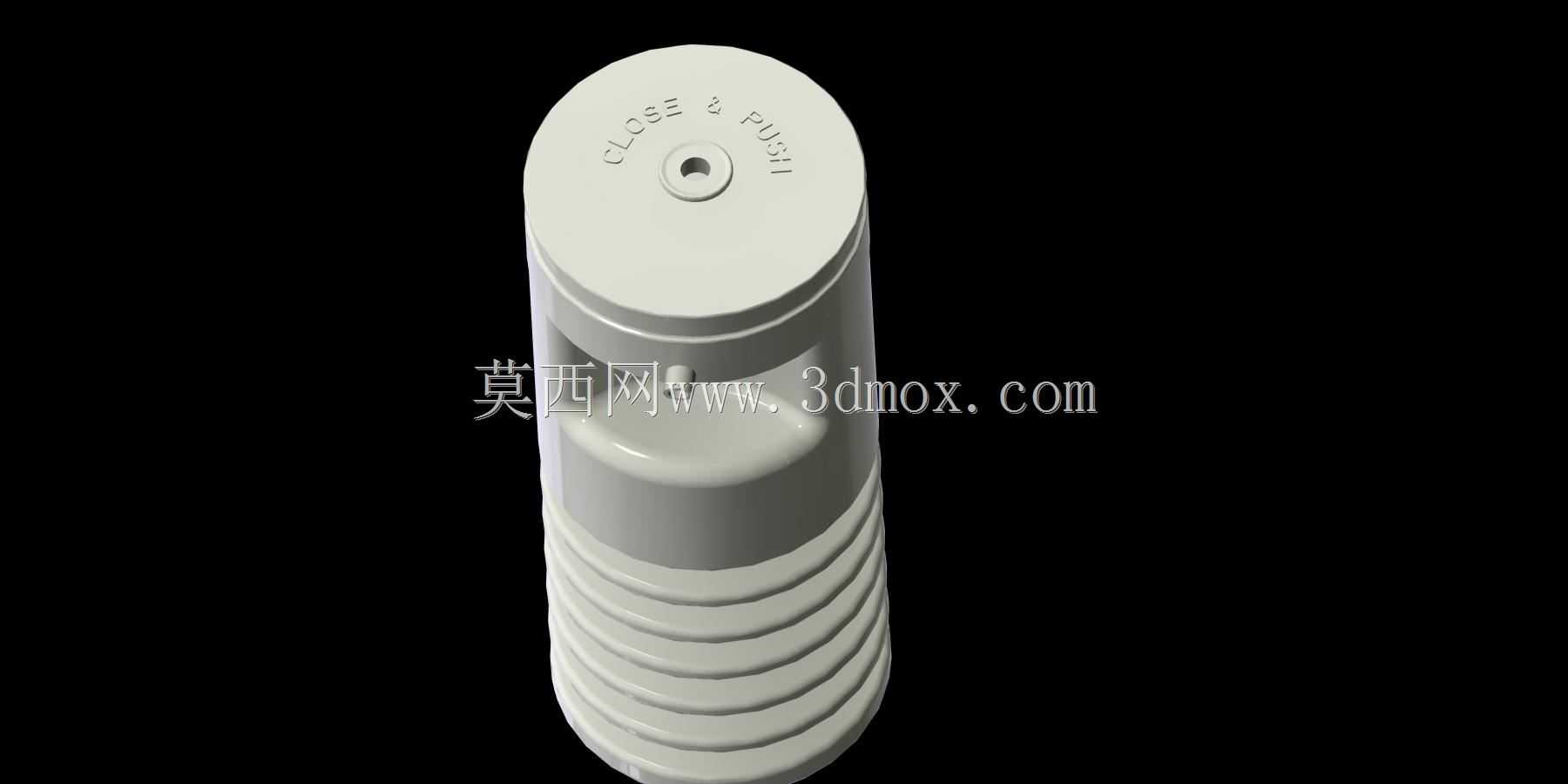

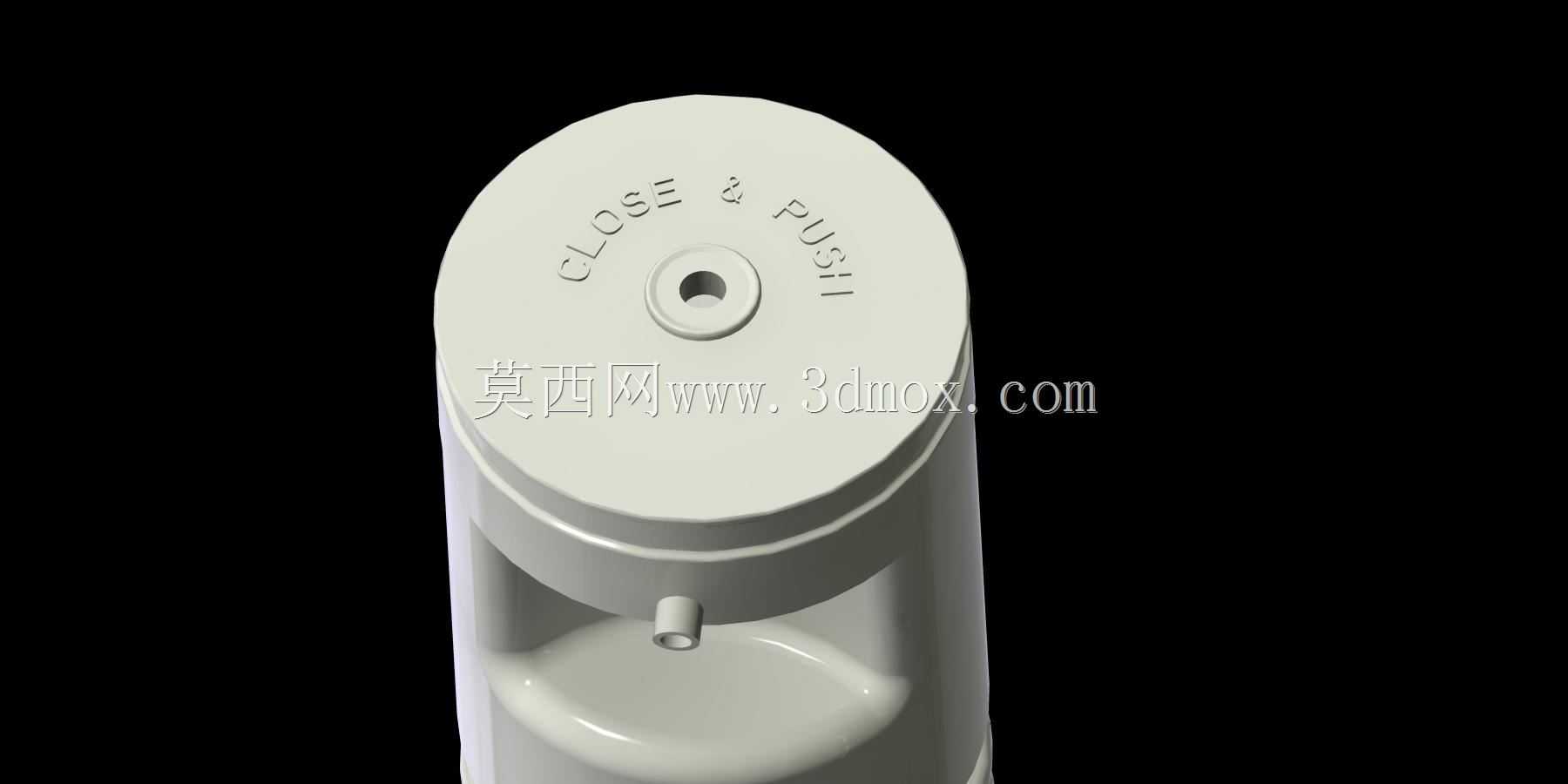

　　实际使用时的动作逻辑经过多轮结构优化：初始运输状态下，泵体顶部设置有保护帽与运输锁止螺钉，避免运输过程中误按压导致漏液，首次使用前需要先拆除锁止结构，之后用手指封闭顶部出液孔同时向下按压泵体上部，下部褶皱容腔被压缩，容腔内部留存的空气受压后压力升高，此时进液阀保持关闭，出液阀在压力作用下短暂开启，将容腔内空气排出；松开按压动作后，褶皱容腔弹性复位，内部形成低于外界大气压的负压，此时出液阀在压差作用下关闭，进液阀开启，将容器内的皂液抽吸进入泵体容腔，重复按压动作即可将容腔内的皂液从顶部出液口推送至外部出液通道，完成出液动作。

　　安装边界方面，这款泵体采用标准螺纹旋装接口，适配市面主流口径的PET皂液瓶、玻璃分装瓶，安装时仅需要在容器顶盖开设对应直径的安装孔，将泵体进液管插入容器内部直至距瓶底3-5mm位置，通过锁紧螺母将泵体与容器顶盖固定即可，不需要额外的密封辅件，泵体与安装孔的配合面自带锥形密封胶圈，拧紧后可达到IPX4级防渗漏要求。

　　结构细节上，泵体的容腔褶皱段做了等间距圆弧过渡设计，每个褶皱的圆角半径经过反复校核，既保证按压时的形变行程足够，单次按压出液量稳定在0.35ml左右，也避免长期反复按压后褶皱处出现应力集中导致的材料疲劳开裂，正常使用工况下按压寿命可超过1万次。阀组部分的流道做了光滑圆弧过渡，没有直角突变结构，避免高粘度皂液在流道内残留干结导致阀组卡滞，侧部进液口位置设置有粗过滤格栅，可拦截皂液内可能存在的凝结杂质，避免杂质进入阀组导致密封失效。

　　在建模过程中，所有配合面均按照实际装配公差设置，弹性容腔部分的壁厚根据材料形变特性做了差异化设计，褶皱波峰位置壁厚略薄保证形变灵活性，波谷位置壁厚略厚提升结构强度，上部刚性阀座部分的壁厚均匀，避免注塑成型时出现缩痕影响密封面精度。两个操作端帽采用与主体不同的颜色标识，方便用户快速识别操作位置，同时端帽表面做了细微防滑纹理，湿手操作时也不会打滑。

　　这款泵体的整体结构没有复杂的异形零件，所有零部件均可通过常规注塑工艺批量生产，装配工序简单，仅需要将阀球、弹性复位件依次装入阀座后与下部褶皱容腔超声焊接即可，生产效率高，单件成本可控，非常适合日化洗护产品的大规模配套使用。相比同类型的弹簧复位皂液泵，这款结构利用容腔自身弹性完成复位，省去了金属弹簧零件，既避免了弹簧长期接触皂液出现锈蚀污染介质的问题，也减少了零件数量，降低了装配复杂度和整体重量，废弃后也更容易分类回收，符合日化包装的轻量化、环保化设计趋势。
