铣削加工用立式工件夹持工装结构

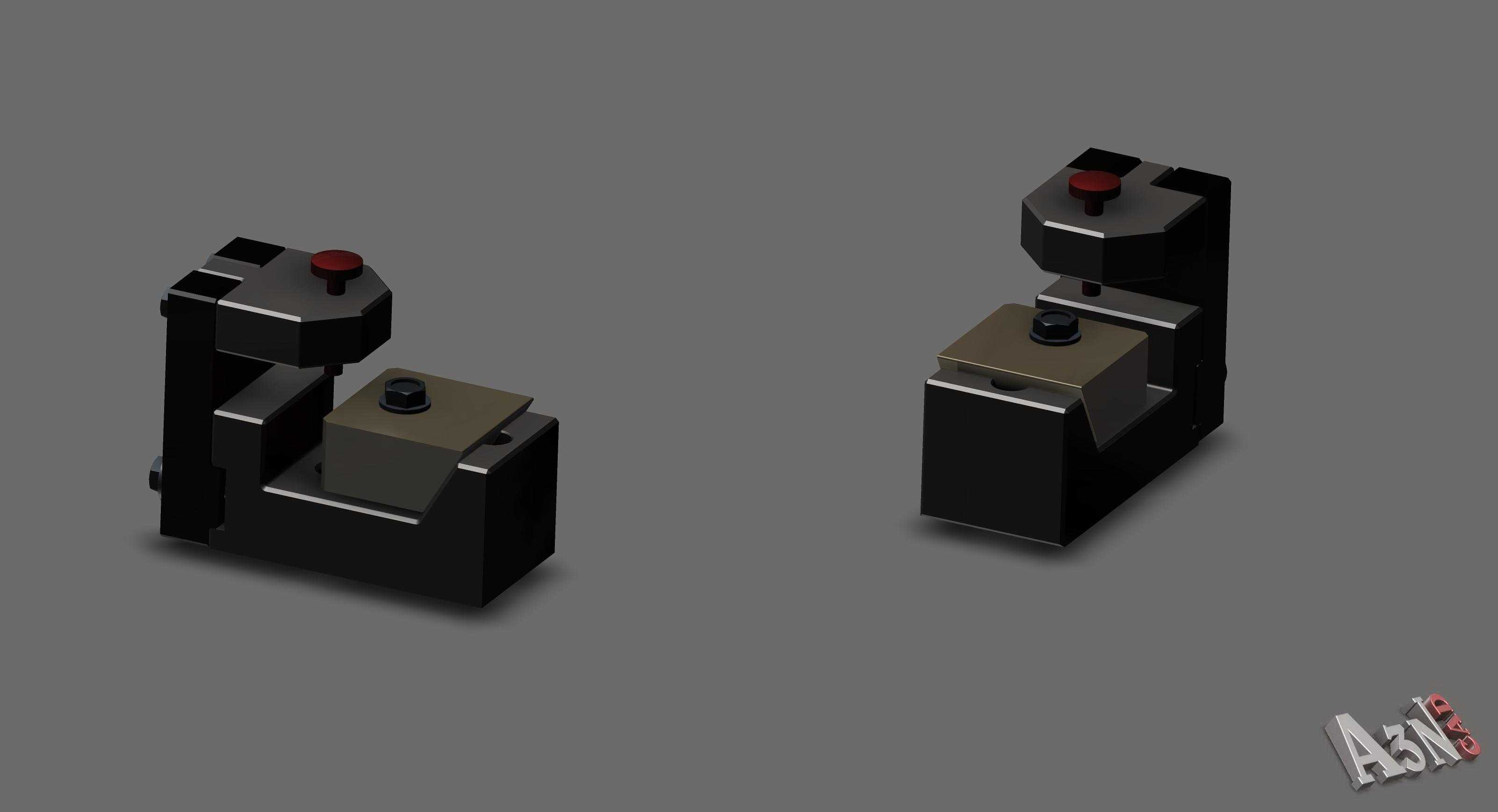

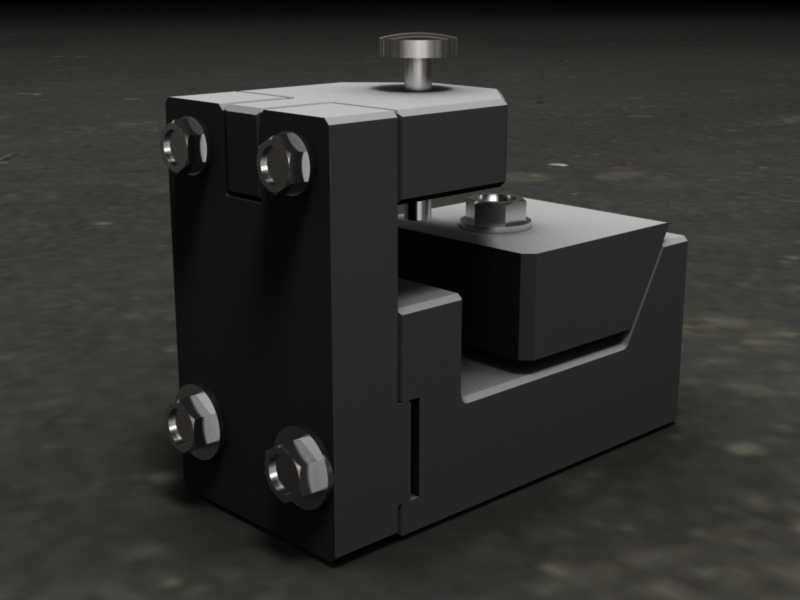

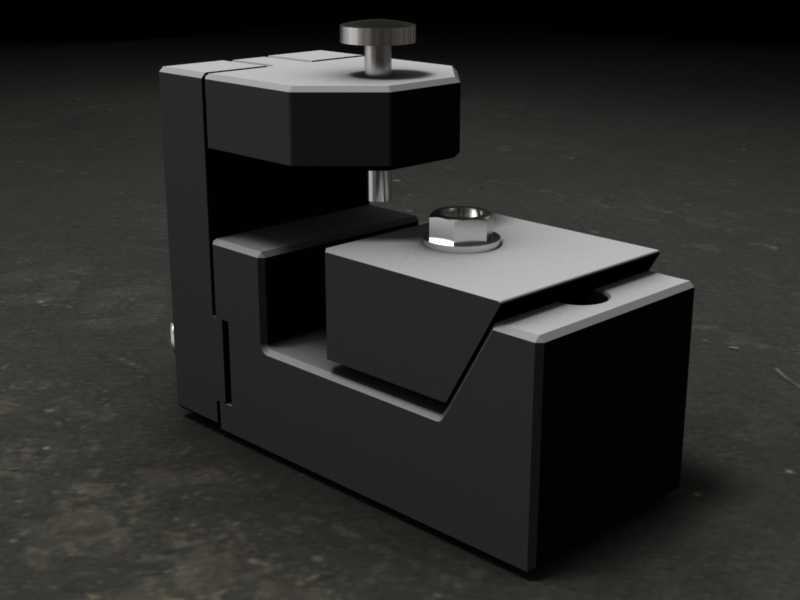

　　在常规立式铣床的小批量零件加工场景里，这类立式结构的工件夹具主要承担坯料定位与夹紧的核心作用，适配普通碳素钢、铝合金等常见金属型材的铣削、钻削工序装夹需求，能替代通用台虎钳完成异形轮廓坯料的快速装夹，减少找正辅助时间。从结构设计逻辑来看，该夹具采用C型开式主体框架，底部为平整安装基面，可直接通过T型螺栓固定在铣床工作台的标准槽位上，安装时需保证夹具定位面与机床X轴进给方向平行度误差控制在0.02mm以内，避免加工过程中出现定位偏差。夹具上部设置的竖向压紧旋钮采用细牙螺纹传动，压紧行程控制在15mm范围内，可适配不同厚度的工件装夹，旋钮端部配有尼龙压头，防止夹紧力过大在工件表面产生压痕，对于表面粗糙度要求较高的有色金属零件加工，

　　无需额外加装铜皮防护即可直接装夹。侧部设置的两个横向定位销采用间隙配合装配在主体框架的销孔内，可根据工件的侧面轮廓调整伸出长度，实现工件的侧向定位，定位销端部做圆弧过渡处理，避免与工件棱边发生硬接触造成定位基准偏移。夹具的活动夹紧块采用燕尾槽结构与主体框架连接，配合间隙调整在0.01-0.015mm之间，既保证夹紧块滑动顺畅无卡滞，又能避免夹紧过程中出现抬升翘曲，保证夹紧力垂直作用于工件安装基面。从安装边界尺寸来看，该夹具整体占用工作台面尺寸约为120mm×80mm，竖向总高度约150mm，适配工作台T型槽间距为100mm的普通立式铣床、钻床设备，安装时无需对工作台进行额外改造，直接利用机床原有装夹点位即可完成固定。

　　在实际加工应用中，这类夹具尤其适合小型块状零件的周边铣削、顶面钻孔、键槽铣削等工序，装夹单个工件的辅助时间可控制在30秒以内，相比通用平口钳，对于带台阶面的异形坯料适应性更强，不需要制作特殊软钳口即可完成定位夹紧。设计过程中主体框架采用整体式铸铁结构，经过时效处理消除内应力，长期使用不会出现结构变形，夹紧力的传递路径经过优化，竖向压紧力直接通过主体框架传导至工作台基面，不会产生额外的倾覆力矩，即使在大切削用量的铣削工况下，也能保证工件装夹稳定性，避免出现工件窜动导致的打刀、加工尺寸超差问题。夹具的所有活动连接部位都预留有润滑注油孔，日常维护时只需定期注入少量锂基脂，即可保证螺纹副、滑动面的运动顺畅，延长工装使用寿命。在工序适配性上，

　　该夹具除了适配普通立式铣床，也可安装在平面磨床、小型钻床上完成对应工序的工件装夹，对于小批量多品种的机加工车间来说，这类通用化工装的适配性更强，不需要针对单一零件制作专用夹具，能有效降低工装制作成本，缩短生产准备周期。需要注意的是，装夹工件时夹紧力需控制在合理范围内，避免过度旋紧压紧旋钮导致主体框架出现弹性变形，影响加工精度，对于厚度小于5mm的薄壁零件，可在夹紧块与工件之间加装橡胶垫片，分散夹紧力防止工件装夹变形。
