六杆快速回位传动机构结构设计

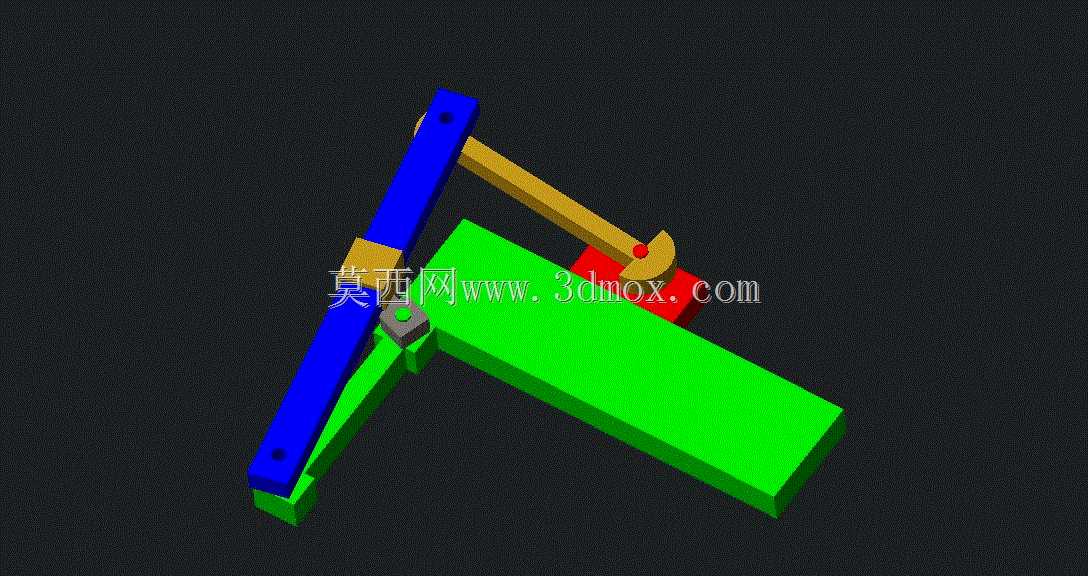

　　在轻工自动化送料、小型冲压设备的往复执行端设计中，空回程的耗时占比一直是影响整机节拍的核心因素，这类执行端往往要求工作行程保持平稳低速以匹配加工或送料的负载需求，而回程阶段需要快速复位以缩短非作业等待时间，六杆快速返回机构正是针对这类工况开发的经典传动结构。这套机构的核心设计逻辑是在曲柄摇杆的基础上拓展连杆约束，通过杆件长度的参数匹配，让主动曲柄做整周匀速转动时，输出端的滑块在工作行程段获得近似匀速的低线速度，保证作业过程的稳定性，而在回程段通过连杆的角度快速切换，让滑块获得数倍于工作行程的移动速度，大幅压缩空行程的时间占比。从结构组成来看，整套机构包含固定安装基座、主动曲柄、两根传动连杆、摇杆以及输出滑块共六个核心构件，

　　所有铰接点均采用转动副连接，输出滑块与基座之间采用移动副约束，整体自由度计算符合平面机构的运动确定性要求，主动件仅需一个匀速转动输入即可实现整套机构的确定运动，不需要额外的辅助导向或锁紧结构。在安装边界设计上，基座作为整套机构的承载基准，需要预留对应铰接点的安装孔位，孔位的位置公差需要控制在IT7级以内，避免杆件运动过程中出现卡滞或附加侧向力；主动曲柄的输入轴端需要匹配驱动源的安装接口，通常可直接对接伺服电机或减速电机的输出轴，不需要额外增加传动换向结构；输出滑块的端面预留了执行件的安装螺纹孔，可直接固定送料拨叉、冲压头或者检测探头等末端执行件，安装时需要保证滑块的移动方向与作业工位的进给方向完全平行，平行度误差需要控制在0.

　　1mm/100mm以内，避免滑块运行过程中出现偏磨。从实际功能特性来看，这套机构的急回特性系数可通过调整曲柄与连杆的长度比进行灵活调整，针对不同节拍要求的工位，只需要更换对应长度的曲柄件即可实现回程速度的适配，不需要重新设计整套机构的安装基座，具备较强的工况适配性。在运动过程中，所有杆件的受力均以二力杆为主，铰接点的载荷分布均匀，相比凸轮式急回机构，不存在凸轮轮廓的磨损问题，长期运行的维护成本更低，适合在中低速、中等负载的往复作业场景下长期使用。设计过程中需要重点校核各杆件的最小传动角，保证传动角始终大于40度，避免机构在运动过程中出现死点或者传动效率骤降的问题，同时需要核算各铰接点的销轴剪切强度，

　　根据负载大小匹配对应直径的销轴与自润滑轴承，保证机构在额定负载下的运行寿命。在三维建模过程中，所有杆件的铰接位置均采用同轴心配合，滑块与基座之间采用平行导轨配合，通过运动仿真可直观验证工作行程与回程的速比关系，检查杆件运动过程中是否存在干涉问题，同时可输出各铰接点的受力曲线，为后续的零件强度校核与驱动源选型提供数据支撑。这类机构目前广泛应用在小型冲床的送料机构、自动化生产线的工件换位机构、包装设备的推料机构中，相比气缸驱动的往复结构，不需要配套气源管路与电磁阀组，整体结构更紧凑，运行节奏完全由驱动电机的转速决定，可实现与整机其他工位的精准节拍同步，不会出现气动元件常见的行程漂移问题。在外形尺寸控制上，整套机构的横向占用空间主要由摇杆的摆动幅度决定，纵向尺寸由最长连杆的长度决定，设计时可根据设备内部的安装空间调整各杆件的长度比例，在保证急回特性满足要求的前提下，尽可能缩小机构的整体占用空间，适配不同设备的内部布局需求。安装时需要注意所有铰接点的润滑预留，在销轴位置预留润滑脂注油通道，定期补充润滑脂可有效降低铰接点的磨损，延长机构的整体使用寿命，同时需要在滑块的移动行程两端设置软质限位块，避免机构调试过程中出现超行程碰撞导致杆件变形。
