卧式气动压缩动力装置结构设计

项目分类:通用机械零部件 发布时间:2022-01-13 ID:499641
  • 卧式气动压缩动力装置结构设计
  • 卧式气动压缩动力装置结构设计

  这套气动动力装置的核心应用场景集中在小型教学演示台架、低负载防爆动力输出工位、无电源作业环境的小型驱动单元,在有易燃易爆气体的化工车间辅助工位,这类以压缩空气为动力源的装置不会产生电火花,相比电动驱动单元具备更高的本质安全特性,也可用于气动工具原理的实训教学,让从业者直观理解往复直线运动到旋转运动的转换逻辑。从功能特性来看,装置通过压缩空气的交替进排气推动气缸内活塞做往复直线运动,活塞通过铰接的连杆带动曲轴端的飞轮做连续旋转运动,飞轮自身的转动惯量可以抵消活塞往复运动的死点冲击,让输出的旋转扭矩更平稳,装置自带的安装底座可以直接固定在工作台面,不需要额外制作复杂的安装支架,输出轴端可以直接连接小负载的皮带轮、凸轮机构等执行部件,

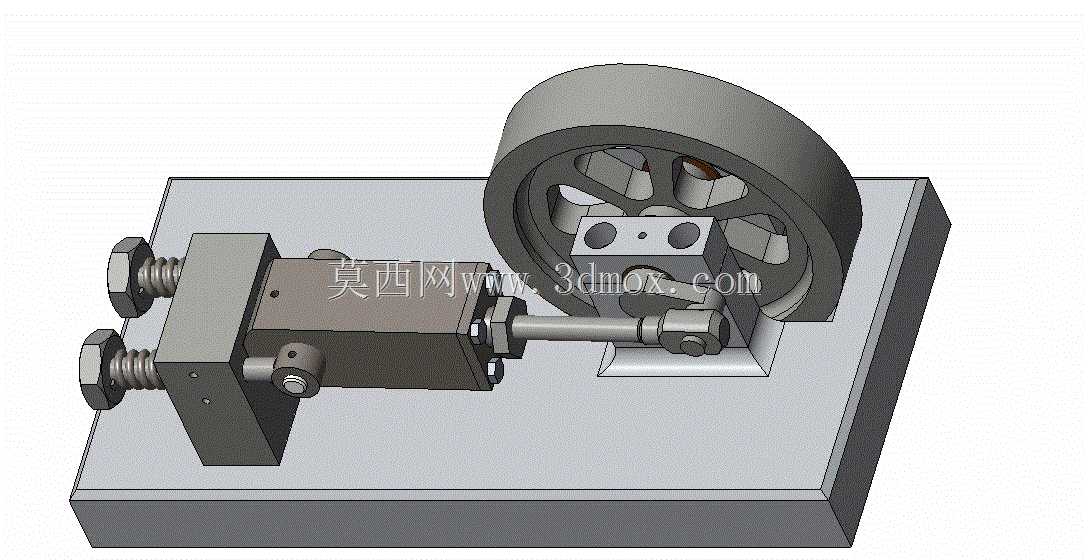

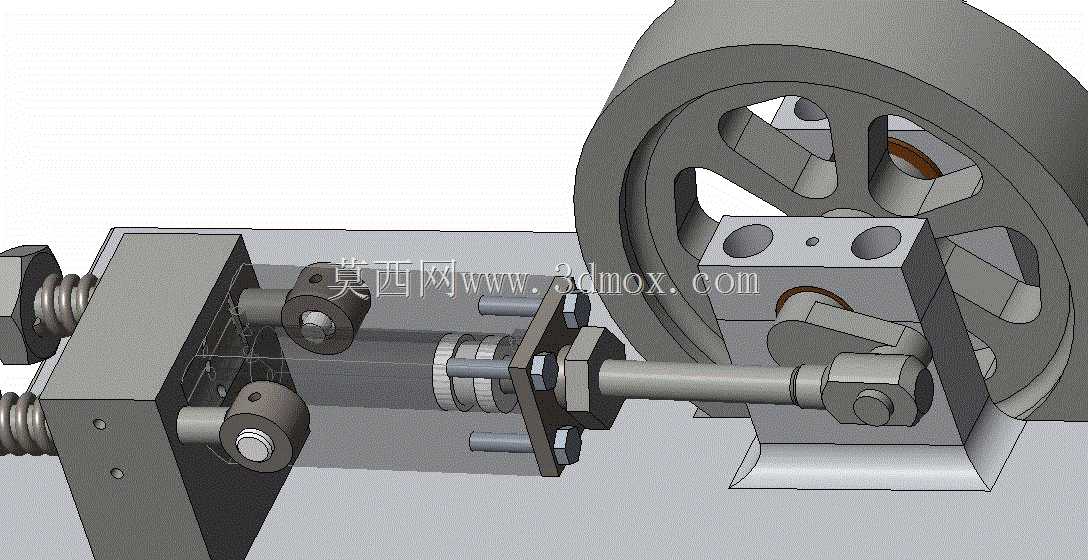

  适配小型物料输送、间歇分度等低功率驱动需求。设计思路上,整体采用卧式布局,将气缸组件与飞轮支架集成在同一块厚重的金属安装底板上,降低整体重心,减少运行过程中的振动传递;气缸端盖处设置了可调的行程限位螺栓,可以根据实际供气压力微调活塞的有效行程,避免活塞撞击缸盖造成结构损坏;连杆与活塞、连杆与曲轴的连接位置都采用了铰接销加润滑孔的结构,方便日常维护时加注润滑脂,降低铰接位置的磨损速率;飞轮采用辐条式结构,在保证足够转动惯量的前提下降低整体自重,减少启动阶段的压缩空气耗气量。从安装边界来看,整体安装底板为矩形结构,四个角位置预留了沉头安装孔,可以通过螺栓直接固定在厚度不小于10mm的工作台支撑板上,

  安装时需要保证飞轮的旋转平面与气缸轴线处于同一垂直平面,避免连杆运行过程中产生附加的侧向力矩,加快铰接销的磨损;气缸的进气接口位于缸体侧上方,外接气管时需要预留至少30mm的管路操作空间,避免管路与运动的飞轮、连杆产生干涉;飞轮的外圆位置需要预留不小于20mm的安全防护间隙,防止运行过程中异物卡入飞轮辐条造成结构损坏,也避免操作人员误触旋转部件造成安全事故。实际选型适配时,这类装置适配0.4-0.7MPa的常规工厂压缩空气气源,不需要额外配置高压供气系统,在气源压力稳定的工况下可以长时间连续运行,相比同功率的电动单元,启停响应速度更快,不会出现电机堵转烧毁的问题,适合频繁启停的间歇作业工位;结构上所有运动部件都暴露在可视范围内,

  方便观察运行状态,也便于故障排查,当出现动力输出不足的问题时,可以依次检查进气压力是否达标、气缸密封件是否存在泄漏、铰接位置是否存在卡滞、飞轮连接键是否出现松动,排查流程简单,对维护人员的技术门槛要求较低。在三维建模过程中,所有配合面都按照实际加工公差进行了预留,气缸与安装座的定位面设置了定位销孔,保证装配时的位置精度,连杆两端的铰接孔采用了同轴度公差约束,避免装配后出现运动卡滞的问题,安装底板的底面设置了0.2mm的平面度公差,保证安装后整体的水平度,减少运行振动。
