卡罗托尔水平进给滑台机械结构设计

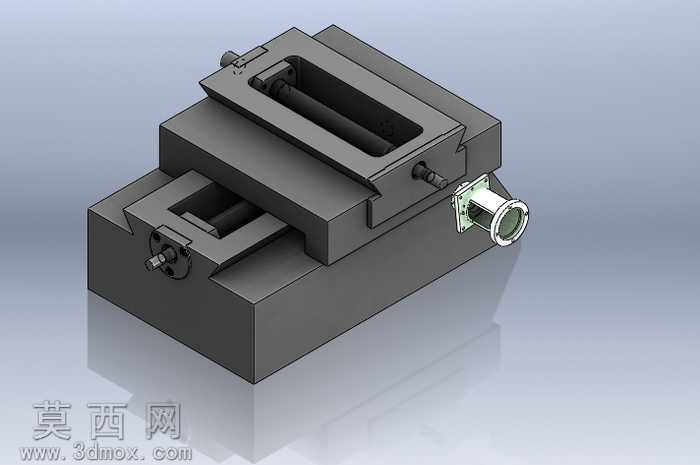

本作品为十字布局的水平进给滑台三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先逐一完成各个单体零件的参数化建模，再按照实际装配约束关系完成整体装配，确保各运动部件的配合间隙、运动行程符合机械传动的常规设计逻辑。模型渲染阶段采用哑光金属材质模拟铸铁滑台本体的质感，对传动丝杠、端盖紧固件等外露金属零件赋予光亮金属材质，对接手轮的连接部位做了材质区分，通过光影渲染突出滑台的阶梯式层级结构，清晰展现各部件的装配位置与空间关系。结构设计上采用双层正交滑座布局，下层滑座实现单轴向水平进给，上层滑座实现垂直于下层方向的水平进给，两个进给方向均配置丝杠传动结构，丝杠端部设置锁紧端盖与调节结构，可实现进给间隙的微调，滑座与基座之间采用燕尾式导轨配合结构，保证进给运动的导向精度与承载稳定性，其中一侧进给端预留了外接驱动的连接法兰结构，可适配手轮手动驱动或是电机自动驱动两种使用场景。设计过程中重点考量了滑台的运动干涉问题，通过软件的运动仿真模块模拟两个方向的全行程进给，排查并修正了滑座运动到极限位置时的部件碰撞问题，同时对导轨配合面、丝杠安装位的结构做了工艺性优化，预留了紧固件安装空间、润滑注油通道的结构位置，让整体结构更符合实际机械加工与装配的工艺要求。模型中对各个零件的倒角、退刀槽、安装孔等工艺细节都做了还原，没有过度简化工艺结构，保证模型可直接用于后续的工程图导出、结构改进参考或是运动原理演示使用，整体结构紧凑，传动路径清晰，可作为小型进给工作台、专用机床进给单元的设计参考原型。
