金布尔曲柄连杆式引擎机构演示模型

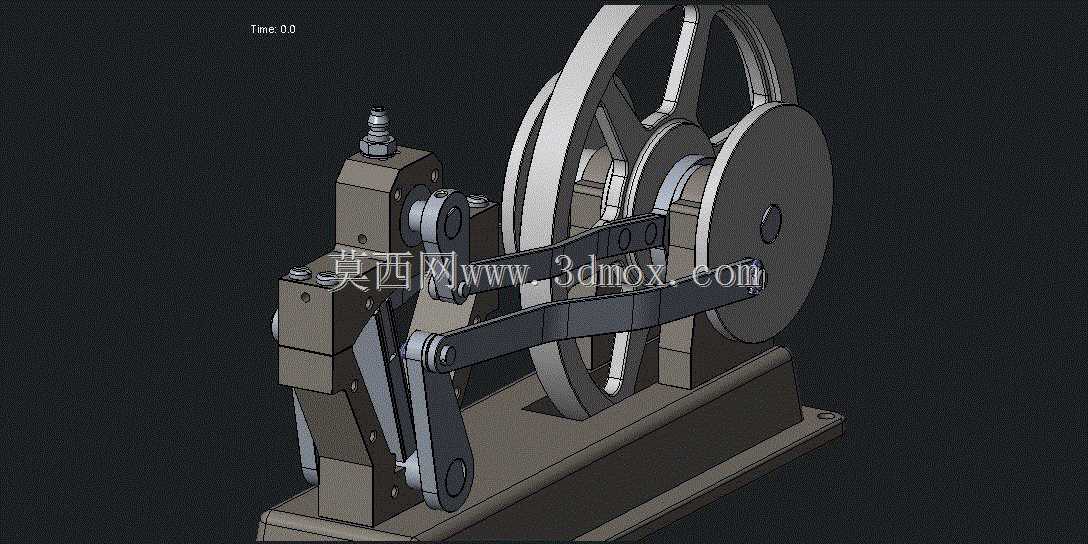

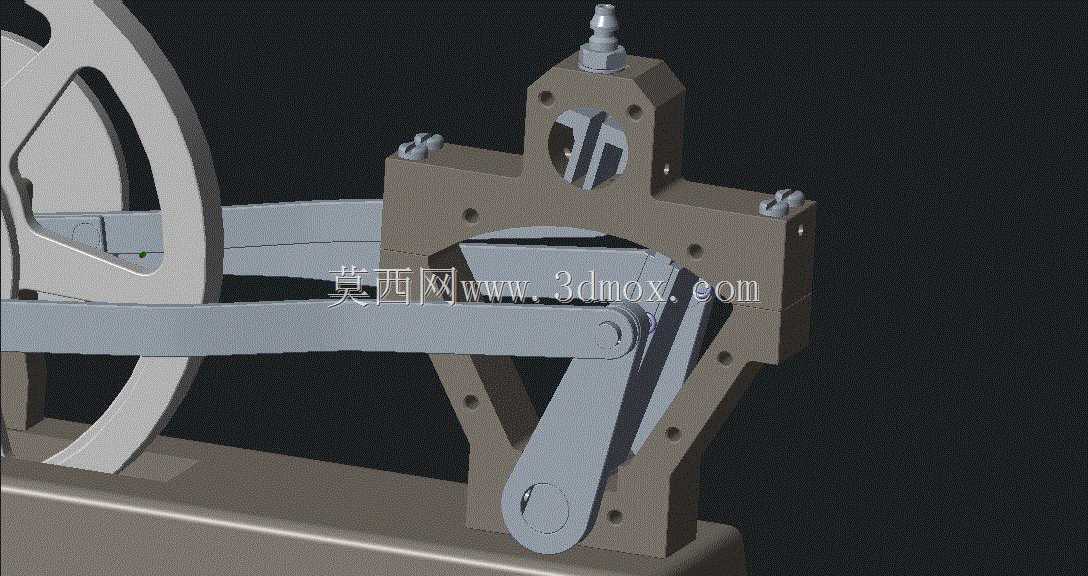

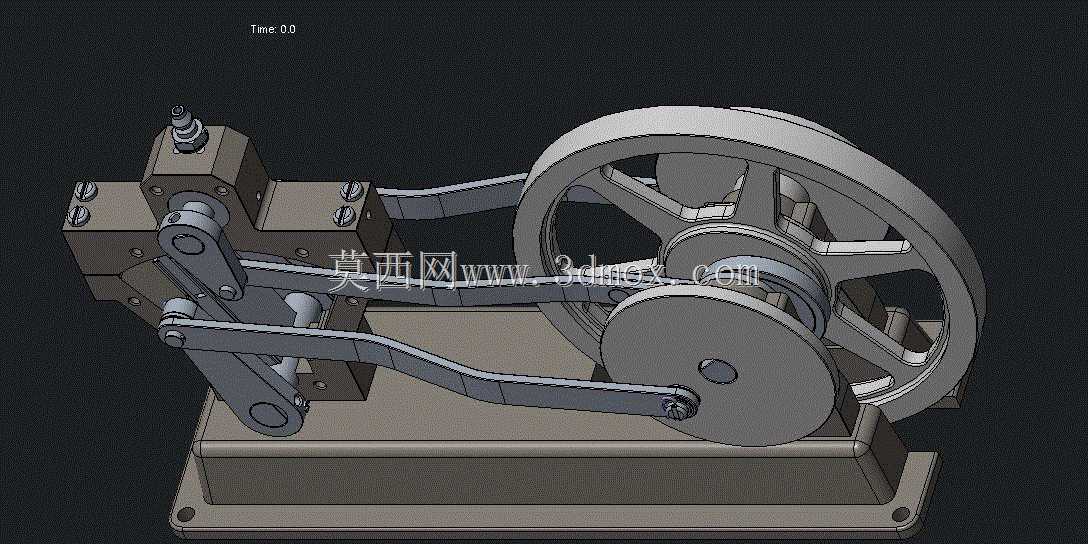

　　这套金布尔引擎机构模型，核心还原了早期往复式动力转换机构的典型传动逻辑，在教学演示、原理验证场景中有着极高的参考价值。从结构组成来看，整套机构包含大直径带轮输入组件、十字交叉式机架主体、多组铰接连杆、滑动导向副以及顶部的动力输出接头，所有铰接位置均预留了标准销轴安装位，可直接适配常规规格的耐磨衬套，降低实际加工后的运动磨损。

　　在实际应用场景中，这类结构常被用作小型动力装置的原理验证载体，也可作为机械原理课程的具象化演示教具，帮助学习者直观理解旋转运动到直线往复运动的转换过程，以及多连杆机构在特定行程下的运动轨迹特性。区别于常规的曲柄滑块机构，这套金布尔引擎的机架采用了对称式三角支撑结构，两侧的安装耳座预留了均匀分布的螺栓孔，可直接固定在水平安装台面上，安装边界需预留至少大于带轮直径1.2倍的操作空间，避免带轮运转时与周边防护结构产生干涉。

　　设计思路上，整套机构优先保证了运动轨迹的准确性，连杆的铰接点位置经过反复校核，确保运转过程中无死点卡顿，输入带轮的轮槽尺寸适配常规三角带规格，可直接连接小型调速电机实现动力输入。顶部的输出接头采用了标准的外螺纹连接结构，可根据不同演示需求加装不同负载的执行端，比如小型冲压头、往复泵柱塞等组件，拓展机构的演示范围。机架主体的镂空结构既减轻了整体重量，又方便观察内部连杆的运动状态，所有受力部位均做了加厚处理，避免长期运转下出现结构变形。

　　从安装适配角度来看，机架底部的支撑面平面度要求控制在0.1mm以内，保证机构运转时的稳定性，各连杆之间的铰接间隙需控制在0.02-0.05mm之间，间隙过大会导致运动轨迹出现偏差，间隙过小则会增加运转阻力，甚至出现卡滞现象。输入带轮的中心高与机架安装面的距离经过精准设定，保证皮带传动时的包角符合传动要求，减少动力传输过程中的打滑损耗。

　　在功能特性上，这套机构可完整模拟往复式引擎的动力传输全过程，通过调整输入带轮的转速，可直观观察不同转速下连杆的运动状态变化，以及各铰接点的受力变化趋势，对于理解多连杆机构的运动学特性有着不可替代的作用。相比纯二维原理图，三维结构的模型可清晰展示各部件的空间位置关系，帮助设计人员在开发同类动力机构时快速规避空间干涉、受力不均等常见问题。机构的所有零部件均采用了模块化设计思路，易损的销轴、衬套等部件可单独拆卸更换，降低了后期维护成本，也方便根据不同的验证需求更换不同长度的连杆，调整输出端的行程参数，适配更多的演示与验证场景。
