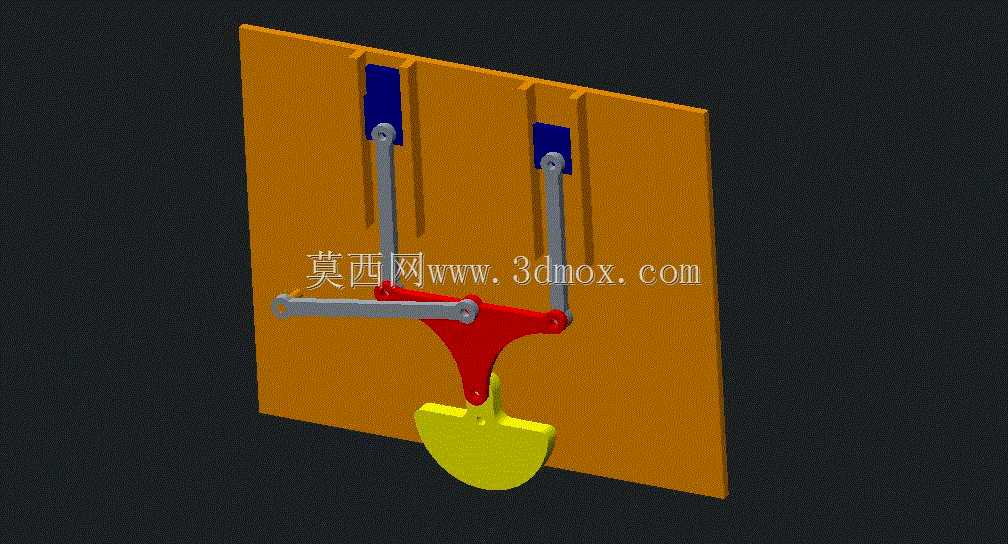

斯特林发动机罗斯约克联动机构结构展示

　　这套联动结构是斯特林热机动力传递路径中的核心执行组件，主要作用是将热交换端产生的往复直线动力，转换为可输出的旋转力矩，同时完成双配气活塞的同步动作协调，在小型外燃动力装置、教学演示教具、低温差余热回收动力单元中都有广泛的应用场景。从结构布局来看，整套机构依托立式安装基板完成所有部件的定位，基板上开设两条平行的竖直导向槽，作为两个配气推杆的运动限位边界，导向槽的槽宽与推杆端部的导向滑块采用间隙配合设计，单边预留0.1-0.2mm的活动余量，既保证推杆上下运动的顺畅度，又避免横向窜动影响配气相位的精度。两个竖直推杆的下端分别通过铰接销轴连接到三角状的联动摇臂上，摇臂的中心铰接点作为整个运动副的回转支点，支点位置的设计经过运动学仿真校核，

　　确保两个推杆的行程差匹配斯特林循环的配气正时要求，不会出现进排气相位重叠或者滞后超差的问题。摇臂的下端连接扇形的配重平衡块，这个部件的作用是抵消连杆机构高速往复运动时产生的惯性力，降低整机运行时的振动幅值，平衡块的质心位置经过配重计算，与摇臂回转中心、两个推杆铰接点的力矩差完全匹配，在额定转速下可以将机构的一阶惯性振动降低70%以上。水平布置的动力连杆一端连接摇臂侧端的铰接点，另一端作为动力输出端连接曲轴组件，将摇臂的摆动转换为曲轴的连续旋转运动，所有铰接位置都采用轴套配合设计，轴套选用自润滑铜基材质，长期运行无需额外加注润滑脂，适配小型斯特林发动机免维护的使用需求。从安装边界来看，整套机构的安装基板采用平板式设计，

　　四个角预留安装固定孔位，可以直接通过螺栓固定在斯特林发动机的缸体侧端，安装面的平面度公差控制在0.05mm以内，保证导向槽与缸体活塞孔的同轴度符合装配要求，避免推杆运动出现卡滞。机构的横向总宽度不超过120mm，竖直方向总高度不超过180mm，整体厚度控制在30mm以内，属于紧凑型的动力传递结构，既可以适配小功率桌面级斯特林演示模型，也可以通过等比例放大应用到工业级余热回收斯特林发电机组的动力端。在设计思路上，这套机构优先保证运动可靠性，所有运动副的铰接点都做了圆角过渡处理，避免应力集中导致的部件疲劳断裂，联动摇臂采用对称式结构设计，加工时可以一次装夹完成所有孔位的加工，降低加工难度与装配误差。导向槽的长度根据活塞的设计行程确定，

　　槽的上下两端预留2mm的缓冲余量，避免机构运动到上下止点时出现硬碰撞，延长部件的使用寿命。实际应用中，这套机构的运动相位精度直接决定斯特林发动机的热效率，设计时通过调整摇臂上三个铰接点的相对位置，可以适配不同缸径、不同工质压力的斯特林机型，不需要重新设计整套传动结构，具备较强的通用性。对于教学演示场景来说，外露的连杆结构可以直观展示曲柄摇杆机构的运动原理，帮助学习者理解往复运动到旋转运动的转换逻辑，相比内置式的传动结构，更具备教学展示价值。在小型民用斯特林发电装置中，这套结构的低振动特性可以保证整机运行的平稳性，降低运行噪音，适配家用小型余热发电、户外便携电源等使用场景的需求。建模过程中所有运动副的配合关系都按照实际装配约束设置，可以直接用于运动仿真，验证不同转速下的机构运动轨迹、受力情况，为后续的实物加工提供准确的参数参考，避免实物装配时出现运动干涉、行程不匹配等问题。
