在自动化产线的工位抬升、精密检测设备的载物台调整、小型工装的高度适配场景里,纯转动副实现直线升降的机构一直是结构工程师选型时的重点关注方向,萨罗斯机构作为典型的过约束空间连杆机构,完全依靠多组连杆的转动配合实现上下平台的垂直直线运动,不需要额外的导轨导向,从根源上避免了滑动导轨的磨损、卡滞、润滑维护问题,在洁净车间、无尘检测工位这类对粉尘、润滑脂析出有严格限制的场景里,这类机构的适配性远高于常规的剪叉升降、导轨滑块升降结构。

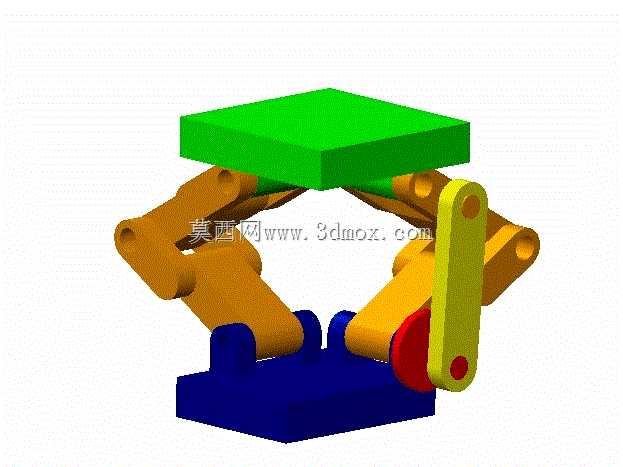

这套机构的整体结构分为上下两个平台与周向均匀布置的三组连杆组件,下平台作为固定安装基座,底部预留了与设备机架连接的安装孔位,安装边界可根据实际载物需求调整连杆长度与平台尺寸,常规小负载场景下,下平台的长宽尺寸控制在120mm到200mm区间即可满足10kg以内的载物抬升需求,上平台作为载物工作面,平面度设计公差控制在0.05mm以内,可直接放置检测工件、工装夹具或者小型执行元件,不需要额外增加转接板调整平面度。
每组连杆组件由两根等长的刚性连杆与三个转动副组成,连杆与上平台、下平台的铰接点位置在周向呈120度均匀分布,所有转动副的轴线都保持平行,这种空间布置方式让机构在运动过程中,上平台始终保持与下平台的平行状态,不会出现偏摆、侧倾的问题,运动过程中的平行度误差可控制在0.1mm以内,完全满足常规检测、工位抬升的精度要求。设计过程中需要重点控制连杆的铰接孔同轴度,单根连杆两端铰接孔的同轴度公差需要控制在0.02mm以内,否则会在运动过程中出现卡滞,甚至因为过约束导致连杆变形、转动副磨损加剧。
从运动特性来看,这套机构的升降行程与连杆长度直接相关,常规设计中连杆长度与最大行程的比例约为1:0.7,也就是100mm长度的连杆可实现70mm左右的垂直升降行程,工程师在选型设计时可根据实际需要的行程调整连杆长度,不需要改变整体的铰接点布置逻辑。驱动端可布置在任意一组连杆的下铰接点位置,通过伺服电机搭配小型减速器直接驱动摆杆转动,即可带动整个机构完成升降动作,不需要额外增加传动丝杠、同步带这类传动部件,整体结构的集成度非常高,驱动端的安装空间仅需要预留直径50mm、长度80mm的区域即可,非常适合在空间紧凑的小型自动化设备内部布置。
在实际应用中,这类机构还可以根据负载需求调整连杆的材质,常规小负载场景下采用POM或者尼龙材质加工连杆即可,既可以降低整体重量,还能实现转动副的自润滑,不需要定期加注润滑脂;如果是负载稍大的场景,可采用6061铝合金加工连杆,表面做硬质阳极氧化处理,提升铰接位置的耐磨性能,转动副的销轴采用304不锈钢材质,配合铜套或者工程塑料轴套,可将连续往复运动的使用寿命提升到百万次级别。安装过程中需要注意三组连杆的铰接点位置度误差,周向三个铰接点的位置度公差控制在0.03mm以内,可保证机构运动过程中无卡顿、无异常受力,避免长期运行出现连杆疲劳断裂的问题。
不同于常规的剪叉升降机构需要中间滑动副、导轨升降需要直线导向件,萨罗斯机构所有运动副都是转动副,加工难度更低,装配调整也更简单,只需要保证所有铰接点的转动灵活,不需要调整导轨平行度、滑块预紧力这类复杂参数,对于小行程、中等负载的垂直抬升场景,这类机构的综合成本比常规升降结构低30%左右,后期维护成本也更低,非常适合在小型自动化设备、教学实验台、精密检测仪器中推广使用。设计建模过程中需要做运动干涉检查,重点验证连杆在最低位置与最高位置时,相邻连杆之间、连杆与上下平台之间是否存在碰撞,预留至少1mm的安全间隙,避免实际加工装配后出现运动死点。
