转子接触区域动态演示结构设计

　　在容积式流体输送设备的研发环节，转子副的啮合接触状态直接决定设备的容积效率、运行磨损速率与密封可靠性，这类部件常见于罗茨泵、螺杆泵、凸轮转子泵等流体输送设备中，广泛应用在市政污水处理、食品浆料输送、化工介质转运、油气混输等工业场景，不同工况下转子的间隙控制要求差异极大，比如输送高粘度食品介质时，转子间预留的冷态间隙需要兼顾热膨胀余量与物料剪切防护，避免运行中转子剐蹭导致物料变质或部件抱死，而输送含微小固体颗粒的污水介质时，间隙设计还要考虑颗粒卡滞的风险，不能一味追求小间隙提升效率。

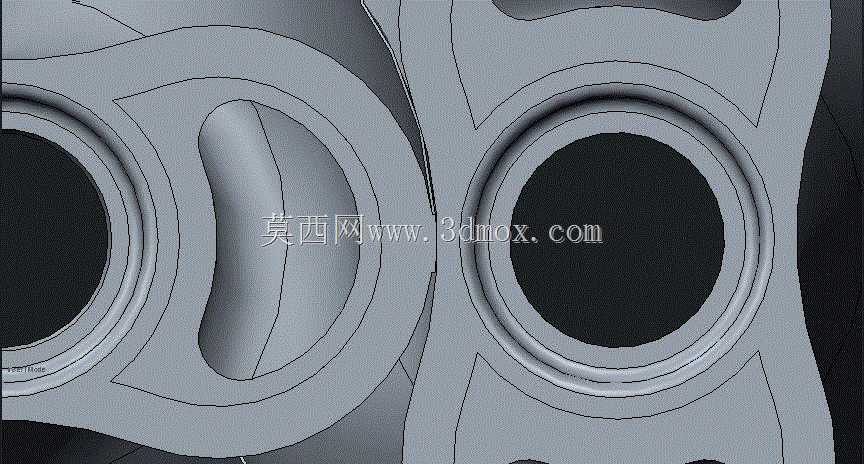

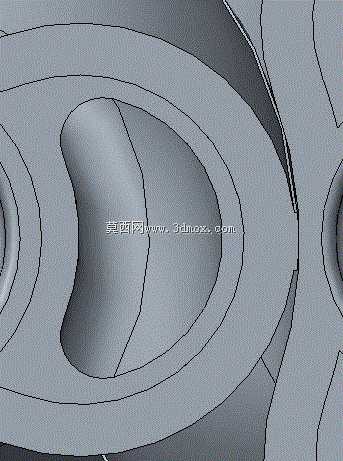

　　这套动态演示结构的核心作用，是把转子运转过程中相邻型面的接触区域变化做连续可视化呈现，替代传统静态剖面、单点间隙检测的验证方式。做这类转子设计时，很多工程师容易陷入只关注静态型线坐标精度的误区，忽略运转过程中转子在轴系挠度、离心力、介质压力作用下的微变形，这些变形会让静态设计的合理间隙在动态下出现局部接触，轻则造成型面磨损失效，重则引发转子抱死、轴系过载断轴的故障。

　　从设计思路来看，这套演示结构没有采用常规的整泵装配建模逻辑，而是把转子副、腔体包容面做了独立提取，隐去了轴系、密封、传动端盖等非核心部件，把视觉焦点完全集中在转子啮合的接触区域上。型线设计上采用了平滑过渡的曲面构型，避免型线拐点带来的应力集中与流动死区，转子根部的圆弧过渡做了曲率连续处理，既可以降低根部的应力集中系数，也能减少介质在根部滞留的概率，对于食品、医药级的输送设备来说，这种无滞留的型面设计还能满足CIP在线清洗的要求，避免物料残留滋生细菌。

　　安装边界方面，这类转子的轴向定位需要严格控制端面与腔体端盖的间隙，径向装配时要保证转子与腔体内壁的同轴度误差在允许范围内，通常径向跳动量要控制在单边间隙的1/3以内，避免运转中转子扫膛。做三维建模时，动画的帧步长设置要匹配转子的实际运转角速度，不能为了动画流畅随意调整转速比例，否则会误导接触区域的变化判断，比如在转子转过啮合临界点的位置，需要加密帧采样，才能准确捕捉到接触区域从线接触到面接触再到分离的完整过程，为后续的间隙优化、型线修正提供直观的参考依据。

　　在实际工程验证中，这类动态演示可以提前发现静态干涉检查遗漏的问题，比如当转子采用悬臂安装结构时，轴端挠度会让转子在靠近自由端的位置出现偏斜，静态装配时检测的圆周间隙均匀，但运转起来后偏斜会导致单侧接触，通过动画演示可以直观看到接触区域的轴向分布位置，进而针对性调整轴系刚度或者转子型线的锥度补偿量，不需要等到样机加工完成后做试运转才发现问题，大幅缩短研发迭代周期，降低样机试制的成本损耗。
