双座多自由度运动模拟平台结构设计

　　做这类多自由度运动平台的结构设计，首先要锚定实际落地的应用场景，这类带双乘员位的平台，核心是复现特定工况下的姿态变化与加速度反馈，常见于驾乘模拟、体感娱乐设备、特种装备工况模拟测试领域，区别于单自由度的摇摆台，多自由度构型需要兼顾多轴联动的运动解算空间与结构承载的刚性冗余。从结构构型来看，这套平台采用下置驱动单元的布局，驱动端通过球头与凹杆组成的球铰结构连接上台面与下部基座，球铰的选型直接决定了平台的最大摆角范围与各向载荷的传递效率，设计时需要先核算每个铰接点在极限姿态下的总受力，避免出现铰接点卡滞或者应力集中导致的结构失效。

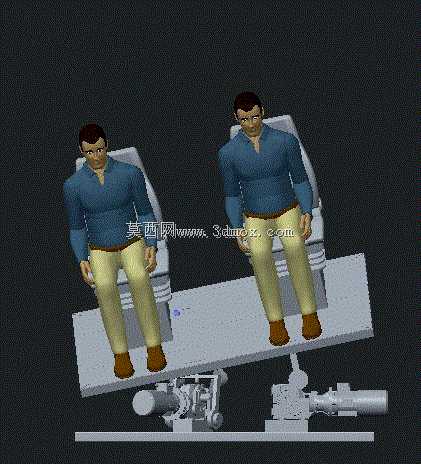

　　承载能力的匹配是这类平台设计的核心前提，上台面需要同时容纳两个模拟乘员及配套座椅结构，设计阶段需要先拆分各部分的质量载荷：固定安装在台面上的座椅结构、模拟乘员的等效配重、台面自身的结构自重，所有载荷最终都会通过铰接点传递到下部的驱动单元与基座上，因此每个伺服驱动端的受力都需要结合运动姿态做动态核算，不能仅用静态载荷做选型依据。在做三维建模的过程中，需要提前预留驱动单元的安装边界，下部的齿轮箱传动结构要和驱动电机的输出轴做同轴度匹配，避免装配阶段出现干涉，同时基座部分要预留足够的安装固定孔位，保证平台在大加速度运动时不会出现侧翻或者滑移。

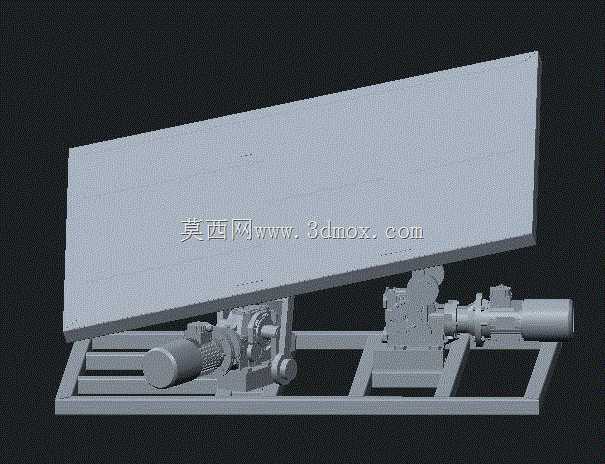

　　从结构细节来看，上台面采用平板式承载结构，表面预留座椅安装的标准化孔位，方便后续根据不同的模拟场景更换适配的座椅或者工装，台面下方的铰接点安装座做了局部加厚处理，用来分散铰接点传递的集中载荷，避免长期交变载荷下出现台面变形。驱动单元的布局采用对称式设计，保证两个乘员位的运动体感一致性，不会出现单侧运动幅度偏差导致的模拟失真。设计过程中不需要过度追求外观的流线型处理，核心要保证运动过程中各部件之间的安全间隙，尤其是在平台达到最大倾斜角度时，下部驱动杆件、铰接结构与基座之间不能出现运动干涉，同时要预留线缆的布设空间，避免运动过程中拉扯线缆造成故障。

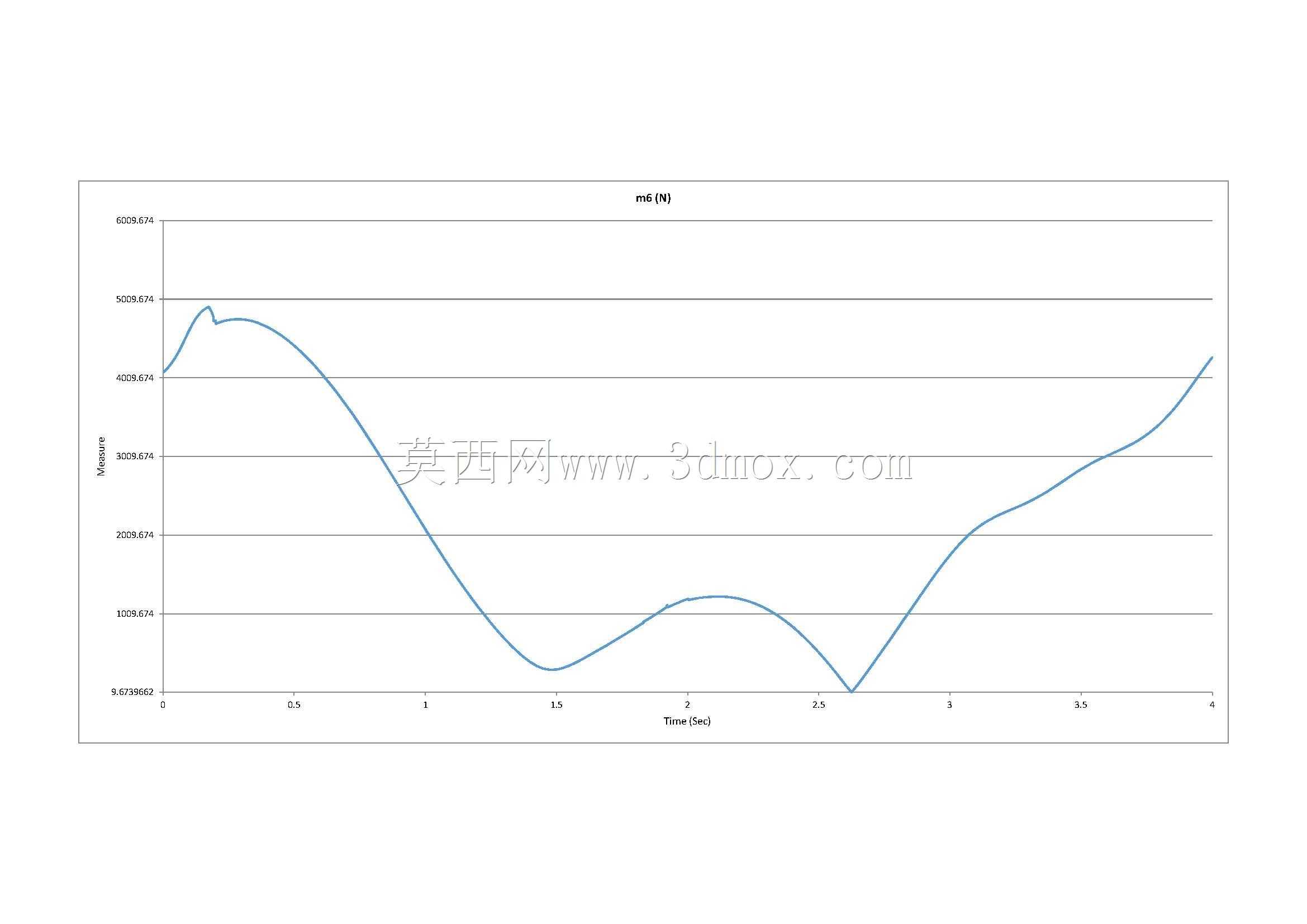

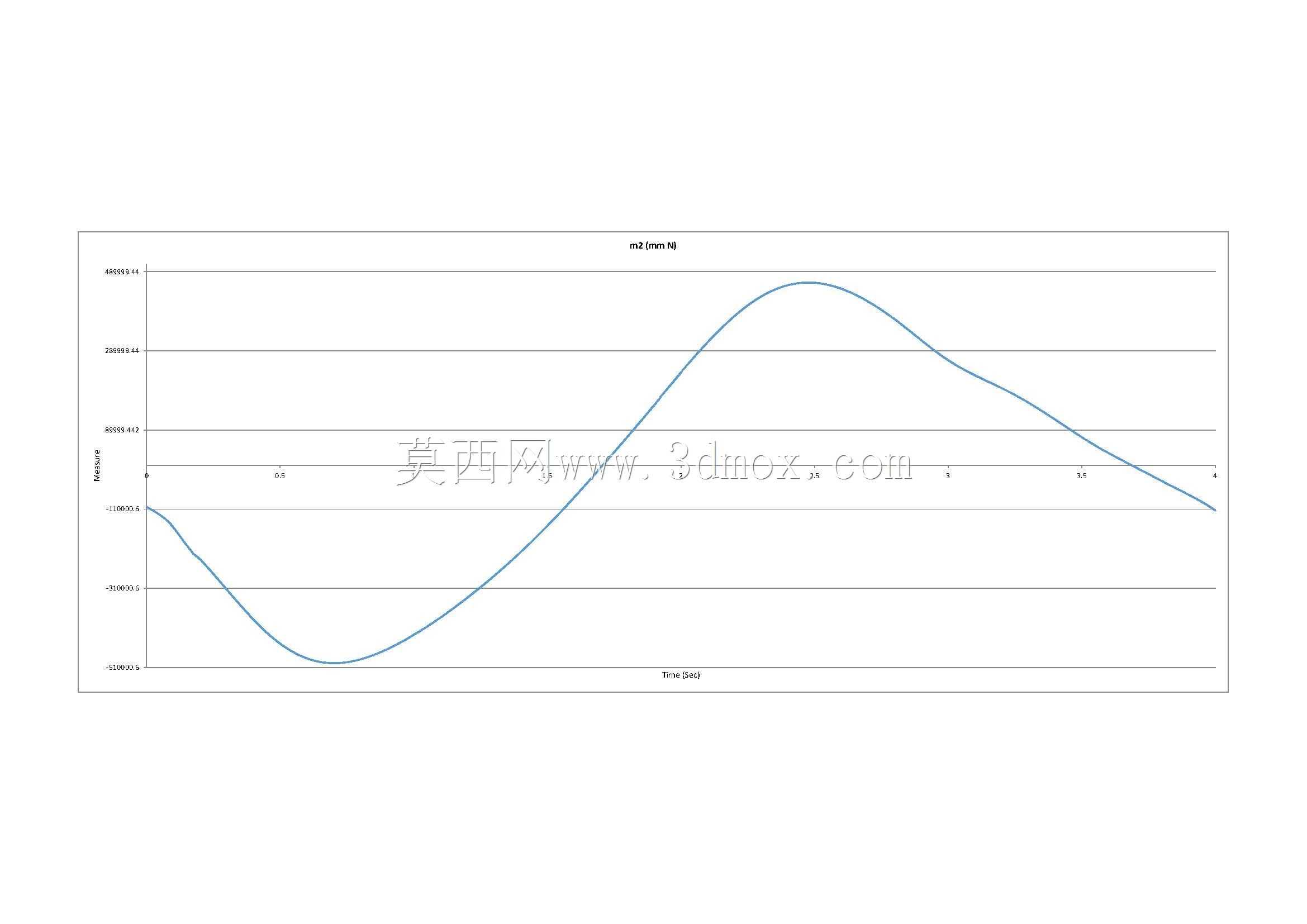

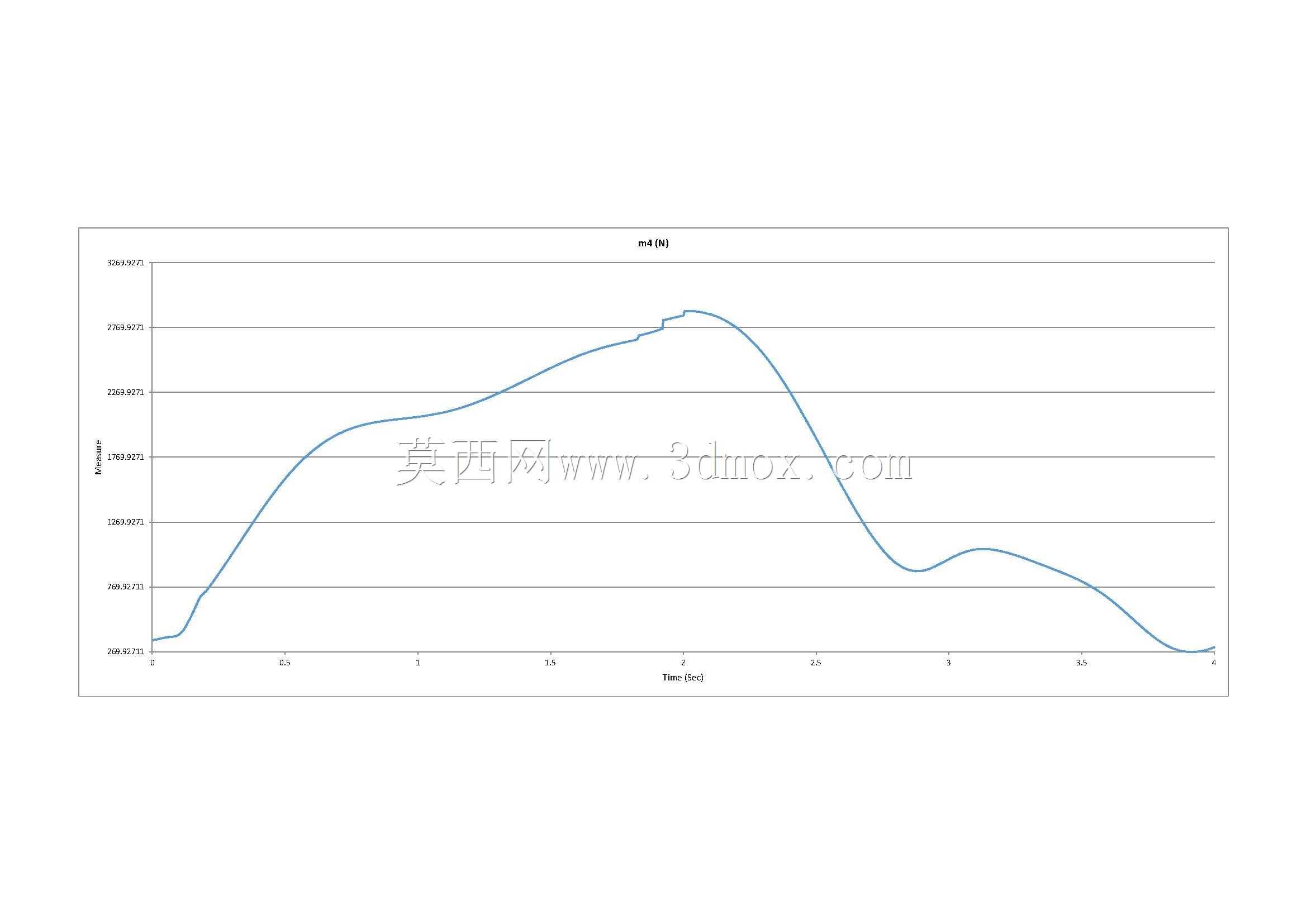

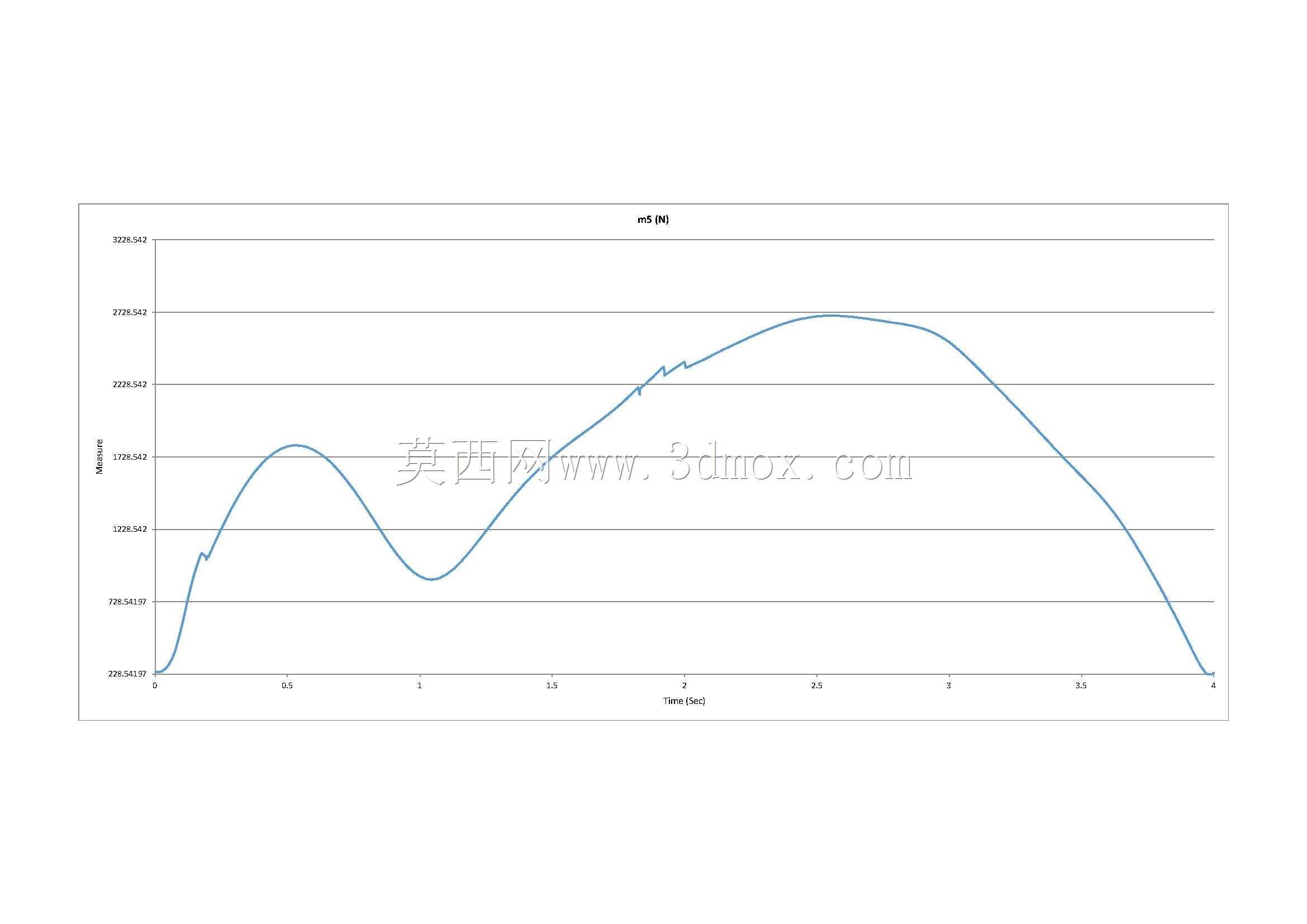

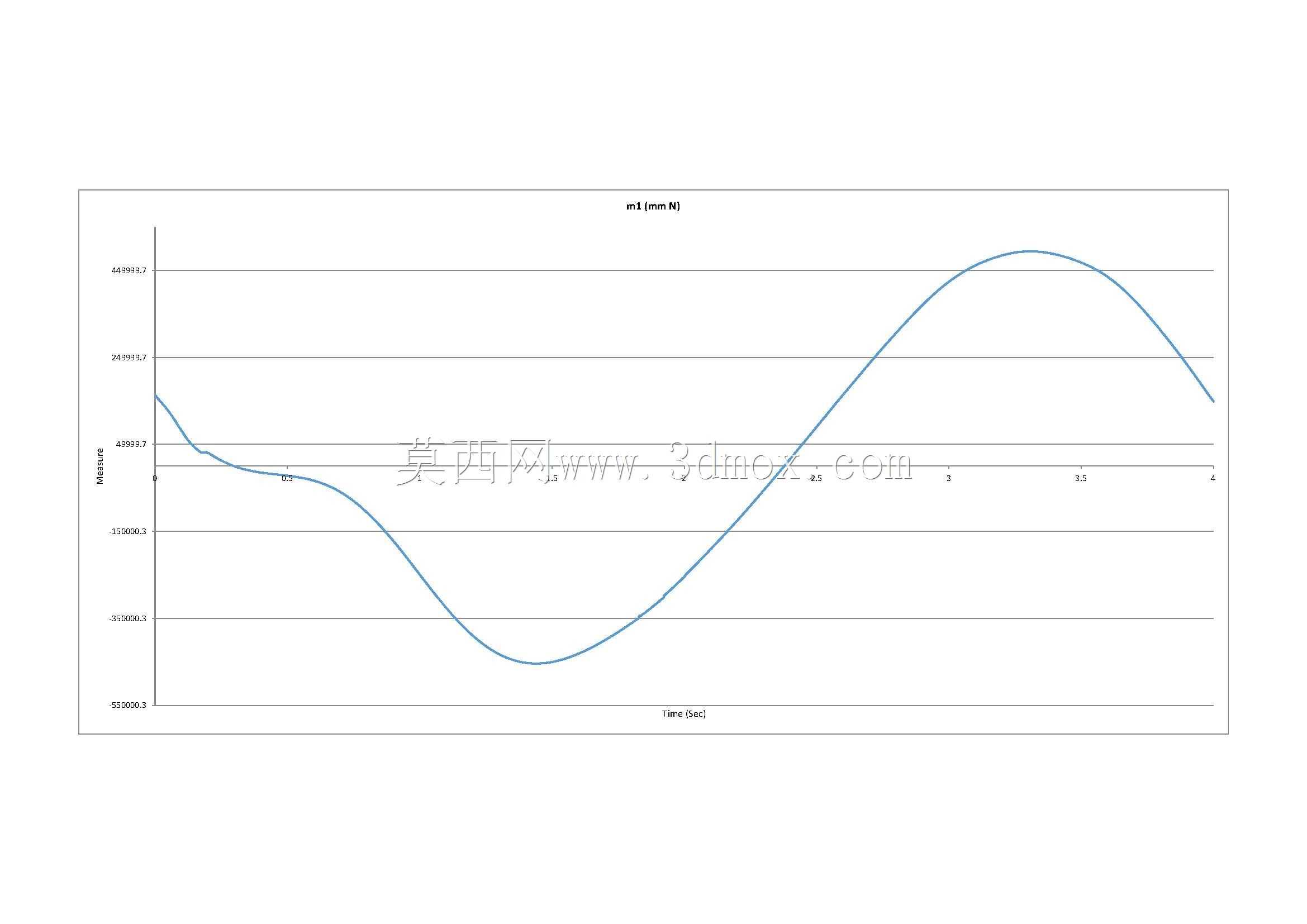

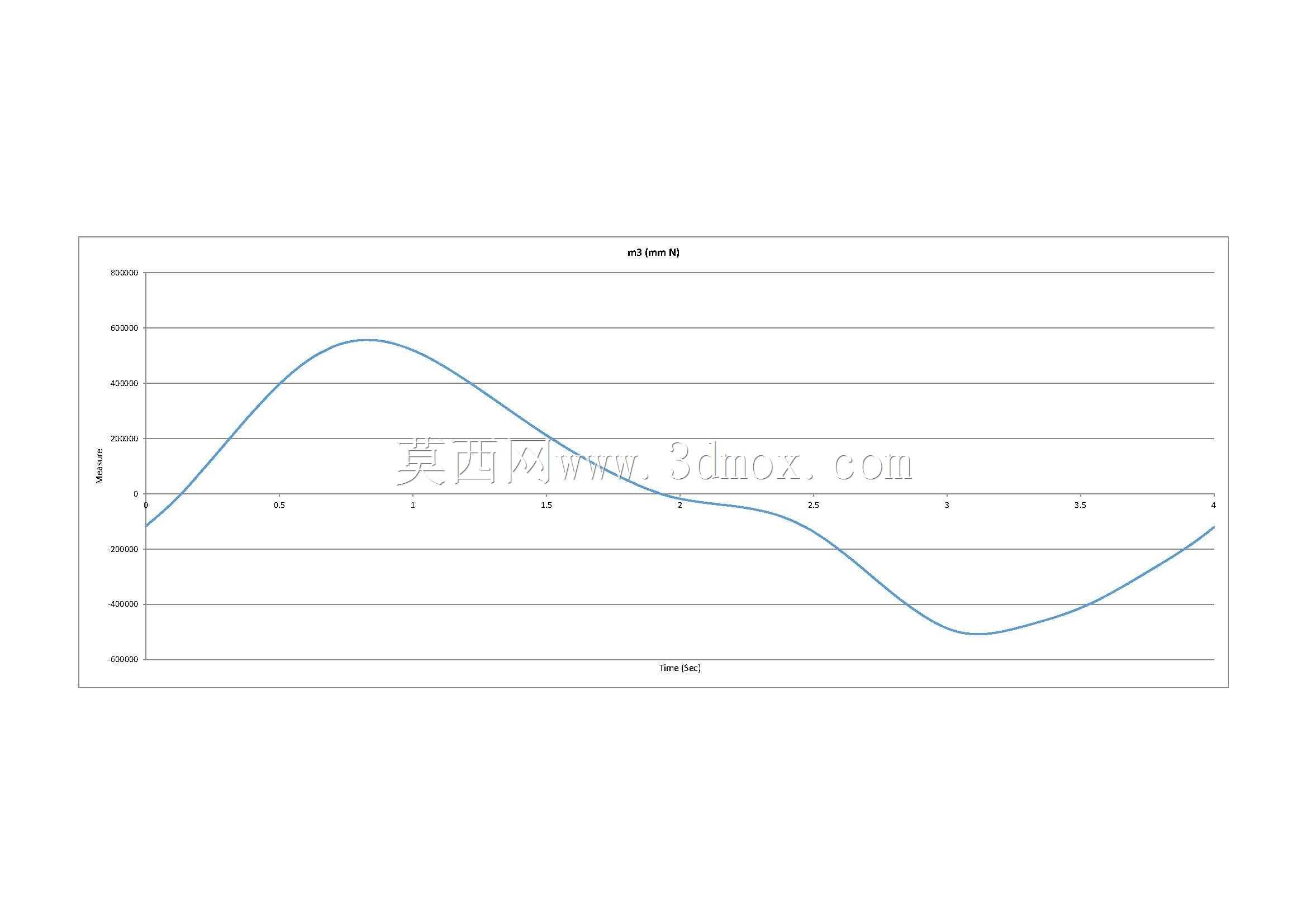

　　这类平台的运动范围设计需要匹配实际使用需求，俯仰、侧倾、升降各轴的行程要结合模拟场景的参数做设定，比如用于驾乘模拟的平台，不需要过大的位移行程，但需要足够的响应速度来复现路面颠簸的加速度反馈，这就要求铰接结构的转动阻尼足够小，驱动单元的响应延迟控制在合理范围内。在做结构校核的时候，要针对每个模拟时间节点的伺服电机载荷、球铰点受力做逐一验算，尤其是在极限偏载工况下，比如单侧乘员重量达到上限、平台处于最大倾斜角度时，各结构件的应力要控制在材料许用应力范围内，驱动单元的输出扭矩要留有足够的安全系数，避免出现过载停机或者结构损坏。

　　另外，下部基座的结构刚性也会直接影响平台的运动精度，如果基座焊接刚性不足，在平台做高频运动时会产生共振，不仅会影响模拟体感的准确性，长期运行还会导致结构焊缝开裂，因此基座的型材选型要做刚性校核，必要时增加加强筋结构来提升整体固有频率，避开平台运动的工作频率区间。整体建模过程中，所有运动副的配合间隙都要按照实际加工装配的公差来设定，不能用理想无间隙的配合来做运动仿真，否则仿真得到的运动参数和实际装配后的运行状态会出现较大偏差，无法指导实际的加工生产。
