机加工车间手动螺杆式夹持虎钳结构

　　在常规机械加工、钳工装配、小型工件维修的作业场景里，这类手动螺杆虎钳是工位上出镜率极高的基础工装，不管是台式钻床的工位旁、普通钳工台的台面上，还是小型铣床的辅助夹持工位，都能看到这类结构的身影。它的核心作用是在作业过程中牢牢固定待加工工件，避免工件在钻削、锉削、轻量铣削、装配敲击过程中出现位移、窜动，保证加工精度与作业安全，相比临时压块、简易夹具，这类虎钳的夹持通用性更强，不需要针对不同外形的工件定制专属夹块，调整行程范围足以覆盖绝大多数小型机械零件的夹持需求。

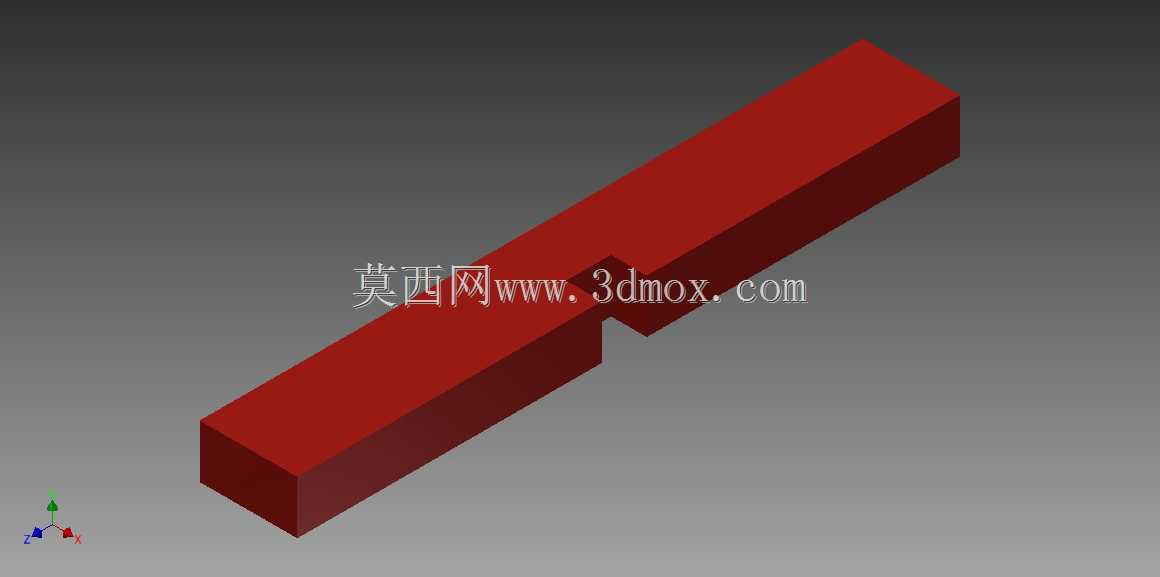

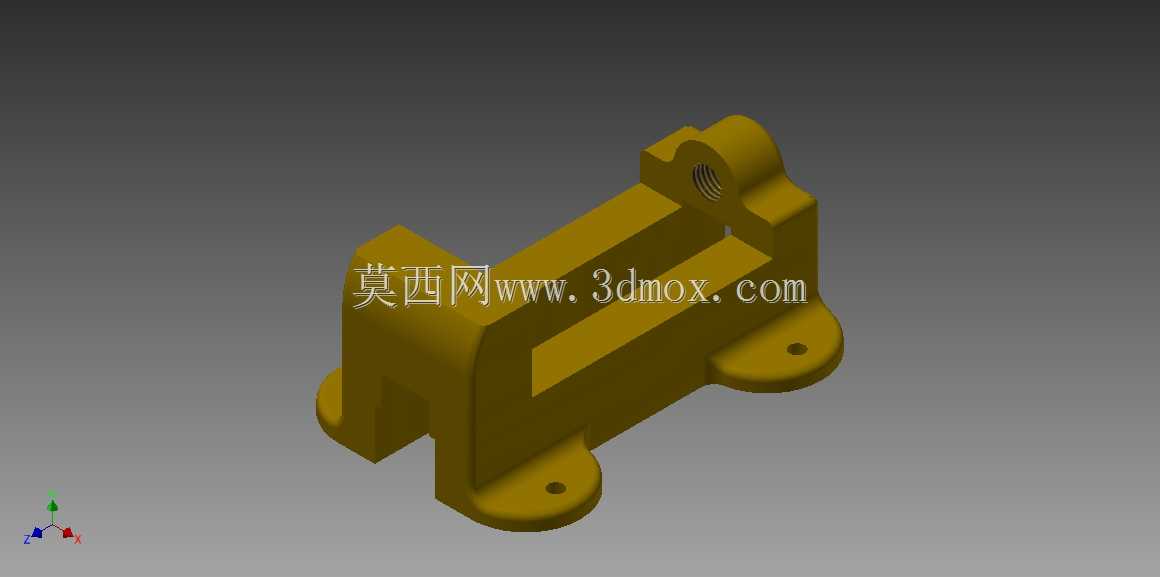

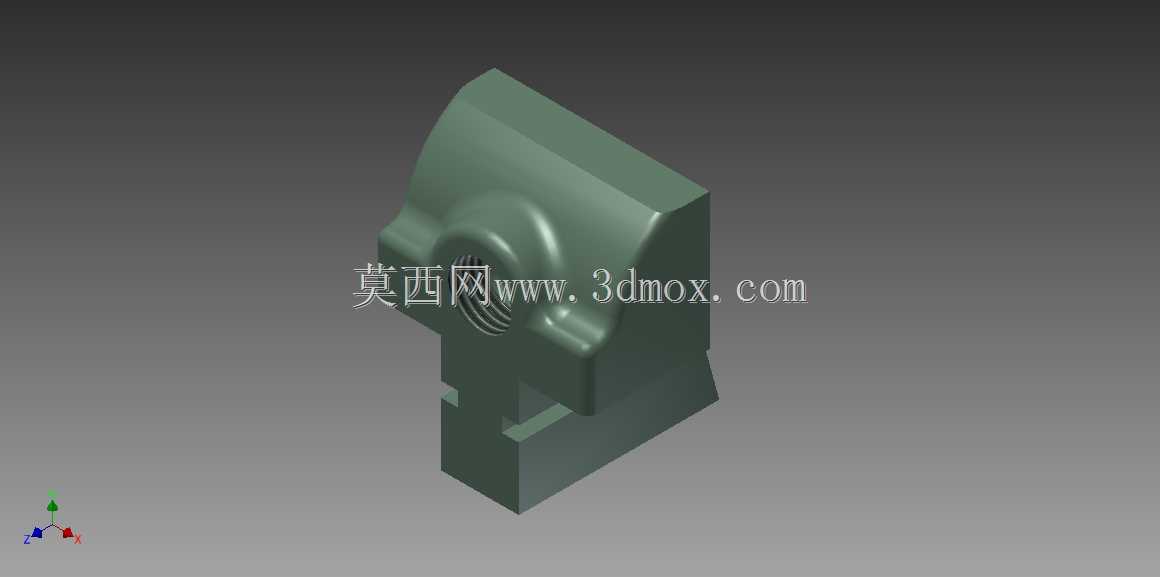

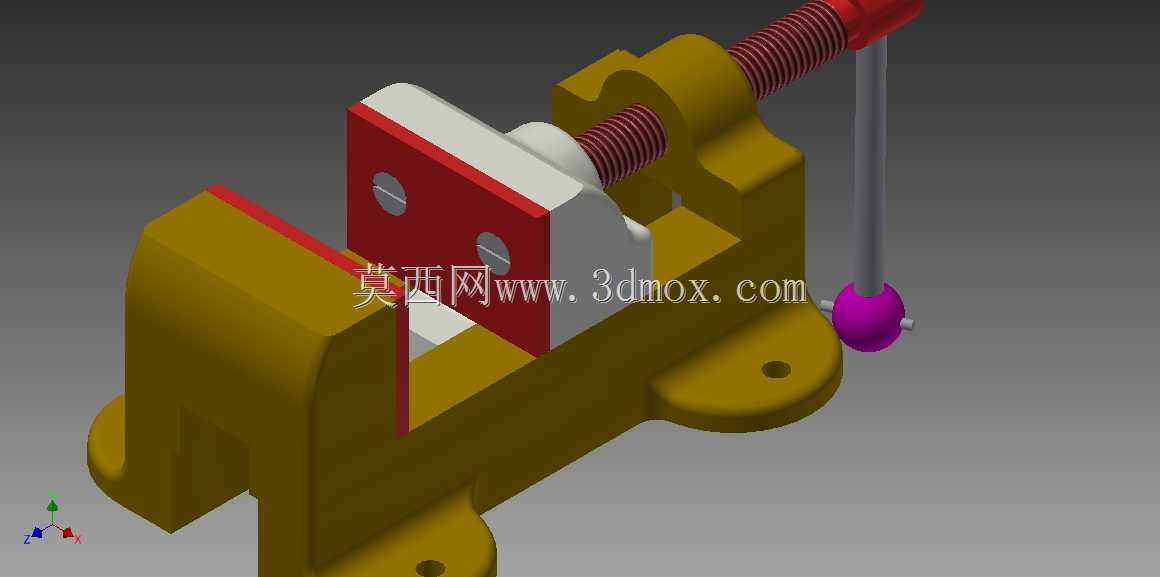

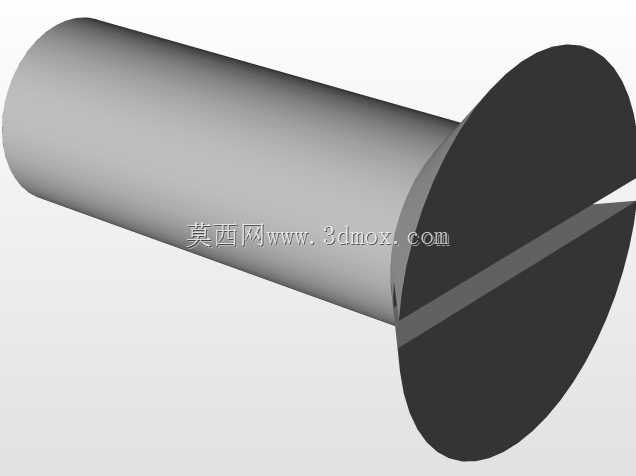

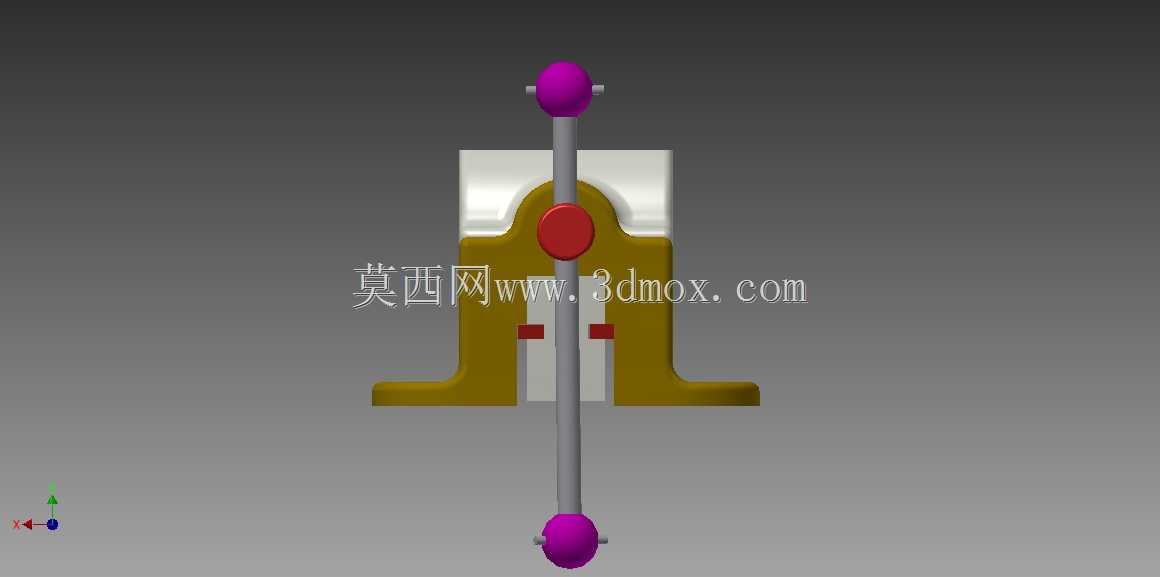

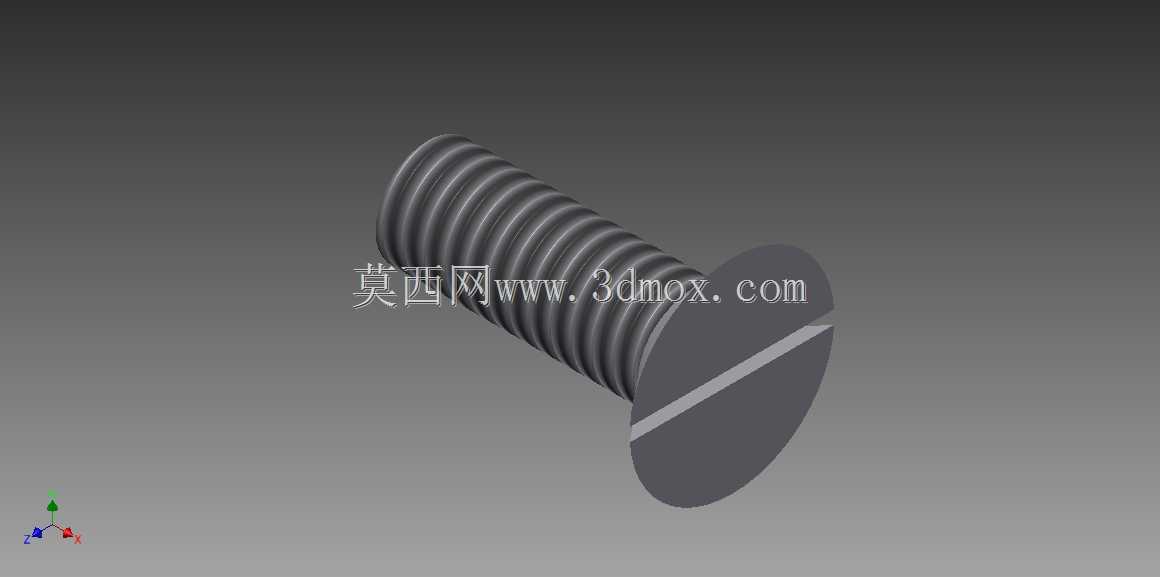

　　从结构设计逻辑来看，这套虎钳采用了最成熟的滑动式钳身配合梯形螺杆传动的方案，固定钳身与活动钳身的配合面做了燕尾槽导向结构，能保证活动钳身在开合过程中始终保持与固定钳身的平行度，不会出现偏摆、翘头的问题，夹持工件时两个钳口的贴合压力均匀，不会因为受力不均夹伤工件表面或者导致工件装夹歪斜。钳口部分采用了可更换的齿面钳口板，通过沉头螺钉固定在钳身上，长期使用出现齿面磨损、夹持力下降的时候，只需要更换两块钳口板就能恢复夹持性能，不需要整体更换钳身，大幅降低了工装的维护成本；钳口板的齿面做了交叉网纹处理，夹持金属工件时能嵌入工件表面极薄的一层，提供足够的静摩擦力，即便是承受较大的钻削轴向力、锉削侧向力，工件也不会出现滑移。

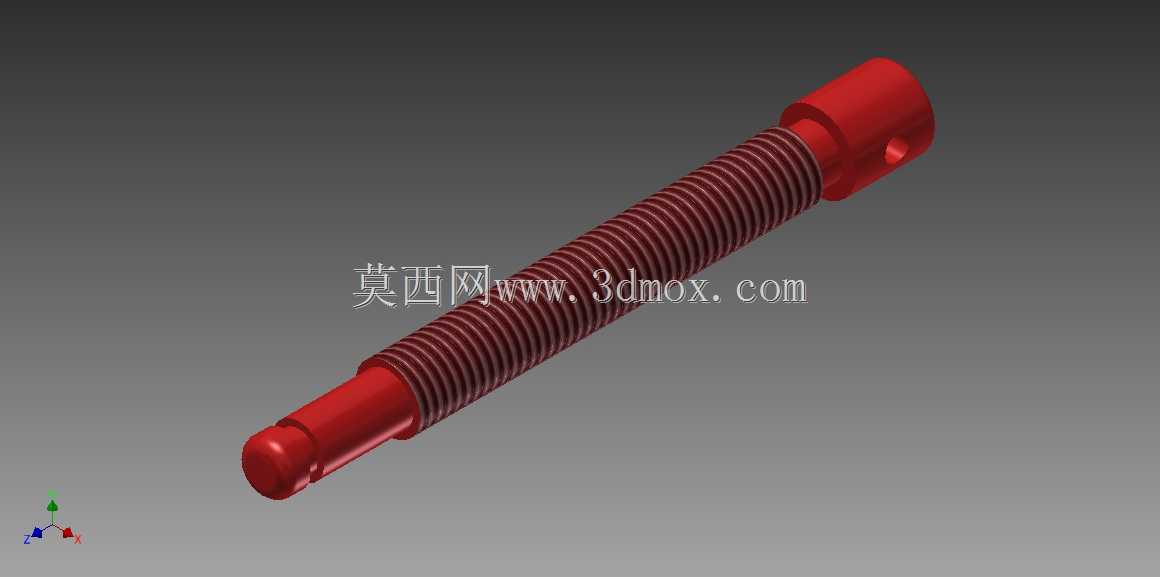

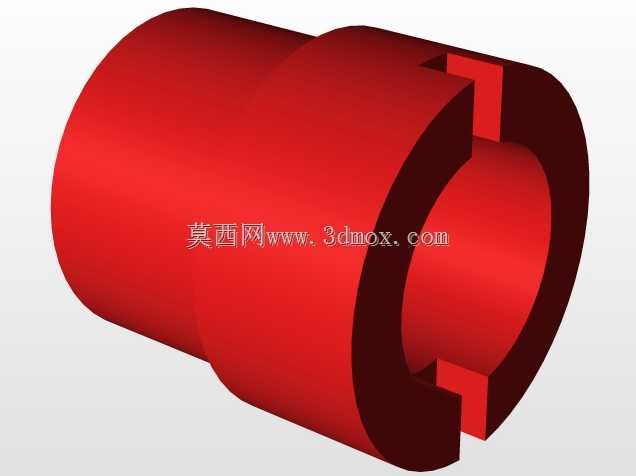

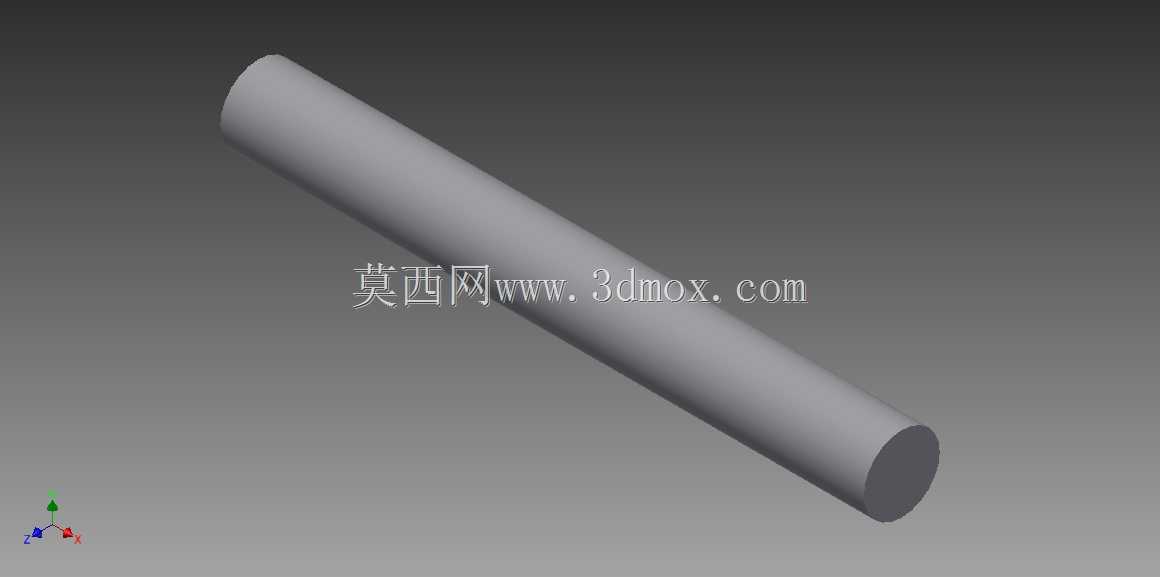

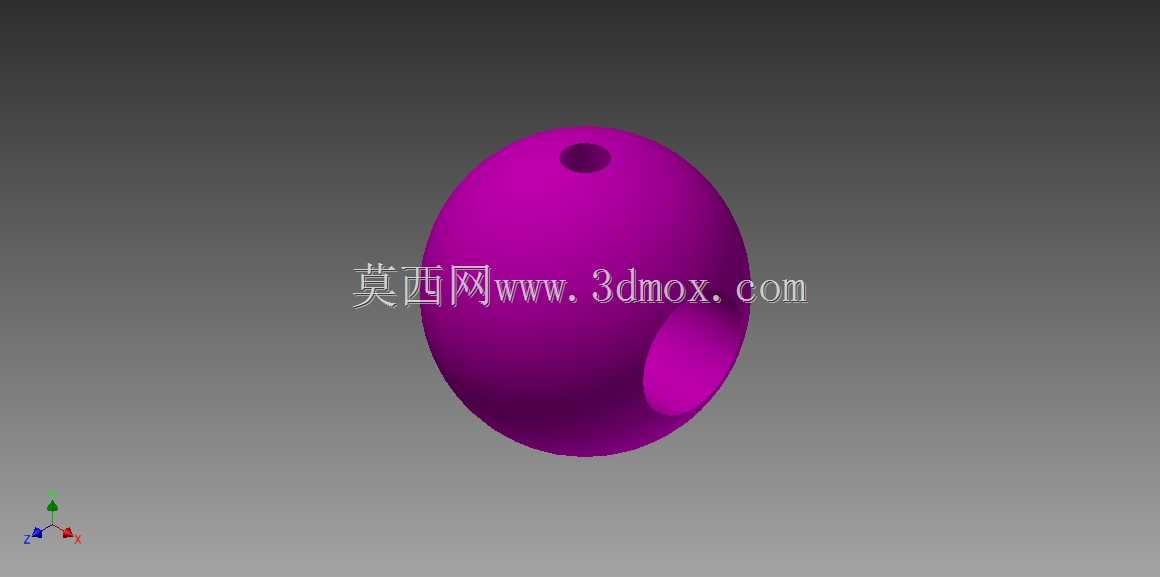

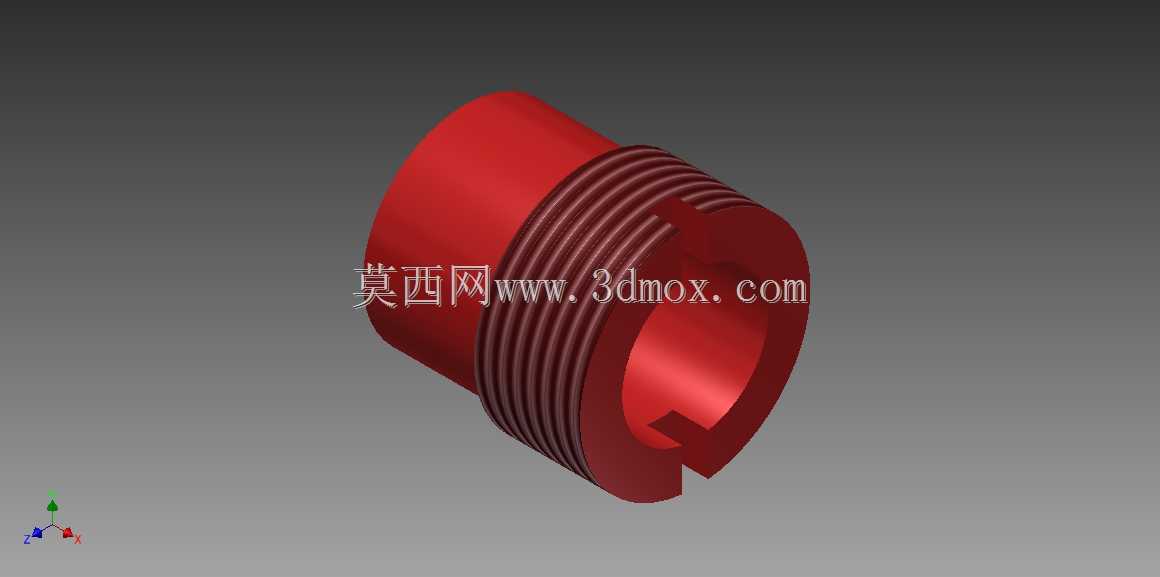

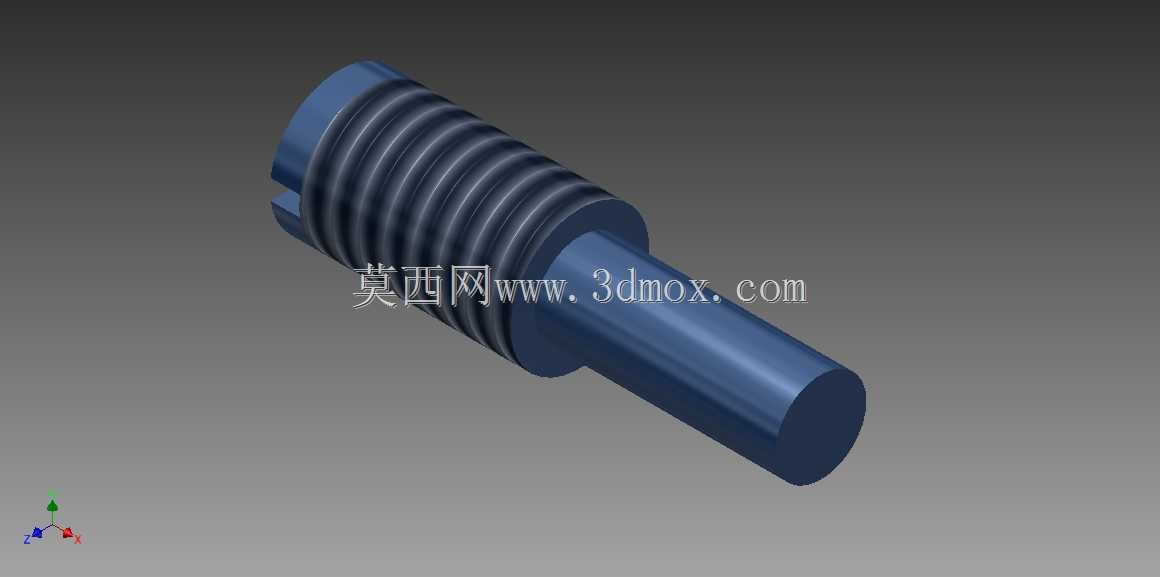

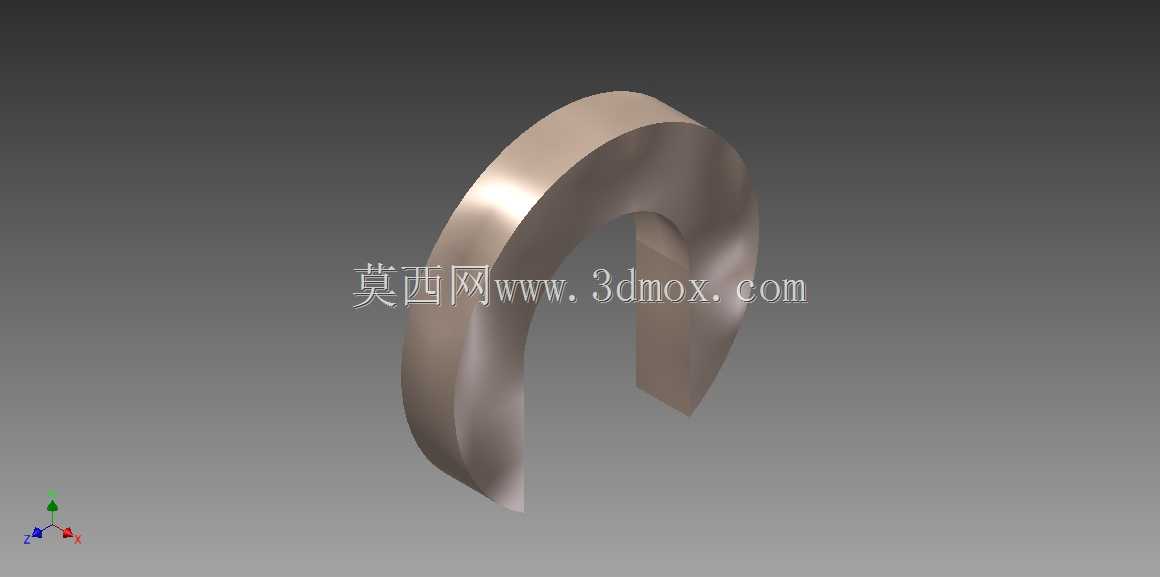

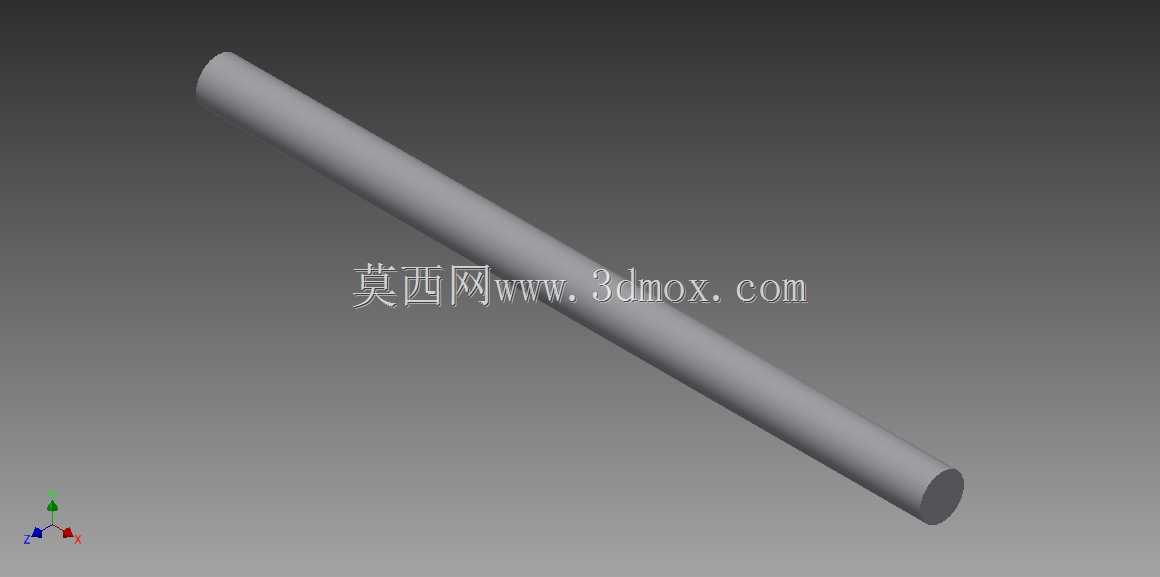

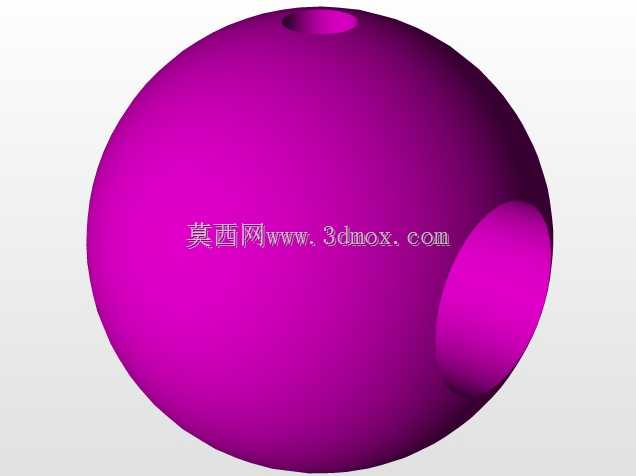

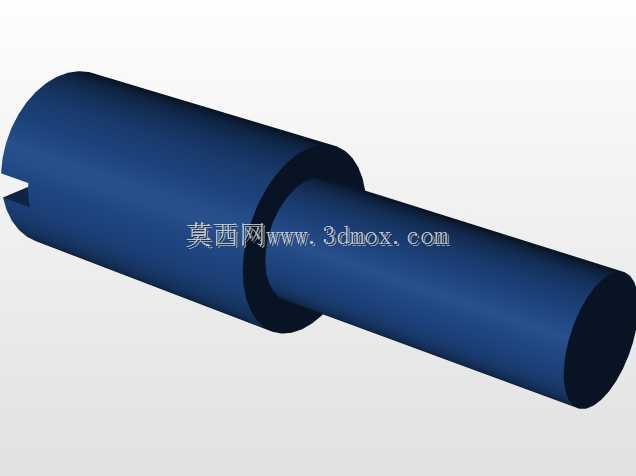

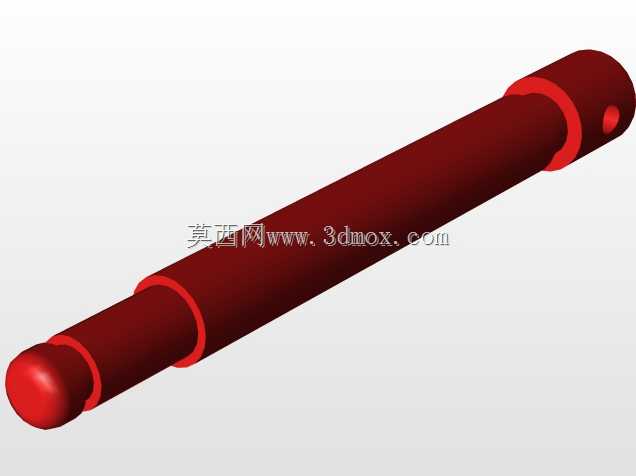

　　传动部分采用梯形螺纹螺杆，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨性能更好，能承受更大的轴向夹持力，螺杆的一端通过止推结构与活动钳身连接，转动螺杆的时候活动钳身只会沿导向方向做直线运动，不会跟着螺杆一同转动；螺杆的另一端延伸出固定钳身，配合摇把结构，摇把末端加装了可转动的球形握头，操作人员转动摇把的时候不需要反复调整握持位置，球形握头可以在掌心自主转动，连续转动螺杆开合钳口的操作十分顺畅，当钳口接触工件后，只需要施加合适的力扳动摇把，就能通过梯形螺纹的增力作用，在钳口处产生足够大的夹持力，完全能满足常规手工作业、小型机加工的夹持力需求。

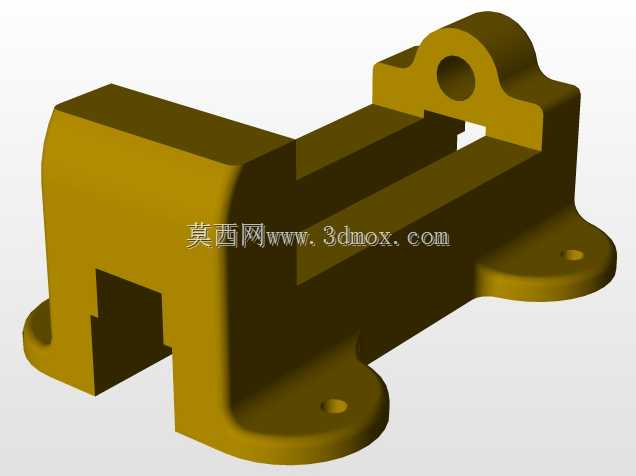

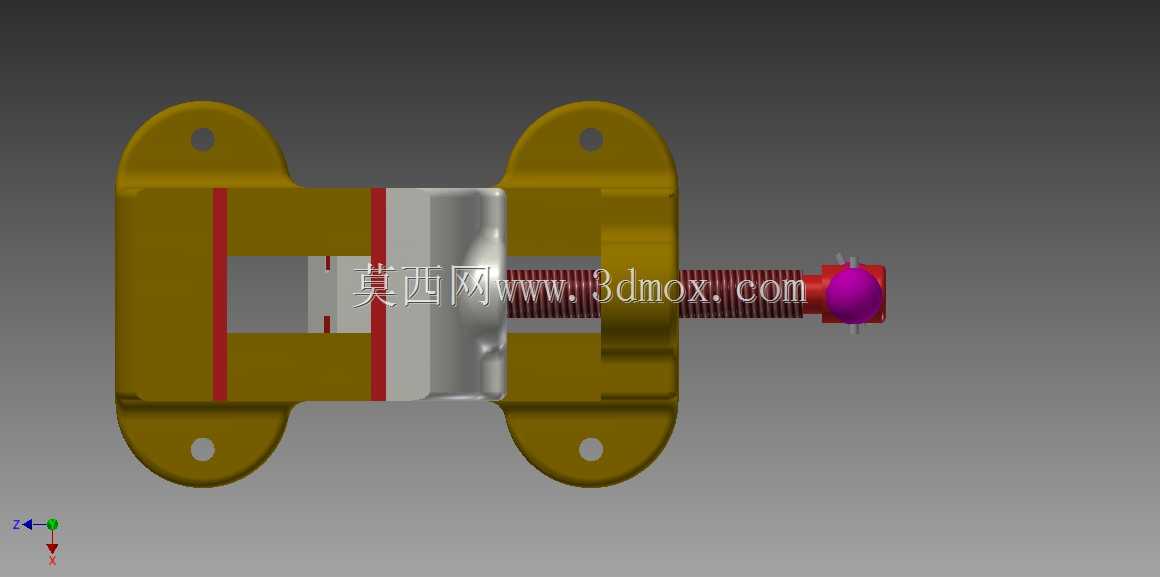

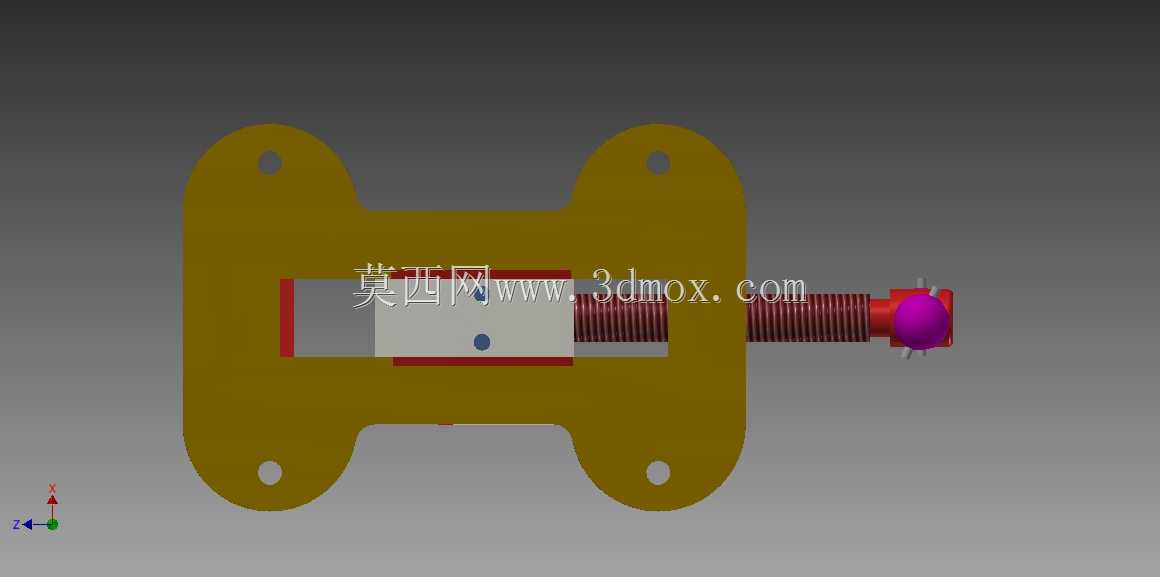

　　钳身底部设计了两个带安装孔的固定耳座，安装孔的尺寸适配常规钳工台、机床工作台的T型槽螺栓规格，安装时只需要将钳身放置在工作台的指定位置，穿入T型螺栓拧紧螺母就能完成固定，两个安装耳座的间距经过合理设计，固定后钳身的稳定性足够，即便是承受较大的敲击力、切削力也不会出现晃动。整体外形尺寸适配常规单人操作的工位空间，钳身的最大开合行程覆盖了常见小型零件的装夹尺寸范围，安装后钳口的高度刚好匹配操作人员站立作业时的操作高度，不需要额外垫高就能舒适完成锉削、划线、钻孔等操作。

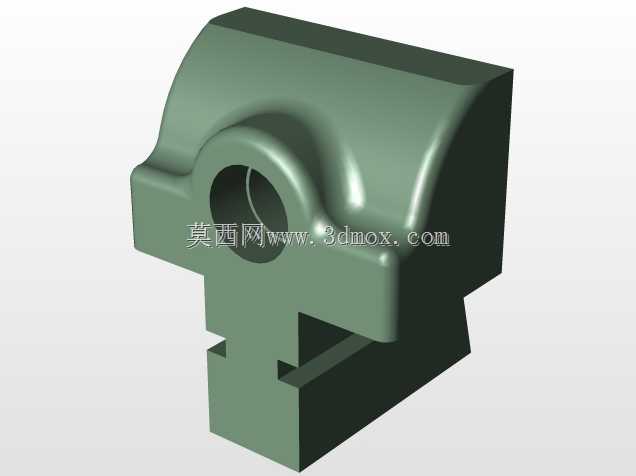

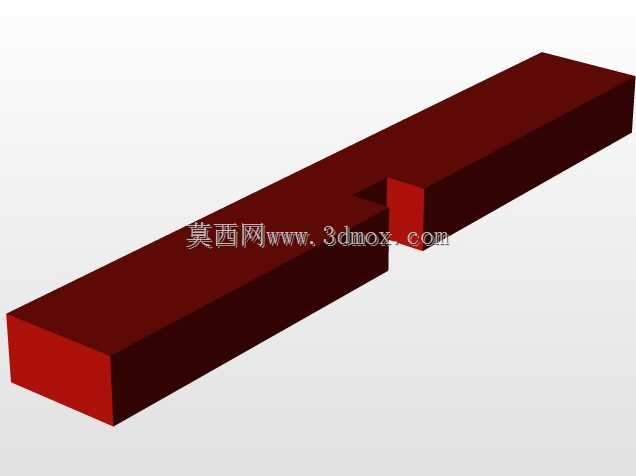

　　设计过程中对钳身的受力部位做了针对性的结构加强，固定钳身与螺杆配合的螺纹座部分做了加厚处理，活动钳身与导向槽的配合面预留了足够的磨损余量，长期使用出现导向间隙后，可以通过调整镶条来消除间隙，保持钳身的运动精度。钳身整体采用铸铁材质的结构设计思路，铸铁的减震性能优异，钻削、锉削过程中产生的振动可以通过钳身快速传导到工作台，不会出现共振导致的加工表面振纹，同时铸铁的刚性足够，承受大夹持力时不会出现明显的形变，能长期保持钳口的平行度与垂直度精度。

　　在实际使用场景中，这类虎钳除了夹持规则的方形、圆形工件外，配合配套的V型钳口块还可以夹持轴类、管类零件，完成轴类零件的端面钻孔、径向打孔、键槽锉配等作业；如果需要夹持表面精度要求高的工件，还可以在钳口板上加装铜质或者铝质的软钳口，避免硬齿面夹伤工件的已加工表面，适配不同加工阶段的工件装夹需求。整个结构没有复杂的液压、气动元件，完全依靠手动机械传动，故障率极低，日常只需要定期在螺杆、导向槽位置涂抹润滑脂，就能保证十几年甚至更长时间的顺畅使用，是机加工、维修、装配工位上不可或缺的基础工装设备。
