多串组合封装锂离子动力电芯结构

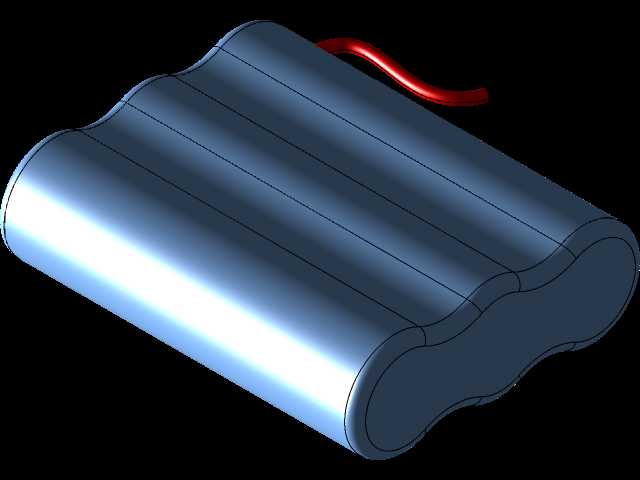

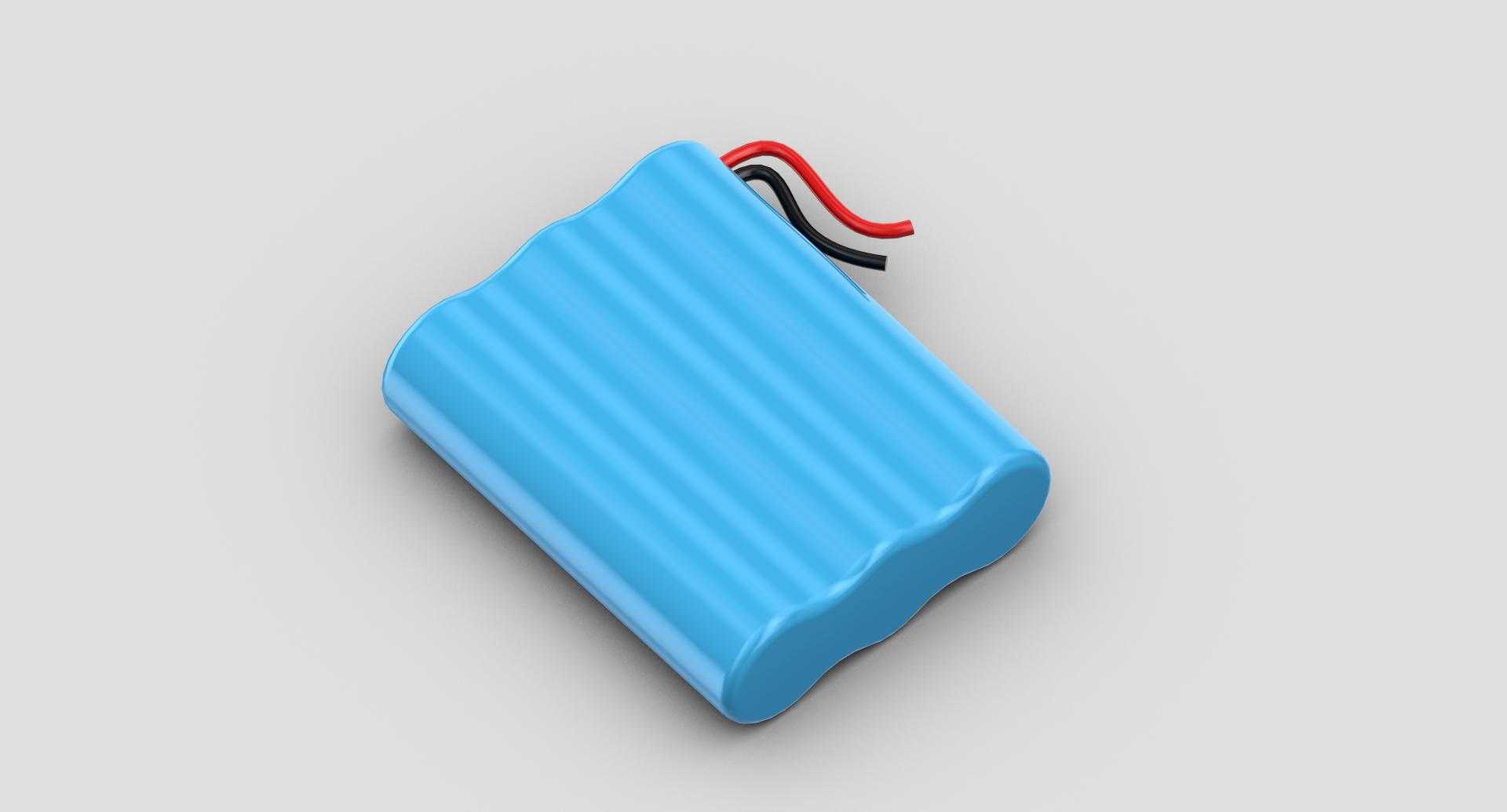

　　在便携储能、小型电动工具、消费类手持设备的供电方案选型中，这类多电芯并排组合的锂离子电池组是应用占比极高的核心供电部件，区别于单颗圆柱电芯的独立使用场景，组合封装后的电池包能够在有限的安装空间内匹配更高的容量与放电倍率需求，适配不同设备的供电功率阈值。从结构设计逻辑来看，这类电池组采用多颗圆柱电芯沿径向紧密并排排布的方式，外侧通过蓝色热缩塑封层完成整体包覆固定，这种排布方式能够最大化利用规则矩形的安装腔体空间，相比零散排布的电芯组合，整体结构的抗振性能更优，在设备发生跌落、持续振动的工况下，电芯之间不会出现相对位移，避免极耳拉扯断裂的失效风险。出线端采用红黑分色的硅胶引线作为正负极输出端，引线长度预留了足够的装配冗余，

　　能够适配设备内部不同走线方向的接线需求，引线根部做了局部补强处理，避免反复弯折导致的线芯断裂问题，同时分色设计能够在装配环节快速区分正负极，减少接反的装配失误。从安装边界来看，整体电池组的外轮廓为带圆弧过渡的类长方体结构，电芯排布形成的侧面波浪形弧度并非刻意的造型设计，而是圆柱电芯并排排布后的自然轮廓，这种轮廓在安装时能够与设备壳体内侧的对应筋位形成自定位，不需要额外设计复杂的定位卡扣就可以完成初步限位，降低壳体的模具开模复杂度。在功能特性层面，这类组合封装的电池组相比单颗电芯，能够通过串并联匹配不同的输出电压与容量参数，并排排布的结构也让每一颗电芯的散热面都能与外部空气或者壳体的导热层接触，避免集中堆叠导致的局部热量积聚，

　　在持续大电流放电的工况下，电芯整体的温差能够控制在合理区间，延长循环使用寿命。设计过程中需要重点考量电芯之间的绝缘防护，热缩层内侧会在每颗电芯之间增加绝缘青稞纸衬垫，避免电芯外壳之间出现摩擦掉漆导致的短路风险，同时整体塑封的密封性能够阻挡日常使用中的潮气、少量飞溅液体侵入电芯间隙，提升不同使用环境下的可靠性。在实际设备适配中，这类电池组常被用在手持电动螺丝刀、便携照明设备、小型户外储能电源、家用清洁电器等产品中，不同应用场景下可以通过调整电芯的串并数量，在不改变整体安装固定方式的前提下，灵活调整输出参数，不需要重新开模设计电池仓结构，能够大幅缩短产品的研发迭代周期。建模过程中需要精准还原每颗电芯的外径尺寸、组合后的整体长宽高参数，

　　以及引线的出线位置与弯折角度，确保在后续的结构干涉检查中，能够准确验证电池仓与周边结构件的间隙是否合理，避免装配时出现挤压电芯的问题，同时热缩层的厚度、表面的收缩纹理也需要做对应还原，让模型在做整机装配效果渲染时能够更贴近真实产品的外观质感。
