四极交直流通用接触器结构设计

　　这款四极交直流通用接触器，主要面向工业低压配电、设备控制场景设计，可在220-250V交直流回路中完成负载的接通与分断控制，常见应用在机床控制回路、自动化产线配电、小型成套配电柜、暖通设备动力回路等场景，用来频繁接通分断带负载的主回路，也可作为小容量电机的直接启停控制元件使用。

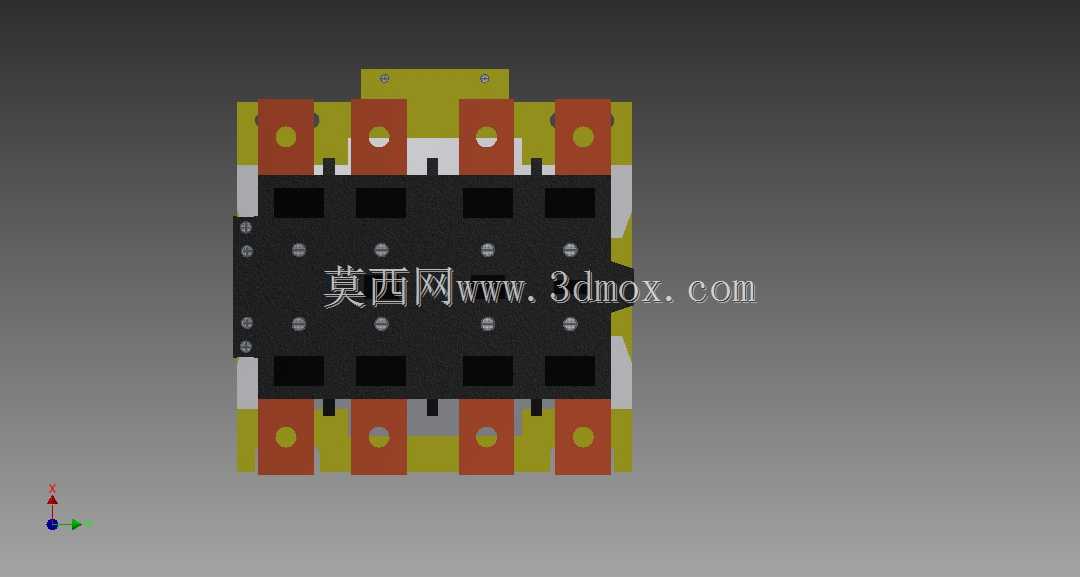

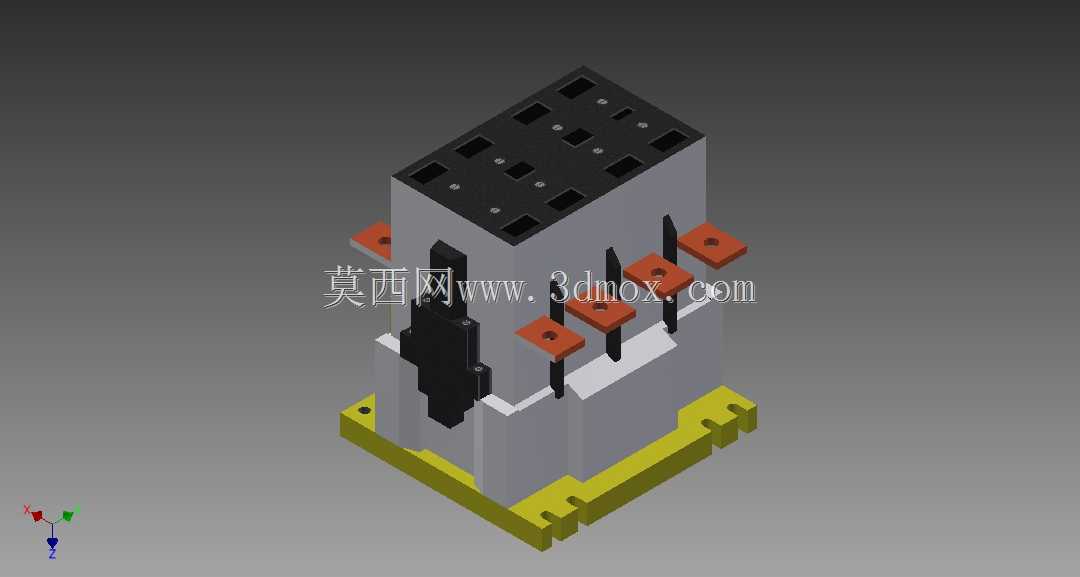

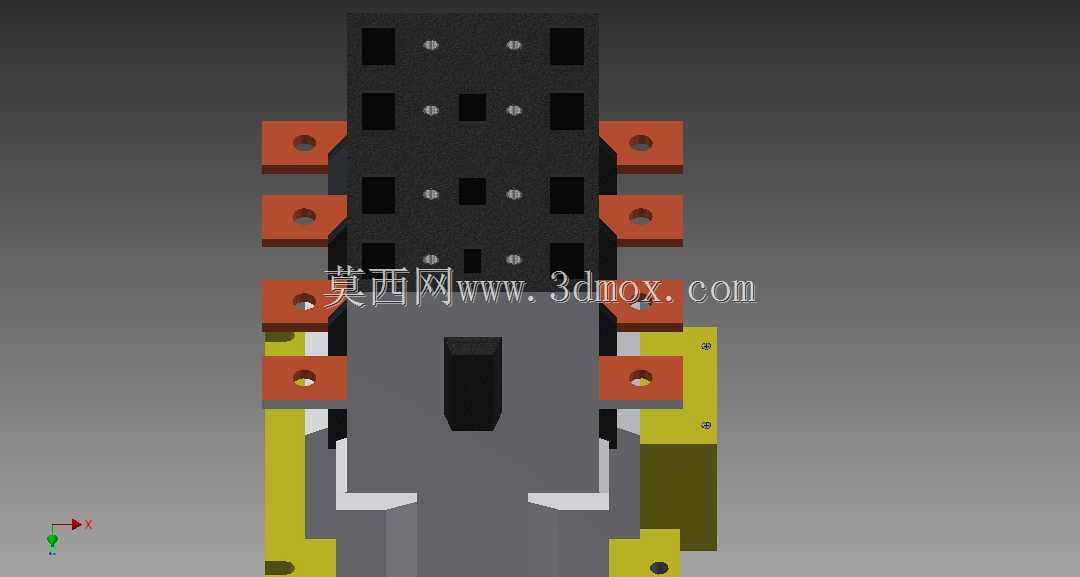

　　从结构设计来看，这款接触器采用上下分层的布局，上部为触头系统，下部为电磁驱动与缓冲结构，两侧布置接线端子排，端子采用红棕色绝缘基座搭配金属接线位的设计，每极对应独立的接线工位，四极结构可同时对四路回路进行同步通断控制，适配多回路同步投切的使用需求，比如三相回路加中性线的同步控制场景，无需额外搭配辅助极即可完成完整回路的分断。上部黑色的触头基座采用对称式开孔设计，预留了触头灭弧室的安装位，每极触头之间设置绝缘隔筋，避免分断时的电弧窜极引发短路，基座上的定位孔同时兼顾外壳固定与内部触头支架的导向作用，保证触头动作时的同轴度，减少长期动作后的偏磨问题。

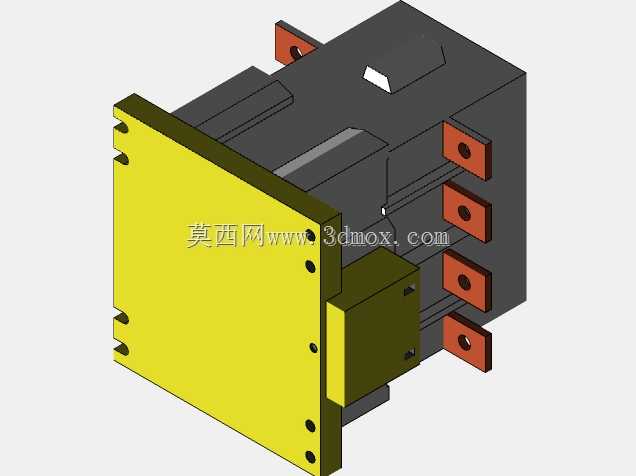

　　接线端子的安装位突出于主体基座，每个端子都预留了标准的螺丝接线空间，接线操作时无需额外拆除外壳即可完成导线压接，端子的绝缘基座向外延伸形成防触电护翼，降低带电操作时误触相邻带电体的风险。下部的电磁机构部分采用灰色的壳体封装，两侧的黄色结构为安装卡扣与缓冲支撑结构，安装时可直接卡接在标准35mm电气安装导轨上，也可通过壳体上的固定孔采用螺丝直接固定在安装板上，适配不同的安装场景需求。

　　设计过程中重点考虑了交直流通用的适配性，电磁系统采用了带磁滞补偿的铁芯结构，可同时适配交流与直流控制电源的输入，无需用户根据电源类型单独选型，降低备件库存压力。触头部分采用银基合金触点，保证长期频繁分断下的接触可靠性，减少接触电阻过大引发的温升问题，四极触头采用同步联动设计，动作时差控制在极小范围内，避免不同极分断不同步引发的回路过电压问题。

　　从安装边界来看，这款接触器的主体宽度适配四极元件的标准安装间距，接线端子的高度突出主体，保证接线后导线弯曲半径满足电气安全规范要求，下部的导轨卡扣结构在卡入导轨后，预留了足够的拆卸操作空间，无需借助专用工具即可完成快速拆装。主体的深度方向尺寸考虑了柜内安装的间隙要求，安装后与柜内其他元件的电气间隙满足低压配电规范的安全距离要求，无需额外增加绝缘隔板。

　　在实际使用中，这款接触器可配合热继电器组成电机启动回路，也可单独作为配电回路的隔离开关的补充分断元件，四极的设计可同时分断相线与中性线，在检修场景下可提供更可靠的断电隔离效果，避免中性线带电引发的检修安全隐患。壳体的绝缘材料选用耐弧阻燃材质，在分断故障电流时可耐受电弧的高温灼烧，不会出现壳体熔融滴落的问题，满足低压电器的阻燃等级要求。内部的反力弹簧采用对称布置，保证触头支架动作时的受力均匀，长期动作后不会出现卡滞、触头接触不良的问题，机械寿命可满足常规工业场景下的频繁操作需求。
