L型带卡槽加强筋机械支撑构件

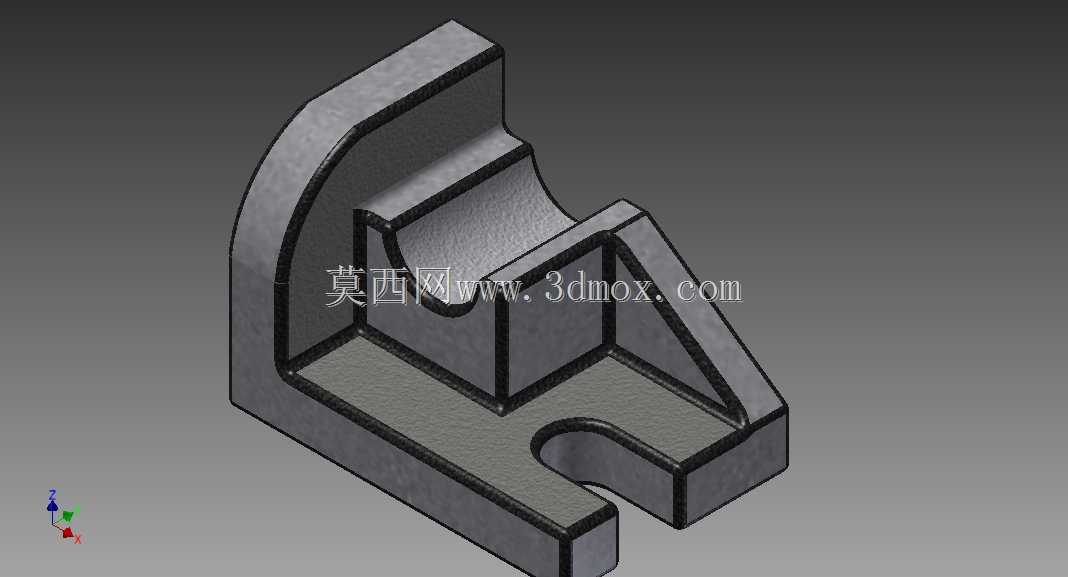

　　在各类工装夹具、小型设备机架以及非标自动化设备的局部支撑点位中，这类带加强结构的L型支撑构件是十分常见的受力零件，日常多承担垂直方向载荷承托、侧向定位限位的双重作用，区别于普通直角角码，该构件在转角位置做了一体化的三角加强筋设计，同时在水平安装段预留了开口卡槽，能够在不额外增加定位销的前提下，快速卡入配套设备的导轨凸台或者定位凸棱，减少装配时的对齐调整时间。从实际使用场景来看，这类构件常被用在小型输送线的侧边挡料支架安装、检测设备的传感器安装基座、工装夹具的工件侧向支撑位，相比焊接成型的角码，一体化铣削或者铸造成型的该类构件不存在焊接应力变形的问题，长期承受交变载荷时也不会出现焊缝开裂的失效情况。设计这类构件时，

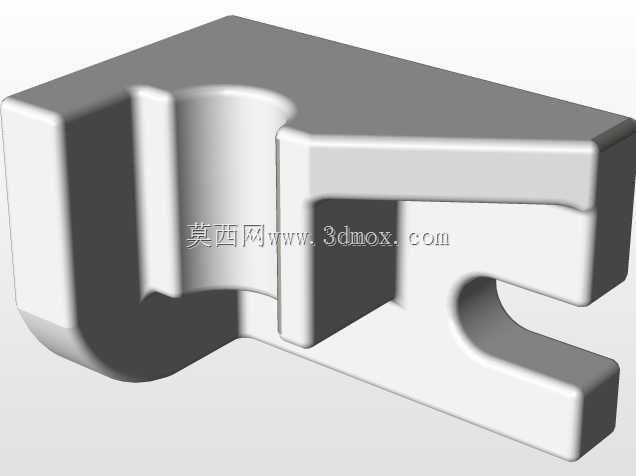

　　首先要明确安装边界的约束条件：垂直立板段的高度需要匹配被支撑部件的安装面高度，水平底板段的长度要满足安装螺栓的排布空间，同时预留的卡槽宽度要和配套的定位凸棱保持小间隙配合，间隙控制在0.05mm到0.1mm之间，既保证装配时能够顺利滑入，又不会在受力时出现过大的横向窜动。转角处的加强筋并非等厚设计，靠近立板与底板交接的位置筋厚更大，向外侧延伸时逐步收窄，这种变厚度设计一方面可以减少铸造或者注塑成型时的缩孔缺陷，另一方面也能让应力传递路径更顺畅，避免直角位置出现应力集中导致的断裂问题。立板内侧的弧形凹陷结构，是为了匹配被支撑部件的圆柱面外形，比如当支撑对象是圆导轨、圆柱型定位销或者管状工件时，弧形面能够和支撑对象形成更大的接触面积，相比平面支撑可以减少局部压应力，避免工件表面被压伤，同时弧形面的弧度需要和被支撑件的外径保持一致，公差控制在h7级别，保证贴合度。底板上的卡槽为单侧开口设计，开口处做了小的倒角导向，装配时不需要将整个构件从导轨端部穿入，可以直接从侧向卡入导轨的对应位置，再通过螺栓锁紧固定，在设备维护更换构件时，不需要拆卸导轨上的其他部件，能够大幅缩短维护停机时间。从受力角度分析，当立板顶部承受垂直向下的载荷时，力会沿着立板传递到转角加强筋，再分散到底板的整个安装面，最后通过安装螺栓和卡槽传递到设备基座上，加强筋的存在将原本直角位置的悬臂受力状态转变为三角支撑的受力状态，同等载荷下构件的变形量可以降低60%以上。在尺寸设计上，

　　立板的厚度通常根据额定载荷来确定，当单构件额定承载在500N以内时，立板厚度取8mm即可满足刚度要求，底板厚度比立板厚2mm，保证锁紧螺栓时底板不会出现翘曲变形，加强筋的厚度不超过立板厚度的0.8倍，避免成型时出现外观凹陷。安装孔的位置需要避开应力集中的转角区域，通常布置在底板的两端以及立板的上部位置，孔位周边做凸台加厚处理，避免螺栓锁紧时孔位周围出现压溃变形。这类构件的材质选择范围较广，在普通承载场景下可以选用Q235钢做表面发黑处理，在有轻量化要求的设备上可以选用6061铝合金做阳极氧化处理，在有耐腐蚀要求的工况下可以选用304不锈钢材质，不同材质的构件整体结构尺寸保持一致，仅需要根据材质的强度参数调整局部壁厚即可。

　　在三维建模过程中，需要重点注意各个交接位置的圆角处理，所有内角位置都要添加不小于R1的圆角，避免加工时出现清根困难的问题，外角位置添加R0.5的倒角，去除锐边防止装配时划伤操作人员。卡槽的深度要根据配套导轨的凸台高度来确定，通常卡槽深度比凸台高度小0.2mm，保证锁紧螺栓后底板能够完全贴紧安装基面，不会因为卡槽过深导致安装面出现间隙。立板上的安装孔通常设计为沉头孔，保证螺栓锁紧后螺栓头不会突出立板表面，避免和被支撑部件产生干涉。在实际选型应用时，需要先核算支撑点位的静态载荷与动态冲击载荷，确保构件的额定承载能力大于实际受力的1.5倍，预留足够的安全系数，同时要确认安装基面的平面度，若基面平面度超过0.2mm，需要在底板与基面之间添加调整垫片，避免构件装配时产生附加内应力，长期受力后出现断裂。
