IP66/IP67防护等级表面安装接线外壳

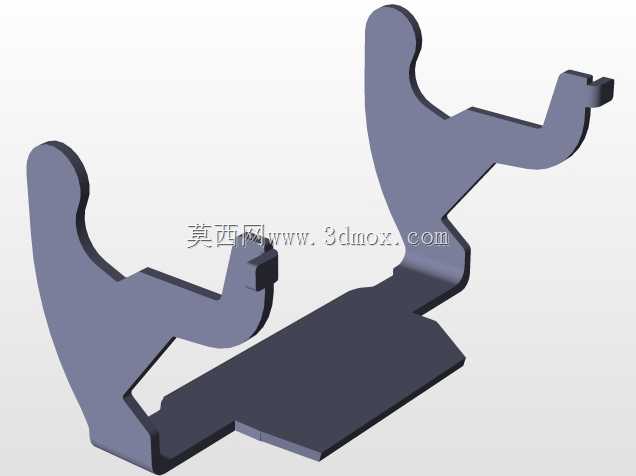

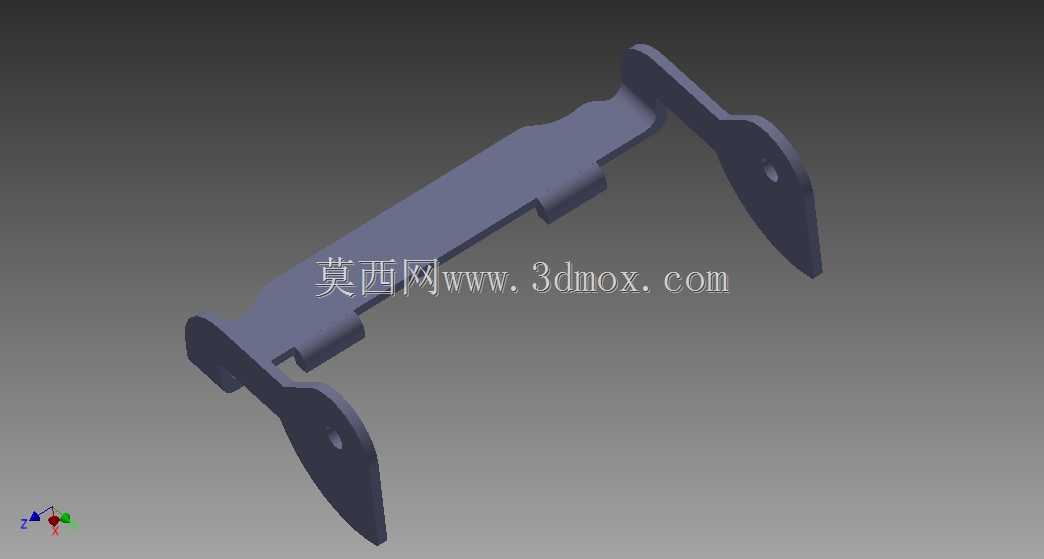

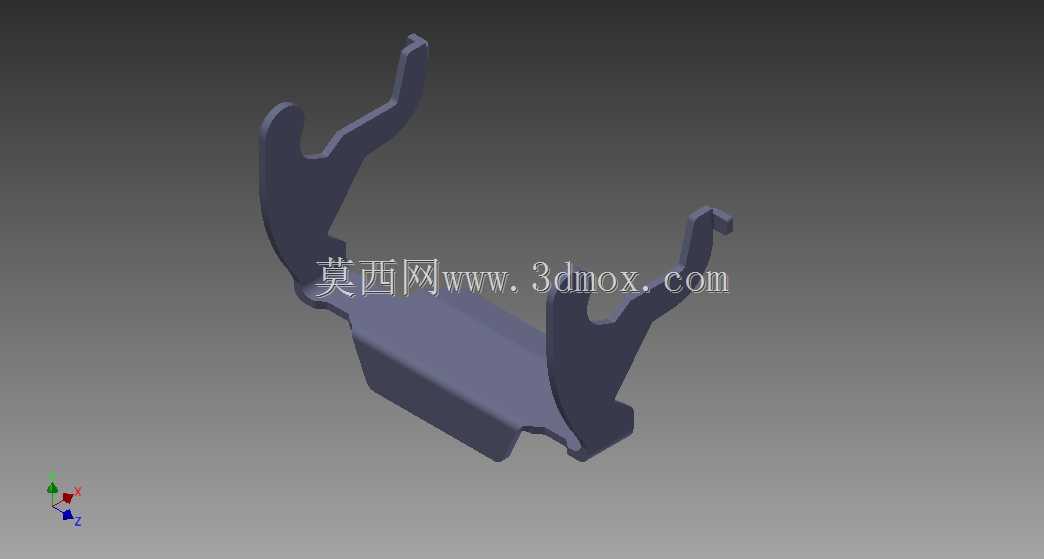

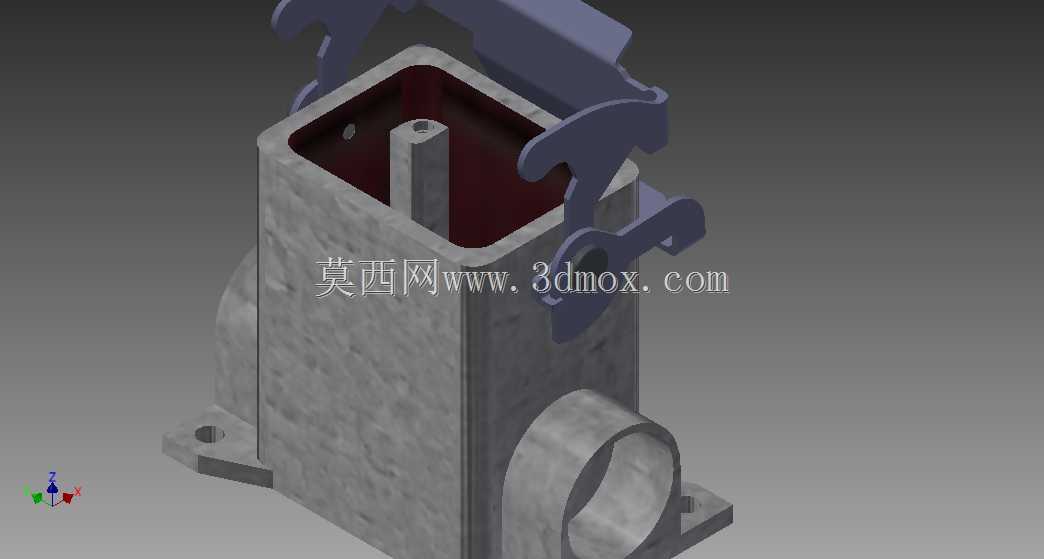

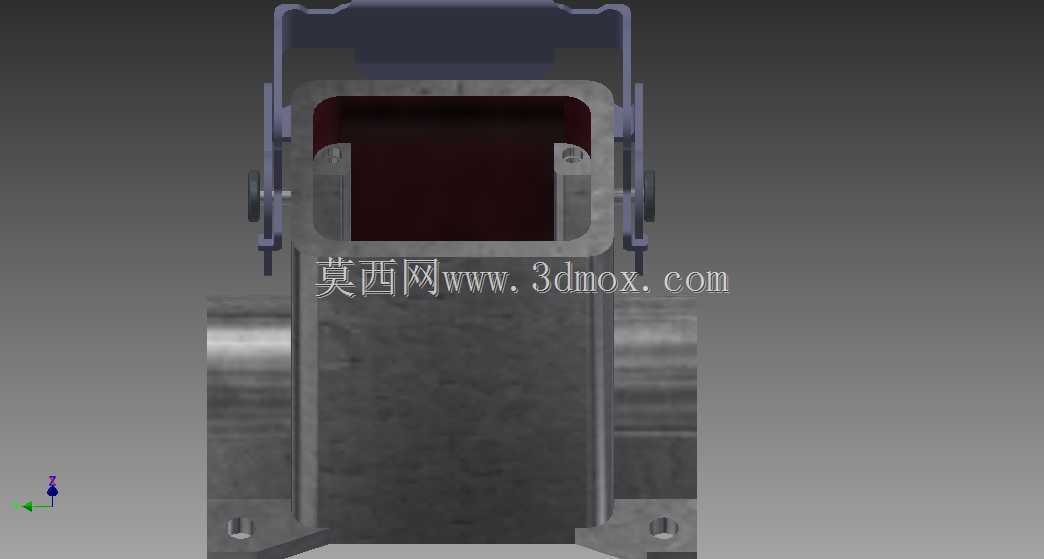

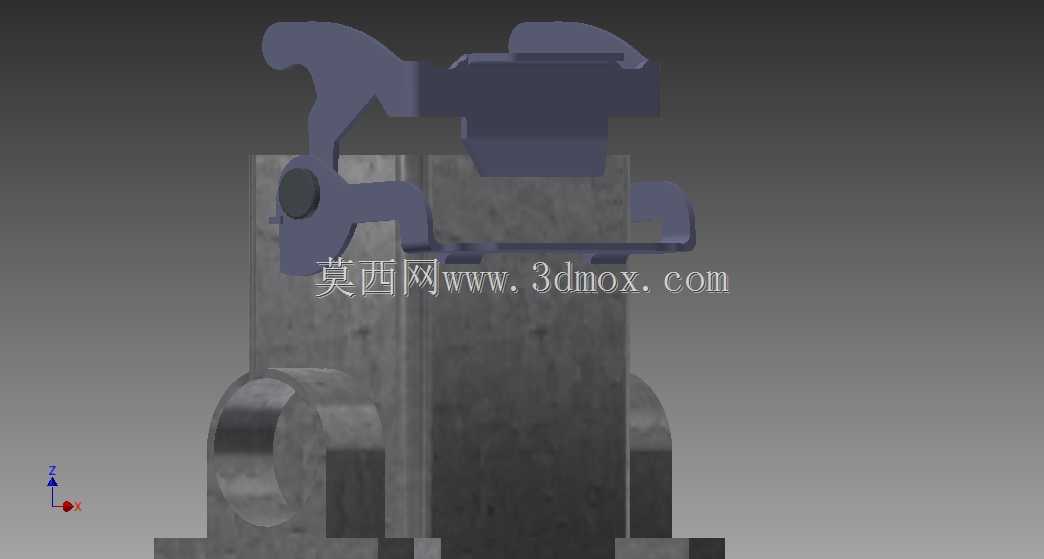

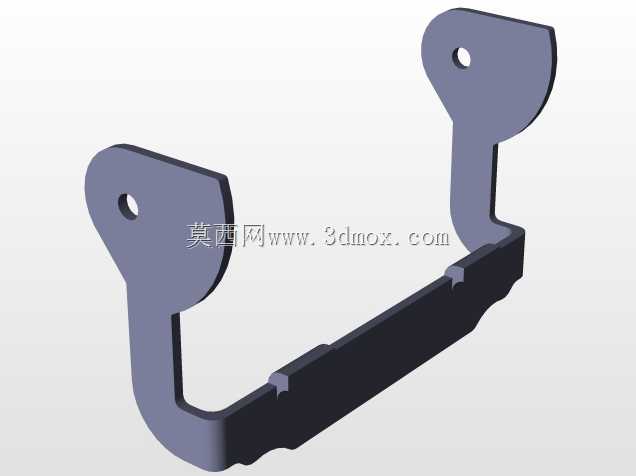

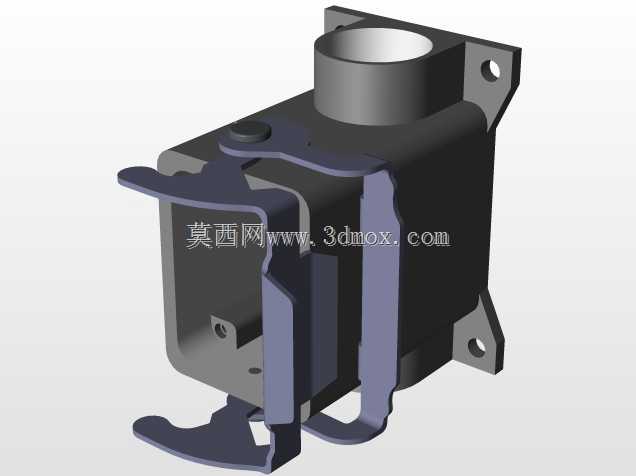

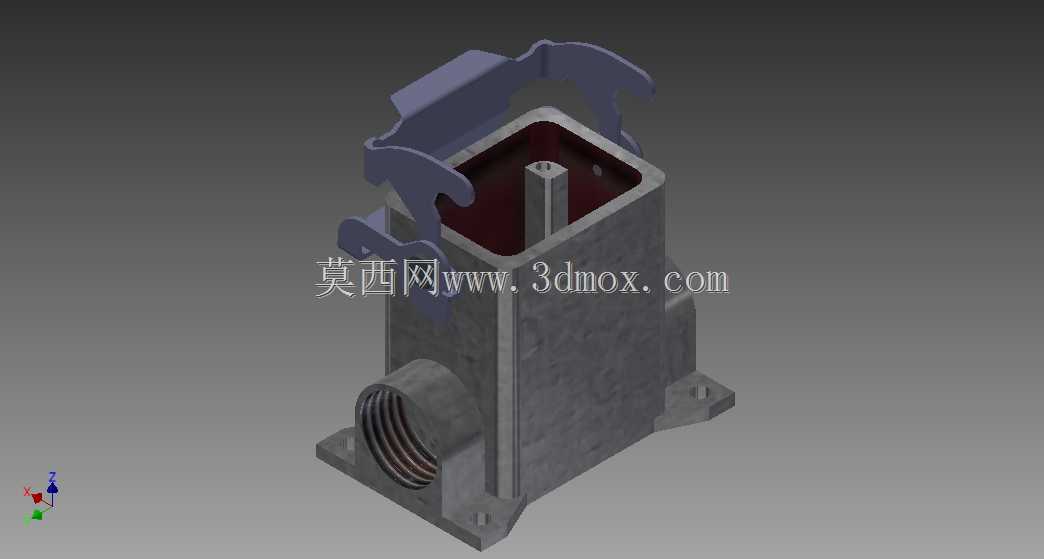

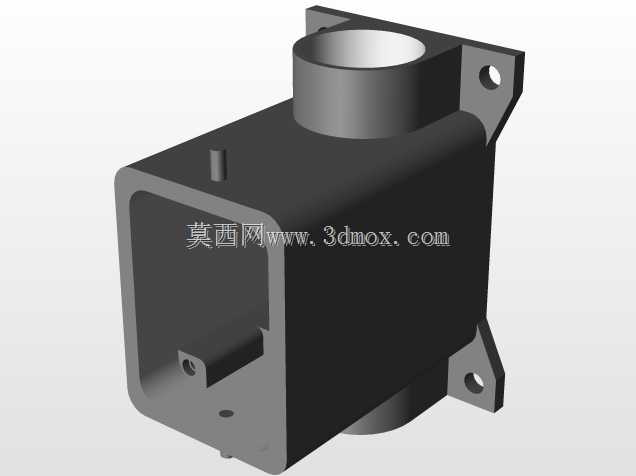

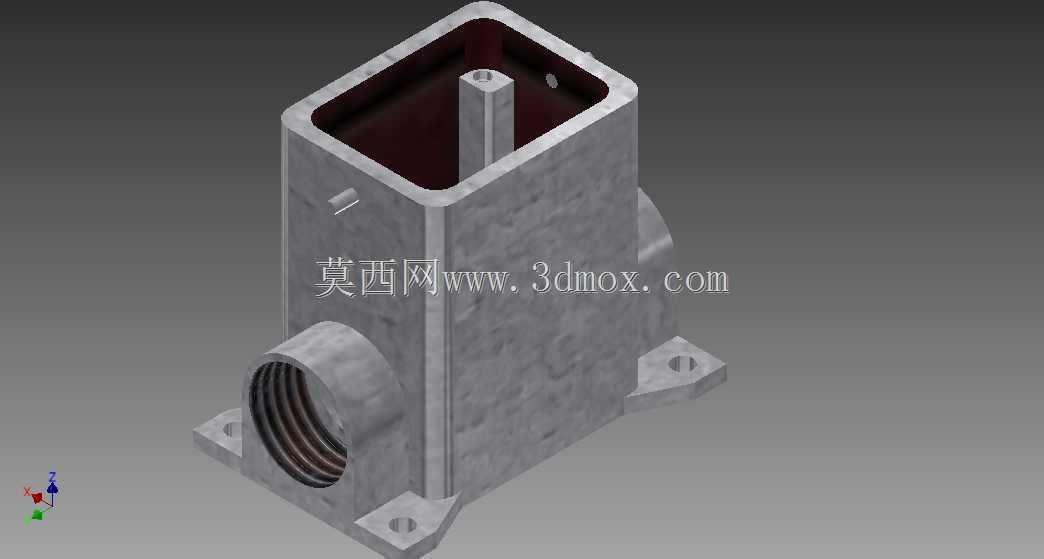

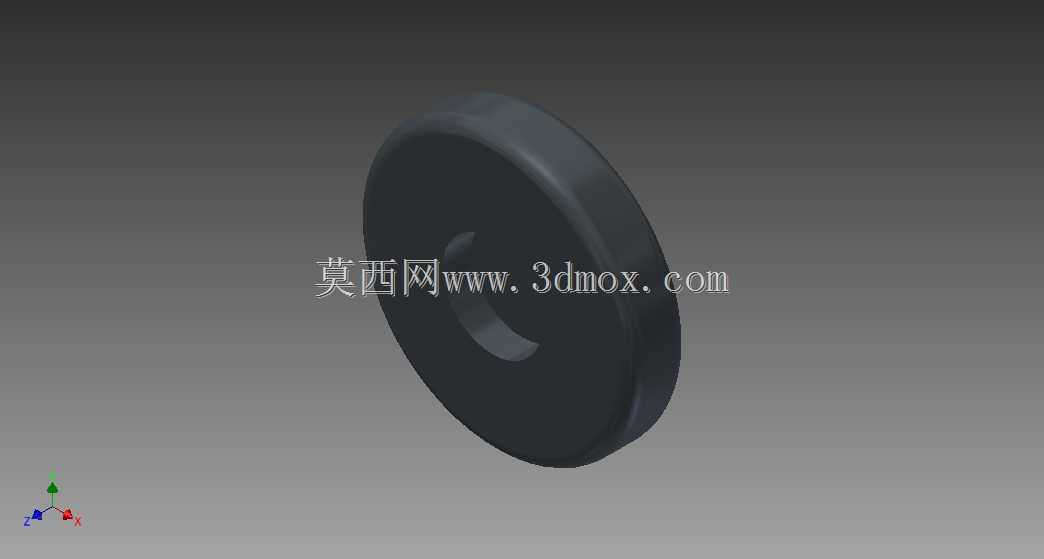

　　这款表面安装外壳主要面向户外工业电气连接场景设计，常见于港口起重设备电控回路、户外自动化生产线信号转接节点、露天厂区动力布线分线位置，能够在高湿度、多扬尘甚至短时浸水的工况下为内部接线端子、小型信号转换模块提供可靠的物理防护，避免外界水汽、粉尘侵入造成的接线短路、触点氧化腐蚀问题。从结构设计来看，壳体主体采用一体铸造成型的腔体结构，侧壁预留的带螺纹接口用于对接穿线波纹管或者防水电缆接头，接口处的螺纹精度经过公差匹配，配合密封垫圈安装后可以达到稳定的IP66/IP67防护等级，既可以抵御高压水柱直接喷射，也能承受短时间常温浸水不出现渗漏。壳体顶部的卡扣结构采用弹性金属材质冲压成型，和上盖扣合时能够提供均匀的压紧力，

　　保证上盖密封圈整个周圈的压缩量一致，不会出现局部密封失效的问题，相比螺丝紧固的上盖结构，这种卡扣式设计在现场检修时不需要额外工具，能够快速开合完成内部接线调试，大幅降低户外运维的操作难度。底部的安装支脚和壳体主体一体成型，支脚上预留的沉头安装孔可以适配M6规格的膨胀螺栓或者机牙螺丝，安装时直接将壳体固定在设备机架表面、混凝土墙面或者安装支架上即可，不需要额外设计转接安装板，支脚的高度经过核算，能够让壳体底部和安装面之间留出3mm左右的间隙，避免安装面积水长期浸泡壳体底部接缝，同时也能抵消安装面不平整带来的装配应力，防止壳体受力出现变形导致密封性能下降。壳体内部预留的立柱结构用于固定内部的接线端子排或者小型PCB安装板，

　　立柱的内螺纹规格统一为M4，适配行业内通用的接线端子安装尺寸，设计人员在选型时不需要额外改制内部安装结构，直接采购标准端子排即可完成装配。腔体内部的净空尺寸经过优化，在保证整体结构强度的前提下尽可能扩大内部可用空间，能够容纳最多12位接线端子同时布线，腔体内壁的圆角过渡设计避免了布线时线缆绝缘层被尖锐棱角划伤的风险，同时也减少了铸造过程中的应力集中问题，提升壳体整体的抗冲击性能，在现场出现意外磕碰时不容易出现开裂破损。侧壁的线缆接口位置做了加厚处理，因为现场穿线时电缆接头的拧紧力矩会直接作用在接口位置，加厚的壁厚能够承受足够的拧紧力，不会因为装配力矩过大导致接口处开裂，同时接口的端面做了精整加工，保证和电缆接头密封圈贴合时没有缝隙，

　　进一步提升密封可靠性。在实际选型应用中，这类外壳可以直接替代同规格的进口防水接线壳体，安装孔位尺寸和行业通用规格完全兼容，现场替换时不需要重新打孔调整安装位置，能够直接完成旧件更换，大幅降低设备运维的改造成本。设计过程中针对户外使用的耐候性需求，壳体材质选用压铸铝合金，表面做喷塑处理，能够抵御紫外线长期照射带来的材质老化，也能适应沿海厂区的盐雾腐蚀环境，不会在使用两三年后就出现壳体锈蚀、密封失效的问题。卡扣结构的弹性设计经过反复验证，在-40℃到85℃的工作温度区间内都能保持足够的扣合力，不会因为低温脆化或者高温软化导致上盖松脱。整体结构没有多余的复杂曲面，铸造工艺性好，量产时成品率高，同时后期维护的配件通用性强，卡扣、密封圈等易损件都可以单独更换，不需要整体更换壳体，降低全生命周期的使用成本。在三维建模过程中，所有配合面的公差都按照机械设计通用标准设定，密封槽的尺寸精度、安装孔的位置度都经过装配干涉校验，导出的工程图可以直接用于开模生产，不需要设计人员再做额外的尺寸调整，对于做户外电气设备设计的工程师来说，可以直接将这个模型导入自己的设备总成中，完成整体布线布局的校验，提前确认安装空间是否足够，线缆弯曲半径是否满足要求，避免后期生产装配时出现空间干涉的问题。
