工业设备用异形钣金固定结构件

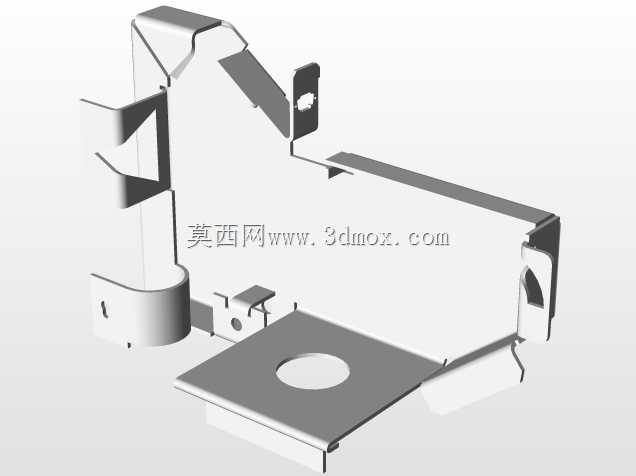

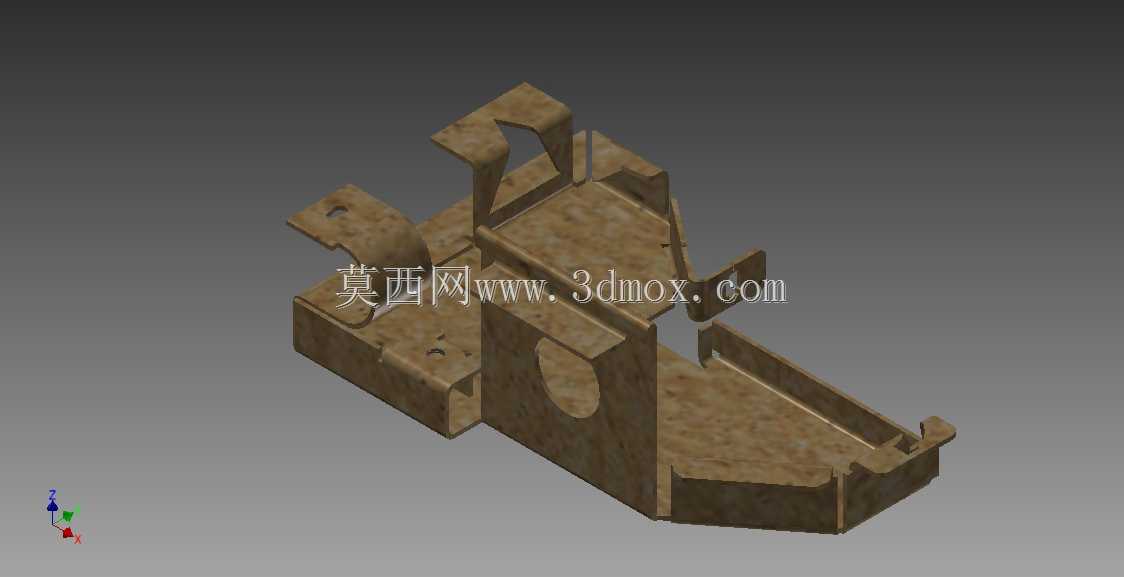

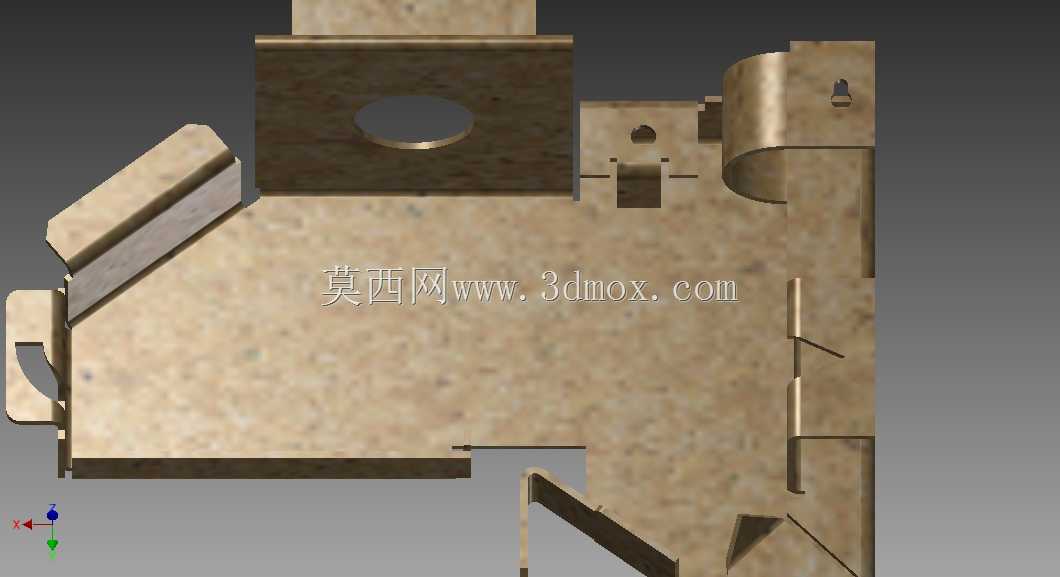

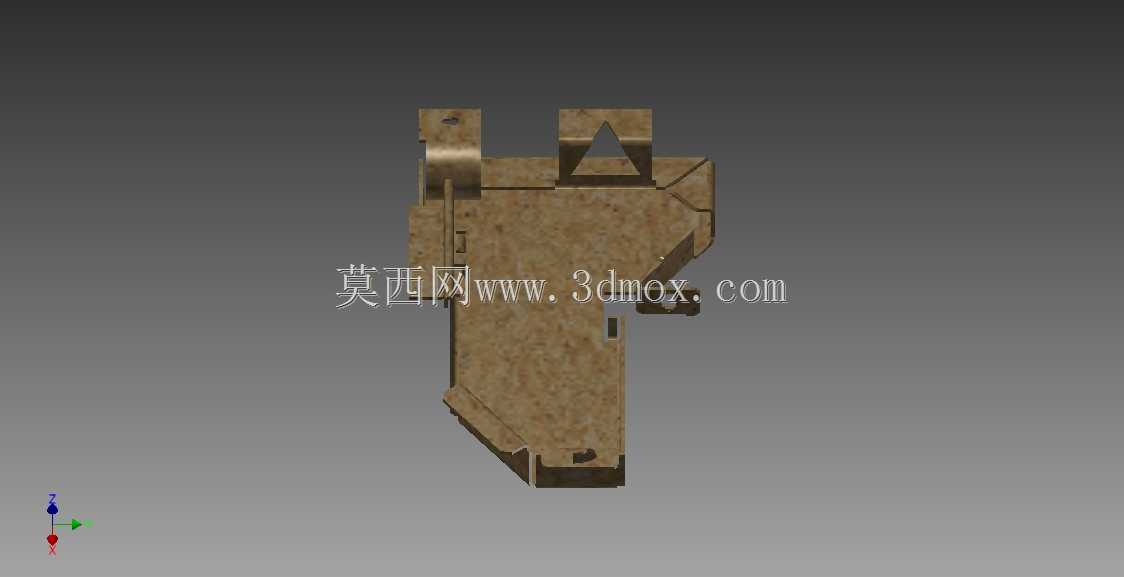

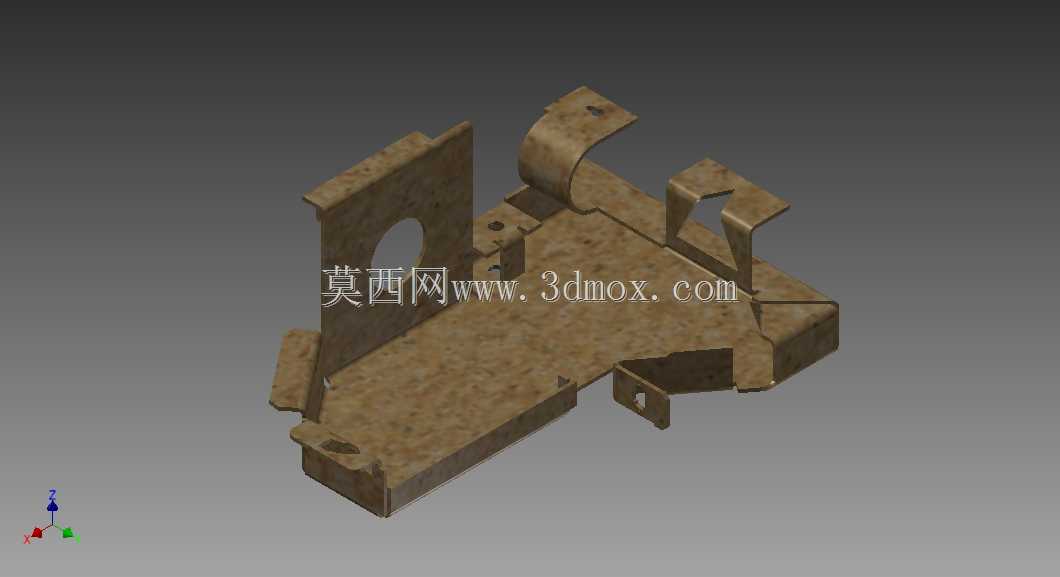

　　这类异形钣金构件常应用在工业电控柜、小型自动化检测设备的内部安装场景中，主要承担内部功能模块的承载、定位以及相邻组件的连接限位作用，区别于标准平板类钣金件，该构件通过多道折弯、局部冲裁成型的特殊结构，能在狭小的设备安装腔体内同时完成三个方向的限位约束，减少额外紧固件的使用数量，降低设备整体装配的工序复杂度。从实际使用场景来看，这类构件多安装在设备腔体的侧壁与内部安装板的衔接位置，上部的三角镂空冲裁结构是为了适配对应位置的卡扣式快速装配需求，安装时无需额外拧装螺丝，只需将构件上部对准设备预设的卡接槽推入，即可完成初步定位，下部的折边结构则托住待固定的小型功能模块，侧边的缺口是为了避让模块引出的线束，避免装配时线束被钣金锐边割破绝缘层，

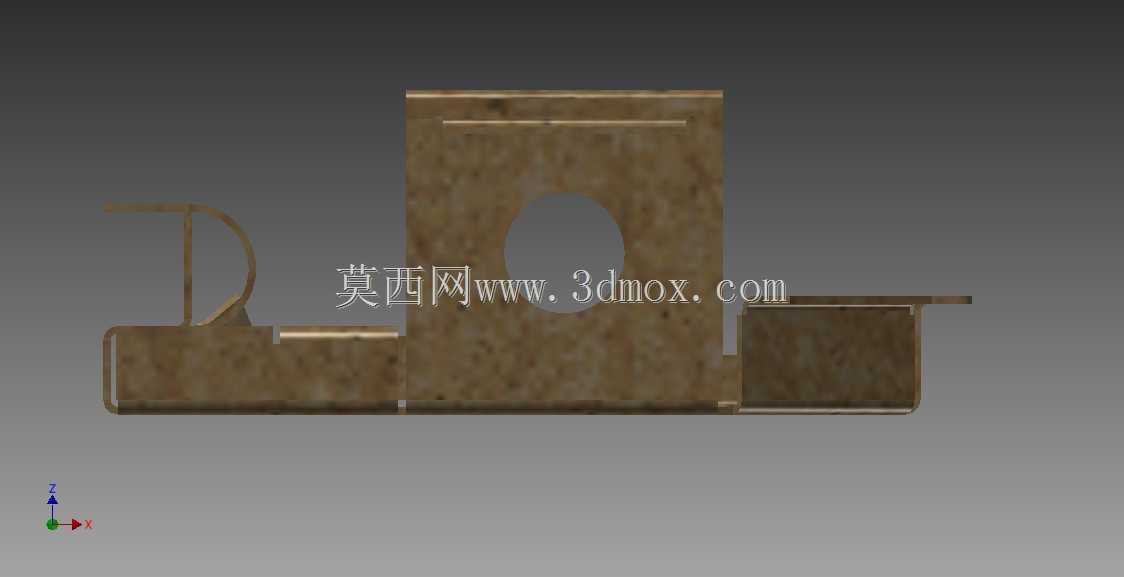

　　同时也能给线束留出足够的弯曲半径，防止长期使用中线束因弯折疲劳出现断裂故障。在设计思路上，该构件没有采用常规的等厚平板折弯后额外焊接加强筋的方案，而是通过在折弯受力位置直接冲出局部加强的凹凸结构，在不增加板材厚度、不额外添加焊接工序的前提下，提升构件整体的抗弯折强度，毕竟这类构件日常承受的载荷多为静态的小型模块重量，载荷值通常不超过两公斤，这种一体成型的加强结构完全能满足长期使用的强度需求，同时还能避免焊接带来的变形问题，减少后续校形的工作量。从安装边界来看，该构件的整体外轮廓在三个安装方向上都做了避空设计，左侧的圆弧折弯结构是为了贴合设备腔体的圆弧过渡内壁，不会出现安装干涉，右侧的斜向切边则是为了避让相邻位置的走线槽，

　　安装完成后构件与周边零部件的最小间隙保持在两毫米以上，既不会因为间隙过大浪费设备内部的安装空间，也不会因为间隙过小导致装配时出现磕碰、刮擦周边零件漆面或绝缘层的问题。构件表面做了氧化防锈处理，能适应设备内部常见的温湿度环境，不会因为长期使用出现锈蚀掉屑的问题，避免锈蚀碎屑掉落到下方的电路板上造成短路故障。在实际装配流程中，这类钣金件通常会和设备内部的其他安装构件一起预装在侧壁安装板上，再整体送入总装工序，因为采用了卡扣式的预固定结构，预装时不需要额外的工装辅助定位，操作人员只需对准卡接位置推入即可，能有效提升预装工序的作业效率，减少工装投入成本。另外构件下部的折边位置预留了一个小型的定位缺口，当待固定的功能模块放置到折边上时，

　　模块上预设的定位凸点会刚好卡入这个缺口，不需要操作人员反复调整模块的安装位置，就能快速对准螺丝安装孔，进一步缩短总装的作业时间。从结构受力的角度分析，该构件的主要受力点集中在下部折边与主体立板的折弯位置，设计时特意将该位置的折弯内圆角设置为板材厚度的一点五倍，避免折弯时出现应力集中导致的开裂问题，同时在折弯线的两端做了微小的切槽处理，释放折弯时的材料内应力，防止长期承重后折弯位置出现角度变形，导致固定的模块出现位置偏移。上部的三角镂空结构除了满足卡接需求外，还能减轻构件自身的重量，虽然单个构件减重的幅度不大，但在整台设备使用数十个同类构件的情况下，能有效降低设备的整体自重，对于需要移动部署的小型检测设备来说，这类细节的减重设计积少成多，能明显提升设备搬运移动的便利性。
