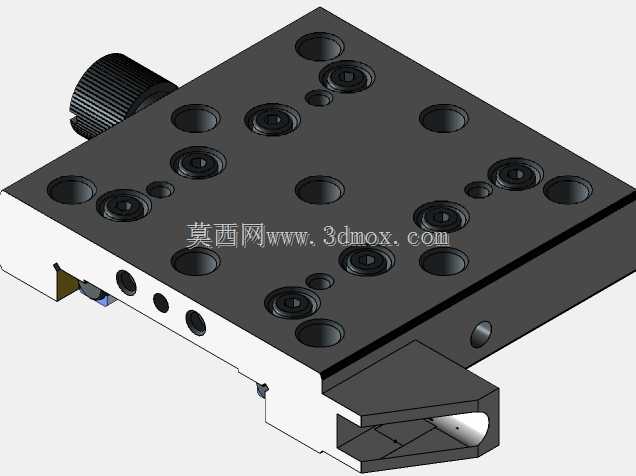

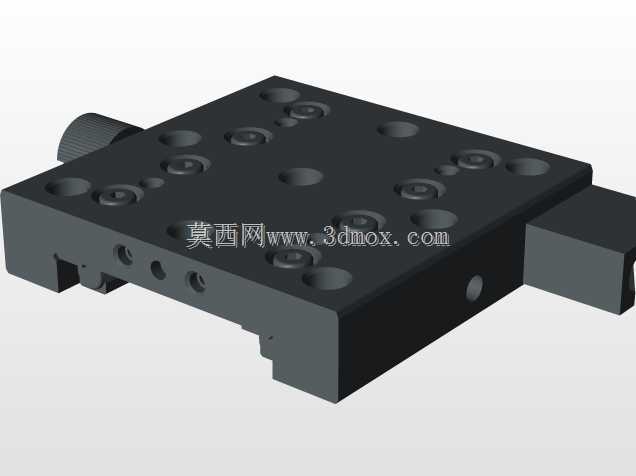

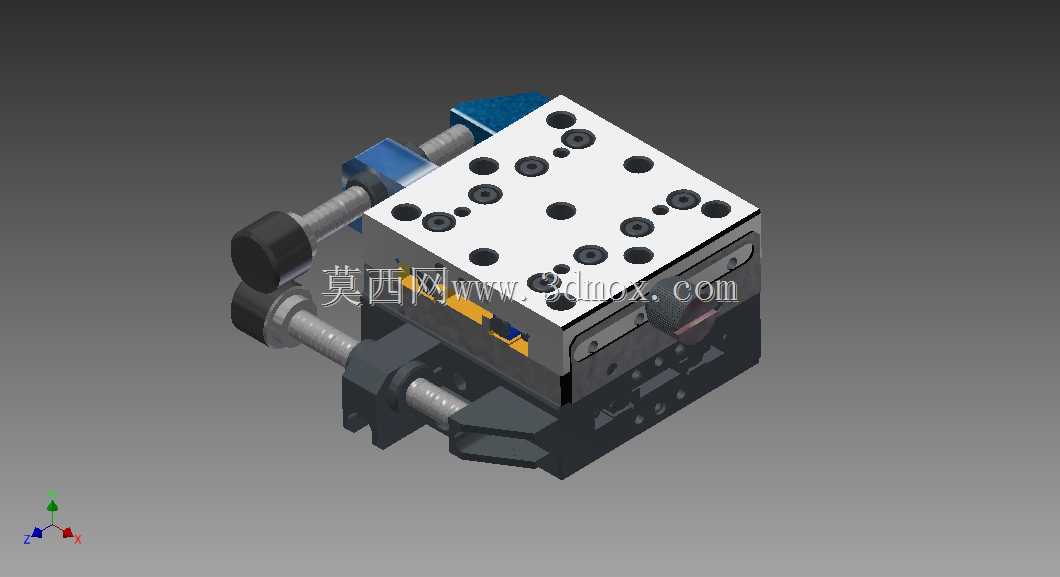

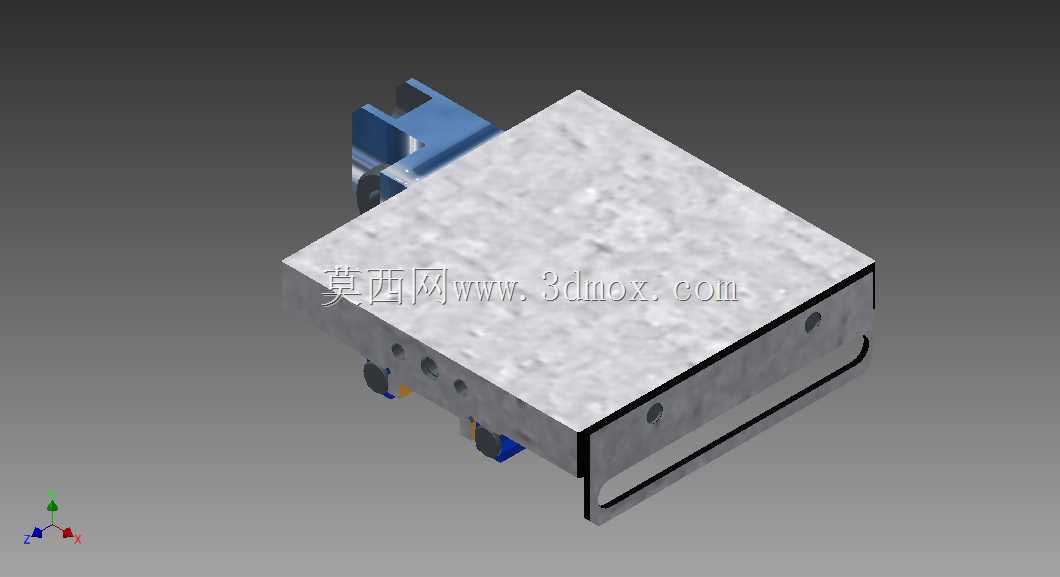

25mm线性工作台带总成横向滚动支承结构

项目分类:通用机械零部件 发布时间:2022-01-13 ID:499797
  • 25mm线性工作台带总成横向滚动支承结构
  • 25mm线性工作台带总成横向滚动支承结构
  • 25mm线性工作台带总成横向滚动支承结构
  • 25mm线性工作台带总成横向滚动支承结构
  • 25mm线性工作台带总成横向滚动支承结构
  • 25mm线性工作台带总成横向滚动支承结构
  • 25mm线性工作台带总成横向滚动支承结构
  • 25mm线性工作台带总成横向滚动支承结构
  • 25mm线性工作台带总成横向滚动支承结构
  • 25mm线性工作台带总成横向滚动支承结构
  • 25mm线性工作台带总成横向滚动支承结构
  • 25mm线性工作台带总成横向滚动支承结构

  在精密检测设备、小型自动化装配工位、实验室光学调整架这类对进给位移精度要求较高的场景里,小规格线性工作台的导向支承结构直接决定了整套机构的重复定位精度与运行平顺性,本次呈现的25mm规格线性工作台带总成结构,正是针对小行程、高负载密度的直线进给需求设计的横向滚动支承方案。从实际使用场景来看,这类小尺寸线性工作台常被集成在半导体晶圆点胶工位的微调轴、生物检测仪器的样本进给模块、小型铣床的手动进给拖板上,相比滑动摩擦形式的导轨结构,横向滚动支承的摩擦系数可控制在0.002-0.005区间,低速运行时不会出现爬行现象,即使是微米级的进给调整也能实现顺畅的位移输出,不会因为静动摩擦差导致调整量过冲。

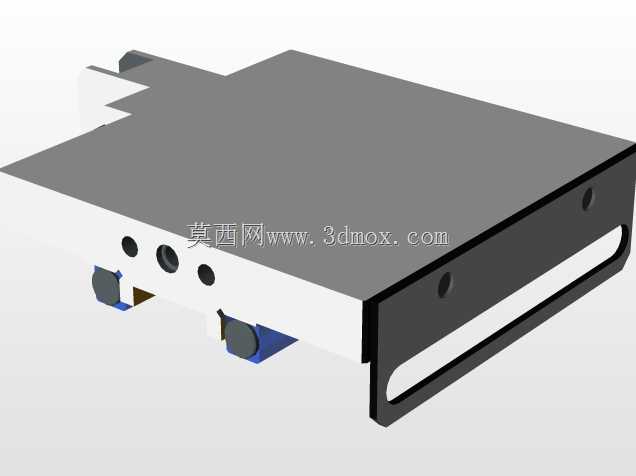

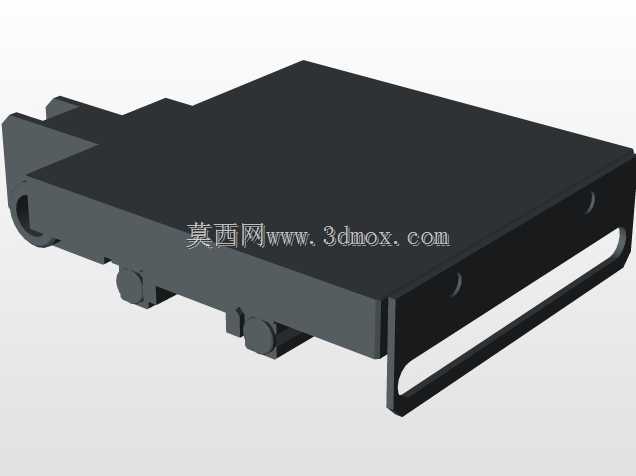

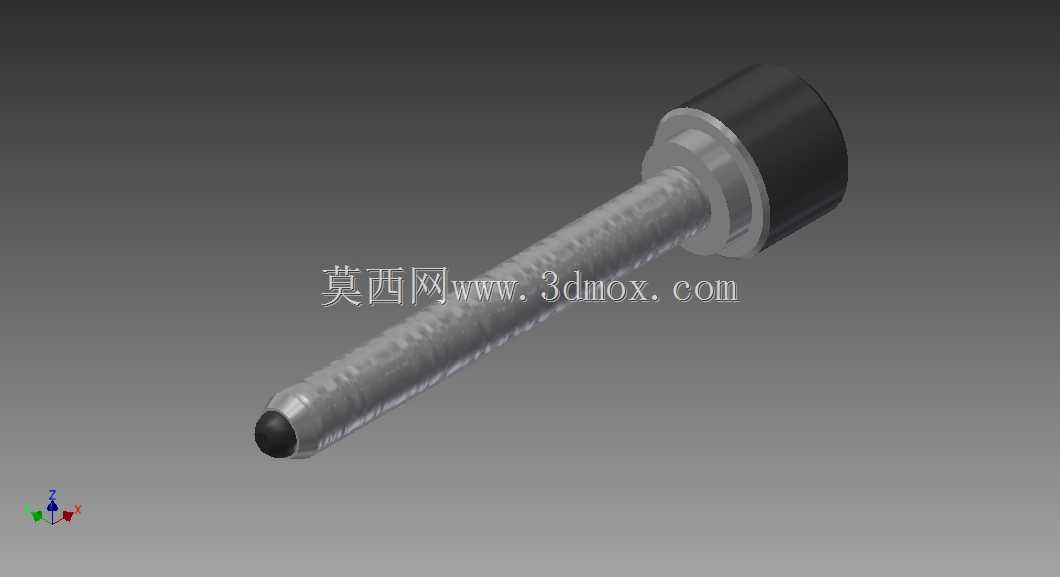

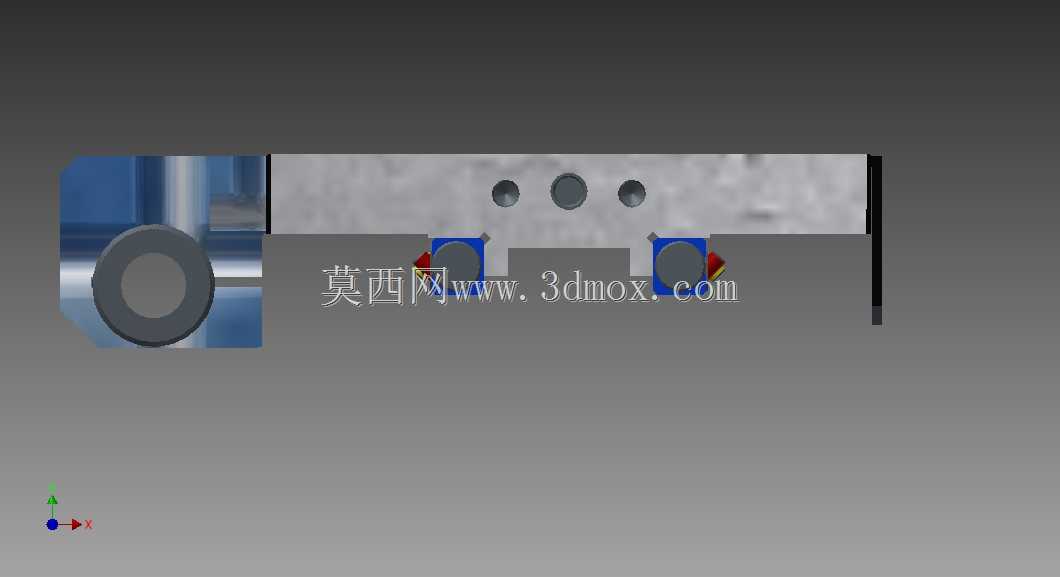

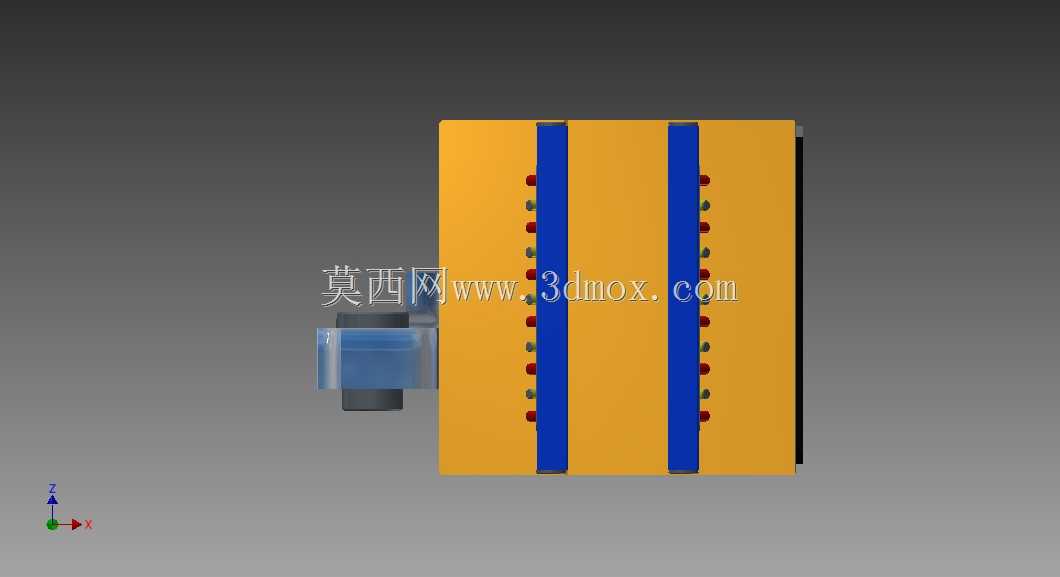

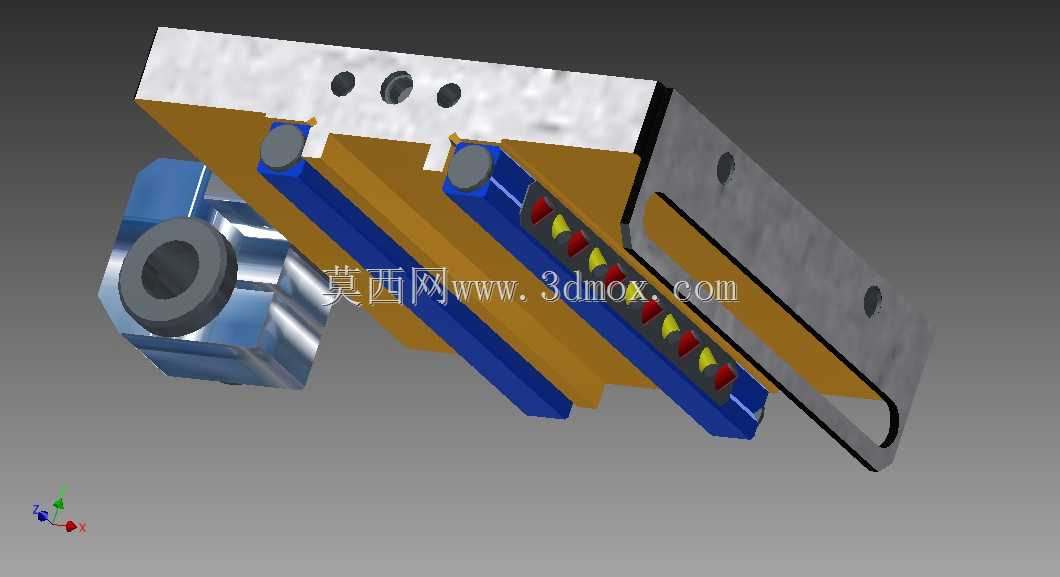

  从功能特性上拆解,这套结构采用双列横向布置的滚动体作为承载介质,滚动体与上下安装基面的滚道直接接触,没有中间保持架的冗余间隙,侧向预紧可通过侧边的调节螺钉实现,预紧力调整范围覆盖0-15N,既能满足轻载高速位移的低阻尼需求,也能通过加大预紧量提升刚性,应对切削类工况的切削力负载。结构上集成的丝杠传动副与滚动支承为同轴布置,丝杠螺母直接固定在活动台面上,传动反力直接通过滚动支承传递到固定基座,不会产生额外的倾覆力矩,这一点在垂直安装使用时优势尤为明显,不会因为传动偏心导致台面倾斜卡滞。

  设计思路上,这套结构优先考虑了安装兼容性与维护便捷性,基座与活动台面的安装孔采用标准化孔距布置,顶面的螺纹孔按照25mm行程的常用负载点分布,不管是直接装夹工件还是转接其他功能模组,都不需要额外加工转接板。侧边的调节端预留了手轮安装位与伺服电机转接法兰的安装空间,手动调整与电动驱动可以快速切换,不需要对主体结构做任何改造。滚动体的滚道采用淬硬处理,表面硬度达到HRC58-62,滚道粗糙度控制在Ra0.2以下,长期运行磨损量极小,正常工况下使用寿命可达到12000小时以上,不需要频繁更换支承部件。

  外形尺寸与安装边界方面,这套工作台主体截面尺寸为45mm×45mm,总行程25mm,闭合状态下总长度为82mm,安装基面的平面度要求控制在0.02mm以内,固定基座的四个安装孔为M3螺纹孔,孔距为32mm×32mm,活动台面的安装孔为M2.5螺纹孔,呈矩阵分布,最大可承载垂直方向负载80N,侧向负载40N,运行时的平行度误差全程不超过0.008mm,直线度误差不超过0.01mm。安装时需要注意基座与安装面的贴合度,不能有切屑、毛刺垫在结合面之间,否则会导致滚道变形,运行阻力增大甚至出现卡滞;预紧力调整时需要对称拧紧侧边的调节螺钉,避免单侧预紧过大导致滚动体受力不均,加速滚道磨损。在实际选型适配时,需要根据使用场景的进给速度、负载大小、精度要求调整预紧量,高速轻载场景可适当减小预紧力降低运行阻尼,重载切削场景则需要加大预紧量提升整体刚性,避免受力时出现间隙影响加工或检测精度。这套结构的密封设计采用端盖式接触密封,可阻挡常规工况下的粉尘、切削液进入滚道内部,在洁净车间环境下使用时可拆除密封件进一步降低运行阻尼,满足更高速度的位移需求。
