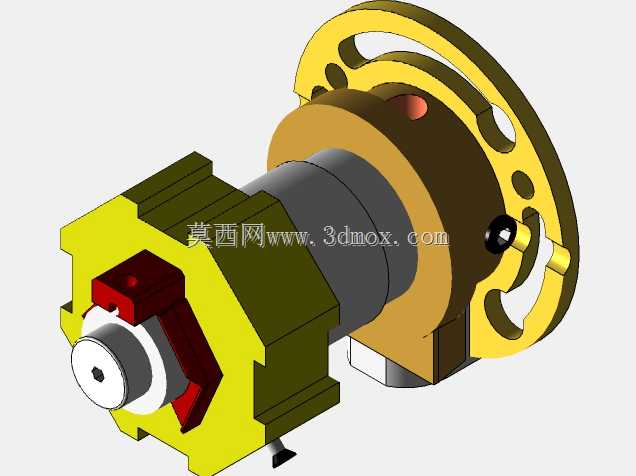

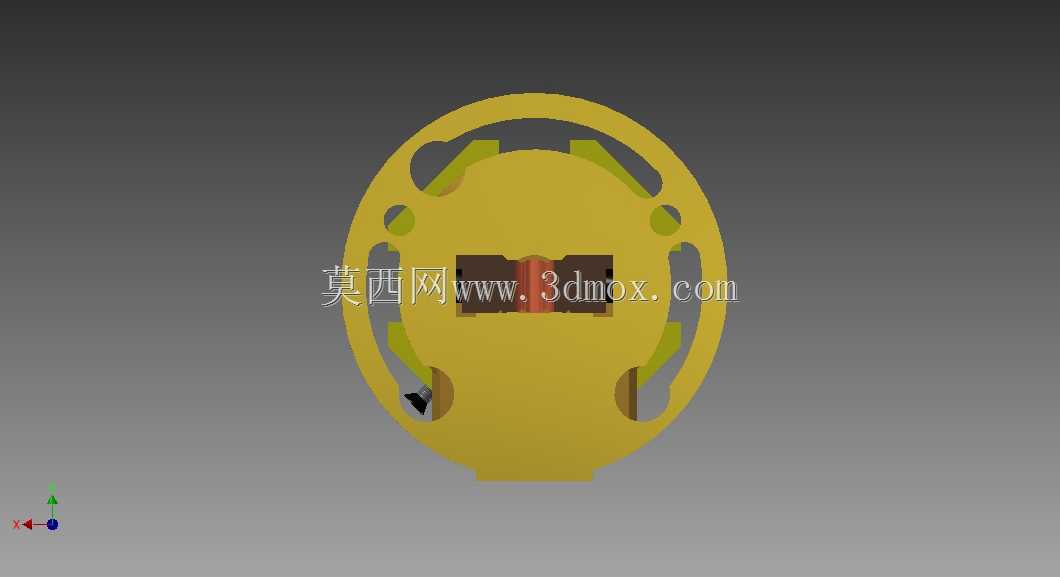

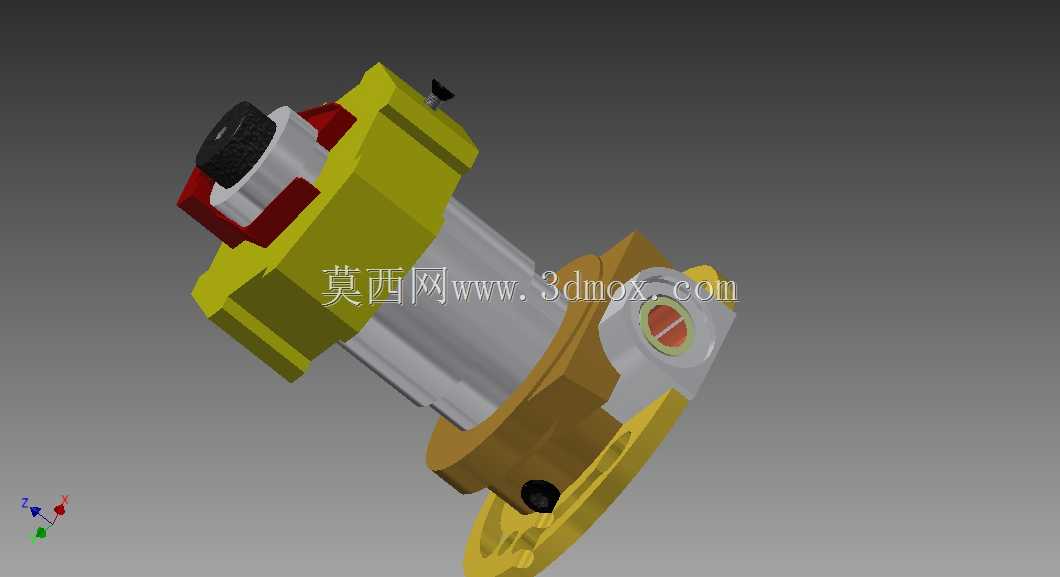

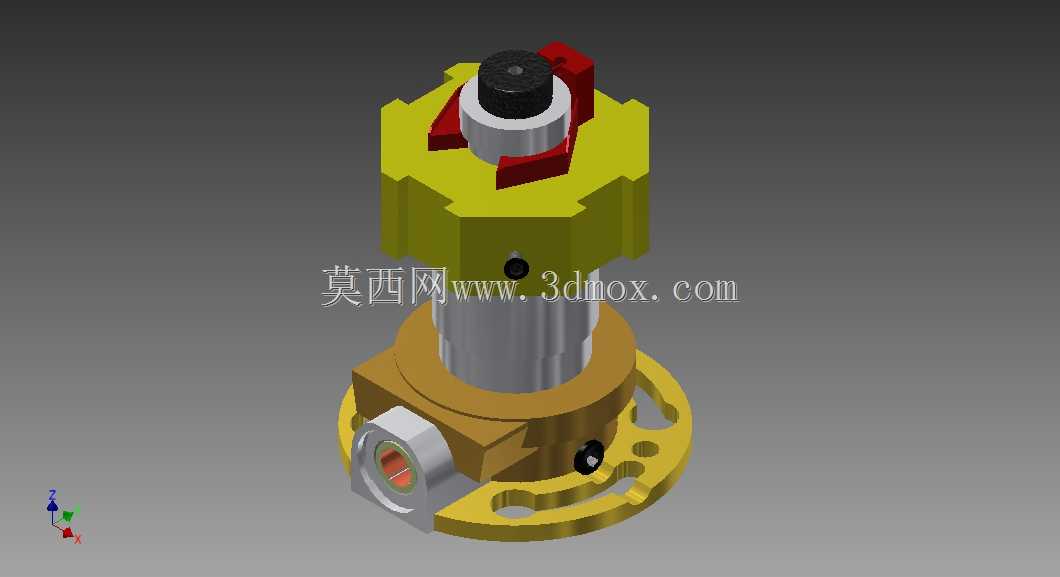

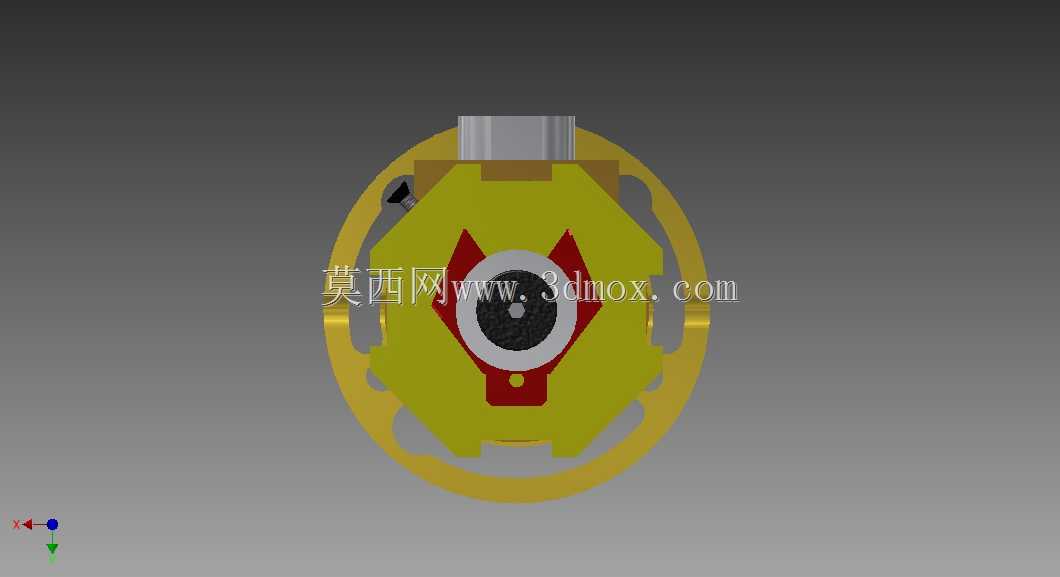

伞齿轮绞车传动结构三维设计

　　避免重载起步时出现动力不足打滑的问题；离合器分离状态下，卷筒可自由转动，方便人工快速牵引钢丝绳调整挂接位置，减少空载状态下的操作阻力。设计过程中优先考虑了安装边界的适配性，整个传动单元采用集成式壳体布局，输入端的连接法兰尺寸匹配常规小功率驱动单元的安装孔位，输出端的卷筒连接座采用标准化的止口定位，不需要额外制作过渡连接工装就能完成与现场安装基座的对接，壳体上预留的观察孔位置刚好对准伞齿轮啮合区，日常运维时不需要完全拆解壳体就能检查齿面磨损、润滑脂状态，降低后期维护的拆装工作量。外形结构上，壳体的加强筋布局沿着齿轮啮合的受力方向布置，在不额外增加壳体壁厚的前提下提升了结构刚性，能承受牵引作业中产生的径向与轴向复合载荷，在矿山井下辅助运输、小型工程吊装、船舶系泊牵引这类需要小吨位精准牵引的作业场景里，伞齿轮绞车的结构可靠性直接决定作业效率与现场安全，这套三维结构完整还原了设备核心传动链路的装配关系，能为同类型牵引设备的结构优化、备件测绘提供直观的三维参照。不同于普通圆柱齿轮绞车的平行轴传动布局，这套结构采用伞齿轮副实现动力输入轴与输出轴的垂直转向，能大幅压缩设备沿牵引方向的安装长度，适配巷道、船舱这类狭窄安装空间的布局要求。从结构细节来看，离合器部分采用2.6:1的传动比设定，这个参数是结合小吨位牵引的起步扭矩需求匹配的：当离合器结合时，动力经伞齿轮副换向之后传递到卷筒端，能在输入转速不高的工况下输出足够的牵引扭矩，

　　避免长期重载下壳体出现变形导致齿轮啮合间隙异常增大。传动链路里的轴承安装位都预留了合理的公差配合区间，装配时不需要额外修配就能保证轴承的预紧力处于合理范围，既不会因间隙过大出现传动窜动，也不会因预紧过紧导致运转温升过高。这套结构的设计没有采用冗余的复杂功能，所有结构特征都围绕小吨位牵引场景的实际需求设定：伞齿轮的齿宽参数经过载荷校核，能满足额定牵引载荷下的齿面接触强度要求，离合器的结合齿采用渐开线齿形，结合过程中能自动导正，不会出现卡滞或打齿的问题，壳体上的注油孔位置刚好对准齿轮啮合区的上方，加注润滑脂时能直接覆盖啮合接触面，保证传动过程中的润滑效果。从安装适配的角度看，整个传动单元的重心落在安装基座的中心区域，

　　固定螺栓的孔位分布按照最大牵引力的剪切载荷校核，即使在最大牵引载荷下，每个固定点的受力都处于材料许用应力范围内，不需要额外增加辅助支撑结构就能保证安装稳定性。输出端的密封结构采用双唇口密封圈，能阻挡作业环境中的粉尘、水汽进入壳体内部，同时避免壳体内的润滑脂渗漏，适配多粉尘、高湿度的恶劣作业环境。在三维建模过程中，所有零件的装配关系都按照实际装配工艺设定，比如伞齿轮的轴向调整垫片厚度预留了调整区间，装配时可以通过增减垫片厚度调整齿轮啮合间隙，达到最佳的啮合接触斑点；离合器的操纵机构行程与结合齿的啮合长度匹配，操纵过程中能保证结合齿完全啮合，不会出现半啮合状态下的齿面过载损伤。对于从事小型牵引设备设计、现场设备运维的技术人员来说，

　　这套三维结构能直观展示伞齿轮绞车的动力传递路径、各零件的装配约束关系，在做类似产品的改型设计时，可以直接参考其传动比匹配思路、壳体加强筋布局、安装法兰的尺寸设定，减少重复校核计算的工作量；在做设备故障排查时，也能通过三维结构快速定位零件的装配位置，判断故障点对应的零件拆装顺序，提升运维效率。不同于大型绞车的复杂制动、变速结构，这套结构针对小吨位牵引场景做了功能精简，在保证核心传动可靠性的前提下尽可能压缩了整体体积与制造成本，适合作为小型牵引作业场景的设备结构参考，其伞齿轮换向传动的布局思路也可以迁移到其他需要垂直轴动力传递的小型机械结构设计中，帮助设计人员在有限的安装空间内完成动力传输路径的合理布局。
