微技术制造用差压传感结构设计

　　在微技术核心制造的各类产线场景中，这类差压传感结构的适配性覆盖了注塑、冲压、组装、激光焊接、模具配套、机械加工、插入成型以及自动化集成等多个工序环节，区别于常规工业场景使用的大体积差压检测元件，该结构从设计之初就瞄准微制造工位的紧凑安装需求，在有限的安装空间内完成差压信号的稳定采集与输出。从实际用途来看，该传感结构主要用于微制造设备内的气路、微小流体通路的压差检测，比如注塑工序的模腔气压差监测、冲压工位的气动夹持回路压差反馈、激光焊接工位的保护气路压差预警、插入成型工序的嵌件定位气路压差判断，以及自动化装配线上的微小负压吸附回路压差检测，能够为设备的闭环控制提供实时的压差参数，避免因气路压力异常导致的产品成型缺陷、装配定位失效、

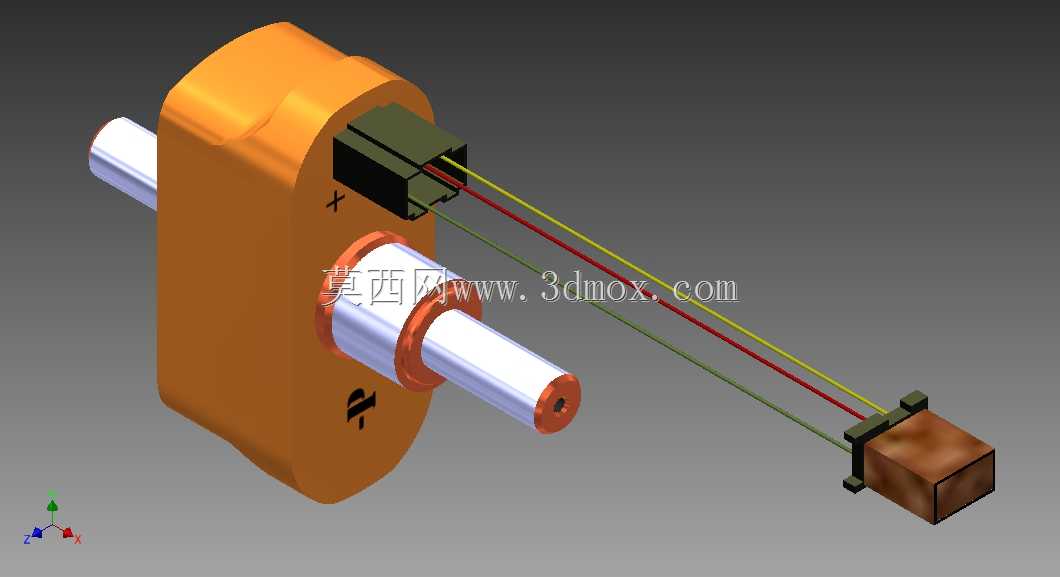

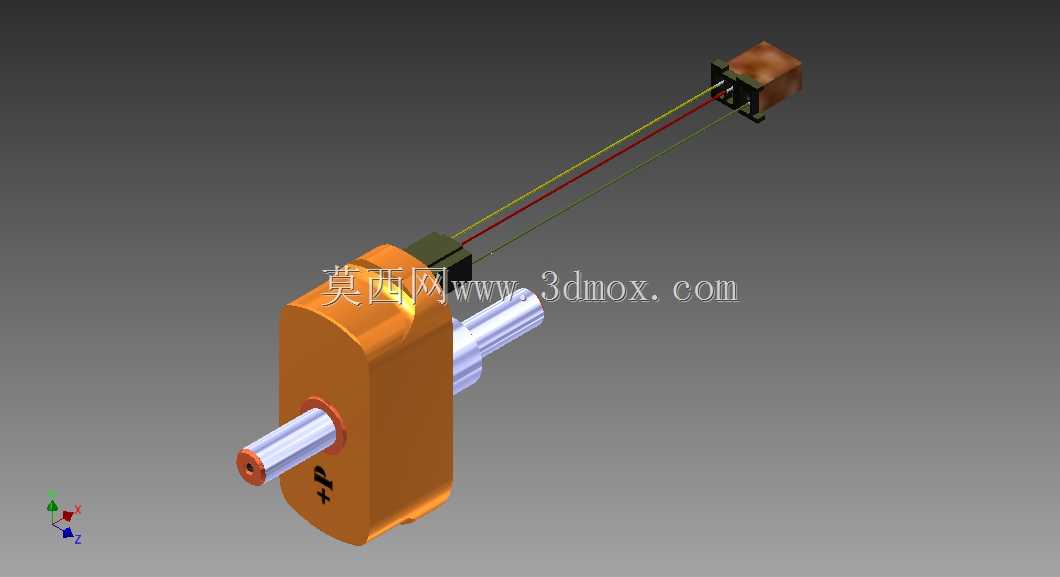

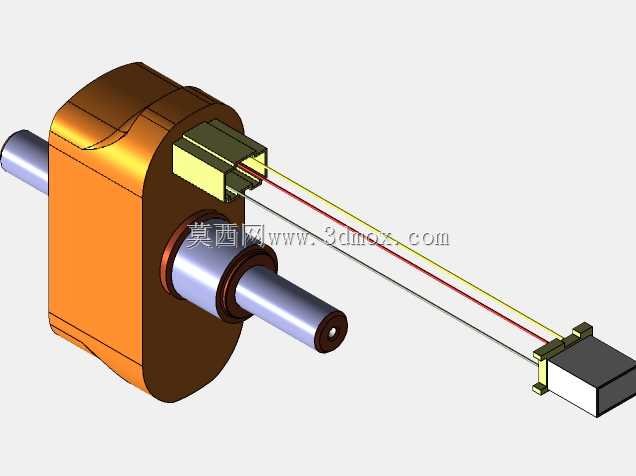

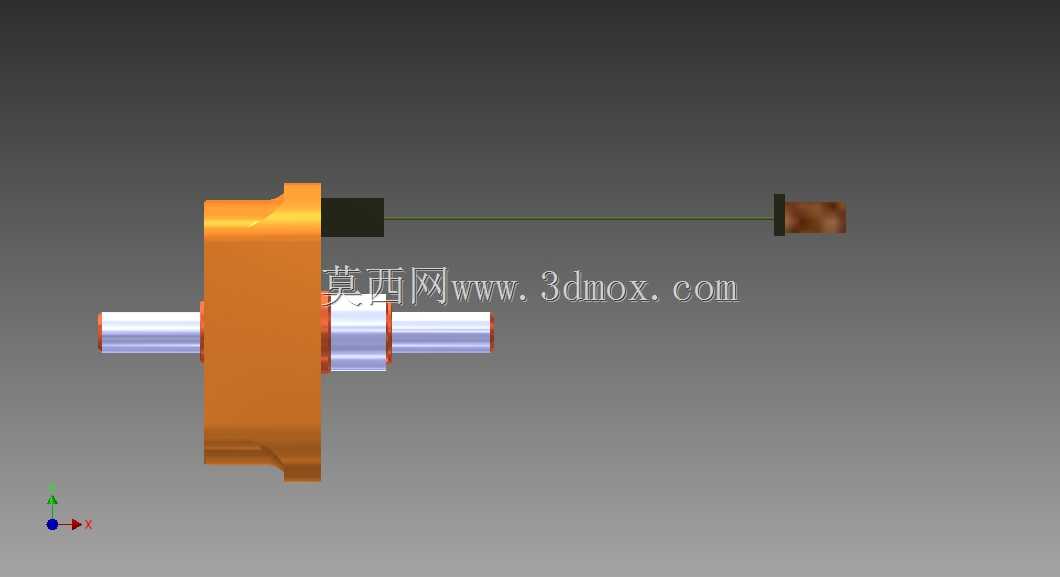

　　焊接保护不足等问题。从功能特性上看，该结构采用双圆柱形引压接口设计，两个引压端分别接入待检测的两个压力腔，主体结构做了圆弧过渡的一体化壳体设计，既减少了微制造环境下的积尘死角，也能提升壳体在工位频繁震动场景下的结构强度，避免长期使用出现壳体开裂导致的检测失效；信号输出端采用带定位卡扣的接插结构，配套的引线做了分色标识，能够避免现场接线时的正负极接反问题，接插部位的卡扣结构可以防止设备运行过程中震动导致的接头松脱，保障信号传输的稳定性。设计思路上，该结构没有采用常规传感器的方形壳体方案，而是结合微制造工位的安装空间特点，将主体壳体设计为带圆弧面的类柱形结构，两个引压接口同轴布置在壳体的同一侧方向，

　　信号接插端布置在壳体的垂直于引压轴线的侧面，这种布局能够让安装时的走管、走线方向互不干涉，在紧凑的设备内部可以顺着气路、线路的排布方向完成安装，不需要额外预留转弯空间；壳体上标注的正负标识直接做在壳体表面，采用模压成型的方式制作，不会因为长期接触车间内的油污、切削液出现标识磨损脱落的问题，方便后期设备维护时的管路对接。从外形尺寸与安装边界来看，该传感结构的主体最大外轮廓尺寸适配微制造设备的标准安装位，两个引压接口的外径尺寸匹配微气路常用的快插接头规格，不需要额外做转接头适配，安装时只需要保证两个引压接口的轴线与安装面垂直，接插端预留出足够的接线插拔空间即可，不需要额外设计复杂的安装支架，

　　依靠引压管路的连接强度加上可选的侧面固定点就可以完成稳固安装；引线的出线长度可以根据实际安装位置到控制模块的距离做适配，引线外层的防护层能够耐受微制造车间内的少量切削液飞溅、焊接烟尘附着，不会出现短期老化开裂的问题。在不同工序的实际适配中，该结构的密封设计兼顾了正压与负压检测场景的需求，引压接口与壳体的连接部位采用一体式密封结构，避免了额外密封圈长期使用老化导致的泄漏问题，在-20到80摄氏度的常规车间环境温度范围内都可以稳定工作，检测精度能够满足微制造工序的压差检测要求，不会因为工位附近的设备震动、电磁干扰出现信号跳变的问题，适合在各类紧凑布局的微制造设备中作为压差检测元件集成使用。
