槽型对射式光电断续器结构设计

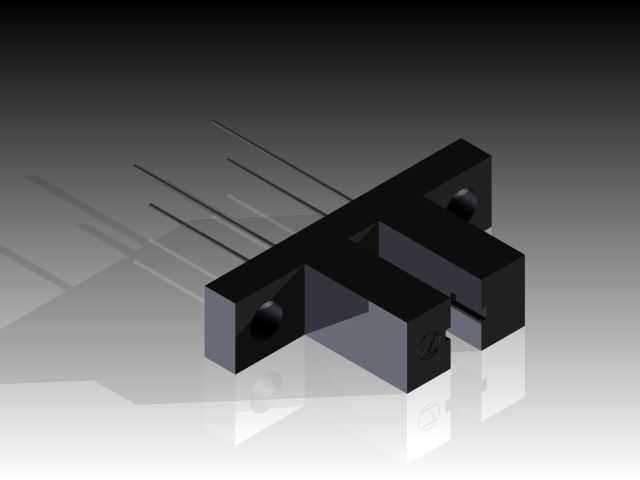

　　在自动化生产线的工件到位检测、办公设备的走纸位置识别、工业仪表的计数触发场景里，槽型光电断续器是应用频次极高的非接触式检测元件，这款对射式槽型结构的光电断续器，从结构设计到安装适配都围绕工业现场的实际使用需求做了针对性优化。不同于漫反射类光电元件容易受被测物表面反光率、颜色差异影响检测精度的问题，这款槽型结构的断续器将发射端与接收端集成在同一U型壳体的两侧臂上，发射管发出的红外光束直接对准接收管的受光窗口，只有当被测物体从槽口中间穿过、完全阻断红外光路时，接收端的电平信号才会发生翻转，输出明确的开关量信号，检测逻辑简单可靠，几乎不会出现误触发的情况。从结构设计思路来看，这款元件的壳体采用黑色工程塑料注塑成型，

　　一方面黑色材质可以有效屏蔽外界环境杂散光的干扰，避免车间内的照明光源、设备指示灯的光线串入接收窗口造成信号误判，另一方面工程塑料的绝缘性能可以满足电气元件的耐压需求，同时兼顾轻量化与结构强度，适合在各类低压控制设备内部安装使用。壳体两侧的安装凸台预留了标准的通孔安装位，安装孔的中心距与槽口宽度做了匹配设计，安装时可以直接通过M2规格的螺丝将元件固定在PCB板或者设备的安装支架上，不需要额外设计定制化的固定结构，安装边界清晰，不会和周边的其他电气元件产生结构干涉。元件的引脚采用直插式设计，引脚间距符合标准的IC引脚间距规范，既可以直接插装在PCB板上进行波峰焊焊接，也可以通过接插件进行引线连接，适配不同的设备布线需求，

　　引脚的长度预留了足够的焊接余量，即使是需要在引脚处套绝缘热缩管的使用场景，也不需要额外对引脚进行接长处理。在实际使用过程中，这款光电断续器的槽口宽度可以容纳厚度不超过槽口间隙的各类被测物体通过，不管是金属材质的挡片、纸质的标签，还是塑料材质的触发拨片，只要能够完全阻断光路，都可以实现稳定的信号触发，对被测物的材质没有特殊要求，适配场景非常广泛。不同于需要额外调整发射接收端对中位置的分体式对射光电开关，这款集成式的槽型结构在出厂时就已经完成了发射与接收端的光轴校准，用户安装时不需要额外做对光调整，只需要将元件固定在预设位置，确保被测物体的运动轨迹能够从槽口中间穿过即可，大幅降低了现场安装调试的工作量。在结构细节上，发射管与接收管的窗口处做了内凹设计，窗口表面覆盖有透明的环氧树脂封装层，既可以保护内部的管芯不受灰尘、水汽的侵蚀，也可以避免安装过程中硬物刮蹭损伤管芯表面，提升元件的环境适应能力。壳体的边角处都做了圆角过渡处理，没有尖锐的毛刺棱角，在装配过程中不会划伤操作人员的手部，也不会刮伤周边连接的导线绝缘层。对于结构设计人员来说，在选用这款光电断续器做设备设计时，只需要预留出对应槽深、槽宽的运动空间，在安装位置预留对应的螺丝固定孔位，同时在PCB板上对应引脚位置预留焊盘即可，不需要额外设计复杂的防护或者调节结构，元件本身的结构已经覆盖了常规使用场景下的防护与定位需求。在小型自动化设备的原点复位检测场景中，

　　这款元件可以配合设备运动轴上的金属挡片使用，当运动轴回到原点位置时，挡片刚好插入槽口阻断光路，控制系统接收到电平变化信号后即可确认原点位置，重复定位精度可以满足大部分小型设备的复位需求；在打印机、复印机这类办公设备中，这款元件可以用来检测纸张的通过位置，当纸张从槽口穿过时，设备即可识别到纸张的走纸状态，触发后续的打印、复印动作；在工业计数器的应用场景中，每一次有物体从槽口穿过阻断光路，计数器就会累加一次计数，计数响应速度快，可以适配每分钟上千次的高速计数需求。这款元件的整体结构紧凑，占用的安装空间很小，即使是在内部空间非常局促的小型手持设备、紧凑型控制模块内部，也可以找到合适的安装位置，不会占用过多的设备内部空间，为其他功能元件的布局留出足够的设计余量。
