这款45度铣齿直齿锥齿轮,是手动变速操纵机构里排挡传动路径的核心啮合零件,日常在商用车手动变速箱、小型工程机械变速操纵单元、农用机械换挡机构里都能见到它的身影,主要承担相交轴之间的换挡动力传递、挡位啮合定位的作用,和普通传动锥齿轮不同,排挡用的这类锥齿轮不仅要满足持续转动的传动载荷要求,还要承受换挡过程中齿面的瞬时冲击、轴向滑移带来的摩擦损耗,设计时对齿部的啮合精度、齿面硬度、安装同轴度都有明确的工程要求。
从实际使用场景来看,这类锥齿轮往往安装在换挡操纵杆的末端传动节点,把操纵杆的摆动动作通过锥齿啮合转换成换挡拨叉的轴向移动,45度的轴交角设计刚好适配多数操纵机构的垂直布局空间,不需要额外增加传动转接件就能完成90度方向的动力换向,能大幅压缩操纵机构的整体占用空间,在紧凑型变速箱的操纵单元设计里,这种角度的直齿锥齿轮应用占比很高。直齿铣齿的加工工艺选择,也是结合了排挡零件的载荷特性来定的,相比螺旋锥齿轮,直齿锥齿轮的轴向载荷更小,换挡过程中齿面滑移的阻力更低,操纵手感更清晰,不会出现螺旋齿啮合带来的黏滞感,铣齿加工的齿形精度能满足换挡啮合的间隙要求,齿部的表面粗糙度也能控制在合理区间,减少换挡过程中的卡滞、打齿风险。
设计这类零件的时候,首先要确定的是安装边界尺寸,内孔的直径要和换挡传动轴的配合公差匹配,一般采用H7/k6的过渡配合,保证齿轮和轴之间没有多余的周向间隙,避免换挡时出现空行程;齿顶圆的直径要根据相邻零件的安装间隙来设定,保证齿轮转动时和周边的壳体、拨叉组件之间保留至少1.5mm的安全间隙,防止运动干涉;轮毂部分的轴向长度要结合轴上的定位卡簧槽位置来确定,保证齿轮安装后轴向窜动量控制在0.1mm以内,避免啮合过程中出现齿面偏载。齿部参数设计上,45度的分锥角是核心参数,要保证配对齿轮的轴交角误差控制在±2分以内,否则会出现齿面接触区偏移,要么是齿顶接触导致啮合噪音大,要么是齿根接触导致齿部强度不足;齿厚的尺寸要结合换挡冲击载荷来计算,一般要保证齿根弯曲强度能承受至少3倍的额定操纵冲击力,避免频繁换挡导致齿部崩裂;齿面的硬度一般处理到HRC45-50,既有足够的表面耐磨性,又能保留芯部的韧性,承受换挡时的瞬时冲击不会脆断。

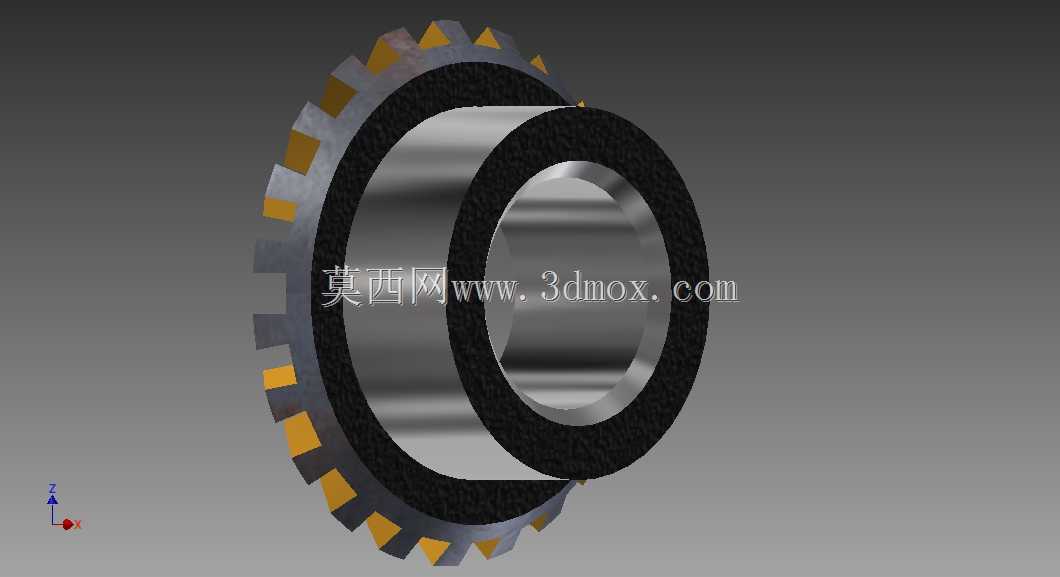

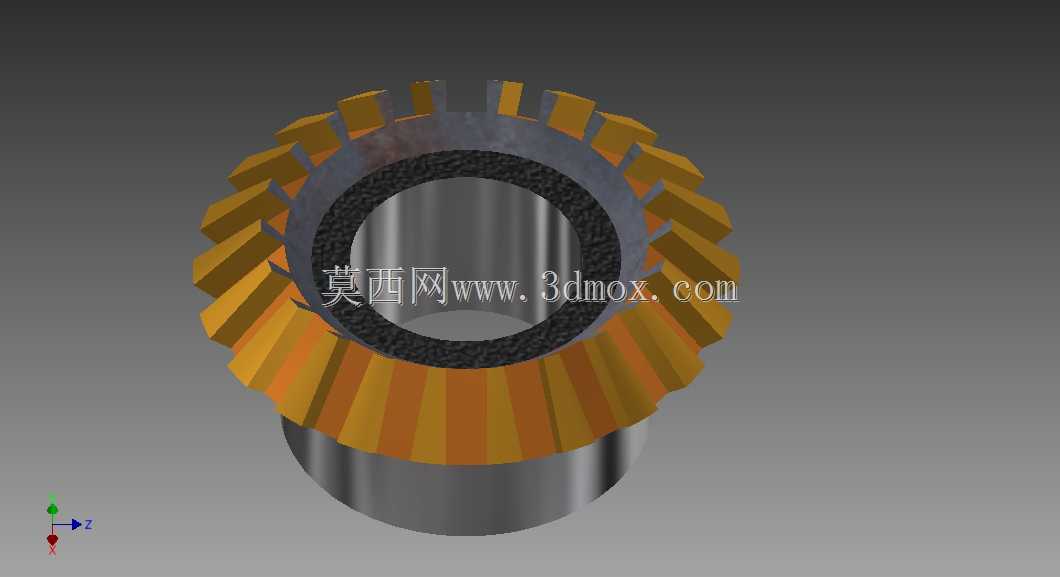

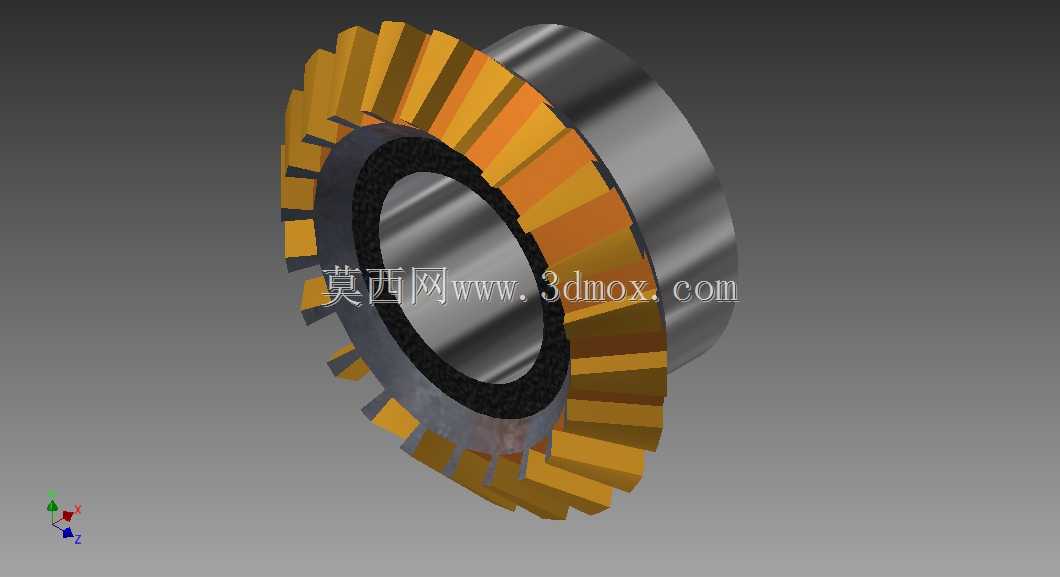

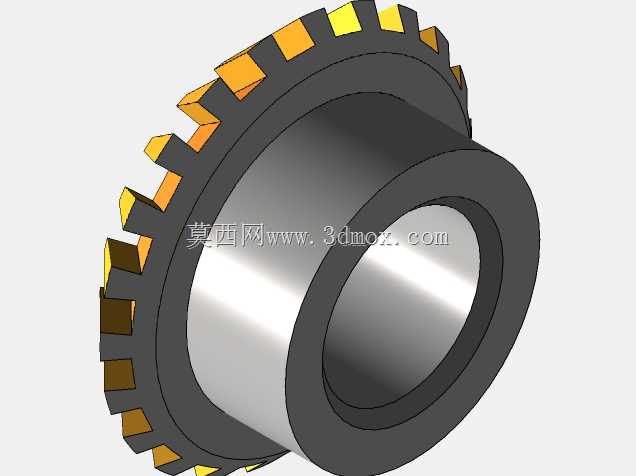

从建模逻辑来看,做这个零件的三维模型时,首先要通过旋转特征做出齿轮的基体轮廓,包括内孔、轮毂、齿坯的锥面结构,之后按照直齿锥齿轮的齿形生成逻辑,先在背锥面上展开当量直齿轮的齿形,再投影到分锥面上通过扫描切除生成单个齿形,之后通过圆周阵列完成所有轮齿的建模,最后做齿端的倒角处理,模拟实际铣齿加工后的齿端倒棱,避免装配时齿端锐边刮伤配对零件,也能减少换挡啮合时的卡滞。建模过程中要特别注意齿形的根切校验,当齿数较少的时候要做齿顶修正,避免根切导致齿根强度下降,同时要保证齿面的啮合接触区位于齿高中部,接触斑点长度不小于齿长的60%,这样实际装配后啮合平稳,换挡过程中不会出现异响、跳挡的问题。
实际选型替换的时候,除了核对齿部的模数、齿数、分锥角这些核心啮合参数,还要重点核对内孔的键槽尺寸、轮毂的安装长度、齿顶圆的边界尺寸,哪怕齿形参数完全匹配,如果安装尺寸有偏差,也会导致装配后出现干涉、啮合间隙过大的问题。这类零件的失效形式大多是齿面磨损、齿端崩角,主要原因要么是安装时同轴度偏差过大导致齿面偏磨,要么是换挡时操纵力过大导致瞬时冲击超过齿部强度极限,设计时在齿端做小角度的倒角引导,能有效减少换挡时的齿端撞击,提升零件的使用寿命。
