多组啮合传动模具齿轮箱结构设计

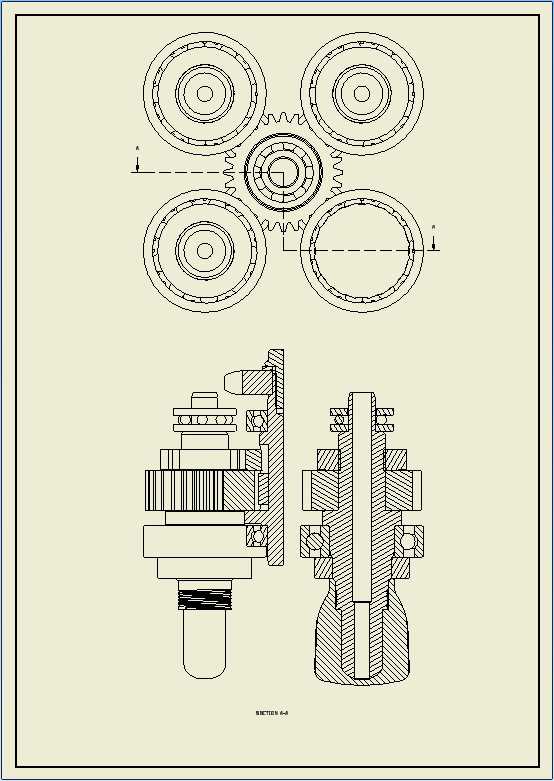

　　这套齿轮箱结构主要适配模具设备的动力传递需求，在注塑模具、冲压模具的配套抽芯、送料、脱模辅助机构中应用广泛，能够将输入轴的动力按照预设传动比分流到多个输出端，匹配模具不同工位的动作同步要求。从结构布局来看，采用中心齿轮搭配四个周边齿轮的行星式排布思路，中心输入齿轮同时与四个周边齿轮啮合，可实现单输入多输出的动力分配，这种布局能在有限的安装空间内最大化压缩传动结构的体积，避免传统串联传动结构轴向尺寸过长的问题，适配模具内部紧凑的安装空间。

　　设计过程中优先考虑了传动的平稳性，每个啮合齿轮的齿形参数经过匹配校验，侧隙控制在合理区间，既避免热胀冷缩导致的卡滞，也能减少正反转切换时的回程误差，保证模具各执行部件的动作精度。箱体部分采用剖分式结构设计，上下箱体的结合面经过定位止口限位，装配时无需反复调整同轴度，降低现场装配的调试难度，同时也方便后期维护时拆解检查齿轮磨损情况，无需完全拆卸周边连接的管路与执行部件。

　　从安装边界来看，输入轴端采用阶梯轴设计，预留了标准的联轴器安装位，轴肩位置做了圆角过渡，减少应力集中，适配常规的伺服电机或液压马达输出端连接尺寸。四个输出轴端的安装尺寸统一，可直接连接模具的凸轮、连杆或者丝杠组件，输出轴的密封位置预留了标准密封圈槽，可适配接触式橡胶密封圈或者迷宫密封结构，根据模具现场的粉尘、油污环境灵活选择密封方案，避免模具生产过程中产生的塑料碎屑、润滑油杂质进入齿轮箱内部，加速齿面磨损。

　　齿轮的支撑采用深沟球轴承搭配推力轴承的组合方案，径向载荷由深沟球轴承承担，齿轮啮合产生的轴向分力由推力轴承承载，这种支撑结构能适应模具频繁启停、瞬时冲击载荷的工况，避免轴系窜动导致的齿面偏载。润滑方式兼顾了稀油润滑和脂润滑的适配性，箱体下部预留了油位观察孔与放油螺塞位置，若采用稀油润滑可直接加注齿轮油，通过齿轮旋转带油实现飞溅润滑；若现场维护条件有限，也可在装配时填充高温润滑脂，适配长期免维护的使用场景。

　　在实际应用场景中，这类齿轮箱常安装在多工位级进模的模架内部，配合送料机构实现多工位的同步送进，也可用于注塑模具的螺纹脱模机构，通过多输出轴同步带动多个螺纹型芯旋转，实现多腔模具的同步脱模，保证每个型腔的产品脱模动作一致，减少产品因脱模不同步产生的变形、拉伤问题。设计时对各轴的中心距做了严格的公差约束，中心距偏差控制在IT7级精度范围内，保证齿轮啮合的接触斑点符合传动要求，降低传动过程中的噪音与振动，避免模具生产时因齿轮箱振动传递到模腔，导致产品表面出现振纹缺陷。

　　箱体的外形采用方形安装法兰设计，法兰面上的安装孔位呈对称排布，可适配不同方向的安装需求，无需重新设计安装支架，直接通过螺栓固定在模架的预留安装面上即可。输入轴与输出轴的伸出长度经过优化，既保证连接时的轴段配合长度足够，传递额定扭矩时不出现打滑，也不会因为轴伸过长导致与模具内部的其他零部件产生运动干涉。整套结构的传动比经过匹配计算，可根据模具的动作速度需求调整各齿轮的齿数，在不改变箱体外形尺寸与安装孔位的前提下，实现不同传动比的快速适配，减少系列化设计时的重复建模工作量，提升模具设计的迭代效率。
