带倒刺结构管路内嵌式固定钉子塞件

　　在民用给排水、家装水电改造、小型气动管路布设的现场施工场景里，这类带倒刺结构的内嵌塞件是解决薄壁管路内钉子固定滑移问题的常用小部件，很多施工人员在PPR、PVC类塑料管路布设完成后，需要在管路旁侧固定线卡、小型标识牌或者临时挂装轻量辅件时，直接在管壁上钉钉子容易出现钉孔处应力开裂、钉子在塑料管壁上握钉力不足滑脱的问题，这个塞件就是为适配这类场景设计的内嵌式固定基础件。

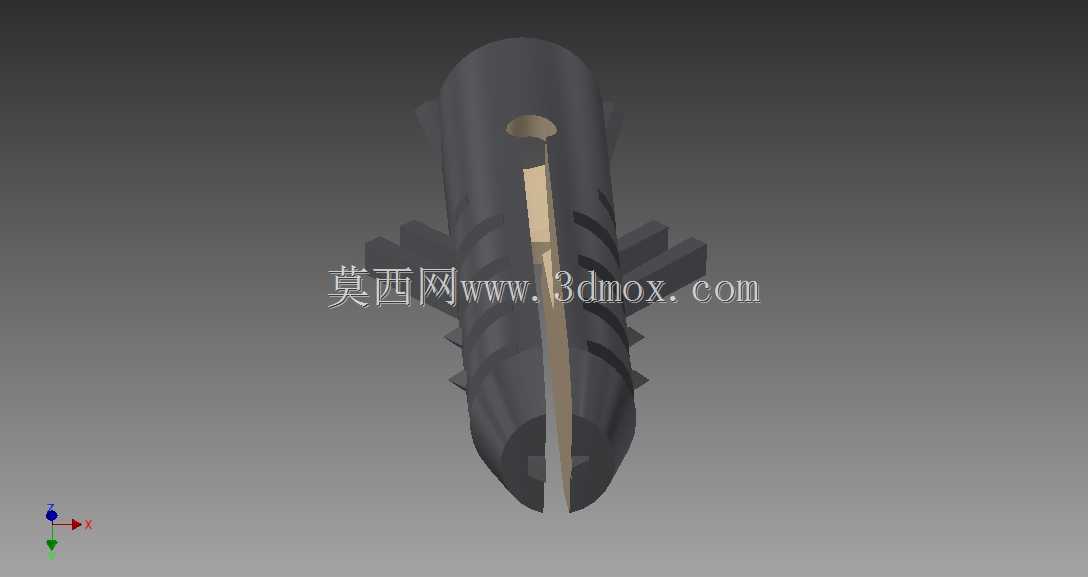

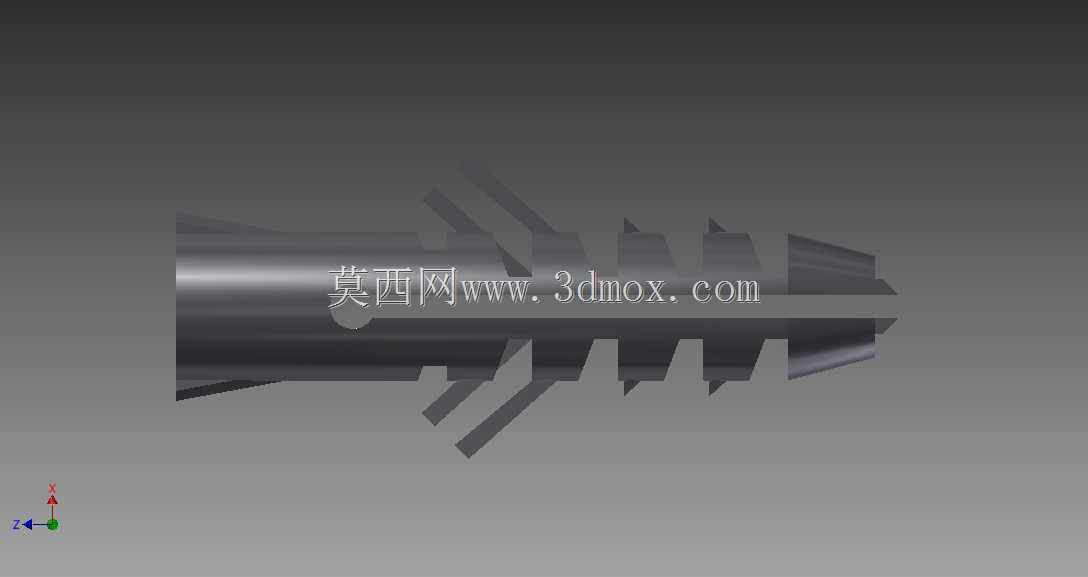

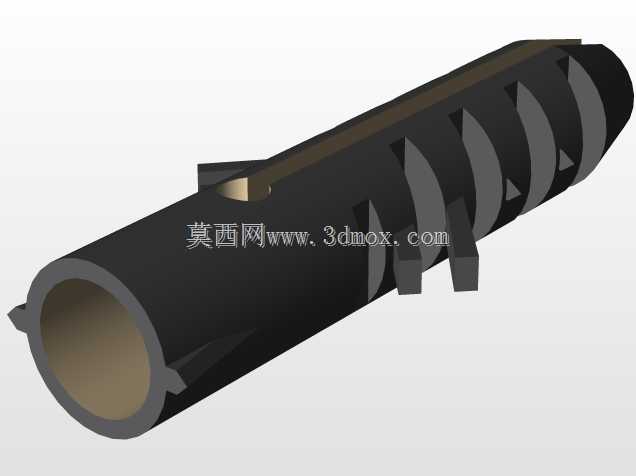

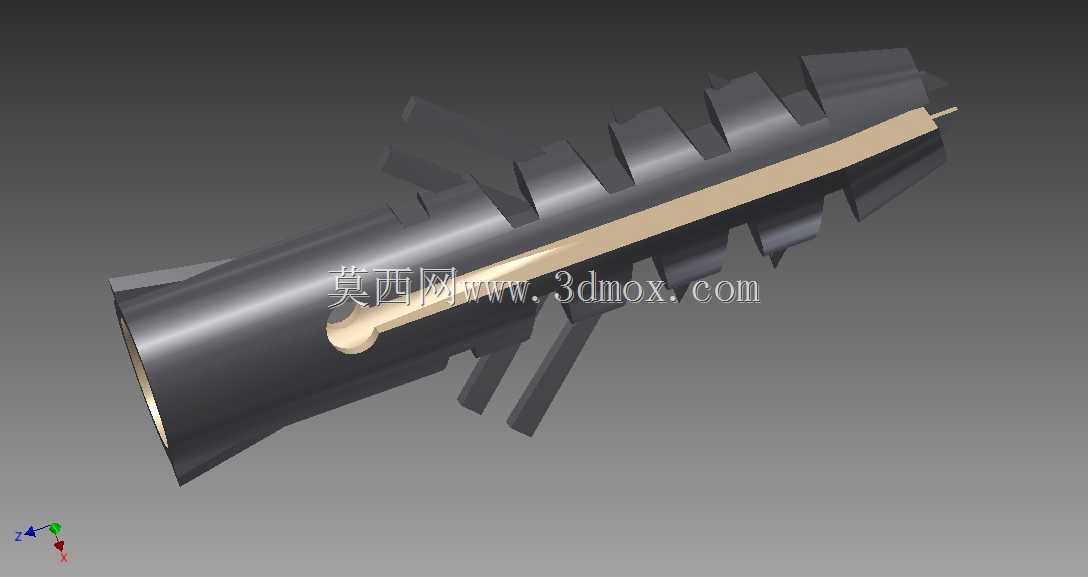

　　从实际功能逻辑来看，这个塞件的核心作用是在管路预设的安装孔位内形成稳定的内嵌支撑结构，塞件主体采用带一定韧性的硬质工程塑料材质，外圆周分布的多组阶梯状倒刺结构是实现固定的核心设计，当塞件被压入预先在管壁开好的对应直径安装孔后，倒刺的斜面会顺着压入方向产生微量弹性形变，完全进入孔内后倒刺的直角端面会卡在管壁的内侧端面，配合塞件端部的扩口限位结构，从管壁的内外两侧形成双向限位，不会因为后续钉子拧入或者敲入的轴向力把塞件推到管路内部。塞件中心的贯通孔是钉子的穿入通道，孔壁做了细微的纵向防滑纹路，当钉子穿入后，孔壁会紧紧贴合钉子的外圆周，既可以避免钉子在塞件内出现径向晃动，也能在钉子完全敲入后，借助塞件材质和金属钉子之间的静摩擦力，提升整体的抗拔脱能力。

　　设计思路上完全围绕现场施工的容错性做考量，倒刺的外径比常规适配的安装孔直径大0.2-0.3mm，这个过盈量的选择经过多轮现场测试，既不会因为过盈量太大导致压入塞件时需要过大的敲击力造成管壁开裂，也不会因为过盈量太小导致塞件在孔内出现转动或者轴向窜动。塞件端部的扩口结构做了15度的导入倒角，施工时不需要刻意对准孔位中心，只要把塞件端部搭在孔口，轻轻敲击就能顺着倒角滑入孔内，降低现场施工的对位难度。塞件的整体长度根据常用的塑料管壁厚度做了适配，主体圆柱段长度比常规4分、6分塑料水管的壁厚长1mm，保证倒刺结构能够完全穿过管壁伸到管路内侧，不会出现倒刺卡在管壁中间无法张开的问题。

　　从安装边界尺寸来看，塞件主体圆柱段的公称直径适配现场施工常用的8mm直径安装孔，施工时用普通的8mm手电钻钻头就能直接在管壁上开孔，不需要特殊的定制开孔工具。端部扩口的最大直径为12mm，压入安装完成后扩口端面会完全贴在管壁的外表面，不会突出管壁太多影响后续管路的保温层包裹或者管卡安装。中心贯通孔的直径适配4mm直径的自攻螺丝或者普通圆钉，覆盖现场施工时绝大多数轻量固定场景的紧固件尺寸需求。塞件上额外延伸出的两个小定位支脚，是为了在压入塞件时可以用手指捏住支脚对准孔位，避免敲击时塞件歪斜，安装到位后这两个支脚会贴在管壁外表面，还能起到防止塞件跟随钉子转动的作用，当钉子拧入时，支脚和管壁之间的摩擦力会抵消螺丝拧入的扭矩，不需要额外用工具固定塞件就能完成钉子的安装。

　　在实际使用过程中，这个塞件除了用在塑料水管的固定场景，也可以适配在硬质塑料穿线管、薄壁PVC线槽的安装固定场景，只要是壁厚在2-3mm的硬质塑料薄壁构件上需要做内嵌式钉子固定的位置，都可以用这个塞件来提升固定点的结构强度，避免直接钉钉子造成的构件开裂、固定点滑脱问题。和常规的膨胀螺丝相比，这个塞件的体积更小，不需要在构件背面预留太长的膨胀空间，适合在管路这种内部有流通空间、背面没有操作空间的封闭构件上使用，安装时只需要从外侧单方向操作就能完成固定，不需要伸入管路内部做任何锁紧动作，非常适合隐蔽管路布设完成后的后期附加固定作业。
