内螺纹卡姆洛克快速接头阴端结构

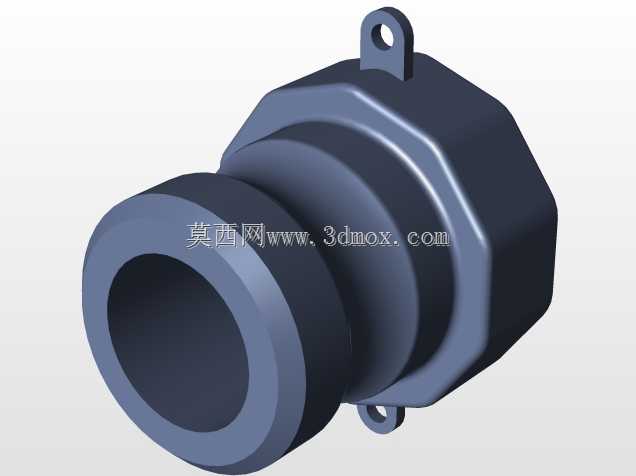

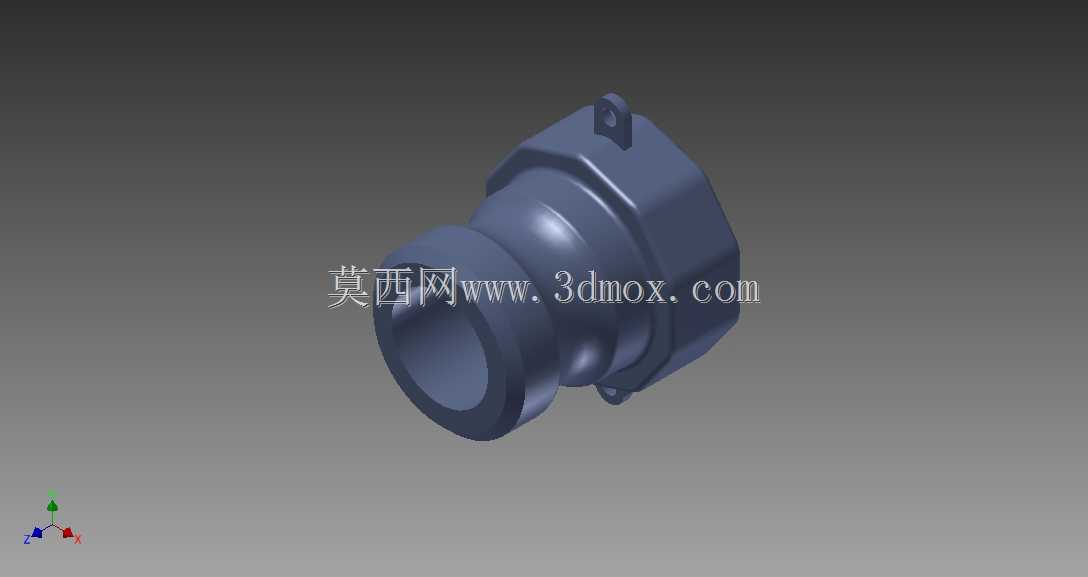

　　在流体输送管路的快速接驳场景中，卡姆洛克接头是应用覆盖度极高的快接元件，本次呈现的是适配内螺纹管路端的阴端接头结构，这类接头常被用在化工流体输送、市政供水临时接驳、农用灌溉管路快拆、工业设备冷却液循环管路等需要频繁拆装管路的作业场景，相比传统螺纹硬连接，它能省去多圈旋拧螺纹的操作时间，单人即可完成管路的通断操作，大幅降低管路拆装的作业耗时，也能减少反复旋拧螺纹带来的螺纹磨损、密封失效问题。从结构设计逻辑来看，这个阴端接头的主体采用六角外形的主体结构，这个六角结构并非装饰设计，而是为安装工况预留的扳手夹持位，在接头与带外螺纹的管路端口对接时，可以用活动扳手或者对应规格的开口扳手夹持六角部位施加扭矩，保证螺纹旋合到位，

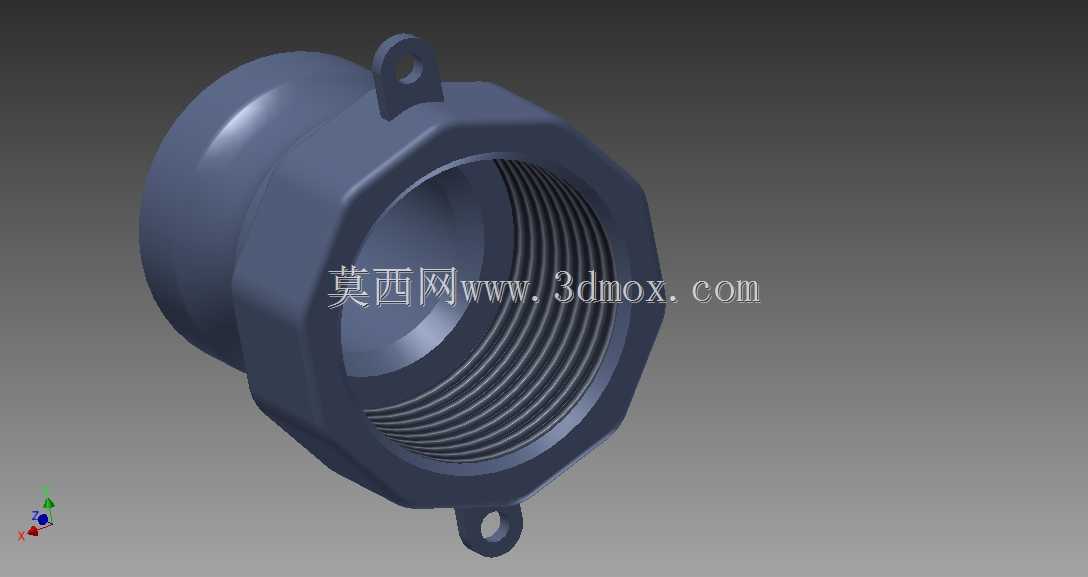

　　避免安装时因为夹持部位不足导致的螺纹拧偏、密封不严问题。接头内侧加工有连续的标准管螺纹，螺纹的牙型、螺距都匹配通用的管路连接标准，能直接和同规格的外螺纹管路端口实现密封旋合，不需要额外加工转接结构。接头端部的两个对称带孔吊耳是卡姆洛克接头的典型锁紧结构位，在和对应阳端接头对接时，阳端的两个锁紧卡扣会扣入这两个吊耳的孔位，通过卡扣的杠杆力把阴阳两端的密封面紧紧压合，实现无泄漏的快速连接，吊耳的位置做了加厚处理，能承受卡扣锁紧时的局部应力，避免长期反复拆装出现吊耳断裂、变形的问题。接头内部的密封贴合面做了平整化加工，和阳端接头对接时，配合密封垫圈就能实现端面密封，这种端面密封的形式相比螺纹密封，对安装扭矩的敏感度更低，

　　即使安装时扭矩略有偏差，只要卡扣锁紧到位就能保证密封可靠性，也能避免螺纹密封需要缠绕生料带带来的介质污染问题，适合用在对介质洁净度有一定要求的流体输送场景。从安装边界来看，这个接头的轴向长度控制在紧凑范围内，在管路排布密集的狭小安装空间里也能完成安装操作，不会因为接头长度过长和周边的管路、结构件产生干涉；六角部位的对边尺寸符合通用扳手的夹持规格，现场作业时不需要准备特殊的专用工具，用常规的管路安装工具就能完成装配。接头的端部过渡段做了圆弧过渡处理，没有尖锐的加工棱角，一方面能避免安装作业时划伤操作人员，另一方面也能减少流体在接头内部的流阻，流体经过接头位置时不会因为尖锐的结构突变产生明显的紊流，降低管路输送过程中的压力损失。

　　在实际选型应用中，这类阴端卡姆洛克接头需要和对应通径、对应密封材质的阳端接头配套使用，根据输送介质的不同，可以搭配丁腈橡胶、氟橡胶、三元乙丙等不同材质的密封垫圈，适配水、油品、弱腐蚀性化工流体等不同介质的输送需求；接头本身的材质通常根据使用场景选择，普通输水场景可以用工程塑料或者铸铝材质降低成本，腐蚀性介质场景可以选用不锈钢或者黄铜材质提升耐蚀性，高压输送场景则可以选用锻压材质提升结构强度。在三维建模过程中，这类接头的建模需要重点关注几个核心尺寸的精度：首先是内螺纹的参数，必须严格匹配对应管螺纹的标准尺寸，包括大径、小径、螺距、牙型角，否则会出现和管路端口无法旋合或者旋合后间隙过大泄漏的问题；其次是两个锁紧吊耳的孔位中心距、孔径尺寸，必须和配套阳端的卡扣尺寸匹配，否则会出现卡扣无法扣入或者扣合后间隙过大、密封压合不足的问题；还有六角部位的对边尺寸，要符合标准紧固件的对边规格，保证常规扳手能够稳定夹持，不会出现扳手打滑的问题；另外内部的流道要做等径设计，避免接头位置的通径缩小影响管路的整体输送流量。这类快接结构的设计核心是在保证连接强度和密封可靠性的前提下，尽可能降低拆装操作的复杂度，让现场作业人员不需要经过复杂的培训就能快速完成管路的连接和拆卸，尤其适合应急抢修、临时管路铺设、需要频繁切换管路接口的作业场景，相比法兰连接需要拧紧多个螺栓的操作，卡姆洛克接头的拆装效率能提升数倍，也能减少螺栓连接件丢失、锈蚀带来的维护问题。
