小车布线用带加强筋吊耳式安装固定支座

　　在小型移动作业小车的电气布线环节，线束的走向固定与受力释放一直是容易被忽略却直接影响设备运行可靠性的细节，这款固定支座正是针对小车内部空间紧凑、布线点位分散、车辆移动过程中存在持续振动的工况设计的专用固定结构。从实际使用场景来看，这类支座通常布置在小车底盘框架的走线拐点、线束跨接位置以及电气元件进出线端，用来承托线束、约束走线路径，避免车辆行进过程中线束与金属框架发生摩擦破损，同时抵消线束自身重力以及振动带来的拉扯应力，防止接线端子松脱。

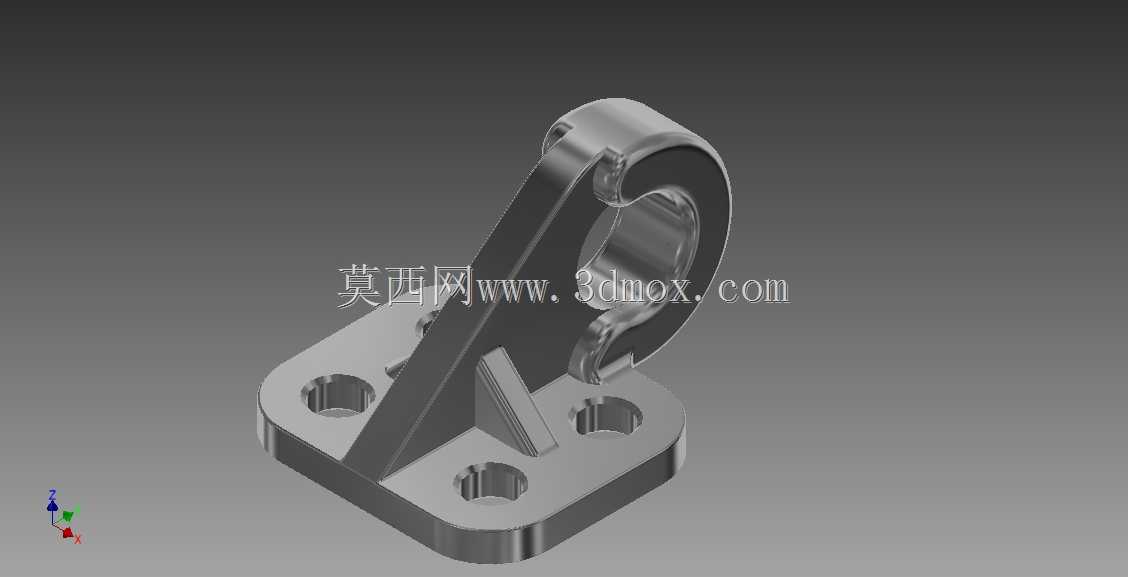

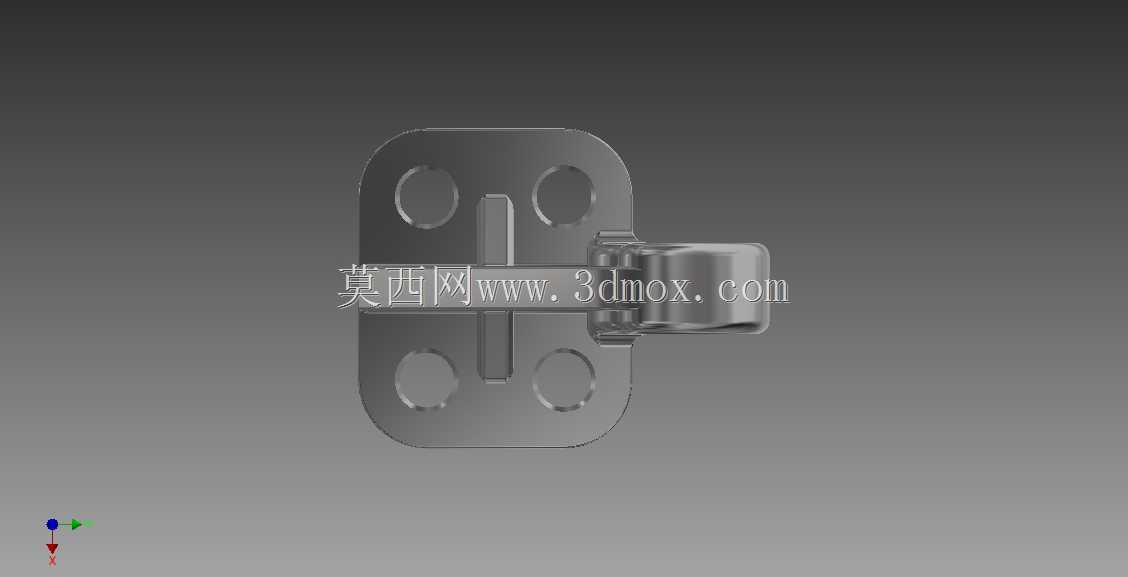

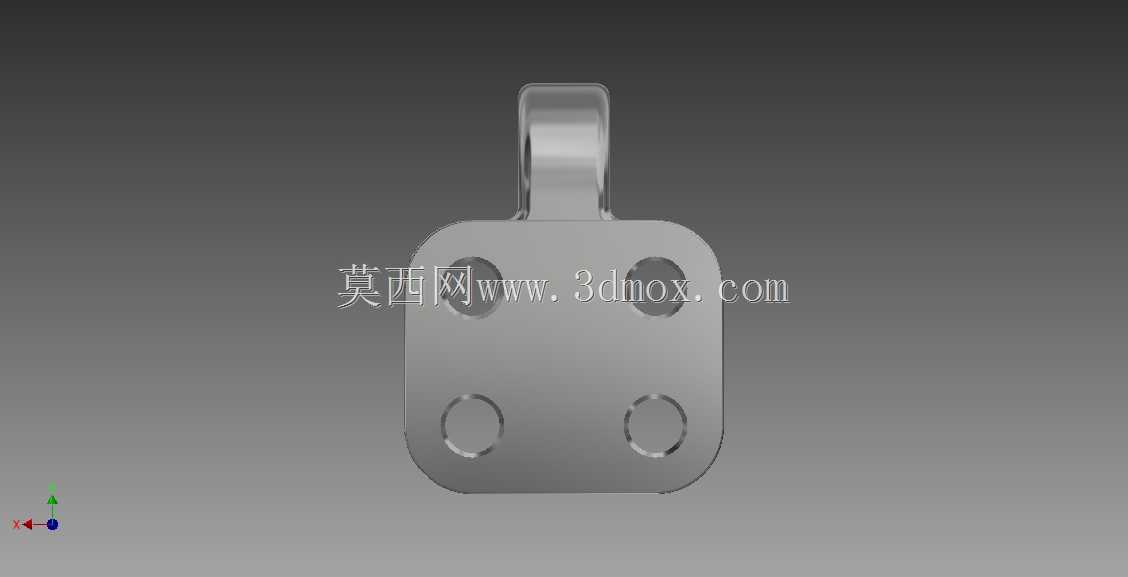

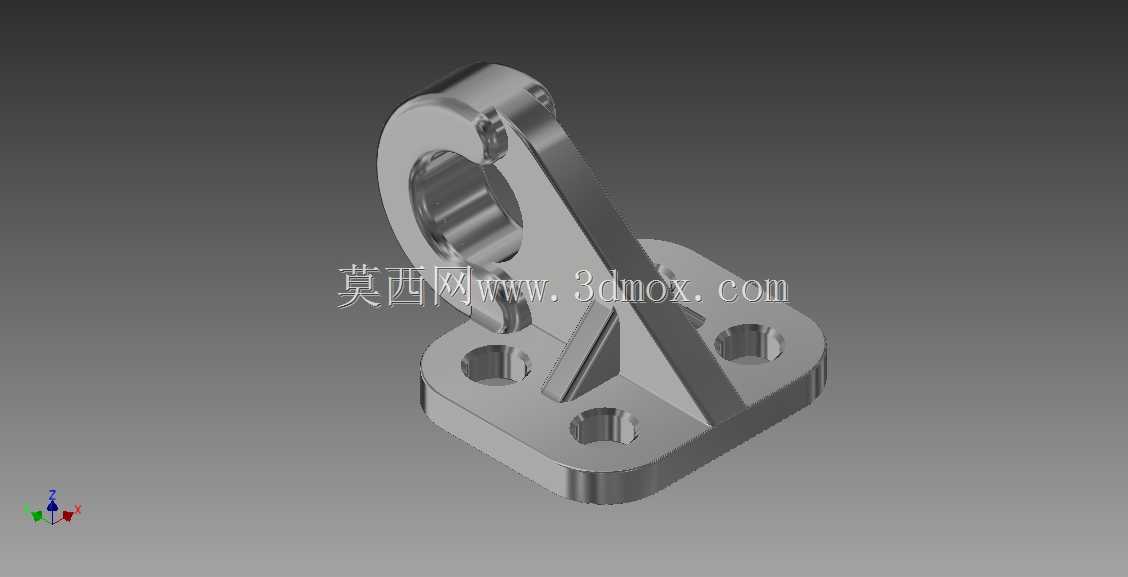

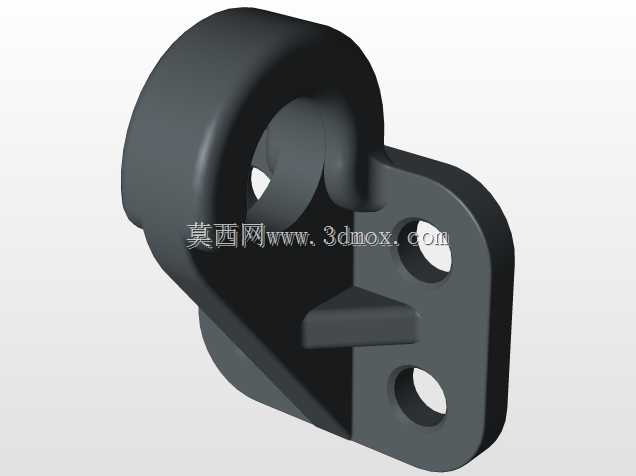

　　整个结构采用一体化成型设计，底部为方形法兰安装底座，底座上均匀开设四个沉头安装孔，安装时可通过内六角螺栓直接固定在小车的铝型材框架或者钢板安装面上，沉孔设计能够保证螺栓头完全沉入底座平面，不会突出表面剐蹭线束，四个安装孔的孔位间距经过适配常规工业铝型材的槽距设计，不需要额外加工转接板就可以直接完成固定，大幅降低现场安装的加工工作量。底座上方垂直设置一块立板，立板顶部集成了吊耳式的环形穿线结构，环形结构的内孔做了大圆角过渡处理，线束穿过时不会被锐边割伤绝缘层，环形结构的厚度经过受力校核，能够承受多股线束的累计重量，即使车辆在颠簸路面行驶产生持续振动，环形结构也不会出现变形开裂的问题。

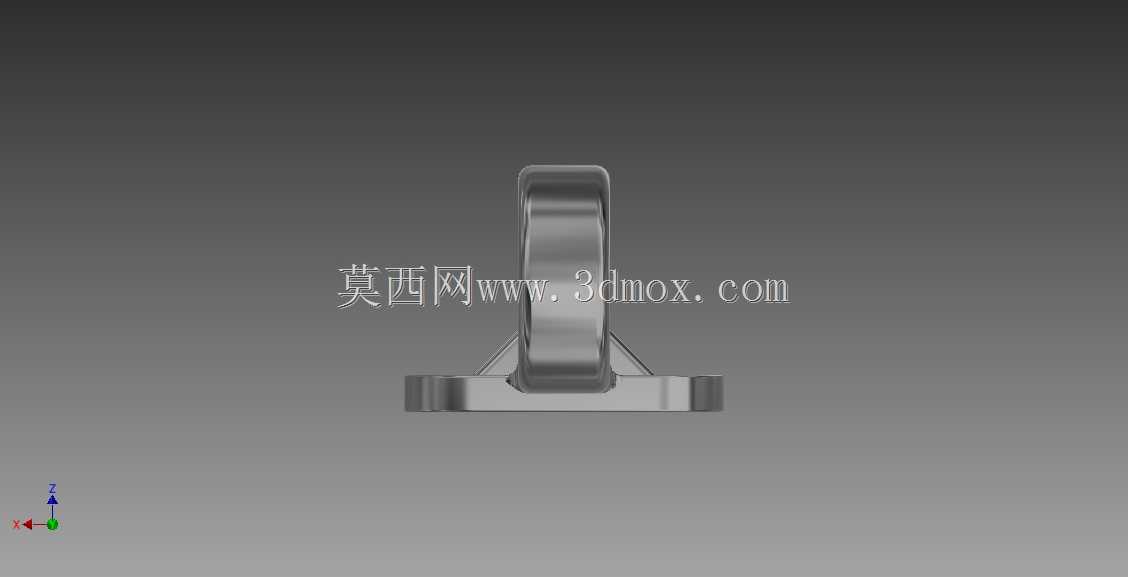

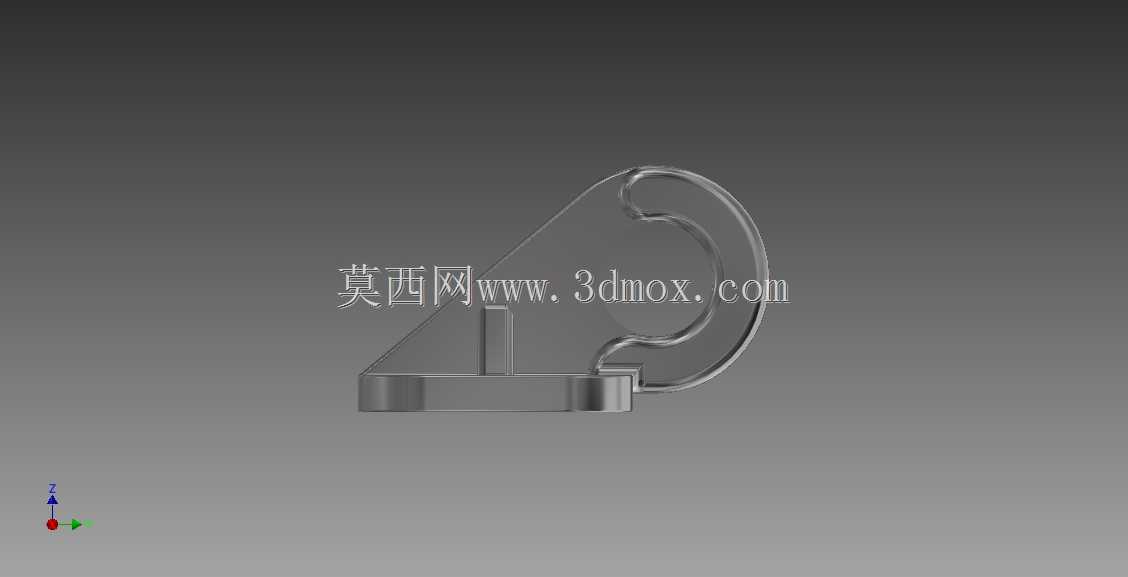

　　在立板与底座的连接位置，特意增设了三角形加强筋结构，加强筋分别连接立板侧面与底座上表面，形成稳定的三角支撑结构，这一设计主要是为了应对侧向受力场景——当线束走向存在偏角时，会对立板产生侧向的推力，没有加强筋的情况下长期受力容易出现立板与底座连接处焊缝开裂或者整体变形的问题，加强筋的存在将立板的悬臂受力转化为三角支撑的整体受力，大幅提升了结构的抗侧向载荷能力，同时不需要额外增加整体壁厚，有效控制了零件的整体重量。

　　设计过程中首先明确了安装边界：底座的整体外轮廓尺寸控制在较小范围内，能够适配小车框架上狭窄的安装空间，不会与周边的传动部件、气动管路产生干涉；立板的高度根据小车常规布线的离地间隙设定，保证线束穿过吊耳后能够保持顺畅的走向，不会出现过度弯折导致线芯受损的情况；环形穿线孔的内径尺寸经过测算，能够同时容纳3-4根常规规格的小车控制线缆，满足单点位多线束集中固定的需求。

　　从加工工艺角度来看，这个结构既可以采用铸造成型后做孔位精加工，也可以直接采用整块铝合金料通过CNC铣削加工成型，两种工艺都能保证结构的尺寸精度，铸造成本更低适合批量装车使用，CNC加工则适合小批量定制改装场景。零件表面可以根据使用环境做阳极氧化或者镀锌处理，提升防锈耐腐蚀能力，适应车间多粉尘、偶尔有切削液飞溅的使用环境。实际装车测试时，这类固定支座的安装间距通常控制在300-400mm之间，能够保证线束全程处于被约束状态，不会出现垂荡晃动的情况，相比传统的扎带固定方式，这种刚性支座的固定可靠性更高，不会因为扎带老化断裂出现线束脱落的问题，后期维护时也只需要松开吊耳位置的约束就可以调整线束走向，不需要剪断扎带重新绑扎，大幅降低后期运维的工作量。在结构细节处理上，所有外露的棱边都做了倒角去毛刺处理，不管是安装过程还是后期布线操作，都不会划伤操作人员，也不会割破线束的绝缘保护层，从细节上规避了电气短路的安全隐患。
