定心架主螺钉紧固连接件结构设计

项目分类:通用五金配件 发布时间:2022-01-13 ID:499869
  • 定心架主螺钉紧固连接件结构设计
  • 定心架主螺钉紧固连接件结构设计
  • 定心架主螺钉紧固连接件结构设计
  • 定心架主螺钉紧固连接件结构设计
  • 定心架主螺钉紧固连接件结构设计

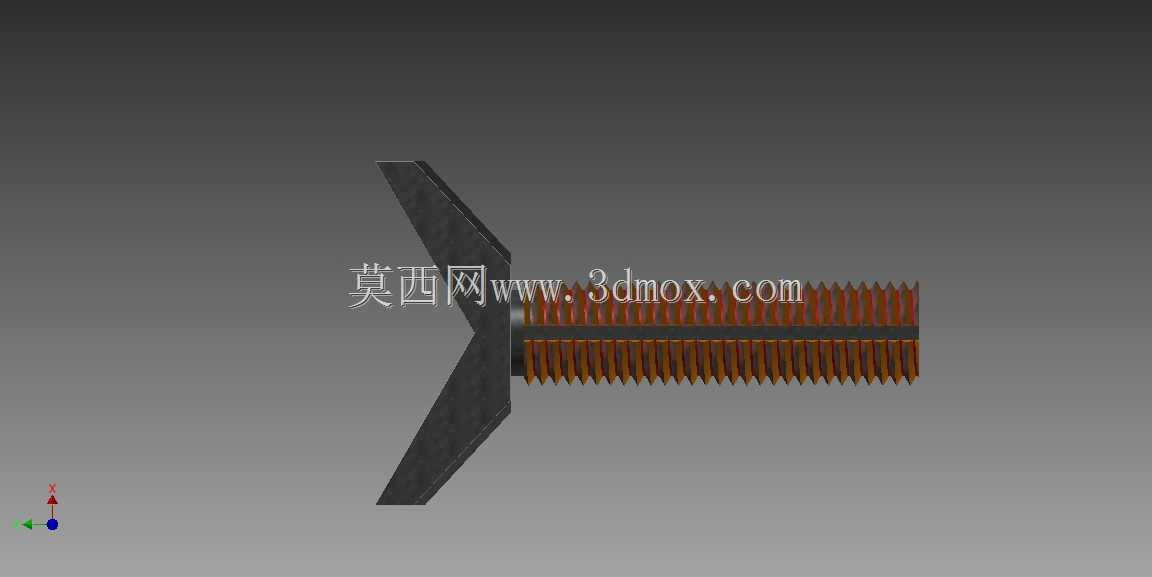

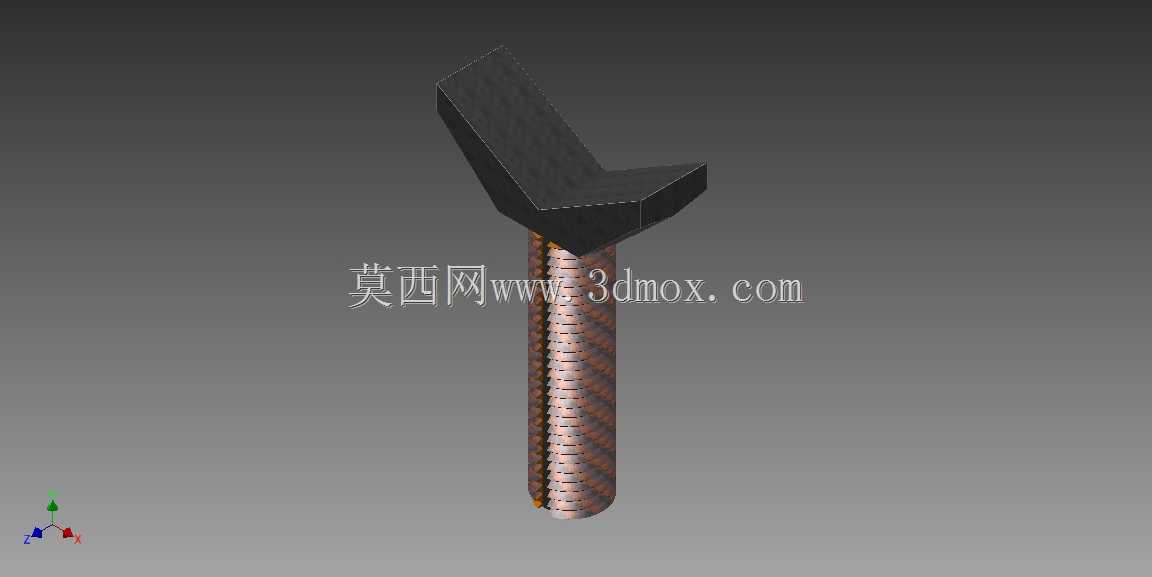

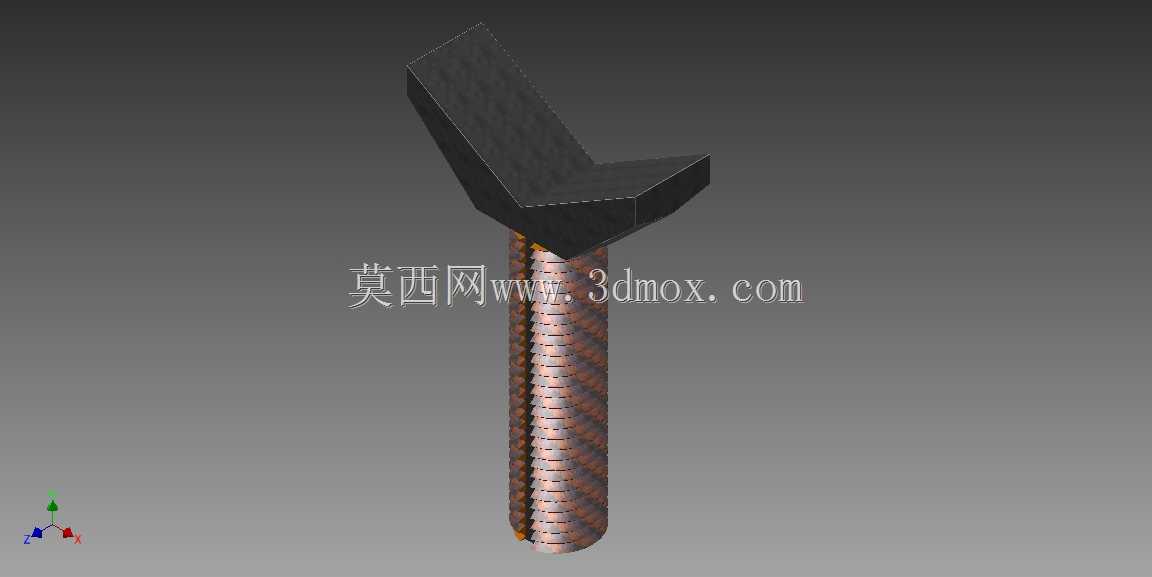

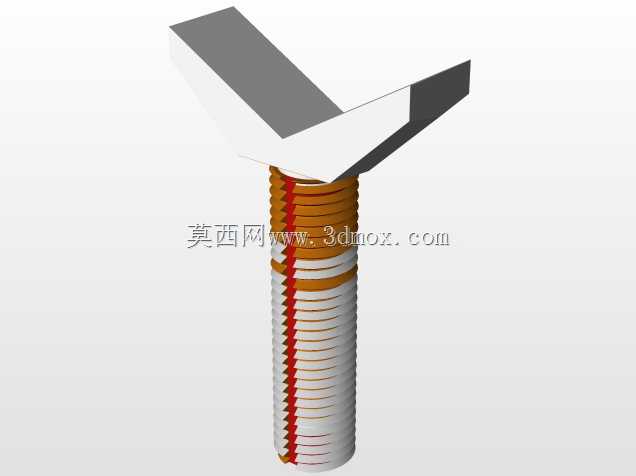

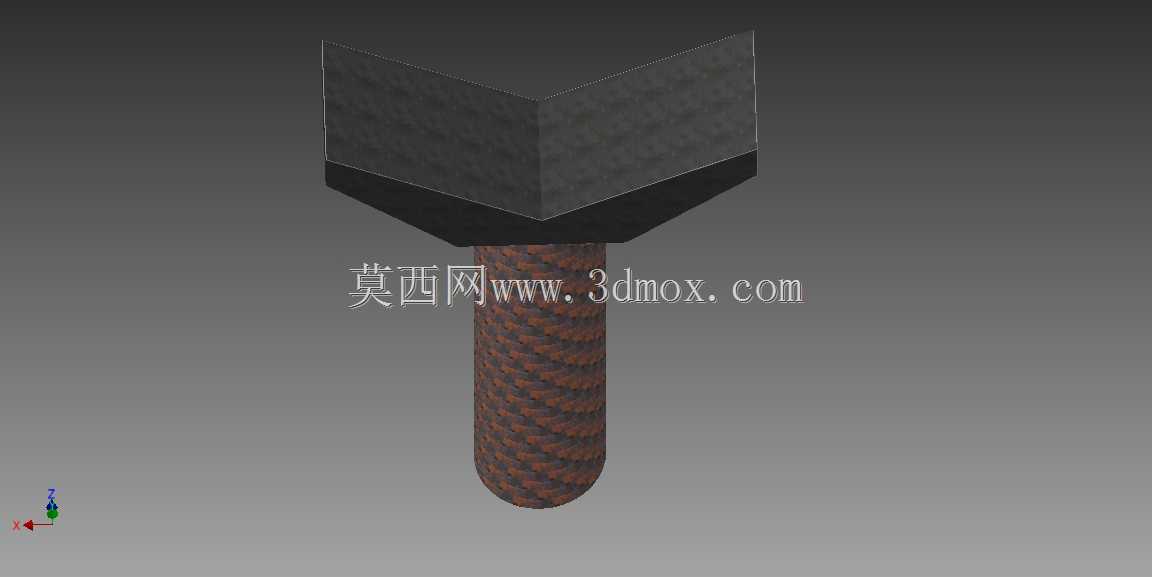

  在机床加工、工装夹具配套的定心支撑场景中,这类主螺钉是定心架组件里承担核心锁紧与位置调节功能的关键零件,区别于普通标准紧固件,它的头部采用了蝶形翼状结构,无需借助额外扳手类工具,操作人员徒手即可施加足够的拧紧力矩,在需要频繁调整定心位置的工装调试场景下,能大幅减少辅助工具取用的时间损耗,提升工位调试效率。从功能特性来看,该螺钉的杆部全段加工有连续三角螺纹,螺纹牙型经过参数优化,牙侧角控制在标准公差范围内,既保证与配套螺母或螺纹孔的啮合精度,又能在反复旋动调节的过程中降低牙型磨损速率,延长零件在频繁调节工况下的使用寿命。头部的两翼采用对称式布局,翼面做了平整化处理,边缘做了小倒角去毛刺,避免徒手操作时划伤操作人员手部,

  同时两翼的受力面宽度经过测算,保证成年人手掌施力时能获得足够的受力支撑面,不会因为接触面过窄产生压手的不适感。设计过程中,首先要匹配定心架的调节行程需求,杆部螺纹的有效长度要覆盖定心架整个调节范围,预留出至少两到三个螺距的锁紧余量,避免调节到极限位置时出现螺纹啮合不足导致的锁紧失效问题。头部与杆部的衔接位置做了过渡圆角处理,避免应力集中,因为在定心架锁紧时,这个衔接位置会承受头部传来的扭转力矩以及杆部的轴向拉力,圆角过渡能有效分散应力,防止长期交变载荷下出现根部断裂的问题。从安装边界来看,螺钉头部的两翼最大回转直径需要匹配定心架上预留的操作空间,不能出现旋动过程中两翼与定心架架体、相邻零部件发生干涉的情况,

  杆部的外径与定心架上的穿杆孔保持合理的间隙配合,间隙值控制在0.1到0.2毫米之间,既保证杆部能顺畅穿入孔内进行调节,又不会因为间隙过大导致定心位置出现偏移偏差。螺纹的规格选型上,采用普通公制粗牙螺纹,这类螺纹的自锁性能在常规工装应用场景下足够可靠,不需要额外增加防松垫片也能满足加工过程中的振动工况要求,当然如果是用于高精度磨削类的强振动工况,也可以在螺纹段配套薄型防松螺母实现二次锁止。在实际应用中,这类螺钉除了用于定心架的位置锁紧调节,也可适配在各类需要徒手快速调节的工装夹具、小型设备的位置锁定结构上,比如小型焊接工装的定位挡块锁紧、检测工位的支撑高度调节等场景,相比滚花头的手拧螺钉,蝶形头的结构能传递更大的拧紧力矩,

  锁紧可靠性更高,相比外六角头螺钉又不需要额外工具,兼顾了锁紧力与操作便捷性。建模过程中,螺纹部分采用真实牙型建模而非贴图示意,能直接用于后续的干涉检查、装配模拟,甚至可以直接导入到工程图模块生成符合国标的零件图纸,头部的两翼结构做了等厚度设计,加工时可以直接采用型材铣削成型,不需要复杂的成型工艺,加工成本可控,适合小批量工装配套生产。零件的材质选型上,常规工况下采用45号钢调质处理即可满足强度要求,表面做发黑处理提升防锈能力,如果是在潮湿或者有腐蚀性介质的工况下使用,也可以更换为不锈钢材质,不需要调整结构尺寸,直接替换材质就能适配不同的使用环境。在装配逻辑上,该螺钉从定心架的操作侧穿入,杆部穿过架体的光孔后与定心顶块上的螺纹孔啮合,旋转头部的两翼时,就能带动顶块做轴向移动,实现对工件的定心支撑或者松开动作,当调整到合适的支撑位置后,稍微施加力矩拧紧,就能依靠螺纹的自锁性固定顶块位置,保证加工过程中支撑位置不会发生偏移。需要注意的是,设计时要控制头部翼面的厚度,厚度过薄会导致拧紧时翼面发生形变,厚度过厚则会增加不必要的零件重量,同时占用更多的安装空间,经过实际工况验证,翼面厚度取螺纹公称直径的0.8倍左右时,强度与空间占用的平衡最优。杆部的末端做了小倒角处理,方便装配时快速对准螺纹孔,提升装配效率,避免螺纹起始端的牙型在装配时被碰伤,影响正常旋合。
