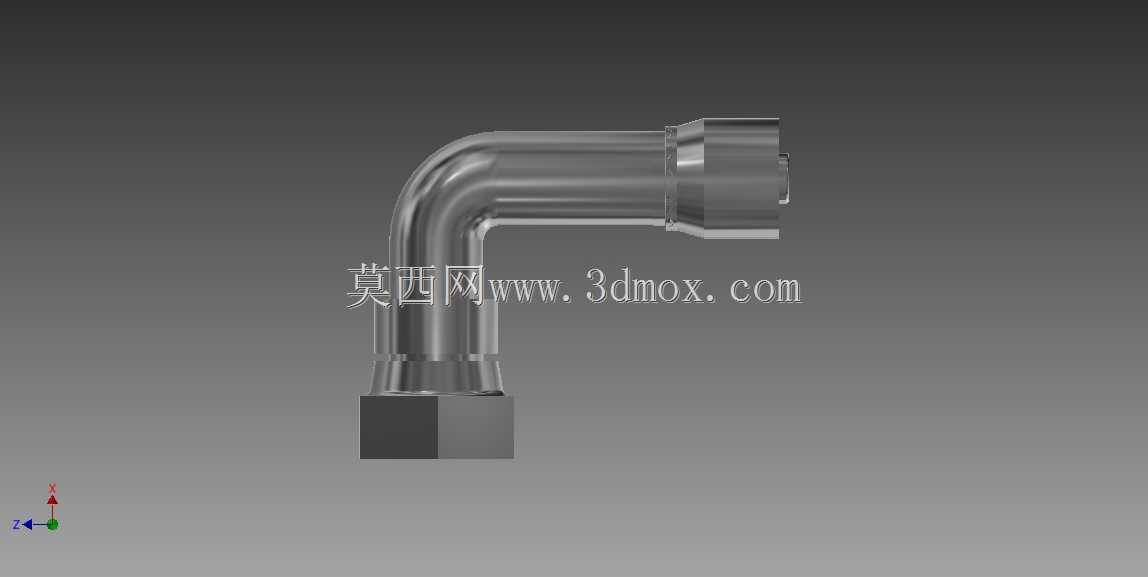

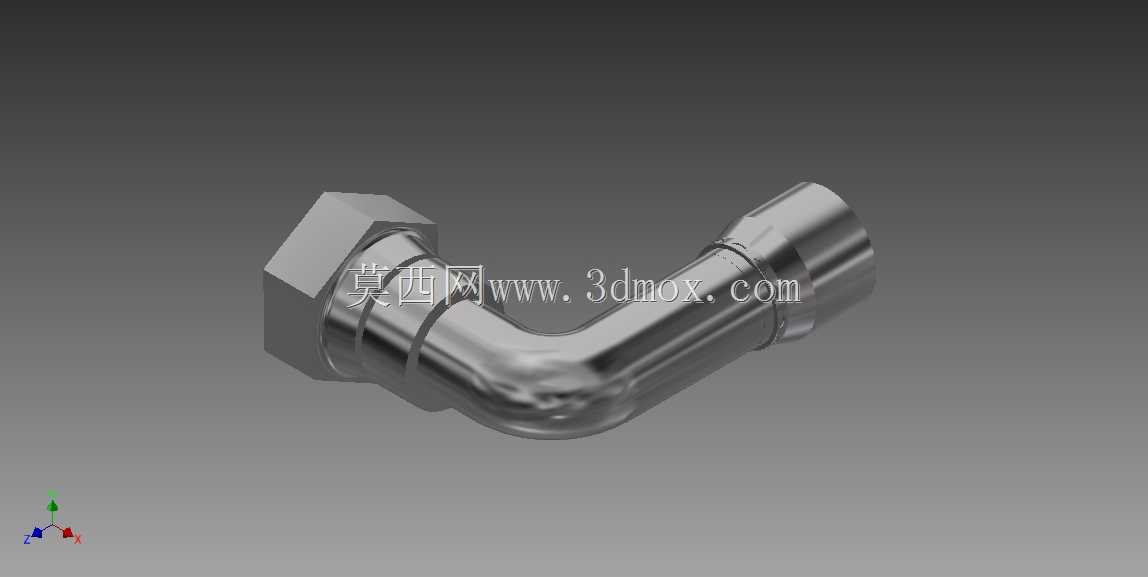

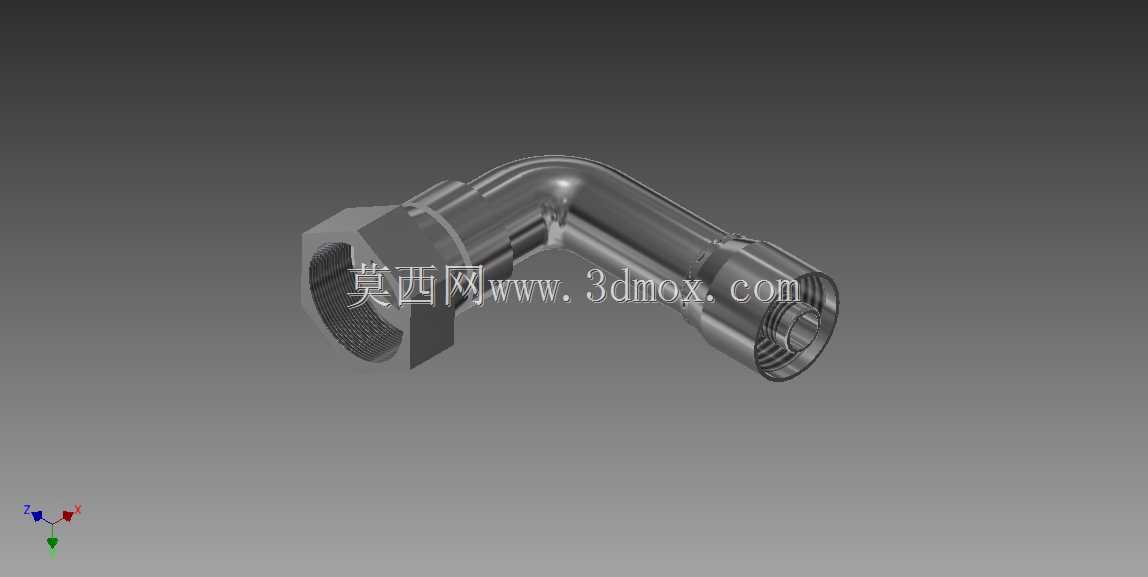

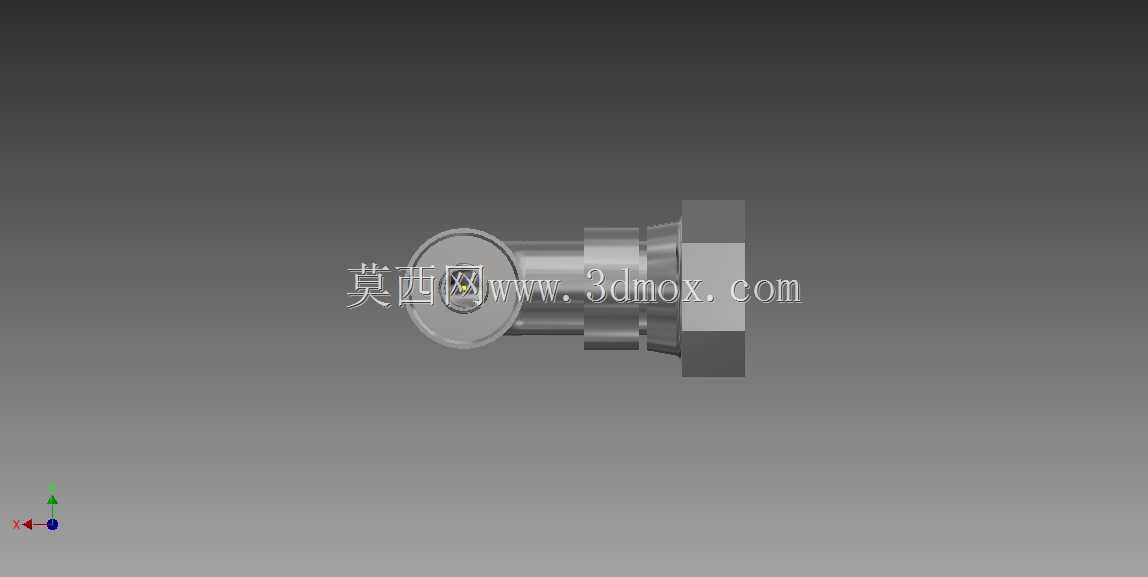

TTC90度直角软管连接弯头结构

　　在流体输送管路的布设场景中，经常会遇到管路需要直角转向同时接入柔性软管的需求，这类场景下硬管弯折不仅加工难度大，还会在弯折处产生应力集中，长期受流体压力脉动、管路振动影响容易出现开裂泄漏，而采用标准的90度弯通接头就能很好解决这一问题，本次涉及的TTC型90度弯头就是针对软管连接场景开发的专用连接件。

　　从实际应用场景来看，这类弯头广泛覆盖气动控制回路、低压液压输送、冷却液循环管路、小型设备给排水管路等领域，不管是工业自动化设备的气路排布、机床设备的冷却管路连接，还是小型工程机械的液压支路布设，都能看到这类接头的身影。它的核心作用是在不改变管路通径的前提下，完成管路90度方向的转换，同时一端适配硬管安装基面、一端适配柔性软管的快速连接，减少管路布设时的空间占用，避免软管过度弯折产生的通径缩小、折损破裂问题。

　　从功能特性上看，该弯头一端为外六角结构的硬连接端，内置螺纹密封结构，可直接拧入设备基座、阀块或者对应硬管的内螺纹接口上，六角结构的设计方便使用普通扳手进行拧紧作业，拧紧过程中不会出现接头本体跟转的问题，安装扭矩更容易控制，避免扭矩过大导致螺纹滑牙或者扭矩不足出现密封泄漏。另一端为软管卷边式快插结构，连接端做了多层倒刺式卷边设计，软管插入后，倒刺结构会牢牢嵌入软管内壁，配合外部管箍锁紧后，可承受管路内的额定工作压力，不会出现软管受压力冲击脱落的问题；同时接头内部的流道做了圆弧过渡处理，没有直角突变的结构，流体经过转向位置时不会产生明显的紊流、压损，能有效降低管路输送过程中的压力损失，减少流体对冲内壁产生的振动噪音。

　　在设计思路上，这款弯头首先考虑了安装边界的适配性，硬连接端的六角对边尺寸严格遵循通用管接头的标准尺寸，安装时所需的扳手操作空间和同规格直螺纹接头完全一致，不需要额外预留更大的操作空间，在设备内部紧凑的安装空间里也能顺利完成装配。弯头的弯曲半径做了优化设计，既不会因为弯曲半径过小导致内部流道狭窄，也不会因为弯曲半径过大导致接头整体占用空间过多，经过流道仿真验证，该弯曲半径下的流体压损比同规格直角焊接弯头低15%左右，同时整体安装后的外轮廓尺寸比大半径弯管接头缩小近20%，更适合空间紧凑的设备内部管路布设。软管连接端的卷边倒刺角度经过多轮验证，倒刺的倾斜角度控制在30度，既保证插入软管时的顺畅性，不需要太大的插入力就能将软管推到位，又能在软管受拉力时产生足够的咬合力，配合标准喉箍锁紧后，可承受超过1.5倍额定工作压力的拉脱力测试，不会出现松脱泄漏。接头的整体壁厚设计也做了等强度校核，从硬连接端到软管连接端的壁厚根据不同位置的受力情况做了渐变处理，螺纹位置壁厚稍大，承受拧紧扭矩和螺纹连接的应力，弯曲位置的壁厚均匀，避免注塑或者压铸成型时出现缩孔、壁厚不均导致的强度薄弱点，在额定工作压力下，各个位置的安全系数都能达到3倍以上，满足长期使用的强度要求。

　　从安装边界尺寸来看，该弯头硬连接端的螺纹规格适配常用的公制、英制管路螺纹，安装后接头的轴向突出长度、径向转向后的突出长度都经过精准控制，在多管路并排安装的场景下，相邻接头之间不会出现干涉，软管接入后自然沿90度方向延伸，不会和周边的其他零部件、管路产生摩擦。软管连接端的外径尺寸和对应规格的软管内径做了公差匹配，插入后软管内壁和接头外壁的配合间隙控制在合理范围，不会因为间隙过大导致密封不严，也不会因为间隙过小导致软管装配困难。在实际选型使用时，只需要确认连接端的螺纹规格、适配的软管内径尺寸，以及管路的工作压力、流体介质兼容性，就可以直接选用，不需要额外做定制加工，能大幅缩短管路设计和装配的周期，降低管路布设的综合成本。日常维护时，如果出现软管老化需要更换，只需要松开外部的喉箍，拔出旧软管更换新管重新锁紧即可，不需要将整个弯头从基座上拆下来，维护操作十分便捷，也能避免反复拆装螺纹接口导致的密封面磨损泄漏问题。
