3英寸管道用对夹式管夹支撑结构

　　在工业流体输送管路系统的现场布设环节，管道支撑件是决定管路长期运行稳定性的核心基础部件，本次呈现的对夹式管夹支撑结构，专门适配公称直径3英寸的金属圆管安装固定需求，常见应用场景覆盖化工流体输送管线、车间压缩空气主管路、循环水供排管路、中小型设备的外接工艺管道布设等场景，主要承担管道的承重、位移限制、振动缓冲作用，避免管道因自身重量、内部流体脉动、外部设备振动传导出现焊缝开裂、法兰密封失效、管路移位偏移等工程问题。

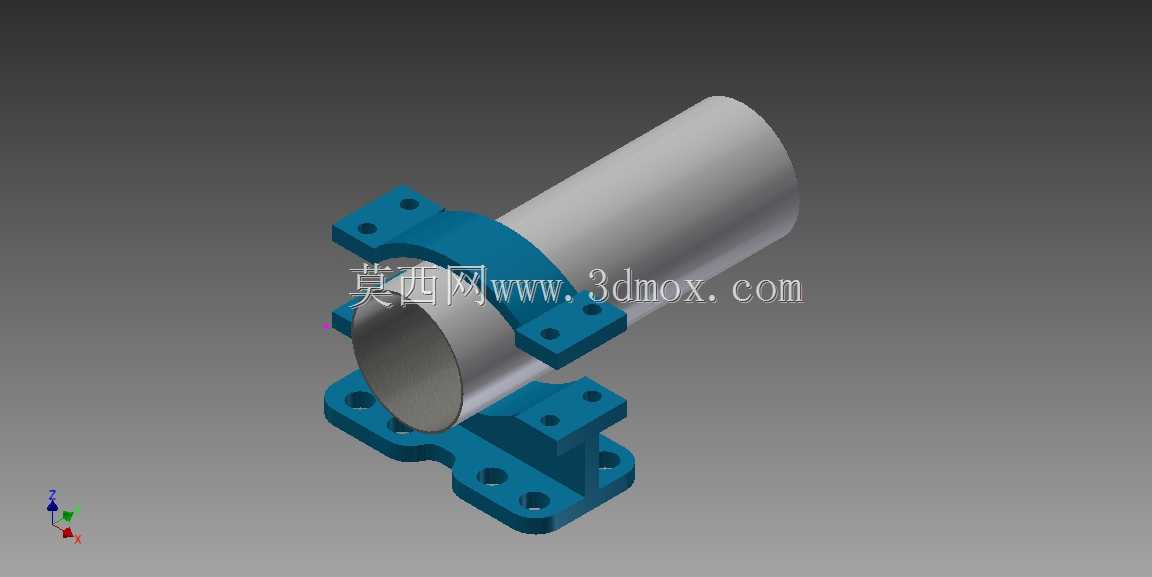

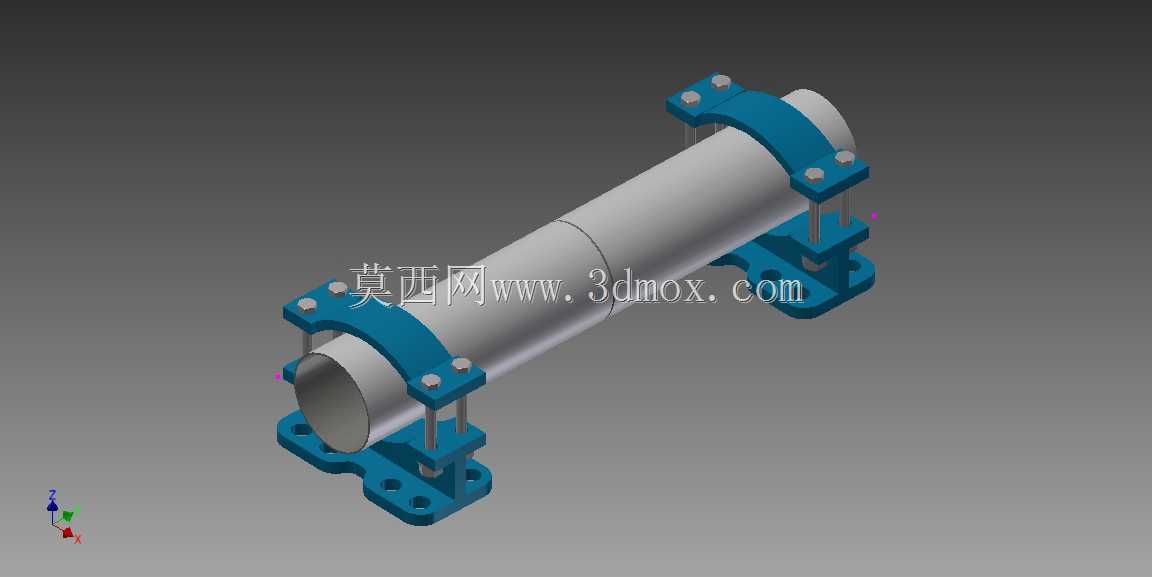

　　从实际使用的功能特性来看，该支撑结构采用上下对合的抱箍式夹持设计，上半部分为适配3英寸管道外径的弧形卡箍，下半部分为带安装底板的一体式支撑座，两者通过四根对称布置的竖向连接螺柱实现锁紧固定，这种结构的优势在于安装时不需要从管道端部穿套，可直接在管道的任意布设点位完成装配，尤其适合已完成初步铺设、后续需要补充加装支撑点位的管路改造场景，大幅降低现场施工的拆装工作量。夹持面与管道外壁的贴合弧度经过精确匹配，锁紧后可形成足够的环抱摩擦力，既能限制管道的径向窜动，也可通过调整螺柱的锁紧力矩适配不同壁厚的3英寸金属管道，不会出现局部应力集中压伤管道外壁的问题。

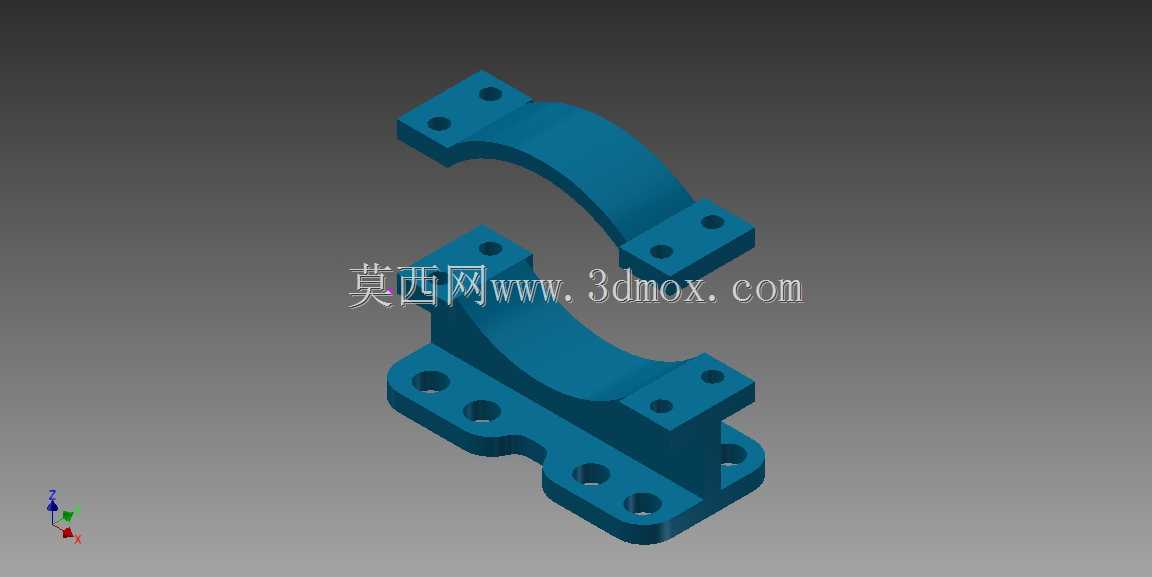

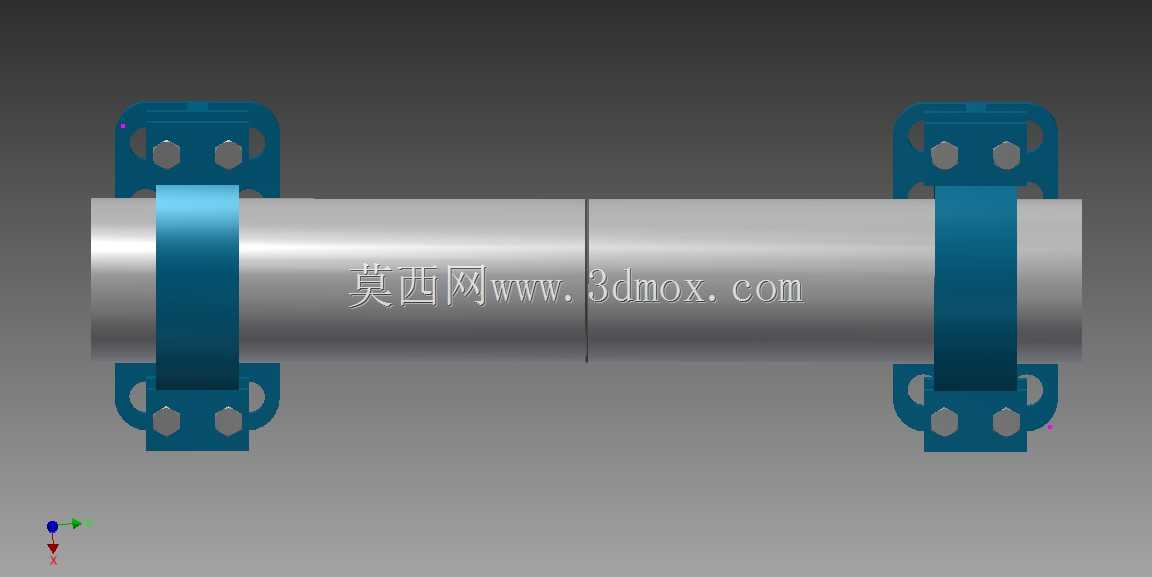

　　从结构设计的思路层面拆解，该支撑件的安装底板采用带长圆孔的分体式脚座设计，两个独立的脚座分别与下半抱箍的两端连为一体，底板上的安装长圆孔沿垂直于管道轴线的方向布置，允许现场安装时在一定范围内调整固定螺栓的位置，抵消混凝土基础或者设备机架上安装孔的加工位置误差，降低现场安装的对位难度。上下抱箍的连接位置采用加厚的凸台结构，螺柱穿孔位置做了局部补强，避免长期承重后出现抱箍端部变形、锁紧力衰减的问题；每根连接螺柱配套双螺母锁紧结构，可在管路长期运行出现轻微松动时方便二次紧固，也可根据实际需要在抱箍与管道之间加装橡胶减震垫，进一步衰减管路振动向支撑基础的传递，适配有减震需求的精密设备外接管路场景。

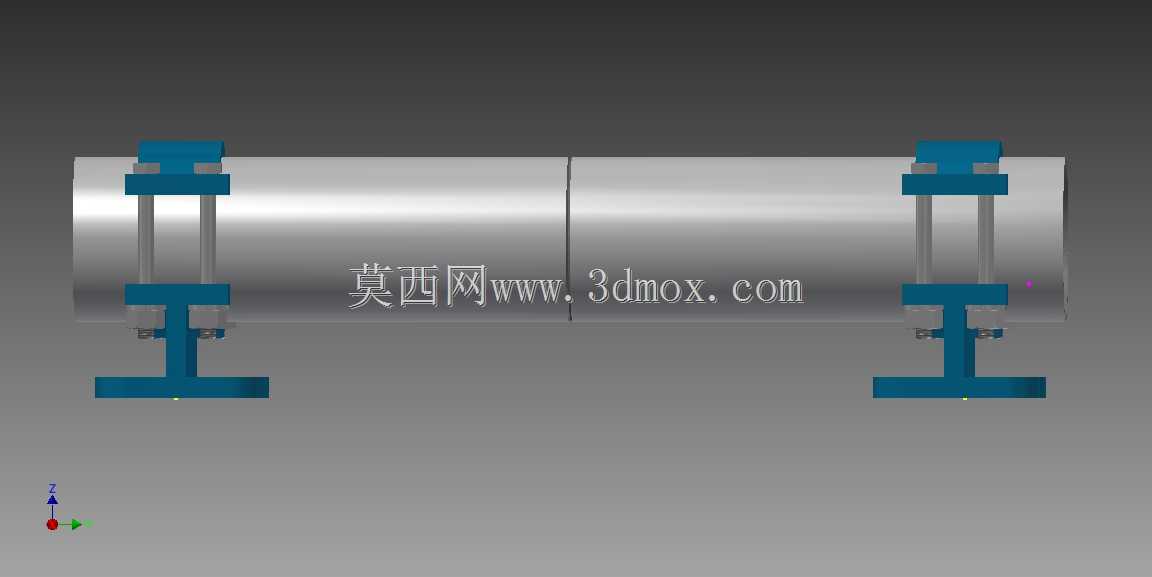

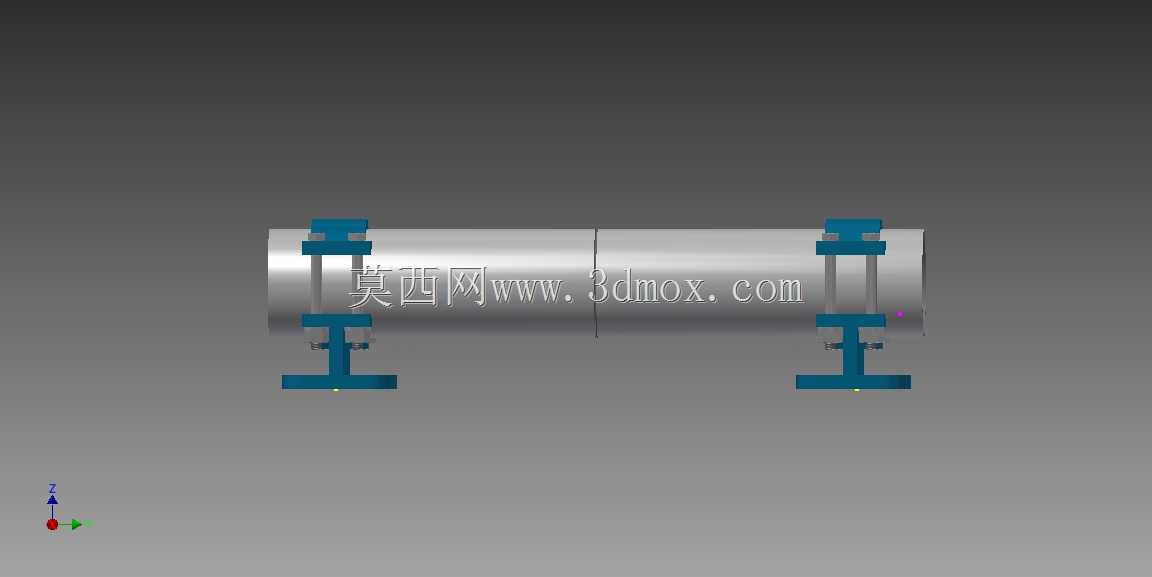

　　关于安装边界与尺寸适配，该支撑结构适配的管道外径严格对应3英寸公称直径的标准金属管道，安装时需要保证支撑点位的基础面平整，两个脚座的固定螺栓需采用适配底板安装孔直径的膨胀螺栓或者机牙螺栓，螺栓拧紧力矩需保持对称均匀，避免单侧锁紧导致抱箍偏斜、局部夹持力不足。支撑结构的整体高度预留了足够的管道与基础面之间的净空距离，既可以避免管道外壁与基础面直接接触产生摩擦腐蚀，也预留了管路保温层的安装空间，若管路需要包覆保温棉，该支撑的夹持间隙可通过调整螺柱的锁紧长度适配带保温层的管道外径，不需要额外更换更大规格的支撑件。在管路布设的间距设计上，针对3英寸的水平敷设金属管道，该类支撑的布设间距通常需要结合管道材质、内部流体重量做核算，常规碳钢水管场景下每隔3-4米布置一个该类支撑即可满足承重要求，在管道的弯头、三通、阀门等集中荷载位置需要就近加装支撑，避免接口位置承受过大的管道弯矩。

　　实际工程应用中，这类管夹支撑相比传统的焊接式管道支架，不会对管道母材造成焊接热影响，不会破坏管道表面的防腐涂层，后期管路调整移位时拆卸方便，可重复利用率高，尤其适合食品加工、制药等对管道卫生等级有要求、不允许管道表面有焊接凸起的场景，抱箍的圆弧过渡结构不会积存杂物，日常清洁维护也更加便捷。结构的所有棱角位置都做了倒角处理，没有尖锐的加工毛刺，现场安装时不会划伤施工人员，也不会划破管道表面的防腐层或者保温层。
