适用于3英寸Sch40管道的鞋鞍支撑结构

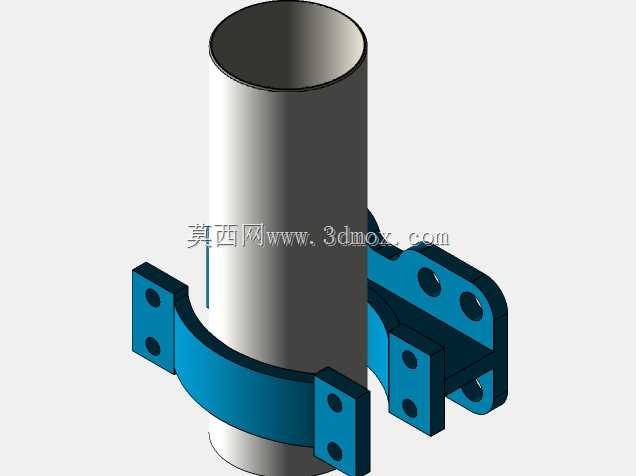

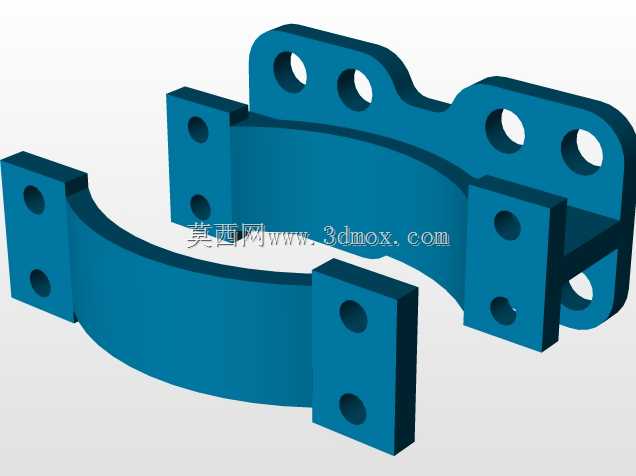

　　在工业管路布设场景中，鞋鞍支撑是承担管道载荷、约束管道位移、吸收管路运行振动的关键支撑构件，这类支撑件广泛应用于石化输送、市政给排水、工业循环水系统、工艺物料输送管线的布设环节，区别于普通的管夹类固定件，鞋鞍支撑的接触面积更大，能有效分散管道自重及管内介质重量带来的局部压应力，避免管道外壁因长期局部承压出现形变、防腐层破损等问题。这款适配3英寸Sch40管道的鞋鞍支撑，在设计阶段首先考量了对应规格管道的外径参数，Sch40等级的3英寸钢管外径为88.9mm，支撑的弧形贴合面完全匹配该管径的曲率，安装后支撑面与管道外壁的贴合率能达到90%以上，不会出现局部点接触导致的应力集中问题。支撑的鞍座部分采用圆弧过渡结构，

　　从贴合管道的弧面到底部安装平面之间设置了渐变的加强筋结构，既保证了支撑的整体承重能力，又避免了直角结构带来的应力集中缺陷，在管线运行出现轻微热胀冷缩位移时，鞍座的弧面结构能允许管道产生小幅轴向滑动，不会对管道产生额外的约束应力，适配管线正常的形变补偿需求。从安装边界来看，这款鞋鞍支撑的底部安装平面预留了标准的螺栓固定孔位，孔位间距匹配常规管廊支架、设备基座的安装孔距设计，现场安装时不需要额外进行打孔改制，直接通过螺栓即可将支撑固定在预埋基座或者型钢支架上，大幅降低现场施工的改制工作量。支撑的整体高度设计充分考虑了管线布设的绝缘层、防腐层安装空间，在管道与支撑面之间预留了足够的间隙，方便后期进行防腐层补涂、绝缘垫片加装等运维操作，

　　不会出现支撑与管道直接贴合导致的防腐层施工死角。在实际工况应用中，这类鞋鞍支撑通常布置在管线的长距离直段间隔位置、管线转弯处的载荷集中点、阀门等重型管路附件的相邻位置，承担垂直方向的载荷传递，将管道及介质的重量均匀传递到下部的支撑结构上，同时配合管架的其他限位构件，控制管线运行过程中的横向、纵向位移量，避免管线出现过度形变导致的焊缝开裂、法兰密封失效等故障。设计过程中针对支撑的受力情况做了针对性的结构优化，鞍座两侧的翼缘宽度经过反复校核，既保证了足够的支撑接触长度，又不会占用过多的管廊安装空间，在多管线并行布设的场景中，相邻管线的支撑件不会出现安装干涉问题。支撑的棱边全部做了倒钝处理，避免安装过程中尖锐棱边划伤施工人员、

　　破坏管道表面的防腐涂层，底部安装平面的平面度控制在合理公差范围内，安装后不会出现支撑翘曲、局部受力不均的问题。对于有保冷、保温需求的管线，这款鞋鞍支撑的结构也能适配保温层的安装，鞍座的弧面长度足够覆盖保温层的支撑位置，不会因为加装保温层导致支撑与管道的接触面积不足，在低温管线应用场景中，还可以在支撑与管道之间加装隔冷垫层，阻断冷桥传递，降低管线的冷量损耗。不同于焊接类的管道支撑结构，这种鞋鞍支撑采用螺栓固定的安装方式，不需要在管道外壁进行焊接作业，不会破坏管道本身的材质金相结构，也避免了现场焊接带来的焊渣飞溅损伤管道防腐层、焊接应力导致管道形变等问题，后期管线改造、维护时也可以快速拆卸调整，不会对管道本体造成损伤。在循环水系统、工艺物料输送管线的长期运行过程中，管内介质流动会产生持续的微幅振动，鞋鞍支撑的大接触面设计能有效缓冲这类振动，降低振动向支撑结构的传递效率，减少管线支架的紧固件松动概率，提升整个管路系统的运行稳定性。
