液压管路连接用方形对开法兰结构

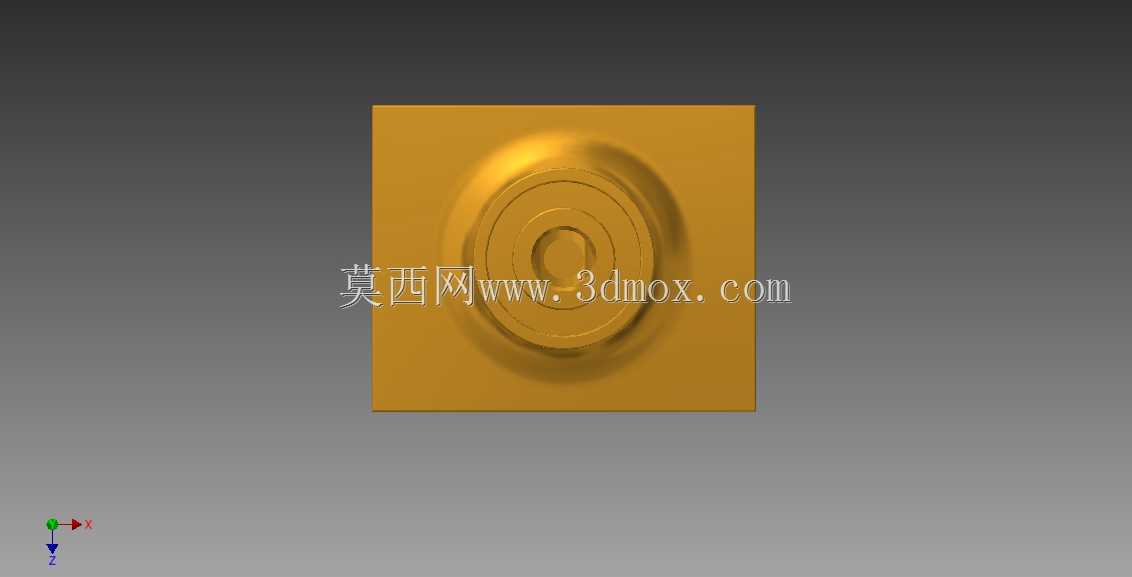

　　在液压系统的管路布设场景中，法兰连接是高压工况下规避管路渗漏、保障连接强度的核心结构形式，这款对开法兰的设计初衷，就是解决中高压液压管路在紧凑安装空间内的快速对接、后期维护拆卸难题。不同于常见的整体圆形法兰，这款方形对开法兰采用分体式结构，两个半体法兰可从管路径向完成扣合安装，不需要在管路布设时提前将法兰套入管端，尤其适合已完成初步布管的液压系统改造、现场抢修场景，能大幅缩减管路拆装的作业时长，避免大范围拆解相邻管路带来的液压油泄漏、管路对位偏差问题。从功能特性来看，这款法兰的密封面采用多层同心圆凸台结构，安装时配合对应规格的O型密封圈，凸台结构可对密封圈形成径向限位，避免液压系统带压运行时密封圈被高压油液冲挤移位，

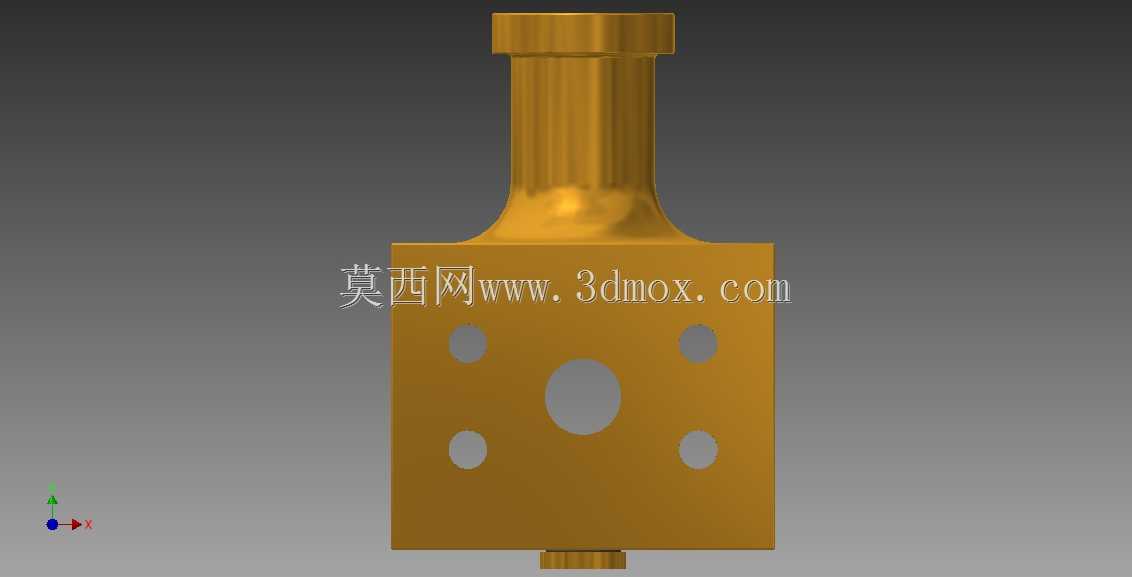

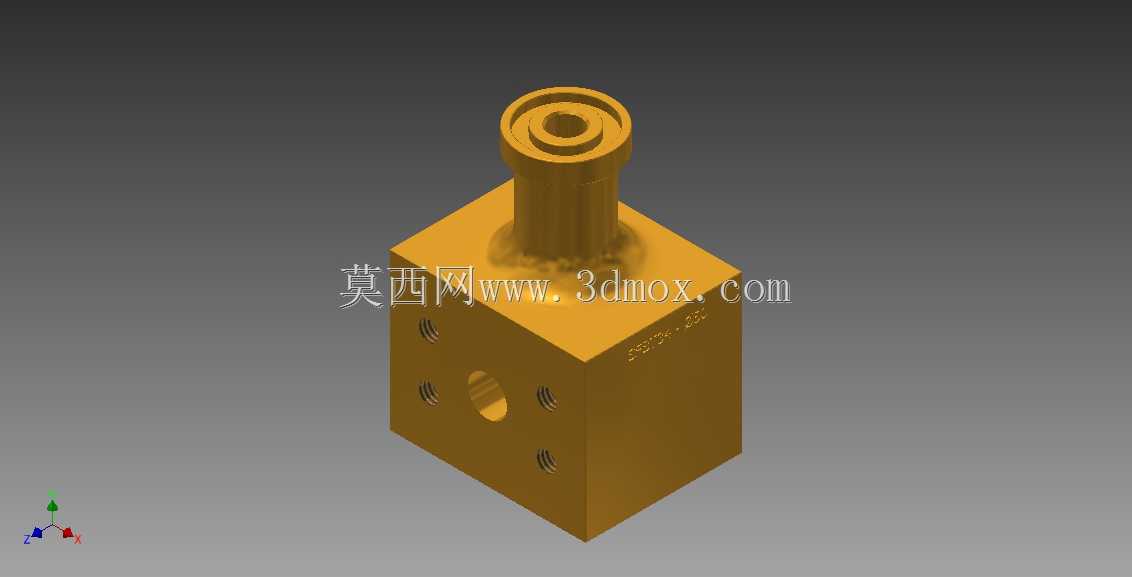

　　在16-32MPa的常规中高压液压工况下，能稳定保持密封性能，不会因为管路的小幅振动出现密封失效。法兰的四个边角设置有贯通的螺栓安装孔，安装时螺栓从一侧法兰穿入、另一侧锁紧，锁紧过程中两个半体法兰的对接面可紧密贴合，将管端的连接接头牢牢夹持固定，夹持力可通过螺栓的锁紧扭矩精准控制，避免夹持力过大导致管端接头变形，或是夹持力不足导致管路拔脱。设计过程中，首先考虑的是安装边界的适配性，方形法兰的外轮廓尺寸相比同通径的圆形法兰更易控制，在液压阀组集成块、液压泵站的侧壁安装位置，方形结构可更好贴合安装基面的直角边缘，不会出现圆形法兰在直角安装位出现的边角干涉问题。法兰的中心密封槽尺寸与常用的液压油接头通径完全匹配，不需要额外加工过渡接头，

　　可直接对接标准规格的液压硬管、高压胶管接头。法兰本体的厚度经过受力校核，在额定工作压力下，螺栓孔周边的应力集中区域变形量控制在0.02mm以内，不会因为长期受载出现法兰翘曲导致的密封面间隙。从安装尺寸来看，这款法兰的螺栓孔中心距、密封面凸台高度、法兰整体厚度都严格匹配液压管路连接的通用安装规范，可直接替换同规格的进口分体法兰，不需要对现有安装基面、管路接头做任何二次加工。在实际应用中，这类对开法兰常被用在工程机械的液压管路连接、冶金设备的液压系统管线、重型机床的液压夹紧单元管路中，尤其是在管路排布密集、操作空间狭小的安装位置，分体式的结构优势尤为明显，作业人员不需要将相邻的管路全部移位，就可以完成法兰的安装与更换。建模过程中，

　　对法兰的夹持接触面做了细微的防滑纹理处理，实际生产中该位置可加工浅网状滚花，增大与管端接头的接触摩擦力，进一步提升连接的防松性能；密封凸台的边缘做了R0.5的圆角过渡，避免安装时锐边切伤密封圈，导致密封失效。两个半体法兰的对接面采用平面精加工，表面粗糙度控制在Ra1.6以内，对接后两个半体的错边量不超过0.1mm，保证夹持管端接头时的同轴度，避免管路安装后出现偏心应力，长期运行下出现管路疲劳断裂。此外，法兰的螺栓孔采用了稍大的间隙设计，允许安装时有±0.3mm的对位调整量，降低现场安装时的对位难度，即使管端接头存在小幅的位置偏差，也可以顺利完成法兰的锁紧固定，不会因为螺栓孔对位偏差导致无法安装。
